Android基础学习笔记10：相对布局

学习目标

能说出相对布局常用的属性
能利用相对布局实现比较复杂的界面设计

一、相对布局概述

1、布局特点

在相对布局中，一个控件的位置取决于它和其它控件的相对关系。

优点：使用比较灵活。
缺点：复杂，掌握较难。

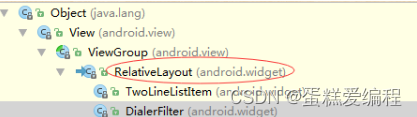

2、继承关系图

3、常用属性

（1）相对于父容器居中

layout_centerInParent 在父容器居中
layout_centerHorizontal 在父容器水平居中
layout_centerVertical 在父容器垂直居中

（2）相对于其它控件的位置

layout_toLeftOf 在……左边
layout_toRightOf 在……右边
layout_above 在……上面
layout_below 在……下面

（3）相对于其它控件对齐

layout_alignLeft 与……左对齐
layout_alignRight 与……右对齐
layout_alignTop 与……顶对齐
layout_alignBottom 与……底对齐
layout_alignBaseLine 与……基线对齐

（4）相对于父容器对齐

layout_alignParentLeft 与父容器左对齐
layout_alignParentRight 与父容器右对齐
layout_alignParentTop 与父容器顶对齐
layout_alignParentBottom 与父容器底对齐

（5）标识符问题

@+id/button —— 创建新的id（建议使用）
@id/button —— 引用已有的id

二、案例演示——相对布局演示

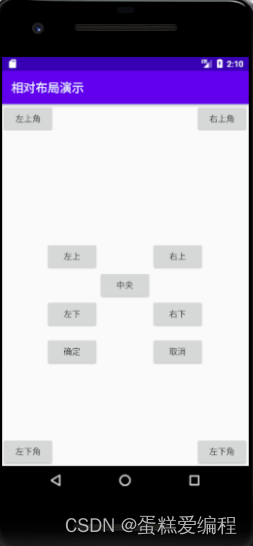

（一）运行效果

（二）实现步骤

1、创建安卓应用【RelativeLayoutDemo】

2、主布局资源文件activity_main.xml

分析界面：首先确定【中央】按钮，然后其它按钮可以根据与它的相对位置关系来定位。【左上角】按钮、【右上角】按钮、【左下角】按钮与【右下角】按钮可以根据它与父容器的对齐方式来确定。

<?xml version="1.0" encoding="utf-8"?>

<Button
    android:id="@+id/btnCenter"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_centerInParent="true"
    android:text="中央"/>

<Button
    android:id="@+id/btnUpperLeft"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_toLeftOf="@id/btnCenter"
    android:layout_above="@id/btnCenter"
    android:text="左上"/>

<Button
    android:id="@+id/btnUpperRight"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_toRightOf="@id/btnCenter"
    android:layout_above="@id/btnCenter"
    android:text="右上"/>

<Button
    android:id="@+id/btnLowerLeft"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_toLeftOf="@id/btnCenter"
    android:layout_below="@id/btnCenter"
    android:text="左下"/>

<Button
    android:id="@+id/btnLowerRight"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_toRightOf="@id/btnCenter"
    android:layout_below="@id/btnCenter"
    android:text="右下"/>

<Button
    android:id="@+id/btnOK"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_below="@id/btnLowerLeft"
    android:layout_alignLeft="@id/btnLowerLeft"
    android:layout_marginTop="15dp"
    android:text="确定"/>

<Button
    android:id="@+id/btnCancel"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_below="@id/btnLowerRight"
    android:layout_alignLeft="@id/btnLowerRight"
    android:layout_marginTop="15dp"
    android:text="取消"/>

<Button
    android:id="@+id/btnUpperLeftCorner"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_alignParentLeft="true"
    android:layout_alignParentTop="true"
    android:text="左上角"/>

<Button
    android:id="@+id/btnUpperRightCorner"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_alignParentRight="true"
    android:layout_alignParentTop="true"
    android:text="右上角"/>

<Button
    android:id="@+id/btnLowerLeftCorner"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_alignParentLeft="true"
    android:layout_alignParentBottom="true"
    android:text="左下角"/>

<Button
    android:id="@+id/btnLowerRightCorner"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_alignParentRight="true"
    android:layout_alignParentBottom="true"
    android:text="右下角"/>

查看设计视图

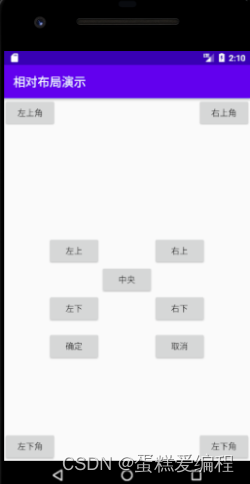

3、启动应用，查看效果
