Reoder buffer(ROB)

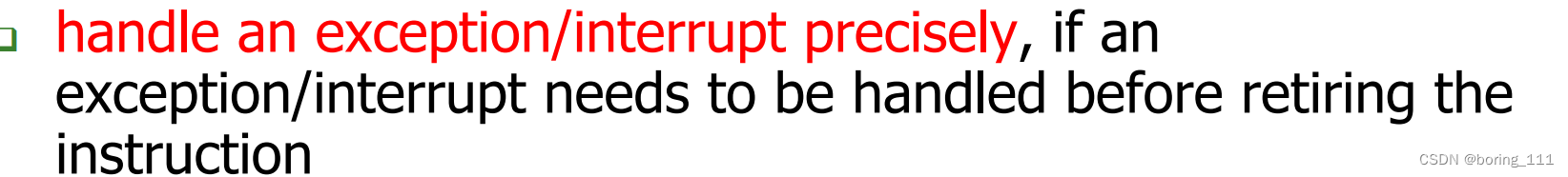

为了解决异常问题

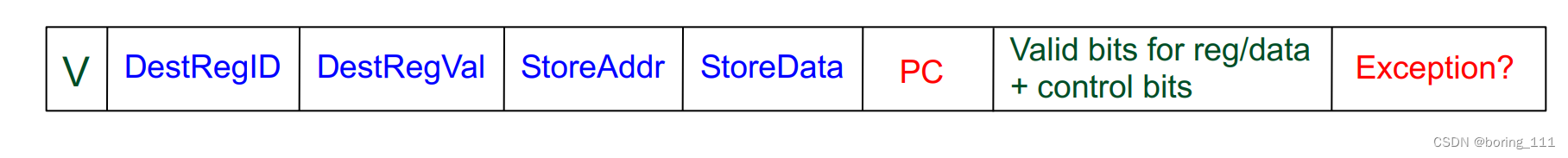

instruction 的decode阶段被写入缓冲区的条目，指令完成的话，向缓冲区写入结果，最早decode的指令（程序顺序）如果没有被标记异常的话，写入reg file





register rename

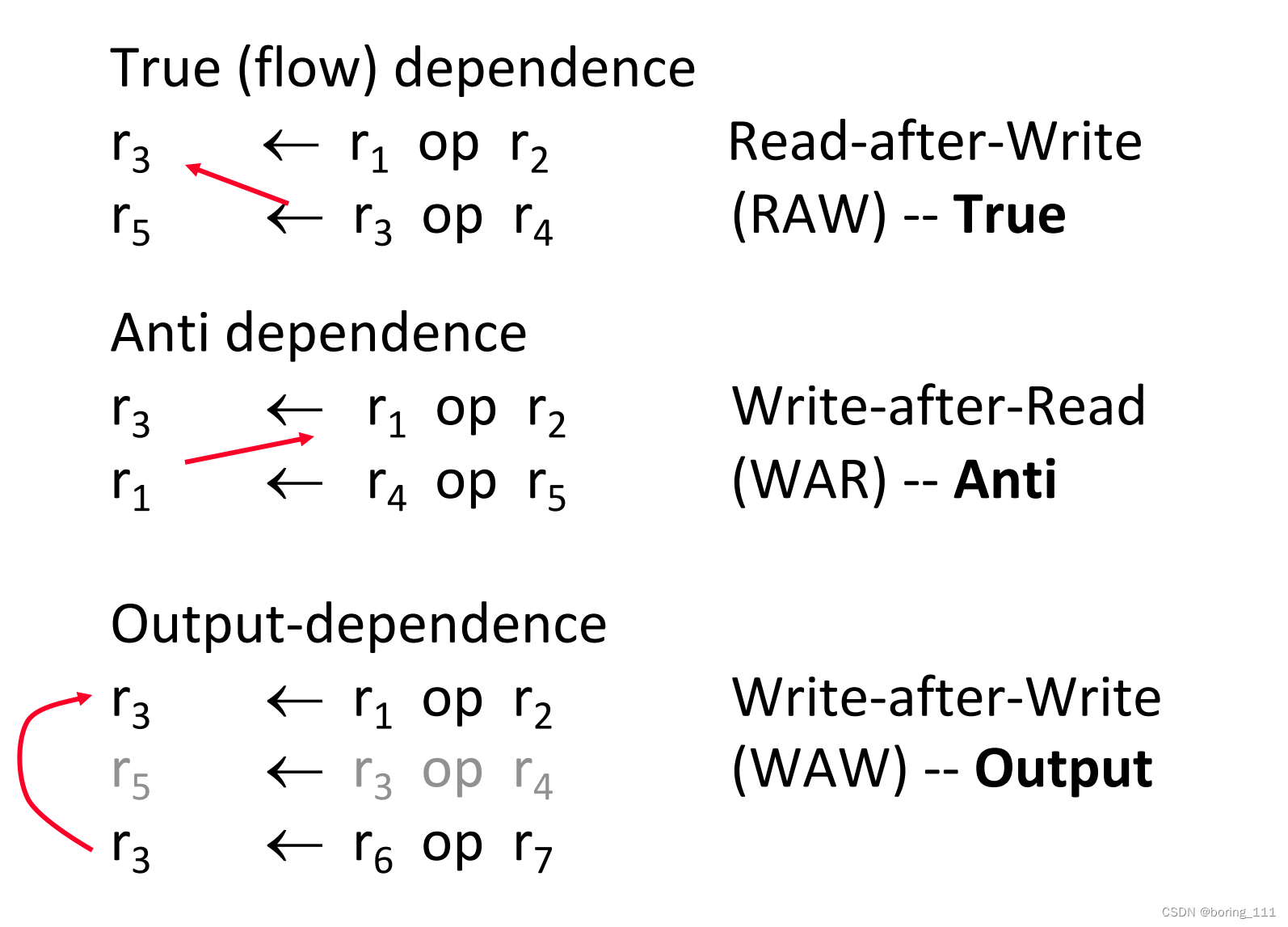

是为了解决假的冲突，什么是假的冲突呢，请看下面这三个例子



只有第一个是冲突的。  Output and anti dependencies are not true dependencies

改名可以这样改

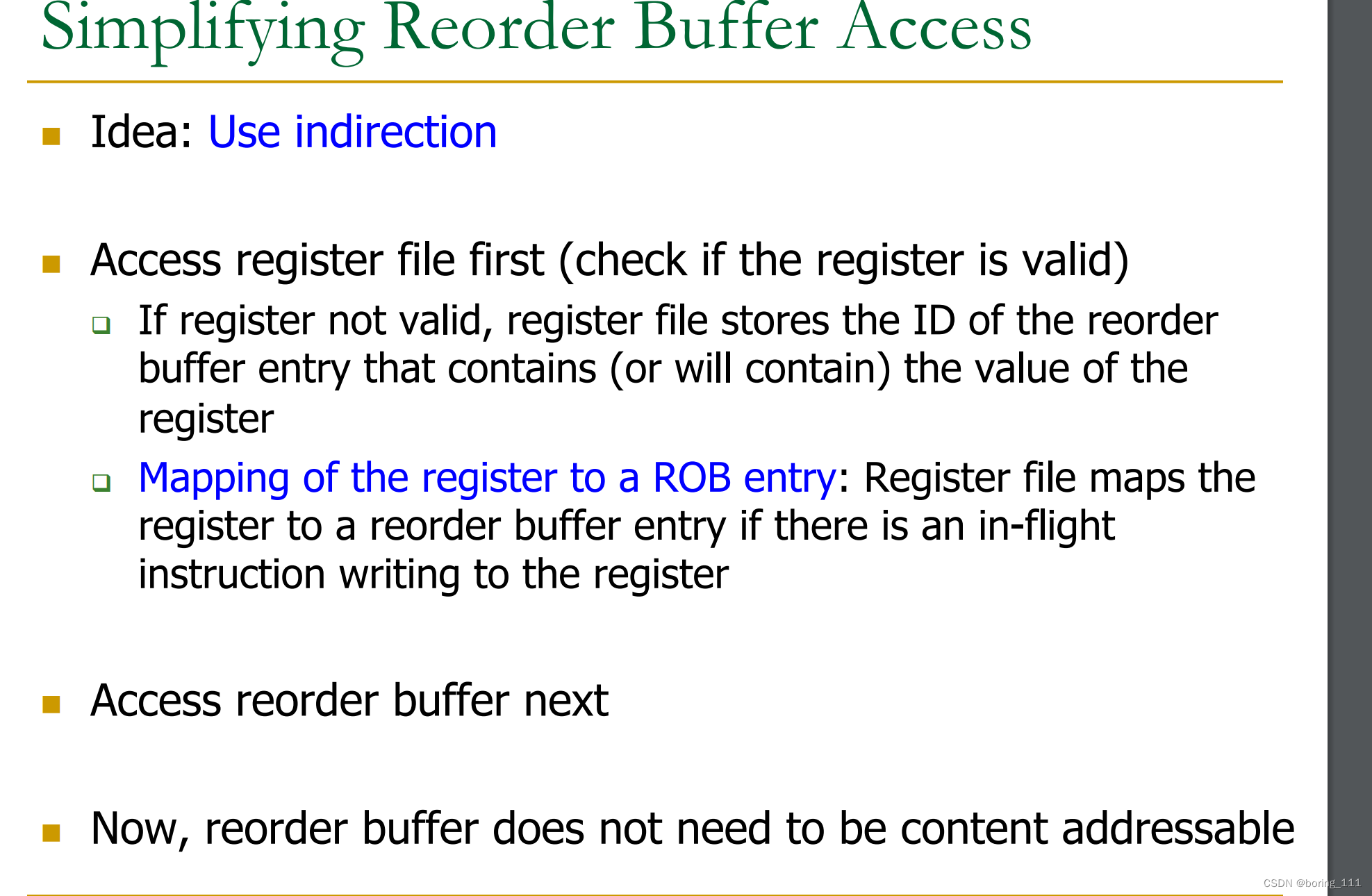

Register ID ——》 ROB entry ID      Architectural register ID ---》 Physical register ID

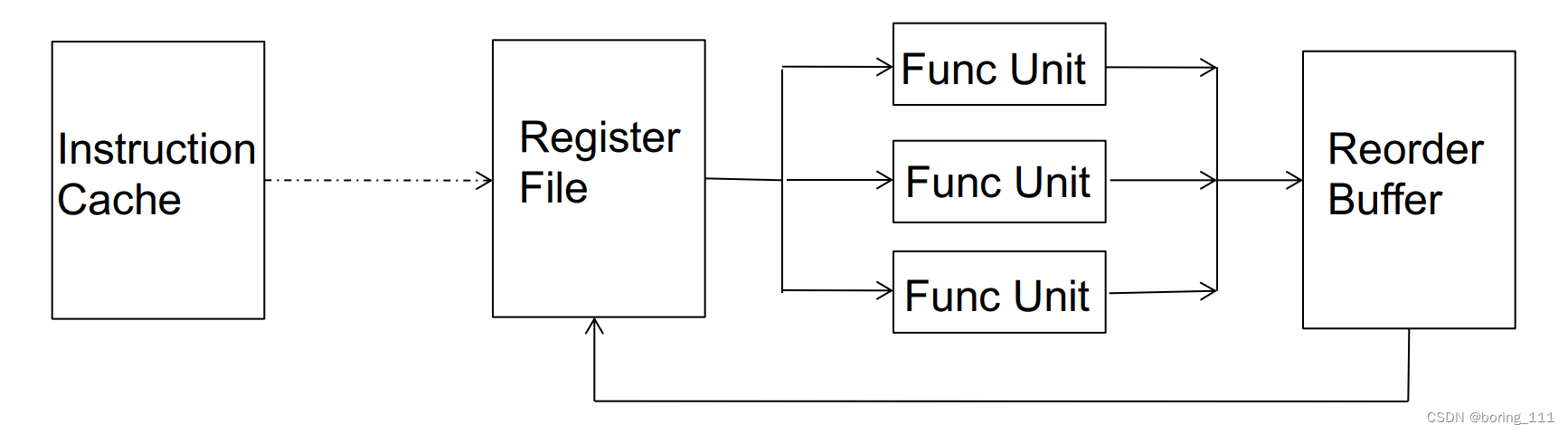

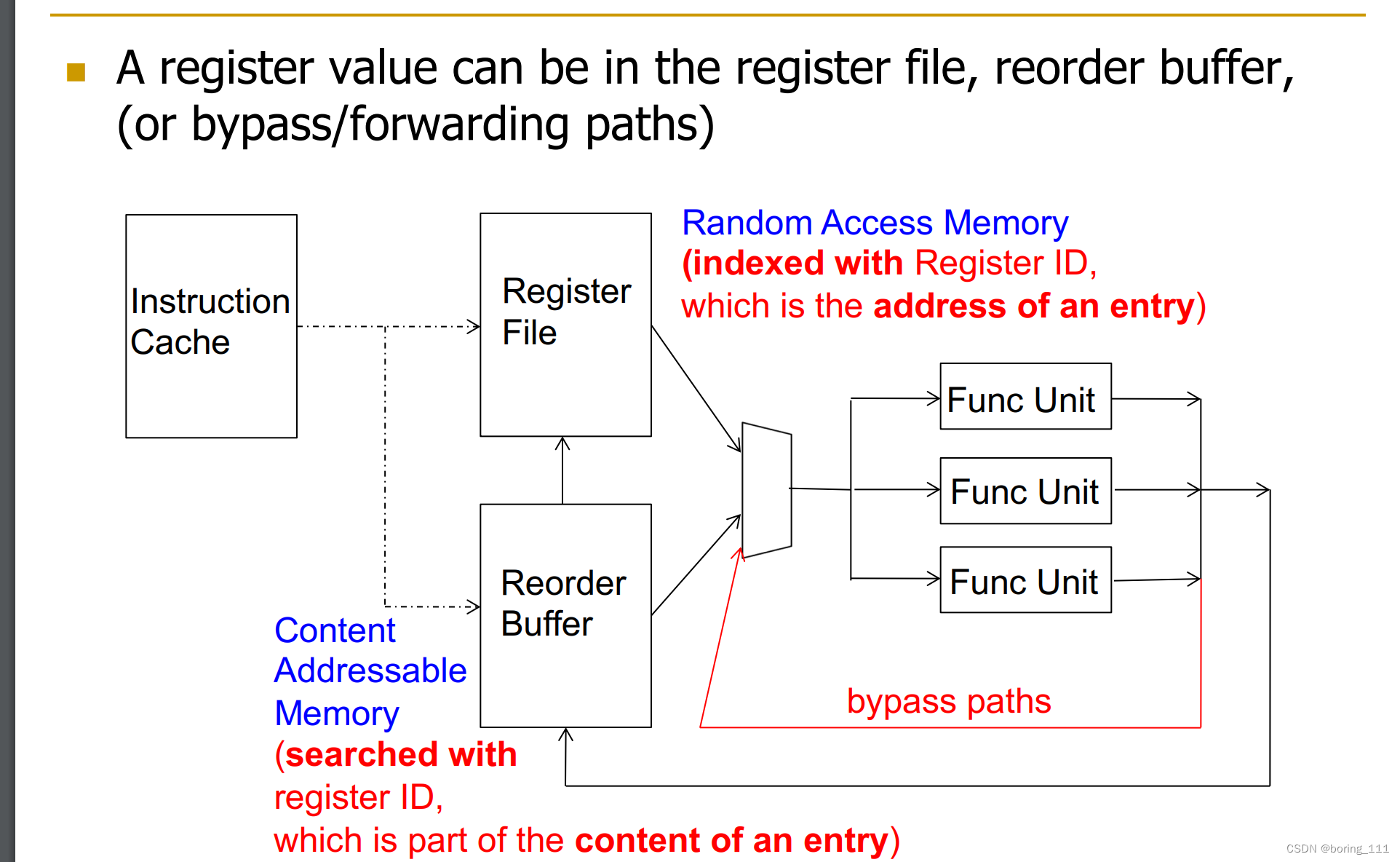

整体流程

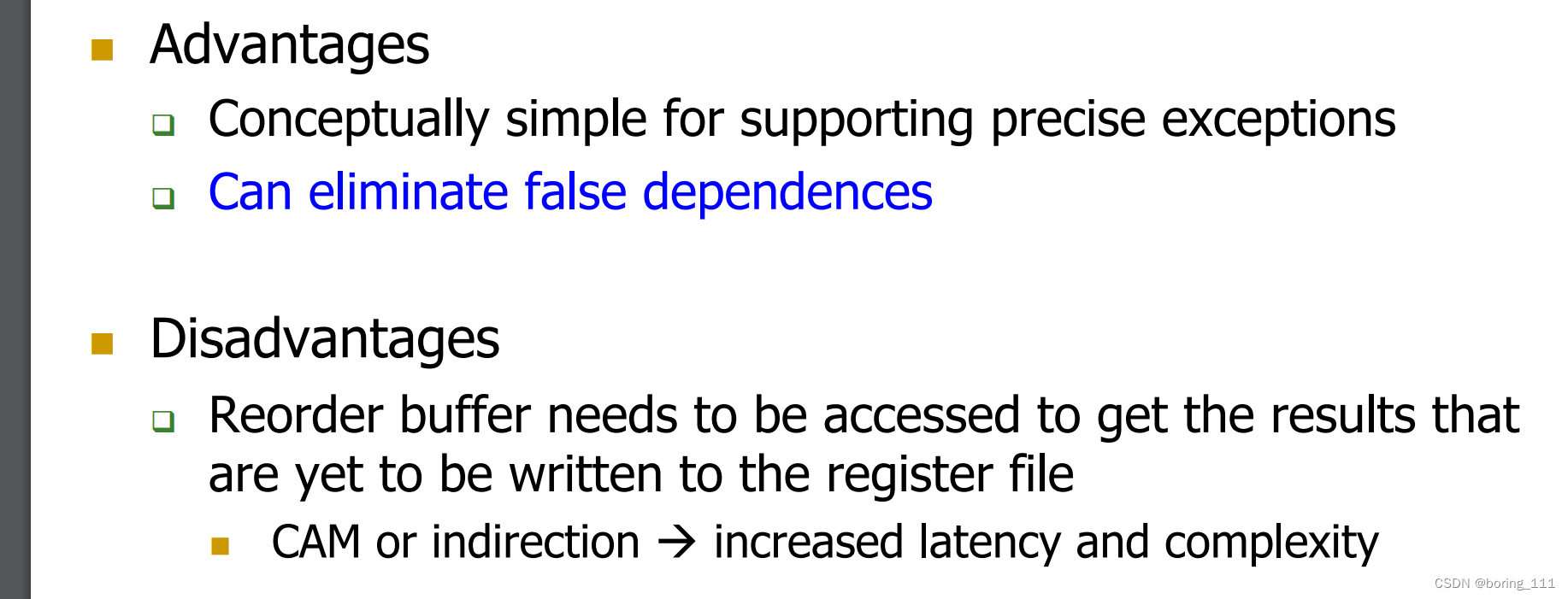

 Reorder buffer的trade off

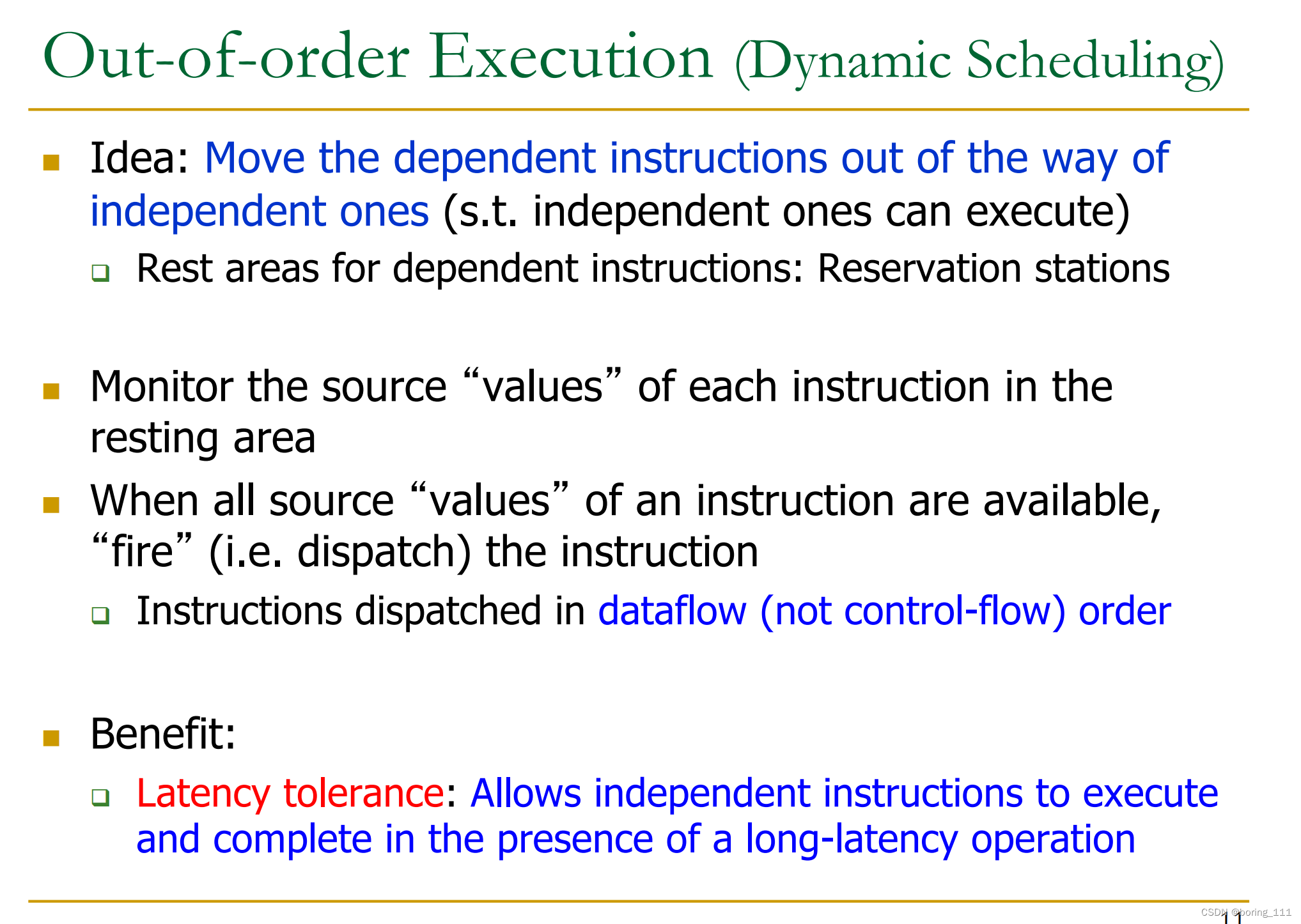

 Out of Order Execution

设计初衷

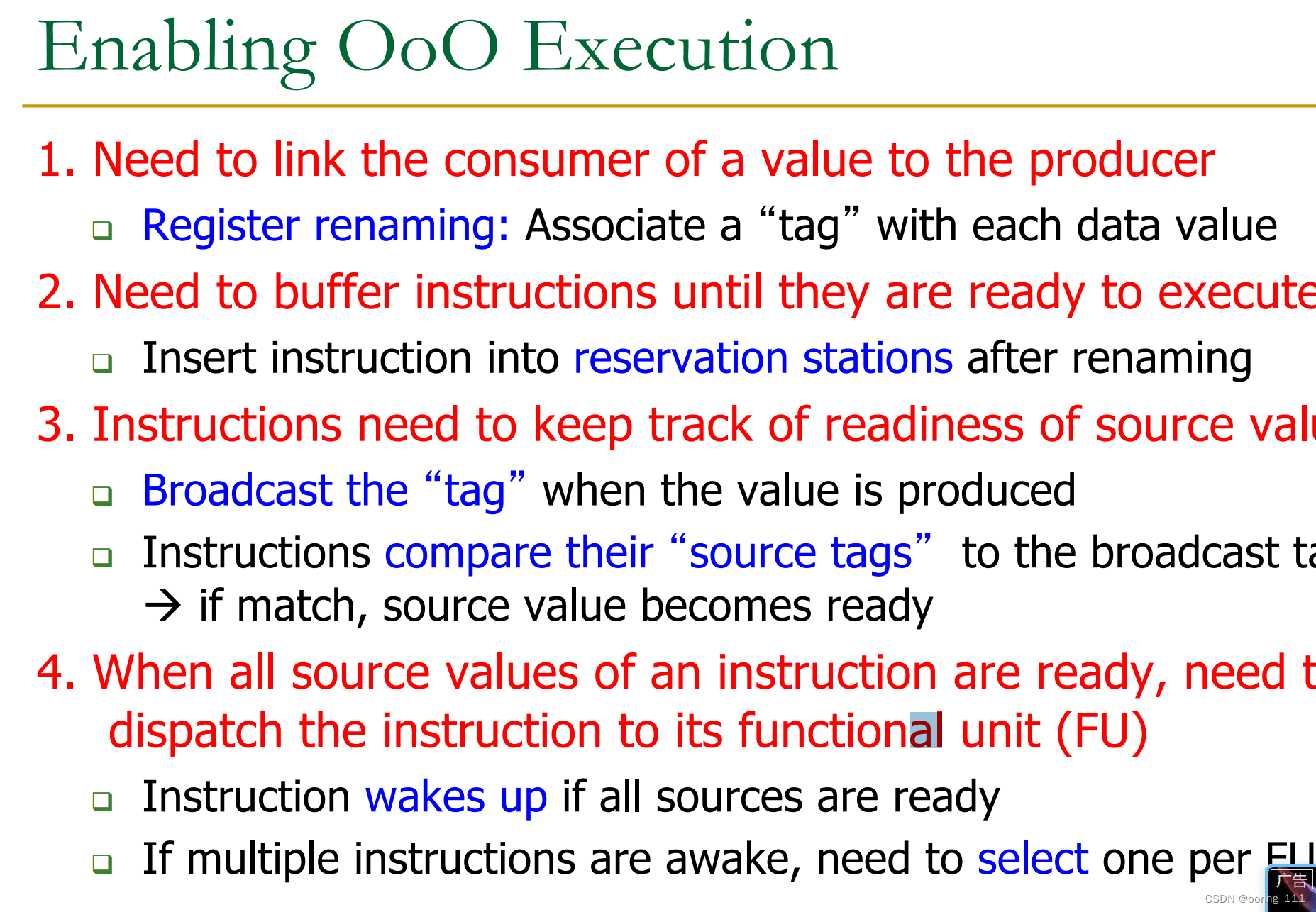

面临的问题，需要做到的事

 过程

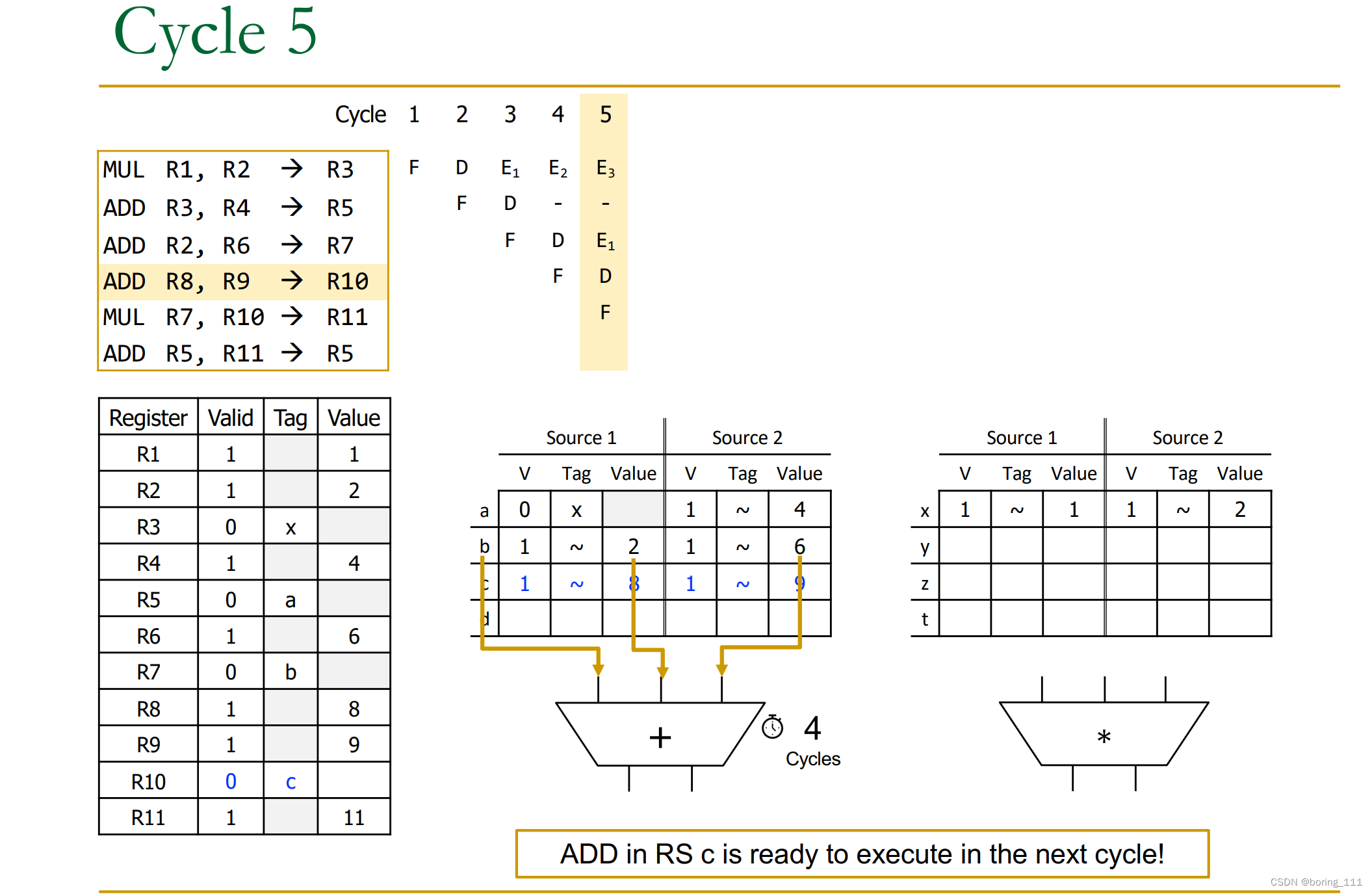

比如r8 + r9 ---> r10 r10在这个指令结束前都不会得到，那么我们就要将valid标记为0，然后tag就是保留站的offset.

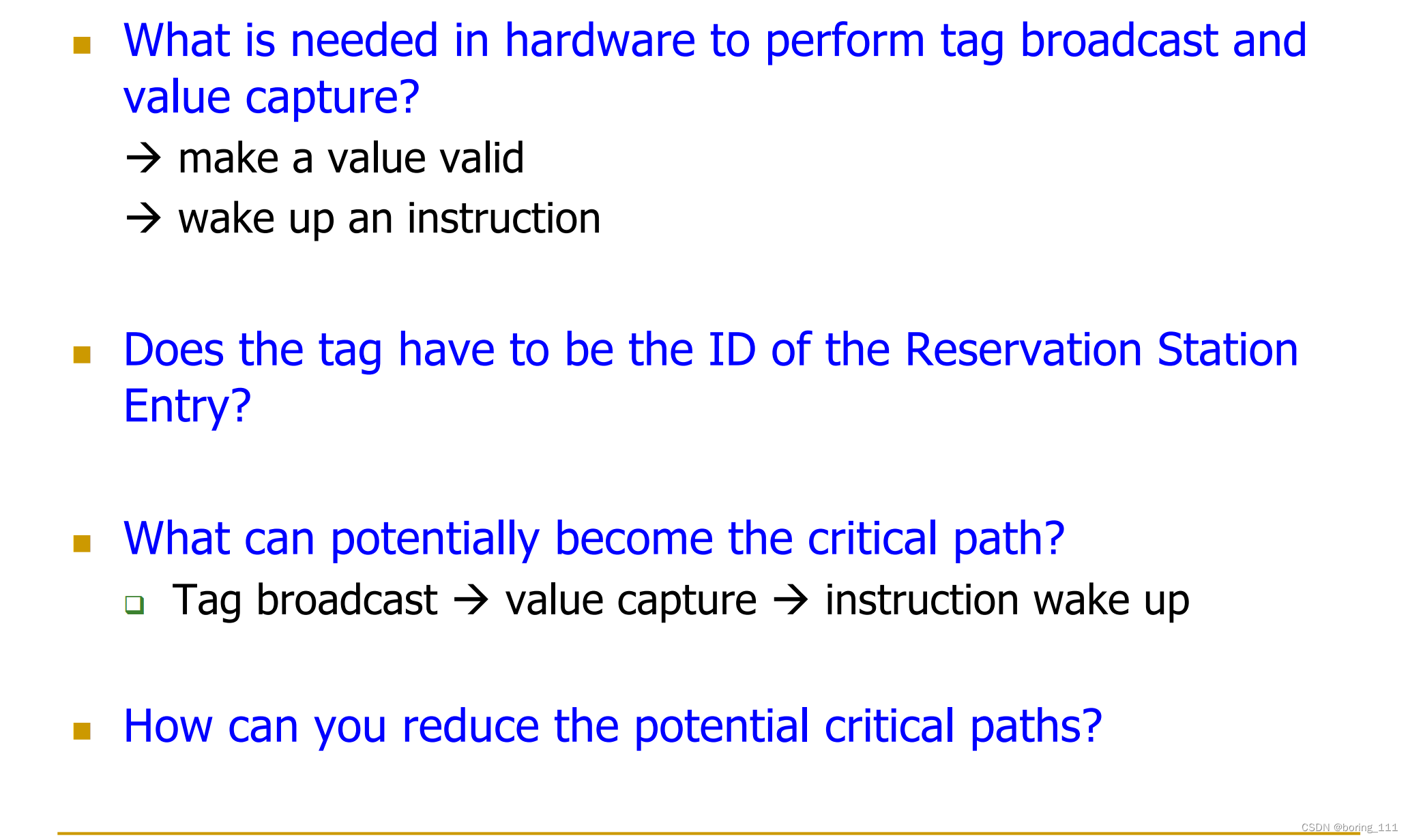

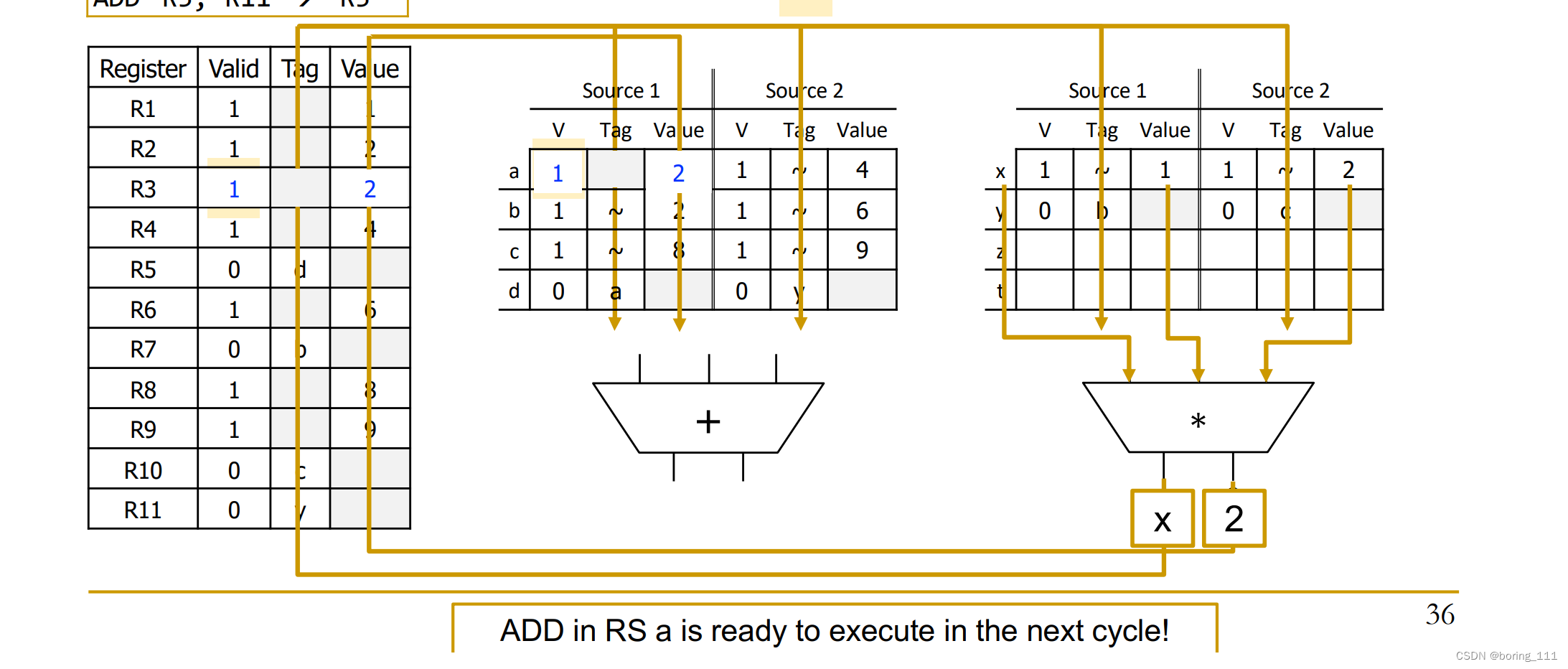

 完成的话就broadcast这个tag和value

   如果广播后有指令的源reg都valid的话，就wake up这个指令

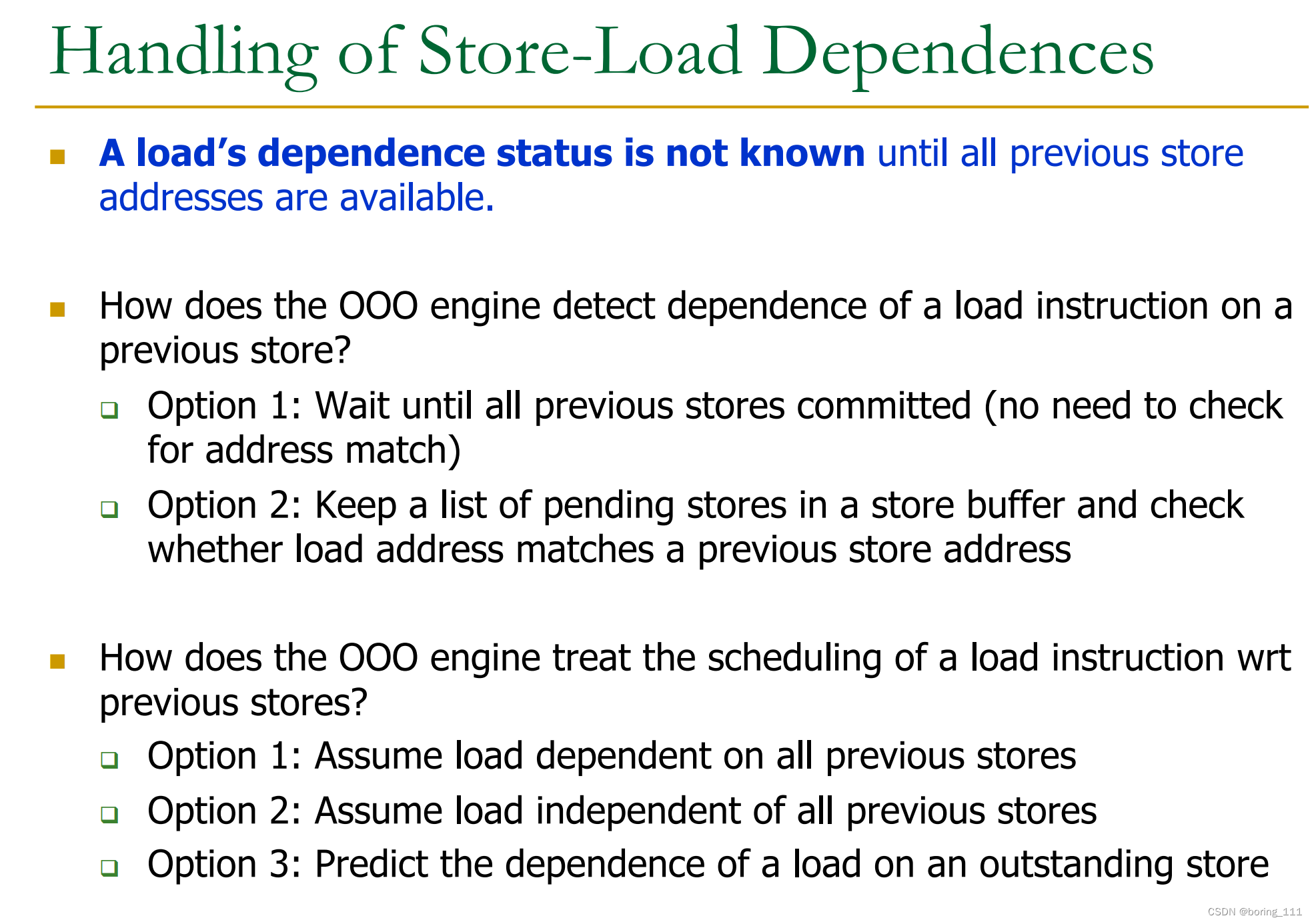

out of order store/load问题

memory很难rename,因为地址太多了，同时在5级流水线中，要aluout作为address，是动态而不是静态的依赖判断

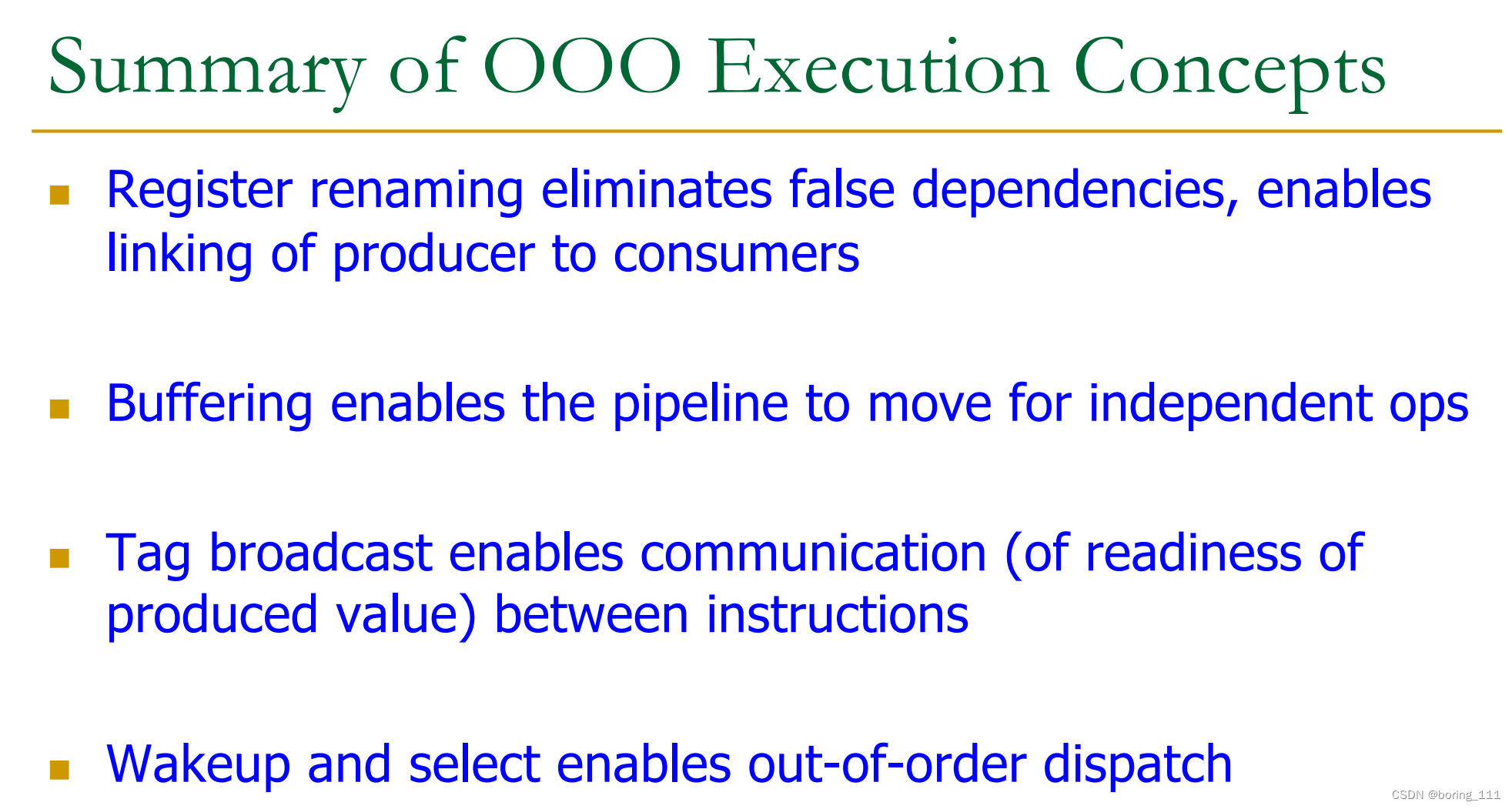

summary
