该实验旨在通过配置IP地址和路由，实现全网设备间的通信。路由器R1、R2、R3和R4的接口被分配了特定的IP地址，然后配置了路由以确保各子网间可达。此外，R1和R4上还进行了负载均衡配置，以优化网络流量。经过测试，所有设备已能实现全网可达。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、题目
在这里插入图片描述
要求：实现全网可达

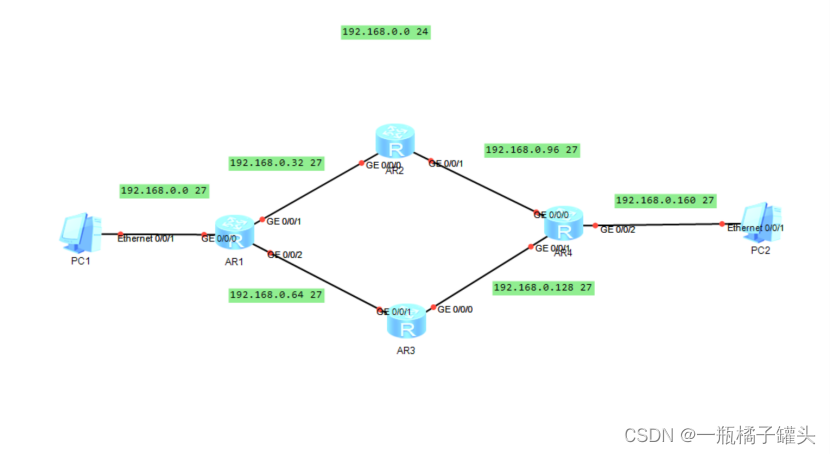

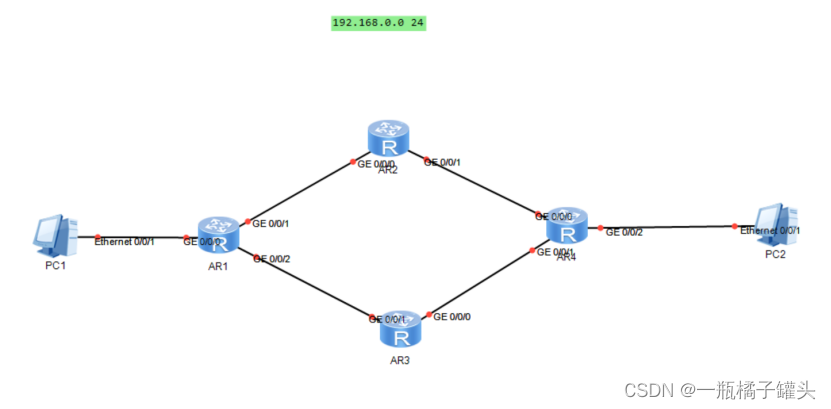

二、拓扑图：
在这里插入图片描述

三、实验过程：

1、配置IP地址：

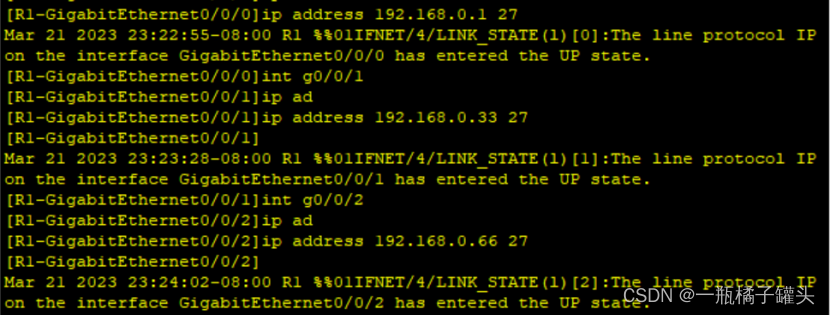

R1

g0/0/0 192.168.0.1 27
g0/0/1 192.168.0.33 27
g0/0/2 192.168.0.66 27

在这里插入图片描述

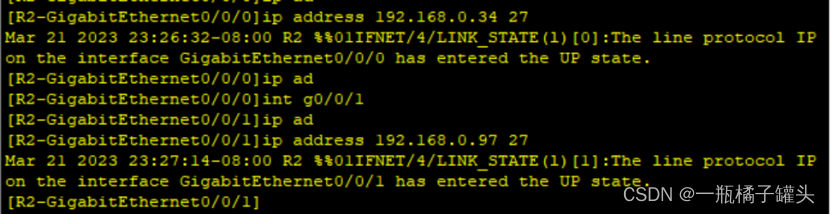

R2

g0/0/0 192.168.0.34 27
g0/0/1 192.168.0.97 27

在这里插入图片描述

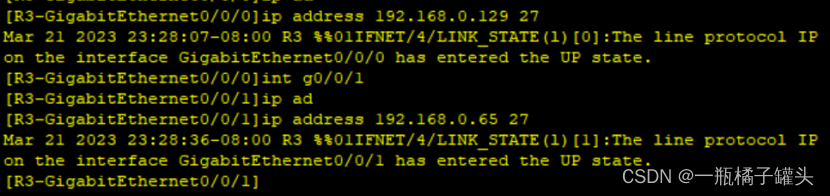

g0/0/0 192.168.0.129 27
g0/0/1 192.168.0.65 27

在这里插入图片描述

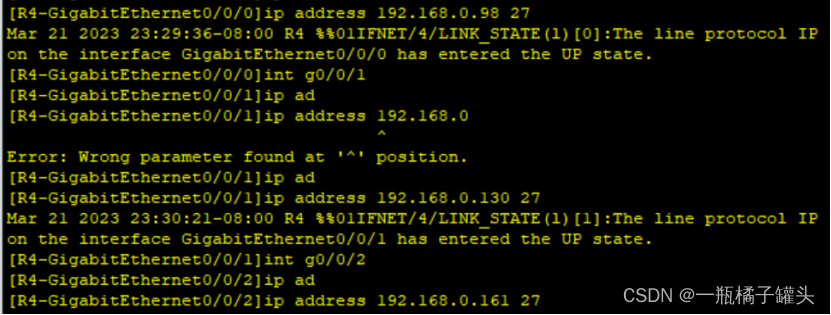

g0/0/0 192.168.0.98 27
g0/0/1 192.168.0.130 27
g0/0/2 192.168.0.161 27

在这里插入图片描述

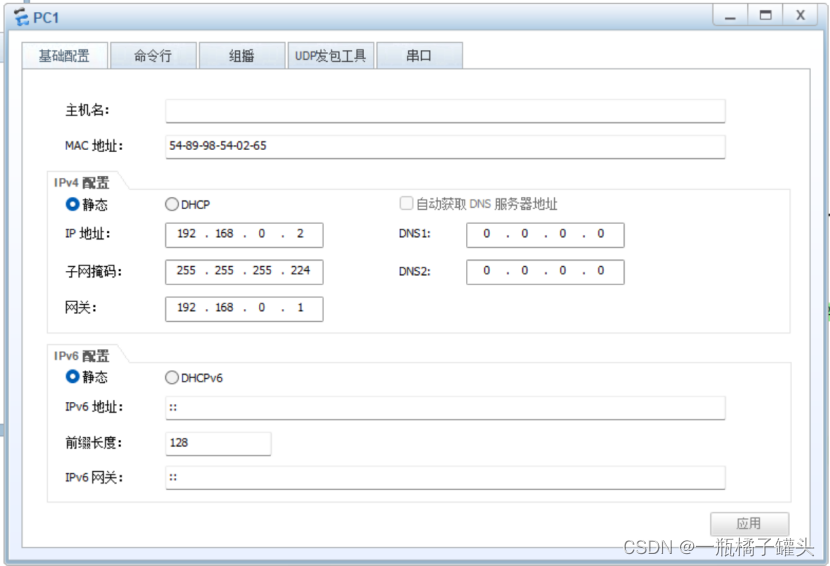

PC1
在这里插入图片描述

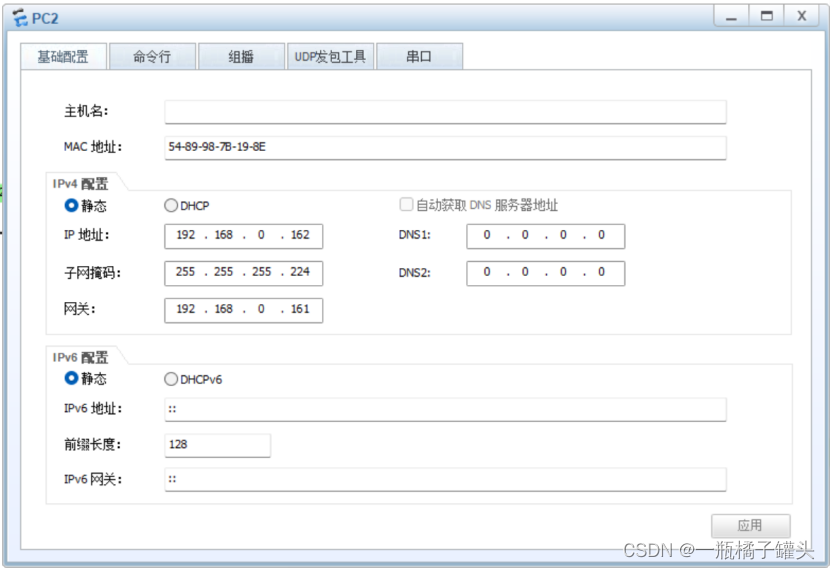

PC2
在这里插入图片描述

2、配置路由：

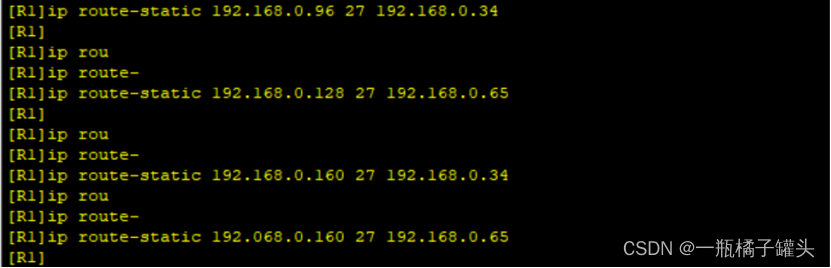

R1

192.168.0.96 27 192.168.0.34
192.168.0.128 27 192.168.0.65
配置负载均衡
192.168.0.160 27 192.168.0.34
192.168.0.160 27 192.168.0.65

在这里插入图片描述

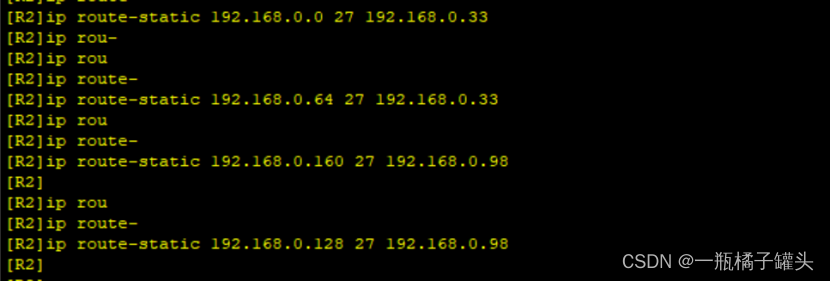

192.168.0.0 27 192.168.0.33
192.168.0.64 27 192.168.0.33
192.168.0.160 27 192.168.0.98
192.168.0.128 27 192.168.0.98

在这里插入图片描述

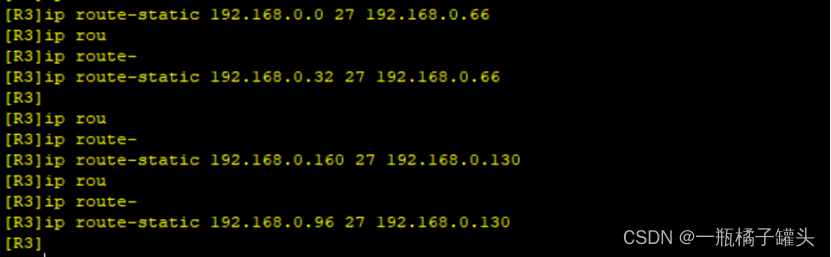

192.168.0.0 27 192.168.0.66
192.168.0.32 27 192.168.0.66
192.168.0.160 27 192.168.0.130
192.168.0.96 27 192.168.0.130

在这里插入图片描述

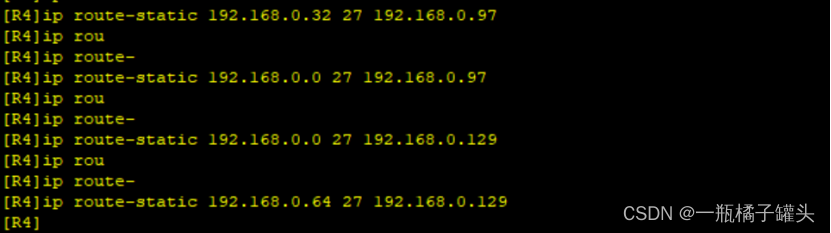

192.168.0.32 27 192.168.0.97
192.168.0.160 27 192.168.0.129
配置负载均衡
192.168.0.0 27 192.168.0.97
192.168.0.160 27 192.168.0.129

在这里插入图片描述

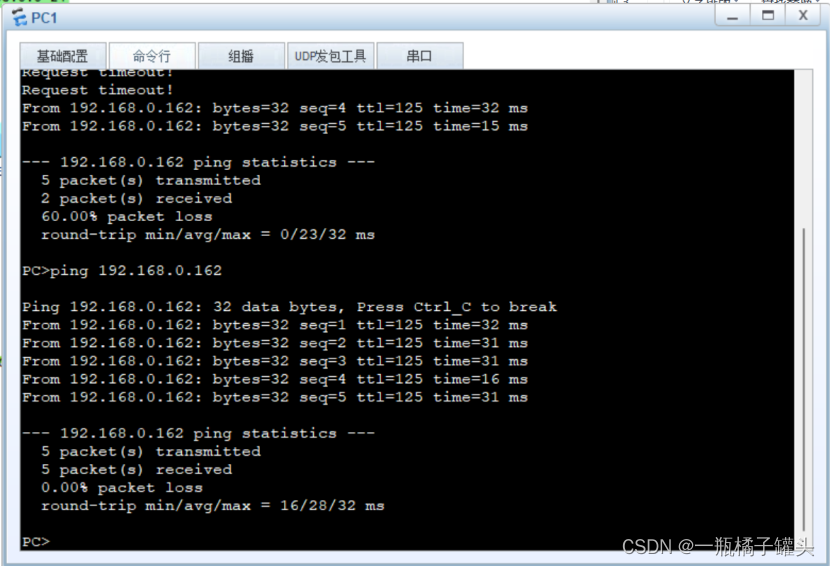

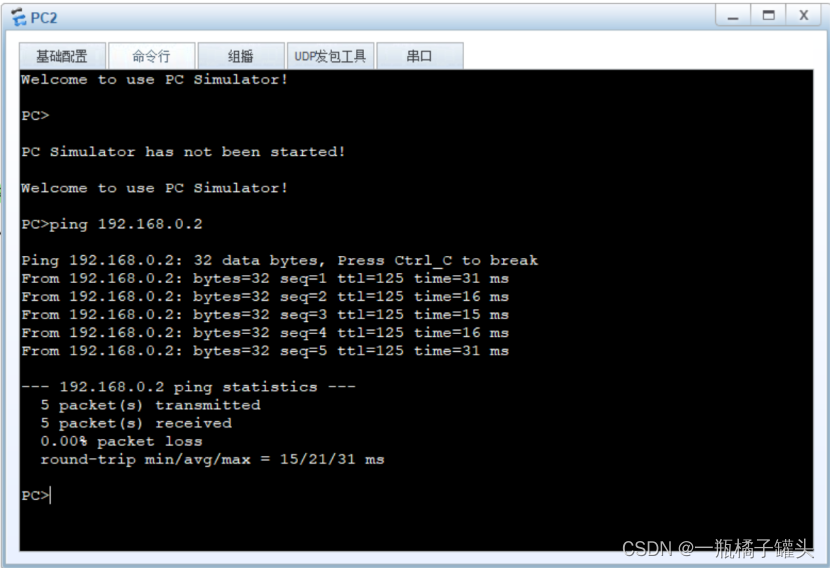

四、测试直连

在这里插入图片描述

经过测试，可实现全网可达。
