文章描述了一种网络配置方案，涉及多个路由器（R1-R6）的接口IP设置，以及默认路由的配置。R1、R4、R5通过GRE隧道建立全连接，使用NHRP进行动态地址解析。R1、R2、R3则构成星型拓扑，R1作为中心节点，所有路由器通过OSPF协议实现私有网段间的通信。

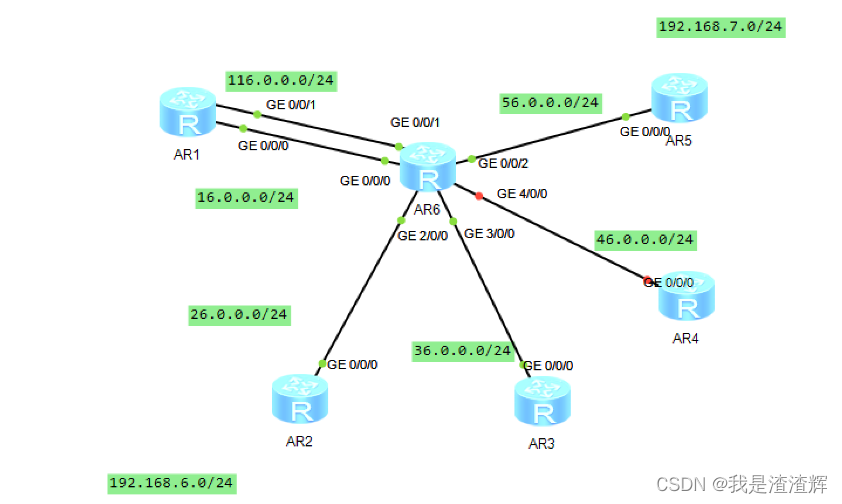

在这里插入图片描述

一、配置路由器ip
R1：

g0/0/1：116.0.0.1 24
g0/0/0：16.0.0.1 24
缺省路由：
lookback0：192.168.1.1 24

R2：

g0/0/0: 26.0.0.1 24
缺省路由：
lookback0：192.168.2.1 24

R3：

g0/0/0：36.0.0.1 24
缺省路由：
lookback0：192.168.3.1 24

R4：

g0/0/0：46.0.0.1 24
缺省路由：
lookback0：192.168.4.1 24

R5：

g0/0/0: 56.0.0.1 24
缺省路由：
lookback0：192.168.5.1 24

ISP(R6):

g0/0/0: 16.0.0.2 24
g0/0/1: 116.0.0.2 24
g0/0/2: 56.0.0.2 24
g2/0/0: 26.0.0.2 24
g3/0/0: 36.0.0.2 24
g4/0/0: 46.0.0.2 24

配置好上述i端口ip后，在相关路由下敲一以命令
R1：

ip route-static 0.0.0.0 0 16.0.0.2
ip route-static 0.0.0.0 0 116.0.0.2

R2：

ip route-static 0.0.0.0 0 26.0.0.2

R3：

ip route-static 0.0.0.0 0 36.0.0.2

R4：

ip route-static 0.0.0.0 0 46.0.0.2

R5：

ip route-static 0.0.0.0 0 56.0.0.2

分别在R1、R2、R3、R4、R5上ping相关端口的IP地址，实现相互ping通。

二、实现R1、R4、R5为全连的mgre结构，R1、R2、R3为星型的拓扑结构其中R1为中心站点，使用ospf完成私有网段相互通讯。

1.实现R1、R4、R5为全连的mgre结构
R1：

int t0/0/1
ip address 192.168.7.1 24
tunnel-protocol gre p2mp
source 116.0.0.1
nhrp network-id 110
nhrp entry multicast dynamic
nhrp entry network 192.168.7.2 46.0.0.1 register
nhrp entry network 192.168.7.3 56.0.0.1 register

R4：

int t0/0/0
ip address 192.168.7.2 24
tunnel-protocol gre p2mp
source 46.0.0.1
nhrp network-id 110
nhrp entry multicast dynamic
nhrp entry network 192.168.7.1 116.0.0.1 register
nhrp entry network 192.168.7.3 56.0.0.1 register

R5：

int t0/0/0
ip address 192.168.7.3 24
tunnel-protocol gre p2mp
source 56.0.0.1
nhrp network-id 110
nhrp entry multicast dynamic
nhrp entry network 192.168.7.1 116.0.0.1 register
nhrp entry network 192.168.7.2 46.0.0.1 register

2、R1、R2、R3为星型的拓扑结构其中R1为中心站点。
R1：

进入隧道端口：
int t0/0/0
配置ip：
ip address 192.168.6.1 24
定义封装类型：
tunnel-protocol gre p2mp
中心源端口地址
source 16.0.0.1
加入名为100的域
nhrp network-id 100
进行伪广播
nhrp entry multicast dynamic

R2:

int t0/0/0
ip address 192.168.6.2 24
tunnel-protocol gre p2mp
source g 0/0/0（由于分支地址不固定，因此直接标记端口号，R3同理）
nhrp network-id 100

R3:

int t0/0/0
ip address 192.168.6.3 24
tunnel-protocol gre p2mp
source g 0/0/0
nhrp network-id 100

3.配置ospf的相关命令
R1：

ospf 1 router-id 1.1.1.1
area 0
network 192.168.1.0 0.0.0.255
network 192.168.6.0 0.0.0.255
network 192.168.7.0 0.0.0.255

R2:

ospf 1 router-id 2.2.2.2
area 0
network 192.168.2.0 0.0.0.255
network 192.168.6.0 0.0.0.255

R3:

ospf 1 router-id 3.3.3.3
area 0
network 192.168.3.0 0.0.0.255
network 192.168.6.0 0.0.0.255

R4:

ospf 1 router-id 4.4.4.4
area 0
network 192.168.4.0 0.0.0.255
network 192.168.7.0 0.0.0.255

R5:

ospf 1 router-id 5.5.5.5
area 0
network 192.168.5.0 0.0.0.255
network 192.168.7.0 0.0.0.255

由于本题中的星状结构与mgre结构要求不同，因此要改变相应端口的封装类型
进入相应隧道端口，修改封装类型：
R1:
int t 0/0/1

ospf network-type broadcast

R4、R5:

int t 0/0/0
ospf network-type broadcast

在各个路由器中输入命令：display ip routing-table protocol ospf
如下图：

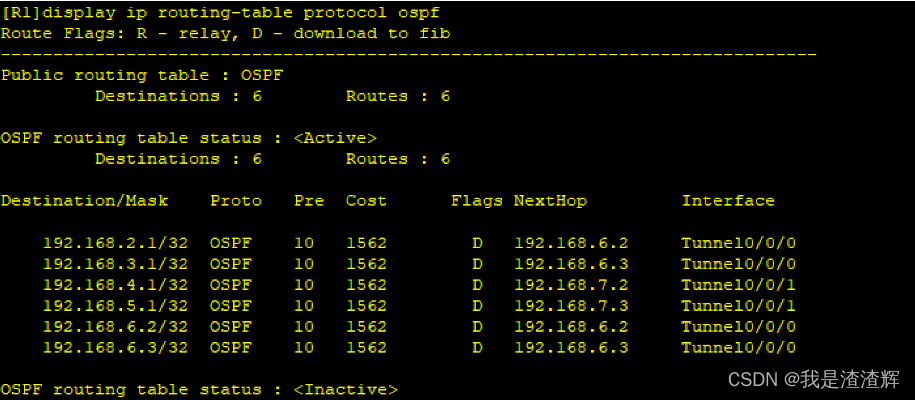

R1：
在这里插入图片描述

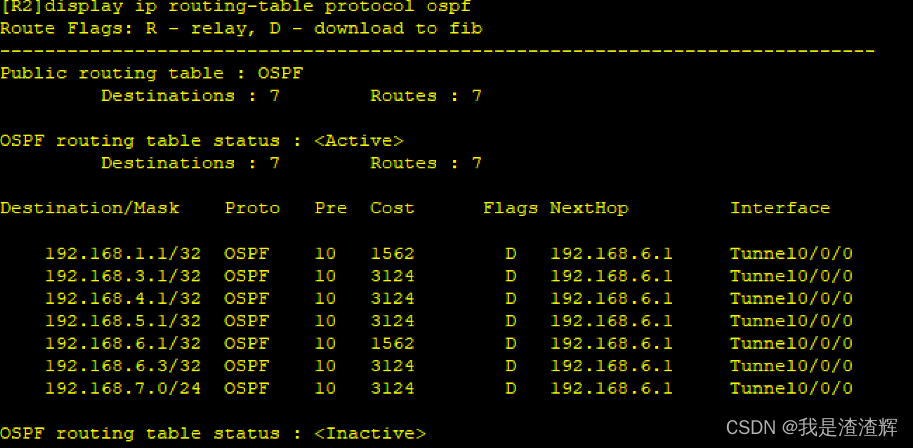

R2:
在这里插入图片描述

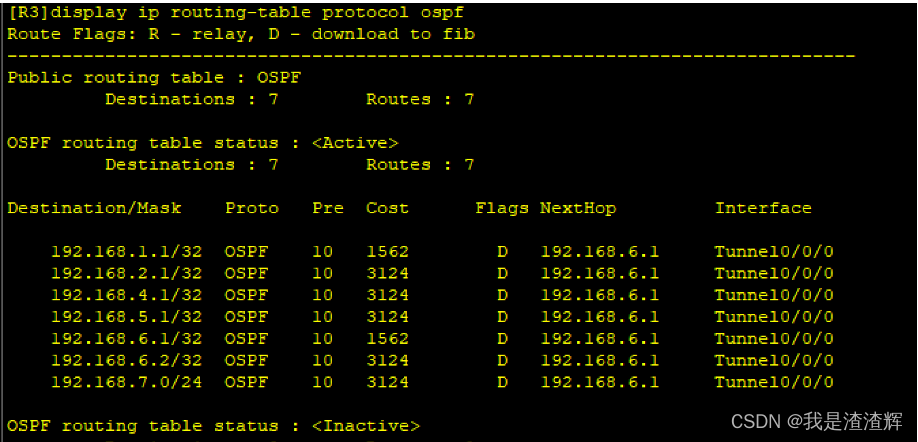

R3：
在这里插入图片描述

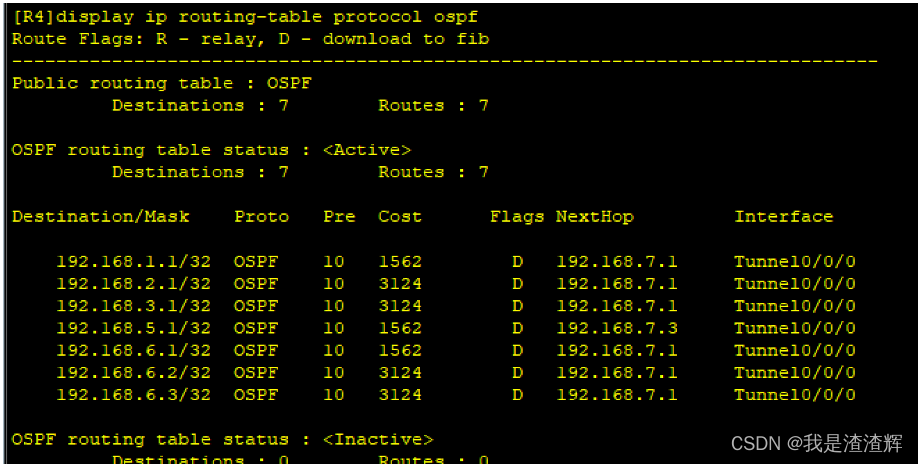

R4：
在这里插入图片描述

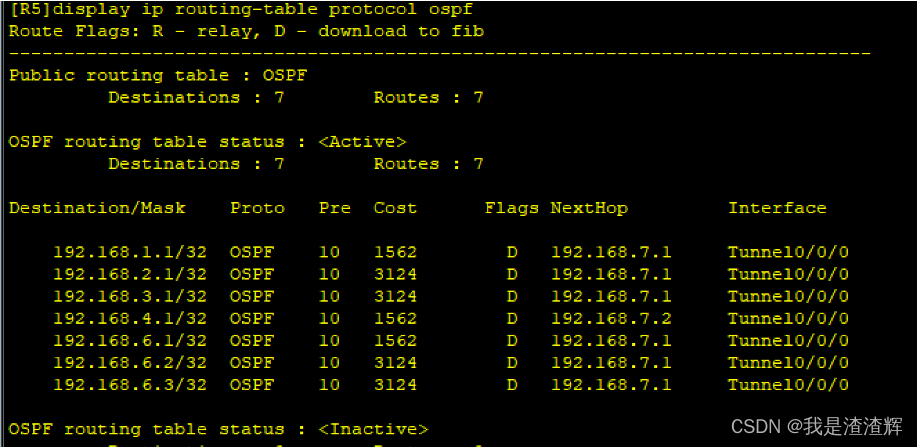

R5：

在这里插入图片描述
