在Diamond编写仿真代码后，通过Modelsim进行仿真，无波形。

碎~月

已于 2022-09-30 15:19:12 修改

阅读量2k

点赞数 2

文章标签： fpga开发

于 2022-09-30 10:13:38 首次发布

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.youkuaiyun.com/m0_63297028/article/details/127118617

版权

本文档详细介绍了如何在电路设计中实现与非门电路的代码，并提供了测试文件的编写技巧。遇到的问题和解决方法对于初学者至关重要，确保代码正确运行的波形显示和模块命名规则得以揭示。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

此处展示简单的与非门电路代码

1、设计文件代码

2、测试文件代码（testbench）

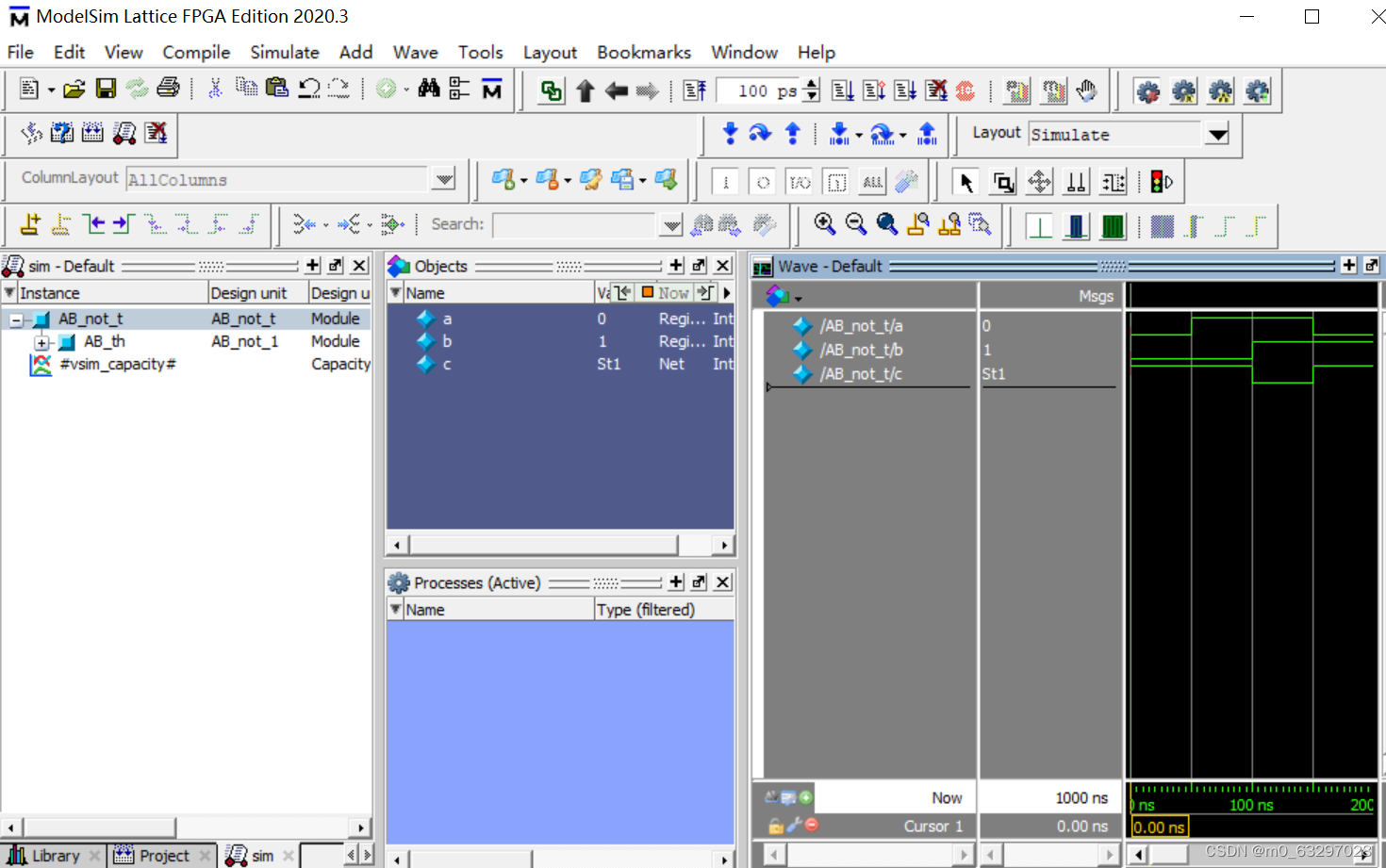

如截图所示，两处代码第一行都是AB_not_2, 即如果你所写的测试文件与设计文件的此处代码的名字不相同，那么进行仿真时便会没有波形，或者波形是一条直线。

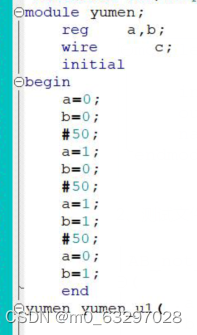

并且测试文件中，模块名不能相同，否则也会无波形图象，如下

具体原因尚不清楚，刚刚在入门学习阶段，留坑在此
