引言

分类问题，是机器学习的核心应用之一，在许多关键领域中发挥着重要作用。然而，分类模型的性能评估远非如此简单。准确率（Accuracy）是最常见的性能度量标准，但它在某些情况下可能会误导。例如，在不平衡的数据集中，一个模型可能会因为总是预测“负例”而获得很高的准确率，但这并不代表它对我们的任务有用。这就是为什么我们需要深入研究其他性能指标，其中Precision-Recall（PR）曲线和Receiver Operating Characteristic（ROC）曲线是两个非常重要的工具。在本篇博客中，我们将探讨PR和ROC曲线的概念及其在机器学习中的应用。

PR曲线和ROC曲线

引入混淆矩阵：

在了解PR曲线和ROC曲线之前，让我们先介绍混淆矩阵的概念，它是评估分类模型性能的基础。

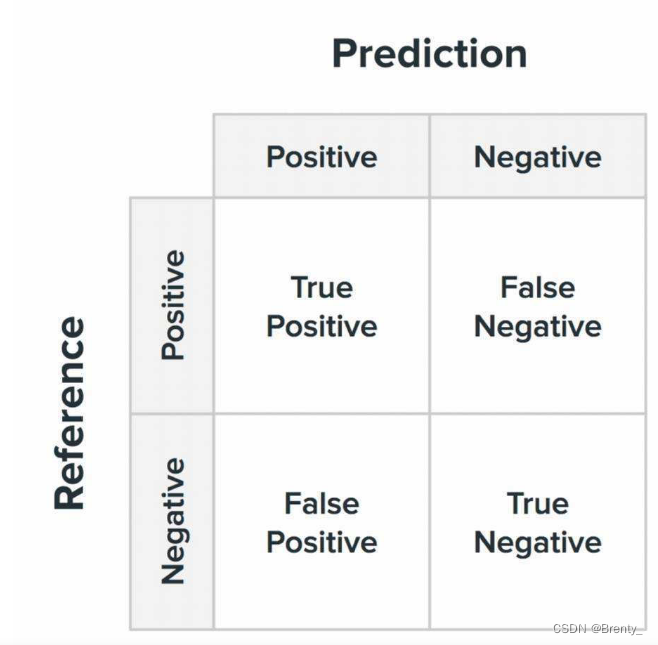

混淆矩阵是一个二维表格，用于总结模型对不同类别的分类结果。它包括四个关键的元素：真正例（True Positives, TP）、真负例（True Negatives, TN）、假正例（False Positives, FP）和假负例（False Negatives, FN）。这些元素表示了模型对数据的不同预测结果：

• True Positives (TP)：模型正确地预测了正例。
• True Negatives (TN)：模型正确地预测了负例。
• False Positives (FP)：模型错误地将负例预测为正例。
• False Negatives (FN)：模型错误地将正例预测为负例。

混淆矩阵为我们提供了分类模型性能的详细信息，以及后续计算Precision、Recall、True Positive Rate（TPR）和False Positive Rate（FPR）所需的元素。

PR曲线和混淆矩阵：

PR曲线是基于混淆矩阵中的TP、FP和FN计算出来的。Precision是TP/(TP+FP)，Recall是TP/(TP+FN)。PR曲线以不同的阈值为横轴，基于混淆矩阵的元素计算出不同的Precision和Recall值，然后将这些值绘制成曲线。

ROC曲线和混淆矩阵：

ROC曲线则基于混淆矩阵中的TPR和FPR。TPR是TP/(TP+FN)，FPR是FP/(FP+TN)。ROC曲线也以不同的阈值为横轴，计算出不同的TPR和FPR值，绘制成曲线。ROC曲线下方的面积（AUC）表示了模型的性能。

PR曲线（Precision-Recall Curve）：

PR曲线是一种用于评估二分类模型性能的图形工具。它基于两个关键性能度量：Precision（精确率）和Recall（召回率）。

• Precision（精确率） 衡量了模型在所有正例预测中的正确性。它的计算方式是：Precision = TP / (TP + FP)，其中TP代表真正例，FP代表假正例。高精确率表示模型的正例预测非常可靠，很少有错误。

• Recall（召回率） 衡量了模型在所有实际正例中成功捕获的比例。它的计算方式是：Recall = TP / (TP + FN)，其中TP代表真正例，FN代表假负例。高召回率表示模型成功捕获了大多数正例，但可能伴随更多的假正例。

        可以用以下这个例子进行理解：

        有好瓜和坏瓜共25个，其中有20个是好瓜。我想买好瓜，于是我进行挑选，挑了10个觉得是好的瓜，但是最后发现只有9个是好瓜。那么精确率 （Pre）就为9/10；召回率（recall）=9/20.

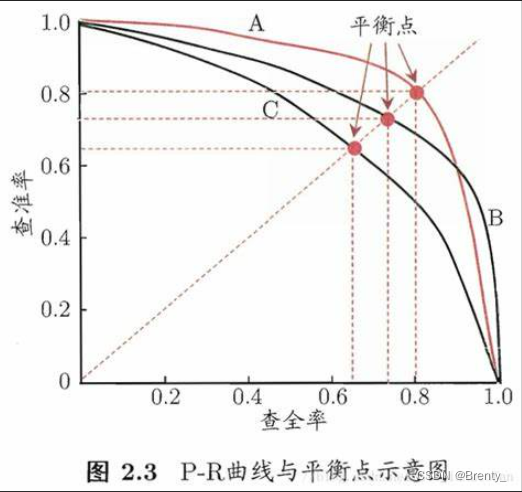

（如图所示，平衡点在y=x线上即为该分类器性能较好）

PR曲线以不同的阈值值为横轴，以对应的Precision和Recall值为纵轴，绘制出一条曲线。这个曲线通常呈现出一个平衡点，其中精确率和召回率之间存在权衡。高PR曲线表明模型在同时优化精确率和召回率方面表现良好，而低PR曲线可能表明模型在这两个方面难以达到平衡。

ROC曲线（Receiver Operating Characteristic Curve）：

ROC曲线是另一种用于评估分类模型性能的工具，它不同于PR曲线，侧重于真正例率（True Positive Rate）和假正例率（False Positive Rate）。

• True Positive Rate（真正例率） 也称为召回率，是指模型正确识别正例的能力，计算方式是：TPR = TP / (TP + FN)。它与PR曲线中的召回率是相同的。

• False Positive Rate（假正例率） 衡量了模型将负例错误分类为正例的频率，计算方式是：FPR = FP / (FP + TN)，其中FP代表假正例，TN代表真负例。

ROC曲线以不同的阈值值为横轴，以对应的TPR和FPR值为纵轴，绘制出一条曲线。理想情况下，ROC曲线应该尽可能靠近左上角，这表示模型在最小化假正例率的同时最大化真正例率。曲线下面积（AUC）是ROC曲线下方的面积，通常用于度量分类模型性能，AUC值越接近1，表示模型性能越好。

绘制PR和ROC曲线

绘制PR曲线：

Scikit-Learn库中导入make_classification函数，用于创建模拟的分类数据集。

导入train_test_split函数，用于将数据集划分为训练集和测试集。

导入K-Nearest Neighbors (KNN) 分类器。

导入precision_recall_curve, auc用于计算PR曲线和AUC的函数。

1.在本代码中创建一个模拟的分类数据集，其中包括1000个样本和20个特征。

#X是特征矩阵，y是目标标签。
X, y = make_classification(n_samples=1000, n_features=20, random_state=42)

2.划分数据集为训练集和测试集

#将数据集划分为训练集和测试集，其中测试集占总数据集的30%。
#random_state 参数用于确保结果的可重现性。
X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.3, random_state=42)：

3.选择分类器

knn = KNeighborsClassifier(n_neighbors=3)
knn.fit(X_train, y_train)

knn = KNeighborsClassifier(n_neighbors=3)：创建一个KNN分类器，其中 n_neighbors 参数设置为3，表示K值为3。

knn.fit(X_train, y_train)：使用训练数据对KNN模型进行训练。

4.计算数据

# 获取模型的概率分数（KNN不直接输出概率，但可以用于PR曲线）
y_scores = knn.predict_proba(X_test)[:, 1]

# 计算PR曲线的Precision和Recall
precision, recall, _ = precision_recall_curve(y_test, y_scores)

# 计算PR曲线下方的面积
pr_auc = auc(recall, precision)

y_scores = knn.predict_proba(X_test)[:, 1]：获取模型的概率分数，这里选择的是模型预测为正例的概率。

precision, recall, _ = precision_recall_curve(y_test, y_scores)：使用precision_recall_curve函数计算PR曲线的Precision和Recall值。y_test 是测试集的真实标签，y_scores 是模型的概率分数。

pr_auc = auc(recall, precision)：使用auc函数计算PR曲线下方的面积（AUC）。

5.绘制PR曲线

plt.figure(figsize=(8, 6))
plt.plot(recall, precision, color='darkorange', lw=2, label='PR Curve (AUC = %0.2f)' % pr_auc)
plt.xlabel('Recall')
plt.ylabel('Precision')
plt.xlim([0.0, 1.0])
plt.ylim([0.0, 1.05])
plt.title('Precision-Recall Curve')
plt.legend(loc='lower left')
plt.grid(True)
plt.plot([0, 1], [1, 0], color='navy', lw=2, linestyle='--', label='Random Guess')

pr_auc = auc(recall, precision)：使用auc函数计算PR曲线下方的面积（AUC）。

创建一个图形窗口（plt.figure）并绘制PR曲线，包括Precision和Recall的曲线，以及AUC值的标签。

设置横轴和纵轴的标签、标题，并添加图例。

使用plt.grid(True) 添加网格。

添加反对角线的虚线，表示随机猜测的性能，其中从（0,1）到（1,0）。

最后，使用 plt.show() 显示绘制的PR曲线图形。

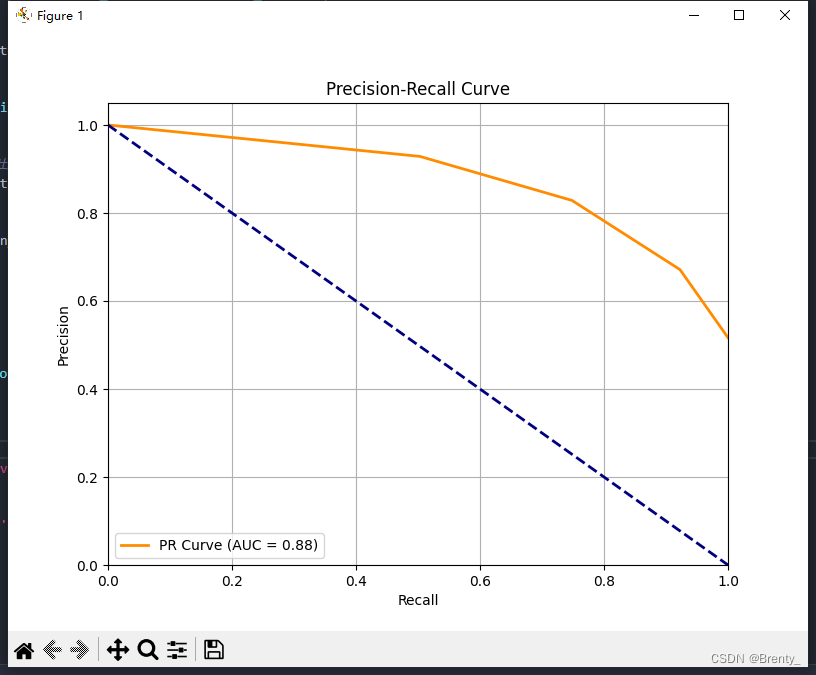

效果如下：

 绘制ROC曲线

与PR曲线绘制类似，区别在于是从Scikit-Learn库中导入roc_curve, auc用于计算ROC曲线和AUC的函数。

1.在创建数据集、2.划分数据集、3.选择分类器大体相同

# 创建模拟的分类数据集
X, y = make_classification(n_samples=1000, n_features=20, random_state=42)

# 划分数据集为训练集和测试集
X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.3, random_state=42)

# 创建并训练KNN分类器
knn = KNeighborsClassifier(n_neighbors=3)
knn.fit(X_train, y_train)

4.计算数据

# 获取模型的概率分数（KNN不直接输出概率，但可以用于ROC曲线）
y_scores = knn.predict_proba(X_test)[:, 1]

# 计算ROC曲线的FPR和TPR
fpr, tpr, _ = roc_curve(y_test, y_scores)

# 计算ROC曲线下方的面积
roc_auc = auc(fpr, tpr)

y_scores = knn.predict_proba(X_test)[:, 1]：获取模型的概率分数，这里选择的是模型预测为正例的概率。需要注意的是，KNN模型本身不提供概率估计，但可以通过一些方法来获取近似的概率值。

fpr, tpr, _ = roc_curve(y_test, y_scores)：使用roc_curve函数计算ROC曲线的False Positive Rate (FPR) 和 True Positive Rate (TPR) 值。y_test 是测试集的真实标签，y_scores 是模型的概率分数。

roc_auc = auc(fpr, tpr)：使用auc函数计算ROC曲线下方的面积（AUC）。

5.绘制ROC曲线

plt.figure(figsize=(8, 6))
plt.plot(fpr, tpr, color='darkred', lw=2, label='ROC Curve (AUC = %0.2f)' % roc_auc)
plt.plot([0, 1], [0, 1], color='navy', lw=2, linestyle='--', label='Random Guess')
plt.xlabel('False Positive Rate')
plt.ylabel('True Positive Rate')
plt.xlim([0.0, 1.0])
plt.ylim([0.0, 1.05])
plt.title('Receiver Operating Characteristic Curve')
plt.legend(loc='lower right')
plt.grid(True)

plt.show()

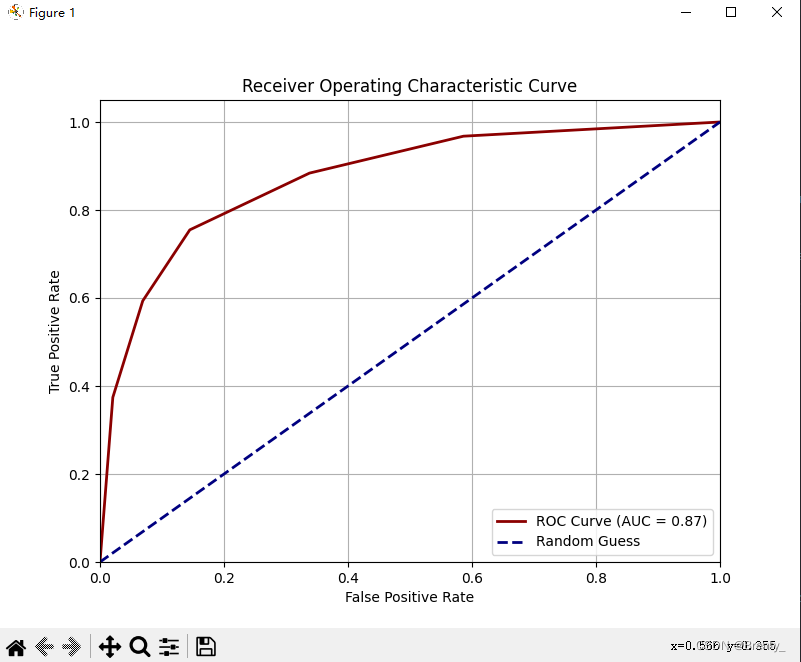

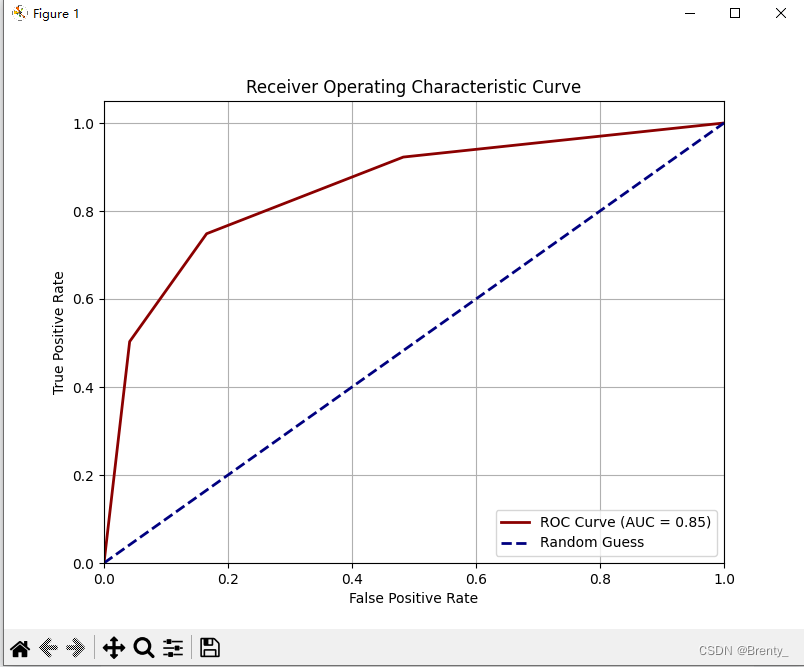

曲线绘制过程与PR曲线大致一致，效果如下：

优化

根据上一次KNN算法的学习，我们知道可以更改邻居值来优化我们的实验，不妨多做几组比较

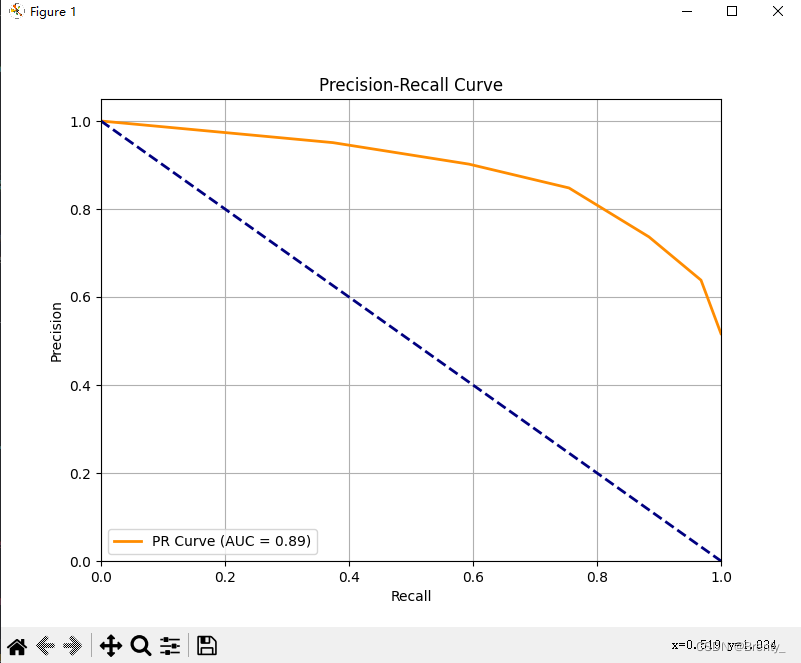

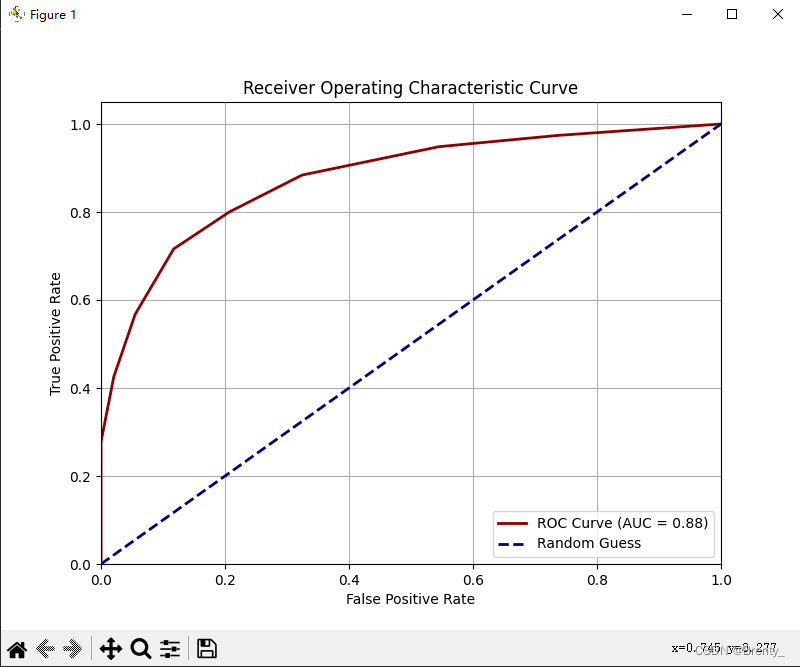

当n_neighbors=5时：

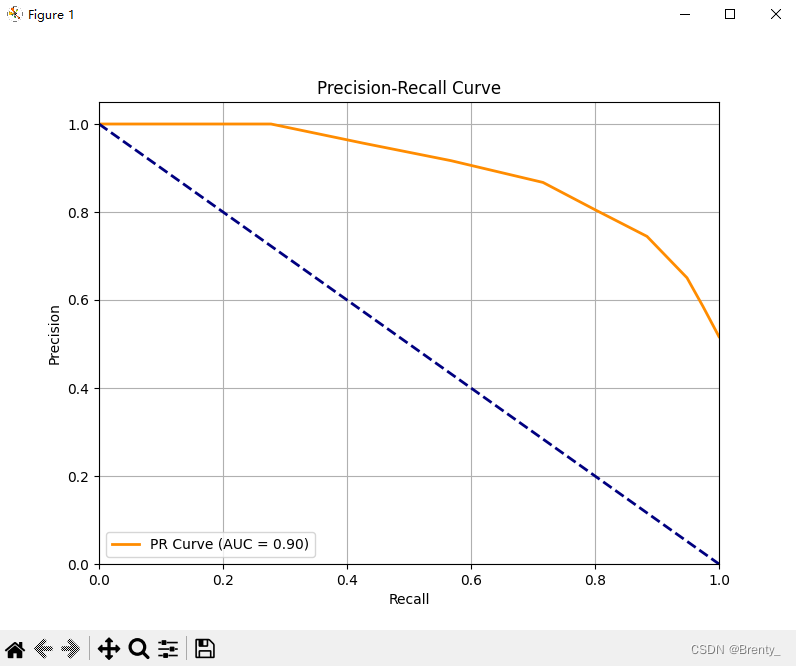

当n_neighbors=8时：

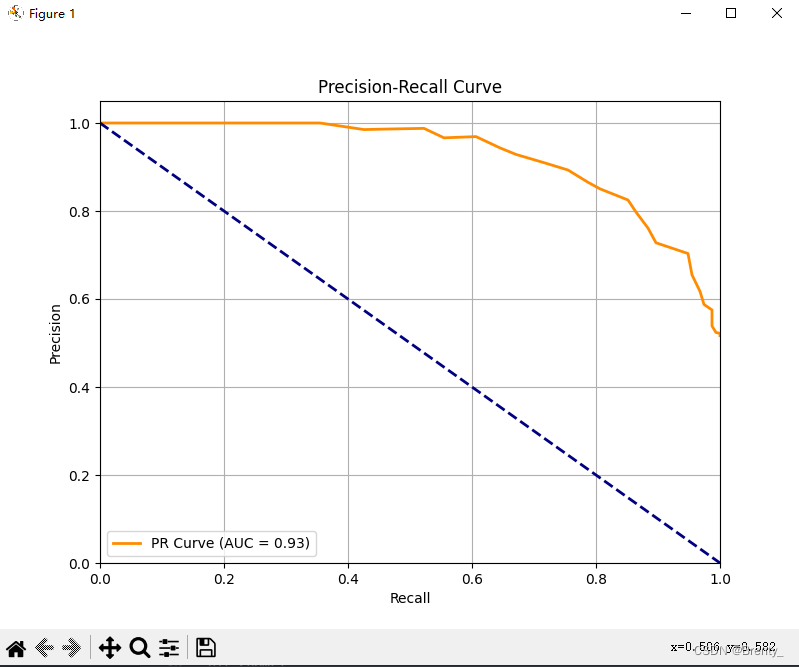

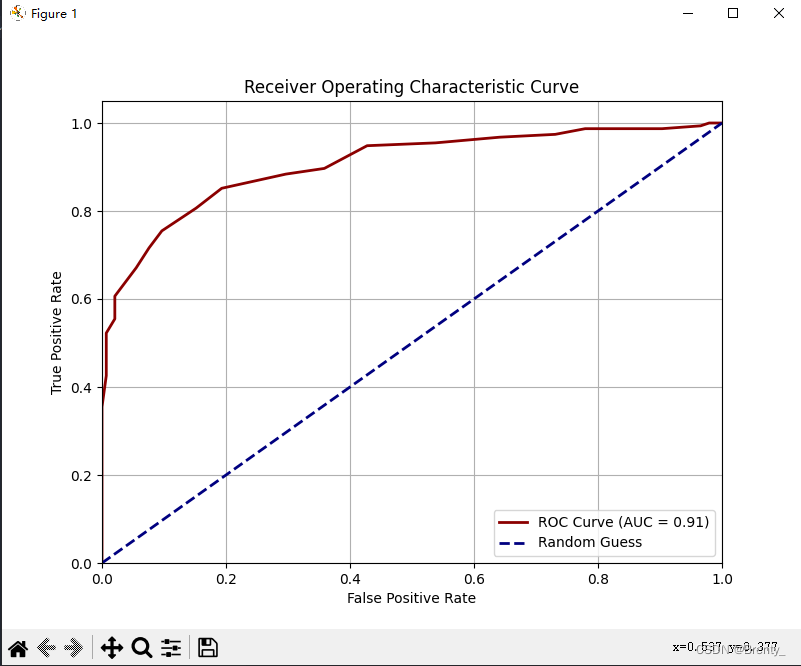

当n_neighbors=30时：

在KNN 分类器中增加 n_neighbors 参数的值，并且观察到AUC值增加，通常是因为增加了K值，模型变得更加平滑和稳定。然而，需要注意的是，增加K值也可能导致模型的偏差增加，因为它可能无法捕获数据中的细微特征。

小结

ROC曲线和PR曲线是用于评估二元分类器性能的重要工具。ROC曲线显示了真正例率与假正例率之间的关系，而PR曲线显示了精确率（Precision）与召回率（Recall）之间的关系。
AUC是ROC曲线或PR曲线下方的面积，用于度量分类器性能。AUC值越大，表示分类器的性能越好。如果可能，使用交叉验证来评估模型的性能，而不仅仅是单一的测试集。这可以提供更稳定和可靠的性能估计。
