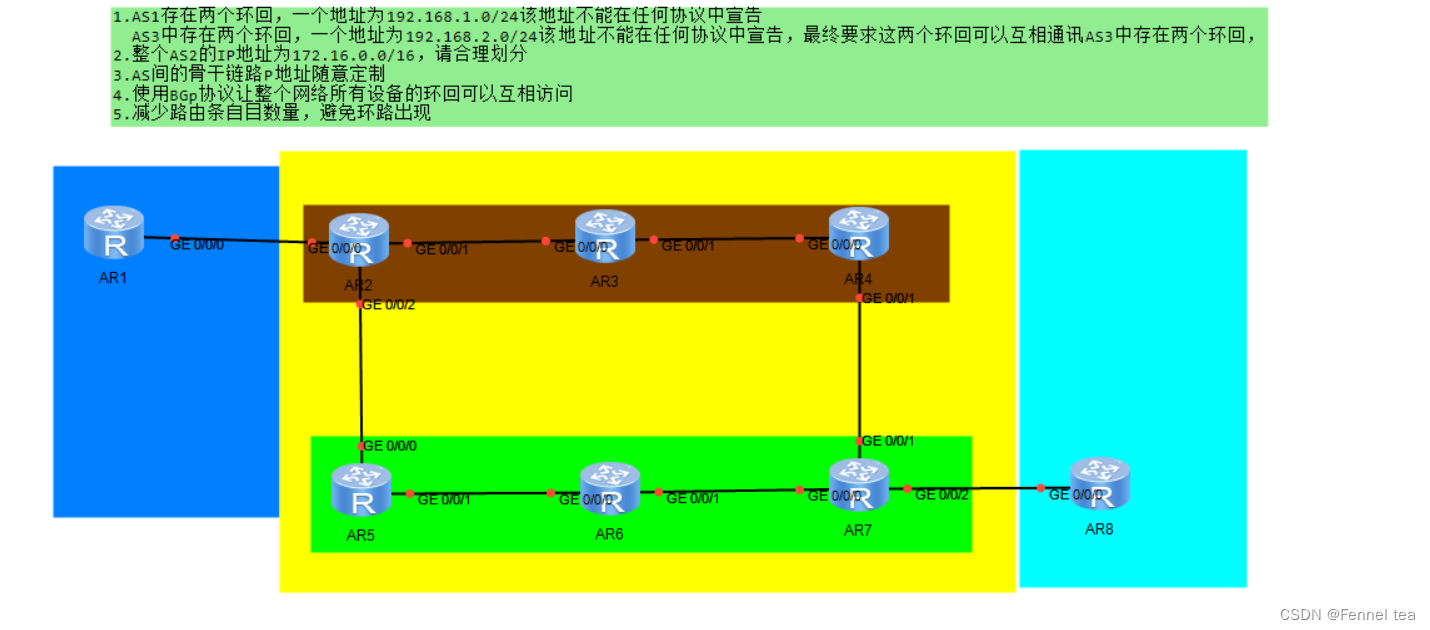

实验要求:
1,AS1存在两个环回,一个地址为192.168.1.0/24该地址不能在任何协议中宣告
AS3中存在两个环回,一个地址为192.168.2.0/24该地址不能在任何协议中宣告,最终要求这两个环回可以互相通讯AS3中存在两个环回,
2,整个AS2的IP地址为172.16.0.0/16,请合理划分。
3,AS间的骨干链路P地址随意定制。
4,使用BGP协议让整个网络所有设备的环回可以互相访问。
5,减少路由条自目数量,避免环路出现。
实验步骤
第一步:地址划分
172.16.0.0/16 172.16.0.0/24 172.16.1.0/24
骨干链路地址为172.16.0.0/24划分至30位
172.16.0.0/30
172.16.0.4/30
.....以此类推
建邻环回地址为172.16.1.0/24下的主机地址
172.16.1.2/32
172.16.1.3/32
....以此类推
用户网段为
172.16.2.0/24
172.16.3.0/24
....以此类推
第二步:配置IP地址
R1
[R1]int l 0
[R1-LoopBack0]ip ad 1.1.1.1 24
[R1-LoopBack0]int l1
[R1-LoopBack1]ip ad 192.168.1.1 24
[R1-LoopBack1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip ad 12.1.1.1 24
R2
[R2]int l 0
[R2-LoopBack0]ip ad 172.16.1.2 32
[R2-LoopBack0]int l1
[R2-LoopBack1]ip ad 172.16.2.1 24
[R2-LoopBack1]int g 0/0/0
[R2-GigabitEthernet0/0/0]ip ad 12.1.1.2 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip ad 172.16.0.1 30
[R2-GigabitEthernet0/0/1]int g 0/0/2
[R2-GigabitEthernet0/0/2]ip ad 172.16.0.13 30
R3
[R3]int l0
[R3-LoopBack0]ip ad 172.16.1.3 32
[R3-LoopBack0]int l1
[R3-LoopBack1]ip ad 172.16.3.1 24
[R3-LoopBack1]int g0/0/0
[R3-GigabitEthernet0/0/0]ip ad 172.16.0.2 30
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]ip ad 172.16.0.5 30
R4
[R4]int l0
[R4-LoopBack0]ip ad 172.16.1.4 32
[R4-LoopBack0]int l1
[R4-LoopBack1]ip ad 172.16.4.1 24
[R4-LoopBack1]int g 0/0/0
[R4-GigabitEthernet0/0/0]ip ad 172.16.0.6 30
[R4-GigabitEthernet0/0/0]int g0/0/1
[R4-GigabitEthernet0/0/1]ip ad 172.16.0.9 30
R5
[R5]int l0
[R5-LoopBack0]ip ad 172.16.1.5 32
[R5-LoopBack0]int l1
[R5-LoopBack1]ip ad 172.16.5.1 24
[R5-LoopBack1]int g 0/0/0
[R5-GigabitEthernet0/0/0]ip ad 172.16.0.14 30
[R5-GigabitEthernet0/0/0]int g 0/0/1
[R5-GigabitEthernet0/0/1]ip ad 172.16.0.17 30
R6
[R6]int l0
[R6-LoopBack0]ip ad 172.16.1.6 32[R6-LoopBack0]int l1
[R6-LoopBack1]ip ad 172.16.6.1 24[R6]int g 0/0/0
[R6-GigabitEthernet0/0/0]ip ad 172.16.0.18 30
[R6-GigabitEthernet0/0/0]int g0/0/1
[R6-GigabitEthernet0/0/1]ip ad 172.16.0.21 30
R7
[R7]int l0
[R7-LoopBack0]ip ad 172.16.1.7 32
[R7-LoopBack0]int l1
[R7-LoopBack1]ip ad 172.16.7.1 24
[R7-LoopBack1]int g0/0/0
[R7-GigabitEthernet0/0/0]ip ad 172.16.0.22 30
[R7-GigabitEthernet0/0/0]int g0/0/1
[R7-GigabitEthernet0/0/1]ip ad 172.16.0.10 30
[R7-GigabitEthernet0/0/1]int g0/0/2
[R7-GigabitEthernet0/0/2]ip ad 78.1.1.7 24
R8
[R8]int l0
[R8-LoopBack0]ip ad 8.8.8.8 24
[R8-LoopBack0]int l1
[R8-LoopBack1]ip ad 192.168.2.1 24
[R8-LoopBack1]int g0/0/0
[R8-GigabitEthernet0/0/0]ip ad 78.1.1.8 24
第三步:配置OSPF 宣告网段
R2
[R2]ospf 1
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255
R3
[R3]ospf 1
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255
R4
[R4]ospf 1
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255
R5
[R5]ospf 1
[R5-ospf-1]area 0
[R5-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255
R6
[R6]ospf 1
[R6-ospf-1]area 0
[R6-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255
R7
[R7]ospf 1
[R7-ospf-1]area 0
[R7-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255
第四步:更改业务网段为24
更改之前

R2
[R2]int l1
[R2-LoopBack1]ospf network-type broadcast
R3
[R3]int l1
[R3-LoopBack1]ospf network-type broadcast
R4
[R4]int l1
[R4-LoopBack1]ospf network-type broadcast
R5
[R5]int l1
[R5-LoopBack1]ospf network-type broadcast
R6
[R6]int l1
[R6-LoopBack1]ospf network-type broadcast
R7
[R7]int l1
[R7-LoopBack1]ospf network-type broadcast
更改之后

第五步:在R1和R2之间与R7和R8上写静态,起BGP
写静态
R1和R2
[R1]ip route-static 172.16.1.2 32 12.1.1.2
[R2]ip route-static 1.1.1.1 32 12.1.1.1
R7和R8
[R7]ip route-static 8.8.8.8 32 78.1.1.8
[R8]ip route-static 172.16.1.7 32 78.1.1.7
写BGP
R1
[R1]bgp 1
[R1-bgp]router-id 1.1.1.1
[R1-bgp]peer 172.16.1.2 as-number 2
[R1-bgp]peer 172.16.1.2 connect-interface LoopBack 0
[R1-bgp]peer 172.16.1.2 ebgp-max-hop 2
R2
[R2]bgp 64512
[R2-bgp]router-id 172.16.1.2
[R2-bgp]confederation id 2
[R2-bgp]peer 1.1.1.1 as-number 1
[R2-bgp]peer 1.1.1.1 connect-interface LoopBack 0
[R2-bgp]peer 1.1.1.1 ebgp-max-hop 2
[R2-bgp]peer 172.16.1.3 as-number 64512
[R2-bgp]peer 172.16.1.3 connect-interface LoopBack 0
[R2-bgp]peer 172.16.1.3 next-hop-local
[R2-bgp]confederation peer-as 64513
[R2-bgp]peer 172.16.1.5 as-number 64513
[R2-bgp]peer 172.16.1.5 connect-interface LoopBack 0
[R2-bgp]peer 172.16.1.5 ebgp-max-hop 2
R3
[R3]bgp 64512
[R3-bgp]router-id 172.16.1.3
[R3-bgp]confederation id 2
[R3-bgp]peer 172.16.1.2 as-number 64512
[R3-bgp]peer 172.16.1.2 connect-interface LoopBack 0
[R3-bgp]peer 172.16.1.4 as-number 64512
[R3-bgp]peer 172.16.1.4 connect-interface LoopBack 0
R4
[R4]bgp 64512
[R4-bgp]router-id 172.16.1.4
[R4-bgp]confederation id 2
[R4-bgp]peer 172.16.1.3 as-number 64512
[R4-bgp]peer 172.16.1.3 connect-interface LoopBack 0
[R4-bgp]confederation peer-as 64513
[R4-bgp]peer 172.16.1.7 as-number 64513
[R4-bgp]peer 172.16.1.7 connect-interface LoopBack 0
[R4-bgp]peer 172.16.1.7 ebgp-max-hop 2
R5
[R5]bgp 64513
[R5-bgp]router-id 172.16.1.5
[R5-bgp]confederation id 2
[R5-bgp]confederation peer-as 64512
[R5-bgp]peer 172.16.1.2 as-number 64512
[R5-bgp]peer 172.16.1.2 connect-interface LoopBack 0
[R5-bgp]peer 172.16.1.2 ebgp-max-hop 2
[R5-bgp]peer 172.16.1.6 as-number 64513
[R5-bgp]peer 172.16.1.6 connect-interface LoopBack 0
R6
[R6]bgp 64513
[R6-bgp]router-id 172.16.1.6
[R6-bgp]confederation id 2
[R6-bgp]peer 172.16.1.5 as-number 64513
[R6-bgp]peer 172.16.1.5 connect-interface LoopBack 0
[R6-bgp]peer 172.16.1.7 as-number 64513
[R6-bgp]peer 172.16.1.7 connect-interface LoopBack 0
R7
[R7]bgp 64513
[R7-bgp]router-id 172.16.1.7
[R7-bgp]confederation id 2
[R7-bgp]peer 172.16.1.6 as-number 64513
[R7-bgp]peer 172.16.1.6 connect-interface LoopBack 0
[R7-bgp]peer 172.16.1.6 next-hop-local[R7-bgp]confederation peer-as 64512
[R7-bgp]peer 172.16.1.4 as-number 64512
[R7-bgp]peer 172.16.1.4 connect-interface LoopBack 0
[R7-bgp]peer 172.16.1.4 ebgp-max-hop 2[R7-bgp]peer 8.8.8.8 as-number 3
[R7-bgp]peer 8.8.8.8 connect-interface LoopBack 0
[R7-bgp]peer 8.8.8.8 ebgp-max-hop 2
R8
[R8]bgp 3
[R8-bgp]router-id 8.8.8.8
[R8-bgp]peer 172.16.1.7 as-number 2
[R8-bgp]peer 172.16.1.7 connect-interface LoopBack 0
[R8-bgp]peer 172.16.1.7 ebgp-max-hop 2
第六步:发布路由实现换回可以相互访问
[R2]bgp 64512
[R2-bgp]network 172.16.2.0 24
[R2-bgp]network 172.16.3.0 24
[R2-bgp]network 172.16.4.0 24
[R2-bgp]network 172.16.5.0 24
[R2-bgp]network 172.16.6.0 24
[R2-bgp]network 172.16.7.0 24

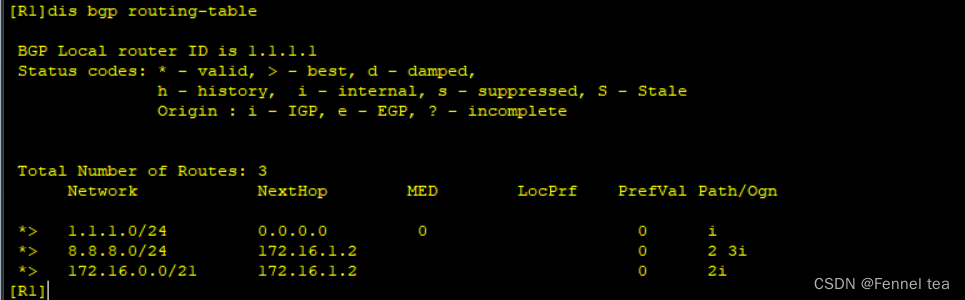

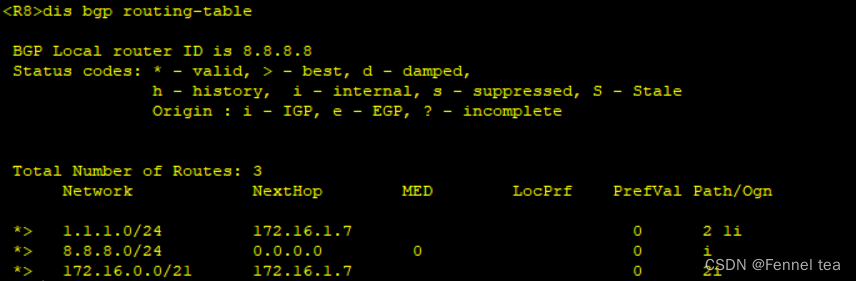

发布之后还是有一部分如上图查看不到路由信息这时候我们需要在R3上做反射
[R3]bgp 64512
[R3-bgp]peer 172.16.1.2 reflect-client
第七步:建立GRE隧道,来实现两个换回的通讯
在建立隧道之前我们应当宣告
[R1-bgp]network 1.1.1.0 24
[R8-bgp]network 8.8.8.0 24
建立GRE
R1
[R1]int tu 0/0/0
[R1-Tunnel0/0/0]tunnel-protocol gre
[R1-Tunnel0/0/0]ip ad 10.1.1.1 24[R1-Tunnel0/0/0]source 1.1.1.1
[R1-Tunnel0/0/0]destination 8.8.8.8[R1]ip route-static 192.168.2.0 24 Tunnel 0/0/0
R8
[R8]int tu 0/0/0
[R8-Tunnel0/0/0]tunnel-protocol gre
[R8-Tunnel0/0/0]ip ad 10.1.1.2 24
[R8-Tunnel0/0/0]source 8.8.8.8
[R8-Tunnel0/0/0]destination 1.1.1.1[R8]ip route-static 192.168.1.0 24 Tunnel 0/0/0

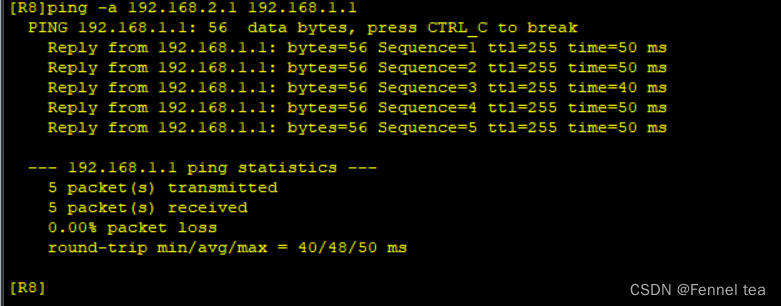

第八步:减少路由条目
[R2]bgp 64512
[R2-bgp]aggregate 172.16.0.0 21 detail-suppressed


实验到此就基本完成了!
