SysML需求图（一）：初识需求图

SysML（系统建模语言）的需求图，是一幅生动展现系统需求及其错综复杂关系的精彩画卷，它不仅专业，而且充满了探索系统奥秘的乐趣。下面，就让我们一同揭开SysML需求图的神秘面纱吧！

一、需求图：系统需求的“导航图”

想象一下，你正在规划一场复杂的太空探险任务，需要确保飞船的每一个部件、每一项功能都完美无瑕。这时，SysML需求图就如同你的探险任务“导航图”，它清晰地标注了所有关键需求及其相互之间的联系。

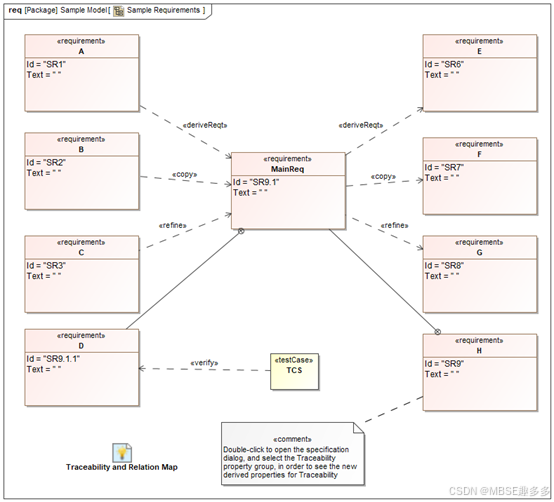

在SysML中，需求图是用来描述需求之间的关系，以及需求与其他涉及元素（如模块、用例、测试案例等）之间关系的图形表示。它就像一张错综复杂的网络，将系统的各个部分紧密相连。

二、基本元素：需求的“身份证”

需求图的基本元素包括一个矩形的标识框，这个框里有两个关键属性：id和text。id是需求的唯一标识，就像每个人的身份证号一样，确保需求在系统中的唯一性；而text则用来描述需求的具体内容，就像给需求贴上了一张“身份证”，让人一眼就能认出它的真面目。

三、七种需求关系：需求的“家族谱”

SysML需求图中规定了七种需求关系，它们就像需求的“家族谱”，揭示了需求之间的内在联系。

• 包含关系：就像一个大家庭里有许多小家庭一样，一个总体的大需求可以分解为多个子需求。这种层级关系在需求图中一目了然。

• 追踪关系：它表达了一种基本的依赖关系，就像一条线索，连接着提供方元素和客户端元素。当提供方元素发生变化时，客户端元素也可能需要相应调整。

• 满足关系：这是一种断言，说明某个模型元素（如模块）能够满足特定的需求。就像一份承诺书，让人对系统的实现充满信心。

• 验证关系：它建立了测试方法和需求之间的验证关系，就像一场考试，用来检验需求是否真正得到满足。

• 派生关系：通过一个需求派生出其他需求，就像一棵树，从主干生出许多枝桠。这种关系在需求演化和细化过程中尤为重要。

• 精化关系：用来进一步精细化需求，对需求进行更具体的描述。它就像给需求穿上了一件“精致的外衣”，让人更加清晰地看到需求的本质。

• 复制关系：由一个需求完全复制出另一个需求，就像克隆技术一样，可以快速生成相似的需求实例。

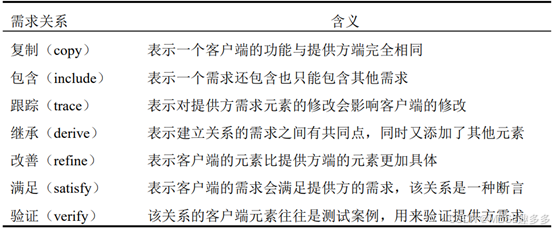

归纳如下：

四、需求图的魅力：可视化与系统工程的完美结合

需求图之所以生动有趣，是因为它将抽象的系统需求以图形化的方式呈现出来，让人一目了然。同时，它也是系统工程的得力助手，帮助工程师们更好地理解和管理系统需求，确保系统的每一个部分都能满足预期的要求。

在系统工程中，需求图的应用广泛而深入。它不仅可以用于需求分析、设计验证和测试管理等方面，还可以作为系统文档的重要组成部分，为系统的后续开发和维护提供有力的支持。

总之，SysML需求图是一幅生动展现系统需求及其关系的精彩画卷。它以专业的图形化方式呈现了系统需求的内在联系和层次结构，为系统工程提供了有力的支持和保障。让我们在探索系统的奥秘时，更加游刃有余、信心满满！
