文章介绍了无人驾驶车辆模型预测控制（MPC）的算法原理，特别是在高速行驶时考虑动力学特性的必要性。通过CarSim和Matlab进行联合仿真，展示了如何使用MPC进行轨迹跟踪控制，并给出了具体的S函数控制器代码实现，包括状态更新和输出计算。此外，文章还讨论了二次规划在解决控制增量问题中的应用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

参考

《无人驾驶车辆模型预测控制》（第二版）第四章详细学习——算法部分_总系学不废的博客-优快云博客
 【控制】模型预测控制MPC08.01总结修正.105664978_哔哩哔哩_bilibili
MPC（3）常用车辆模型
 【MATLAB】无人驾驶车辆的模型预测控制技术（精简讲解和代码）【运动学轨迹规划】_无人驾驶车辆模型预测控制第二版_非线性光学元件的博客-优快云博客
 基于动力学模型的无人驾驶车辆MPC轨迹跟踪算法及carsim+matlab联合仿真学习笔记_动力学mpc_@Drakie的博客-优快云博客

弄懂什么是二次规划 - 知乎 (zhihu.com)

系统的状态量是描述系统状态的物理量，如位置、速度、温度、压力等。状态量可以用来描述系统的瞬时状态。
系统的控制量是用来改变系统状态的物理量，如施加力、改变温度、改变压力等。控制量可以被用来调节系统的行为和特性。

无人车运动学模型在低速时可以较好的预测（估计）系统未来的状态，但是随着车速的提高，汽车侧向动力学特性的影响越来越明显。因此，在高速运行时，一个更加准确的无人车模型必须加入汽车的动力学特性。

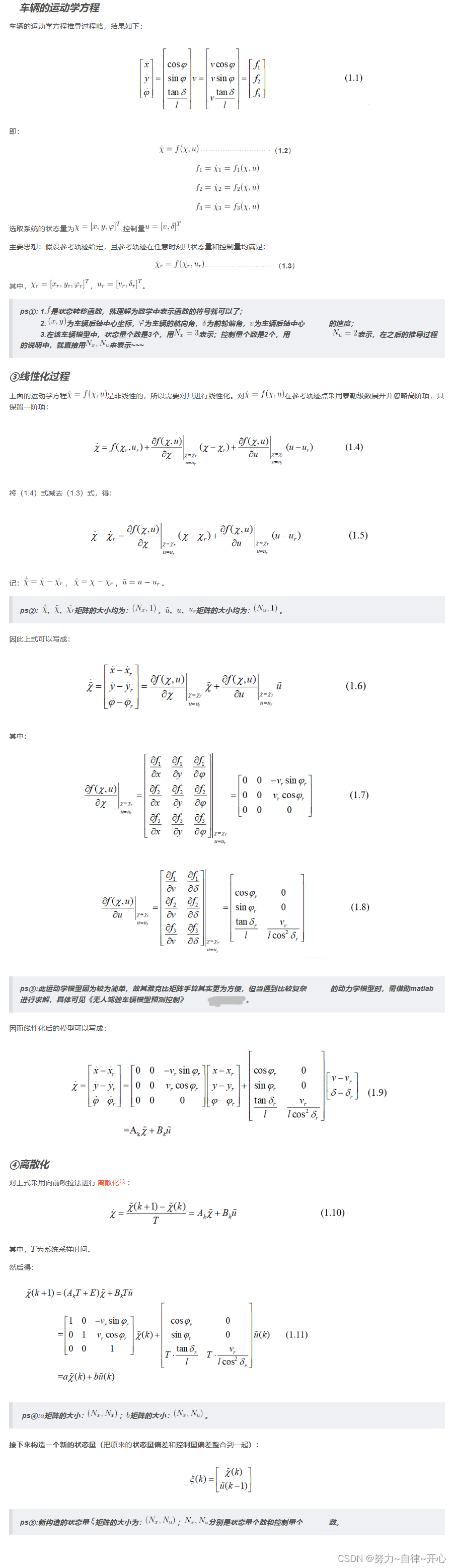

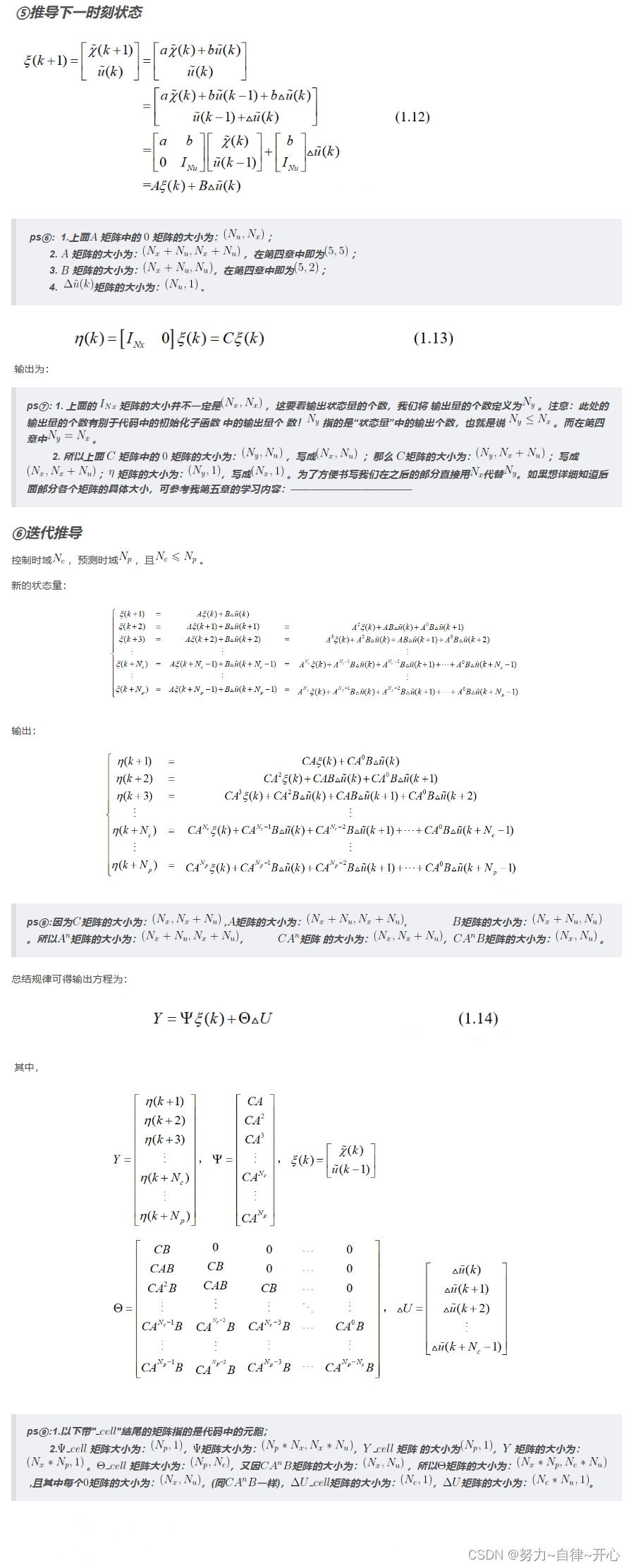

原理部分转载自：《无人驾驶车辆模型预测控制》（第2版）第五章主动转向详细学习——算法部分（非线性系统线性化）

注：

ζ(k)写成✘(k) U(K-1)的目的是为了方便公式1.12能够凑出一个△Uk，公式1.12的△U(k)应该不带～

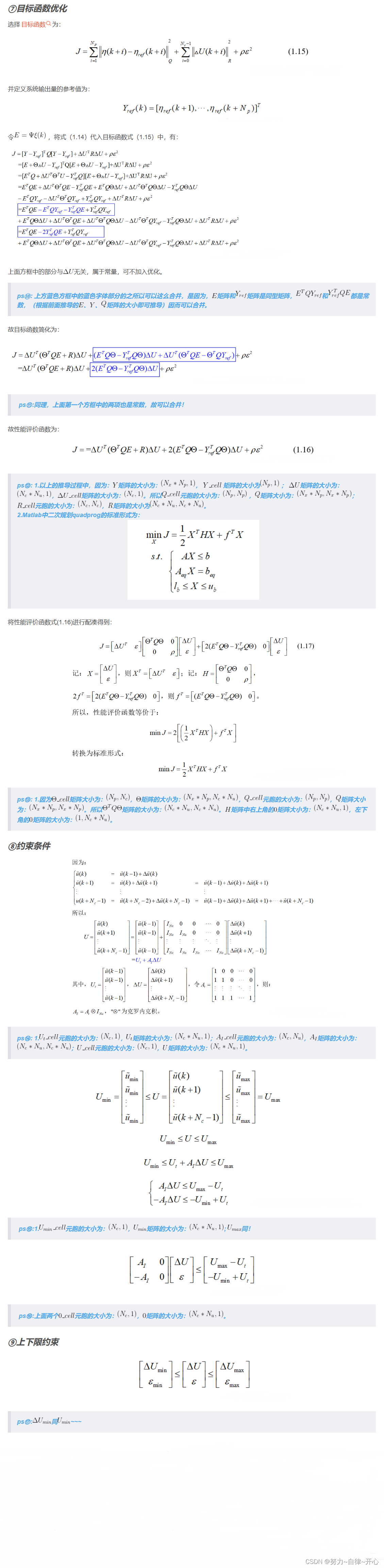

△U(k)是后面二次规划解出来的结果，解出来△Uk的目的是为了得到Uk（包含前轮转角和后轴车速）这个控制量

$U(k)=U_{r}(k)+[U(k-1)-U_{r}(k-1)]+\Delta U(k)$
$U_{r}(k)$ 是当前的参考值 $U(k-1)-U_{r}(k-1)$ 是历史值。只有△U(k)是未知的，需要后续二次规划求解

仿真实现

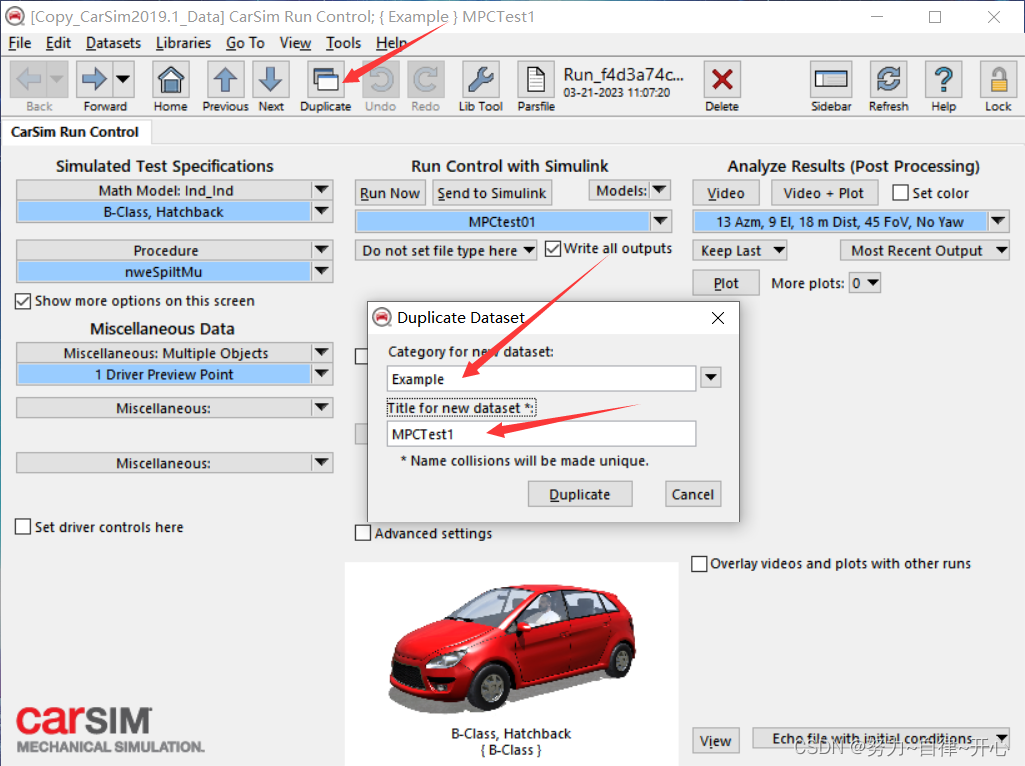

仿真软件采用 CarSim2019.1 和 MatlabR2021b

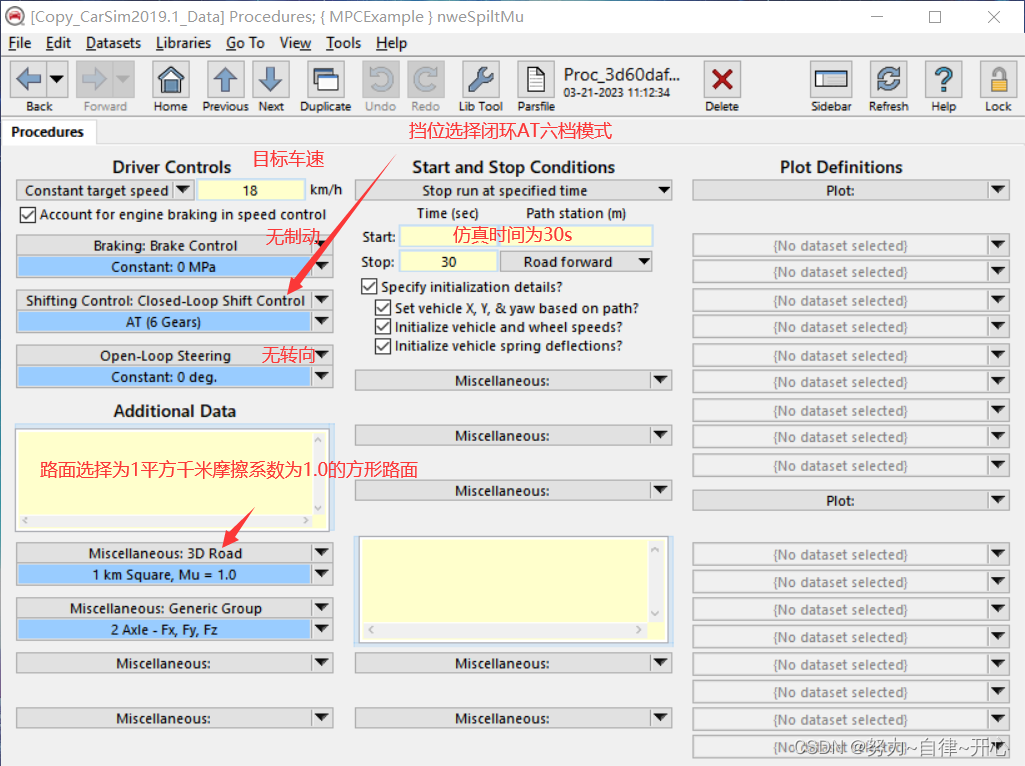

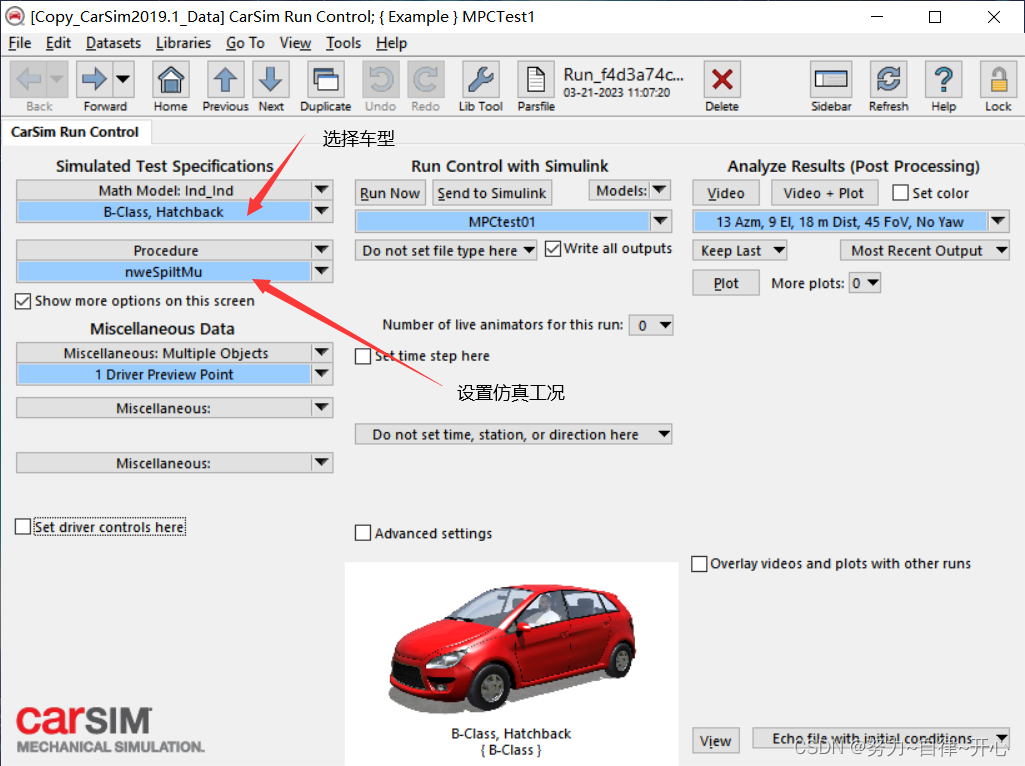

仿真工况如下

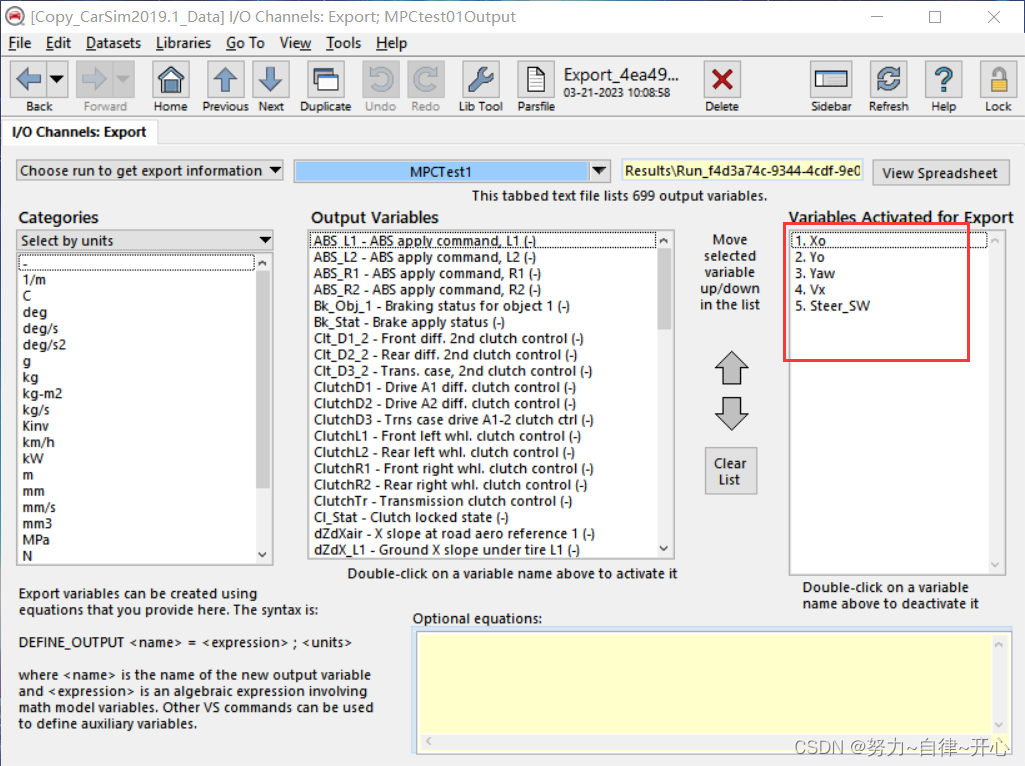

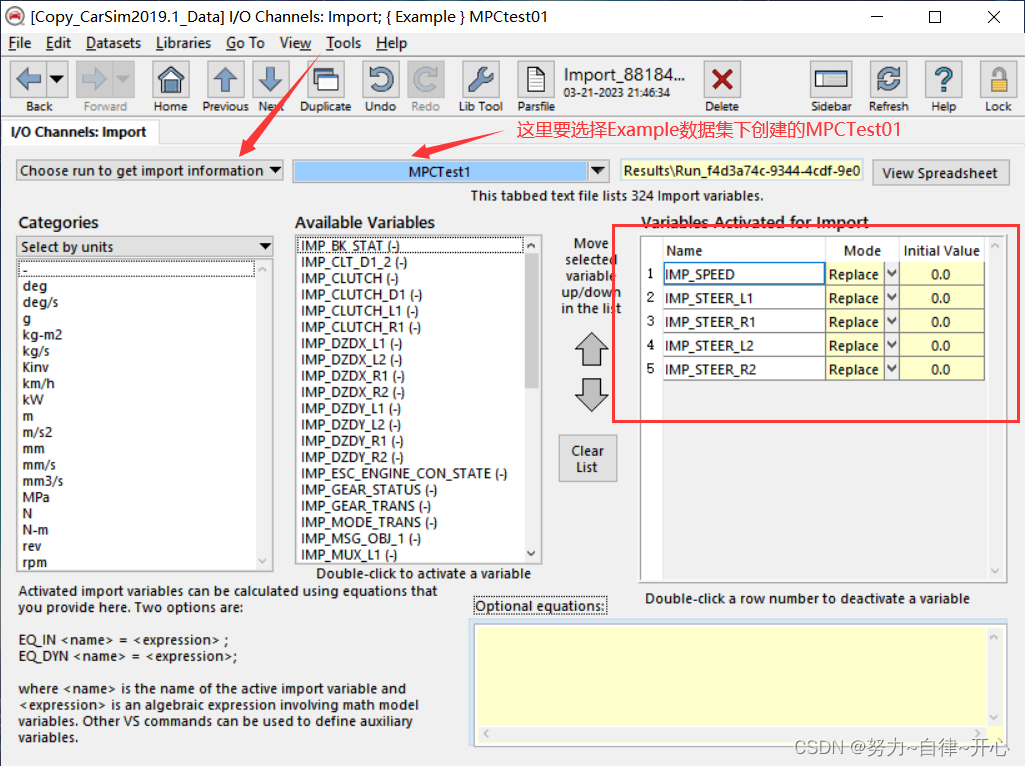

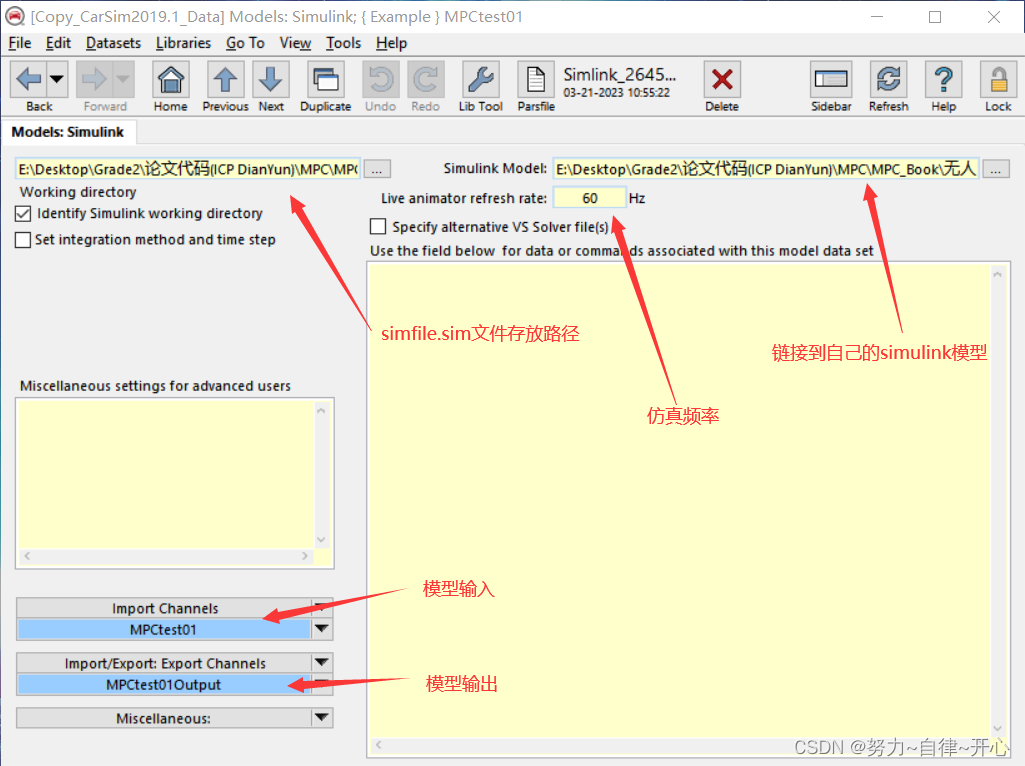

模型输入（）

模型输出

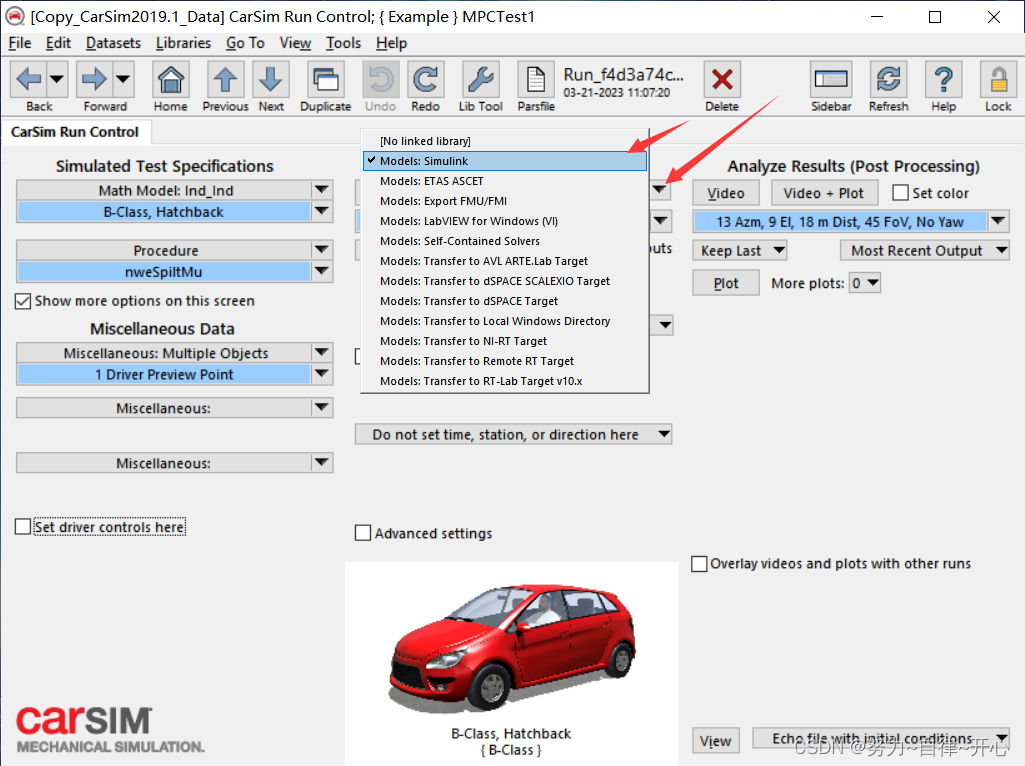

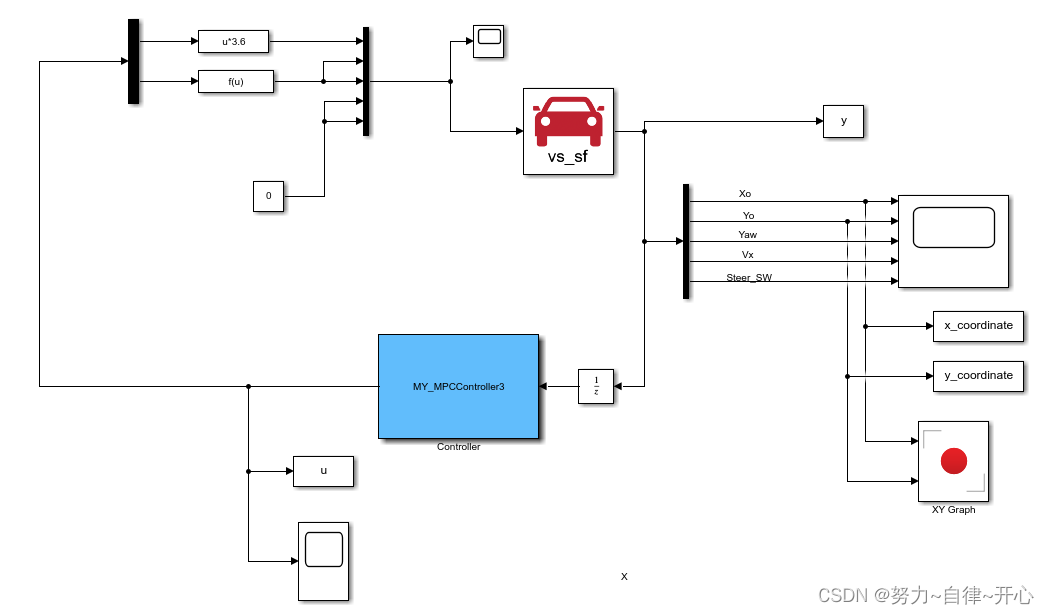

回到主界面，点击Send to Simulink

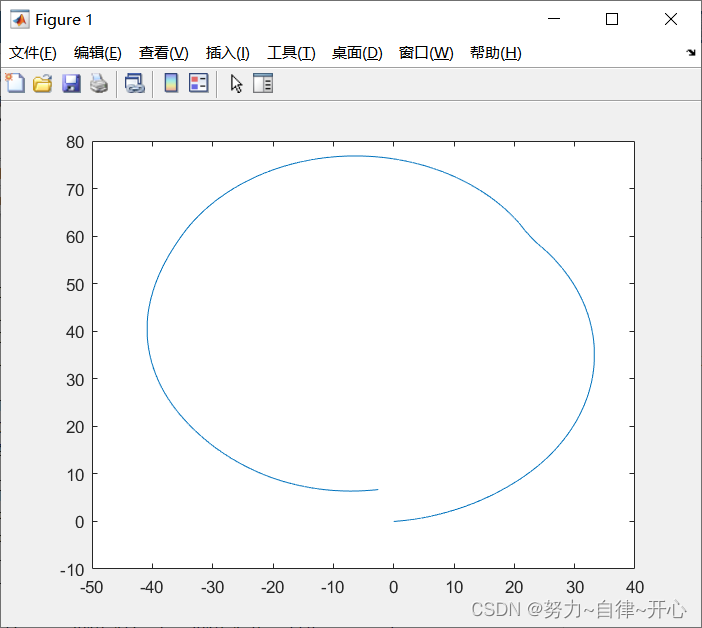

我在S函数中选择的是圆形轨迹，在命令行用 plot(x_coordinate.data,y_coordinate.data) 画图如下

MY_MPCController3.m 如下：

function [sys,x0,str,ts] = MY_MPCController3(t,x,u,flag)
%
%   该函数是写的第3个S函数控制器(MATLAB版本：R2011a)
%   限定于车辆运动学模型，控制量为速度和前轮偏角，使用的QP为新版本的QP解法
%   [sys,x0,str,ts] = MY_MPCController3(t,x,u,flag)
%
% is an S-function implementing the MPC controller intended for use
% with Simulink. The argument md, which is the only user supplied
% argument, contains the data structures needed by the controller. The
% input to the S-function block is a vector signal consisting of the
% measured outputs and the reference values for the controlled
% outputs. The output of the S-function block is a vector signal
% consisting of the control variables and the estimated state vector,
% potentially including estimated disturbance states.

switch flag
 case 0
  [sys,x0,str,ts] = mdlInitializeSizes; % Initialization

 case 2
  sys = mdlUpdates(t,x,u); % Update discrete states

 case 3
  sys = mdlOutputs(t,x,u); % Calculate outputs



 case {1,4,9} % Unused flags
  sys = [];

 otherwise
  error(['unhandled flag = ',num2str(flag)]); % Error handling
end
% End of dsfunc.

%==============================================================
% Initialization
%==============================================================

function [sys,x0,str,ts] = mdlInitializeSizes

% Call simsizes for a sizes structure, fill it in, and convert it
% to a sizes array.

sizes = simsizes;           %0个连续状态
sizes.NumContStates  = 0;
sizes.NumDiscStates  = 3; % this parameter doesn't matter 3个离散状态 x  y huai
sizes.NumOutputs     = 2; %[speed, steering] 两个输出
sizes.NumInputs      = 5; %5个输入，最后两个没用上
sizes.DirFeedthrough = 1; % Matrix D is non-empty.
sizes.NumSampleTimes = 1;
sys = simsizes(sizes);
x0 =[0;0;0];            %离散状态有几个，初始值就设成几维
global U; % store current ctrl vector:[vel_m, delta_m]
U=[0;0];
% Initialize the discrete states.
str = [];             % Set str to an empty matrix.
ts  = [0.05 0];       % sample time: [period, offset]  %采样时间 偏移量
%End of mdlInitializeSizes

%==============================================================
% Update the discrete states
%==============================================================
function sys = mdlUpdates(t,x,u)    %状态更新，将算完的状态传回来，滚动优化

sys = x;
%End of mdlUpdate.

%==============================================================
% Calculate outputs
%==============================================================
function sys = mdlOutputs(t,x,u)
    global a b u_piao;
    global U; %store chi_tilde=[vel-vel_ref; delta - delta_ref]
    global kesi;

    tic
    Nx=3;%状态量的个数
    Nu =2;%控制量的个数
    Np =60;%预测步长
    Nc=30;%控制步长
    Row=10;%松弛因子
    fprintf('Update start, t=%6.3f\n',t)
    yaw_angle =u(3)*3.1415926/180;%CarSim输出的Yaw angle为角度，角度转换为弧度

%    %直线路径
%    r(1)=5*t; %ref_x-axis
%    r(2)=5;%ref_y-axis
%    r(3)=0;%ref_heading_angle
%    vd1=5;% ref_velocity  %参考速度 是根据轨迹算出来的
%    vd2=0;% ref_steering  %参考转角


    %半径为25m的圆形轨迹, 圆心为(0, 35), 速度为5m/s
     r(1)=25*sin(0.2*t);
     r(2)=35-25*cos(0.2*t);
     r(3)=0.2*t;
     vd1=5;
     vd2=0.104;

%     %半径为35m的圆形轨迹, 圆心为(0, 35), 速度为3m/s
%     r(1)=25*sin(0.12*t);
%     r(2)=25+10-25*cos(0.12*t);
%     r(3)=0.12*t;
%     vd1=3;
%     vd2=0.104;
	%半径为25m的圆形轨迹, 圆心为(0, 35), 速度为10m/s
%      r(1)=25*sin(0.4*t);
%      r(2)=25+10-25*cos(0.4*t);
%      r(3)=0.4*t;
%      vd1=10;
%      vd2=0.104;
%     %半径为25m的圆形轨迹, 圆心为(0, 35), 速度为4m/s
%      r(1)=25*sin(0.16*t);
%      r(2)=25+10-25*cos(0.16*t);
%      r(3)=0.16*t;
%      vd1=4;
%      vd2=0.104;

    t_d =  r(3);
    kesi=zeros(Nx+Nu,1);
    kesi(1) = u(1)-r(1);%u(1)==X(1),x_offset
    kesi(2) = u(2)-r(2);%u(2)==X(2),y_offset
    heading_offset = yaw_angle - r(3); %u(3)==X(3),heading_angle_offset
    if (heading_offset < -pi)
        heading_offset = heading_offset + 2*pi;
    end
    if (heading_offset > pi)
        heading_offset = heading_offset - 2*pi;
    end
    kesi(3)=heading_offset;

     U(1) = u(4)/3.6 - vd1; % vel, km/h-->m/s
     steer_SW = u(5)*pi/180;
     steering_angle = steer_SW/18.0;
     U(2) = steering_angle - vd2;

    kesi(4)=U(1); % vel-vel_ref
    kesi(5)=U(2); % steer_angle - steering_ref
    fprintf('vel-offset=%4.2f, steering-offset, U(2)=%4.2f\n',U(1), U(2))

    T=0.05;   %采样时间
    T_all=40;%临时设定，总的仿真时间，主要功能是防止计算期望轨迹越界
    % Mobile Robot Parameters
    L = 2.6; % wheelbase of carsim vehicle 轴距
    % Mobile Robot variable


    %矩阵初始化
    u_piao=zeros(Nx+Nu, 1);
    Q=10 * eye(Nx*Np,Nx*Np);
    R=0.1*eye(Nu*Nc);
    a=[1    0   -vd1*sin(t_d)*T;
       0    1   vd1*cos(t_d)*T;
       0    0   1;];
    b=[cos(t_d)*T        0;
       sin(t_d)*T        0;
       tan(vd2)*T/L      vd1*T/(cos(vd2)^2)];

    A_cell=cell(2,2);
    B_cell=cell(2,1);
    A_cell{1,1}=a;
    A_cell{1,2}=b;
    A_cell{2,1}=zeros(Nu,Nx);
    A_cell{2,2}=eye(Nu);
    B_cell{1,1}=b;
    B_cell{2,1}=eye(Nu);

    A=cell2mat(A_cell);
    B=cell2mat(B_cell);
    C=[ 1 0 0 0 0;
        0 1 0 0 0;
        0 0 1 0 0];

    PHI_cell=cell(Np,1);
    THETA_cell=cell(Np,Nc);
    for j=1:1:Np
        PHI_cell{j,1}=C*A^j;
        for k=1:1:Nc
            if k<=j
                THETA_cell{j,k}=C*A^(j-k)*B;
            else
                THETA_cell{j,k}=zeros(Nx,Nu);
            end
        end
    end
    PHI=cell2mat(PHI_cell);%size(PHI)=[Nx*Np Nx+Nu]
    THETA=cell2mat(THETA_cell);%size(THETA)=[Nx*Np Nu*(Nc+1)]

    H_cell=cell(2,2);
    H_cell{1,1}=THETA'*Q*THETA+R;
    H_cell{1,2}=zeros(Nu*Nc,1);
    H_cell{2,1}=zeros(1,Nu*Nc);
    H_cell{2,2}=Row;
    H=cell2mat(H_cell);
    H=(H+H')/2;

    error=PHI*kesi;
    f_cell=cell(1,2);
    f_cell{1,1} = (error'*Q*THETA);
    f_cell{1,2} = 0;
    f=cell2mat(f_cell);

 %% 以下为约束生成区域
 %不等式约束
    A_t=zeros(Nc,Nc);%见falcone论文 P181
    for p=1:1:Nc
        for q=1:1:Nc
            if q<=p
                A_t(p,q)=1;
            else
                A_t(p,q)=0;
            end
        end
    end
    A_I=kron(A_t,eye(Nu));%对应于falcone论文约束处理的矩阵A,求克罗内克积
    Ut=kron(ones(Nc,1), U);%
    umin=[-10.5;  -0.436];%[min_vel, min_steer]维数与控制变量的个数相同
    umax=[10.0;   0.436]; %[max_vel, max_steer],%0.436rad = 25deg
    delta_umin = [-0.5;  -0.082]; % 0.0082rad = 0.47deg
    delta_umax = [0.5;  0.082];

    Umin=kron(ones(Nc,1),umin);
    Umax=kron(ones(Nc,1),umax);
    A_cons_cell={A_I zeros(Nu*Nc, 1); -A_I zeros(Nu*Nc, 1)};
    b_cons_cell={Umax-Ut;-Umin+Ut};
    A_cons=cell2mat(A_cons_cell);%（求解方程）状态量不等式约束增益矩阵，转换为绝对值的取值范围
    b_cons=cell2mat(b_cons_cell);%（求解方程）状态量不等式约束的取值

   % 状态量约束
    delta_Umin = kron(ones(Nc,1),delta_umin);
    delta_Umax = kron(ones(Nc,1),delta_umax);
    lb = [delta_Umin; 0];%（求解方程）状态量下界，包含控制时域内控制增量和松弛因子
    ub = [delta_Umax; 10];%（求解方程）状态量上界，包含控制时域内控制增量和松弛因子

    %% 开始求解过程
%     options = optimset('Algorithm','active-set');  %新版quadprog不能用有效集法，这里选择内点法
    options = optimset('Algorithm','interior-point-convex');
    warning off all  % close the warnings during computation
    [X, fval,exitflag]=quadprog(H, f, A_cons, b_cons,[], [],lb,ub,[],options);%X为一系列的deta(U),fval为代价函数的具体值
    fprintf('quadprog EXITFLAG = %d\n',exitflag);

    %% 计算输出
    u_piao(1)=X(1);   %车速
    u_piao(2)=X(2);   %转角
    U(1)=kesi(4)+u_piao(1);%用于存储上一个时刻的控制量
    U(2)=kesi(5)+u_piao(2);
    u_real(1) = U(1) + vd1;  %vd1参考值
    u_real(2) = U(2) + vd2;

    sys= [u_real(1); u_real(2)]; % vel, steering, x, y
    toc
% End of mdlOutputs.
