FLASH闪存

程序现象：
1、读写内部FLASH

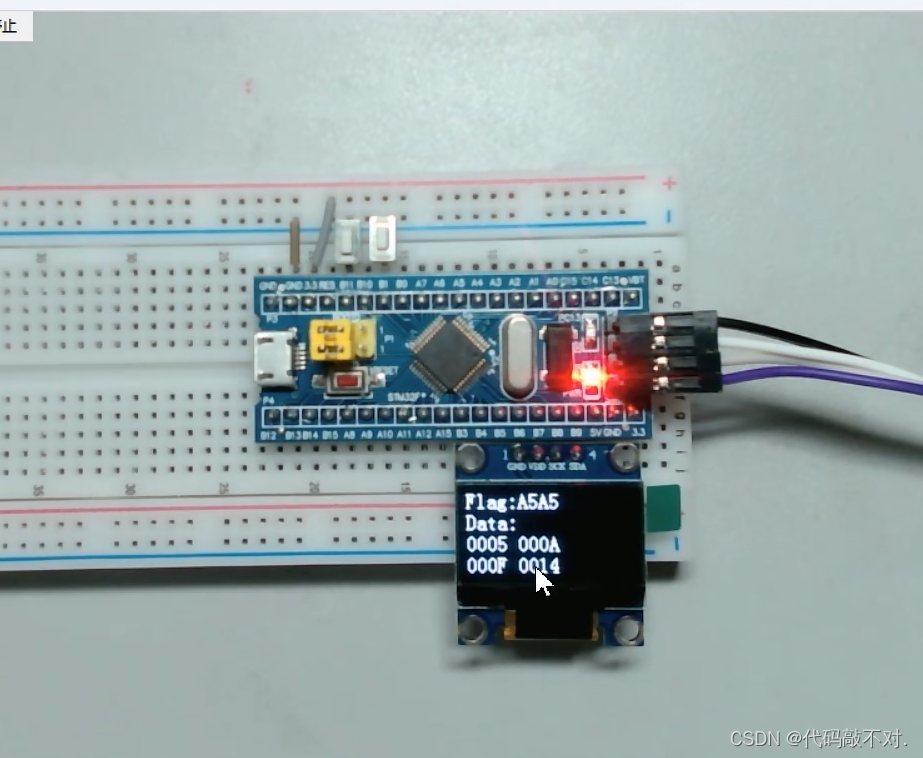

这个代码的目的，就是利用内部flash程序存储器的剩余空间，来存储一些掉电不丢失的参数。所以这里的程序是按下K1变换一下测试数据，然后存储到内部FLASH，按下K2把所有参数清0，最后OIED显示一下。
这里OLED显示Flag、Data 。Flag当做标志位，内容定义为：A5A5。Flag作用：判断之前是不是存储过数据，如果存储过，直接读取；如没有存储过，就先初始化。
Data：是要掉电存储的数据。
在这里插入图片描述
2，读取芯片ID

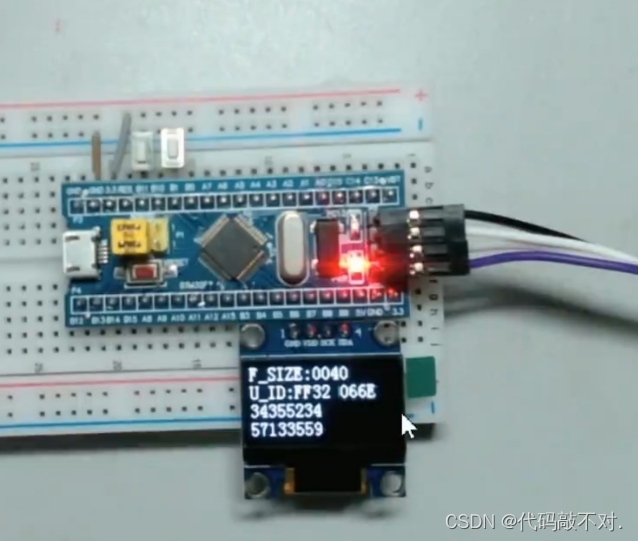

在stm32里，指定地址下，存储有原厂写入的ID号，使用指针的方式读取，就可以得到ID号。
OLED可以看到，有2个ID号：第一个是F_SIZE，表示芯片FLASH容量。0040表示FLASH容量，单位是KB，换成十进制是64KB。
第二个是U_ID，是96位芯片唯一ID号，每个芯片ID号都不一样。
在这里插入图片描述

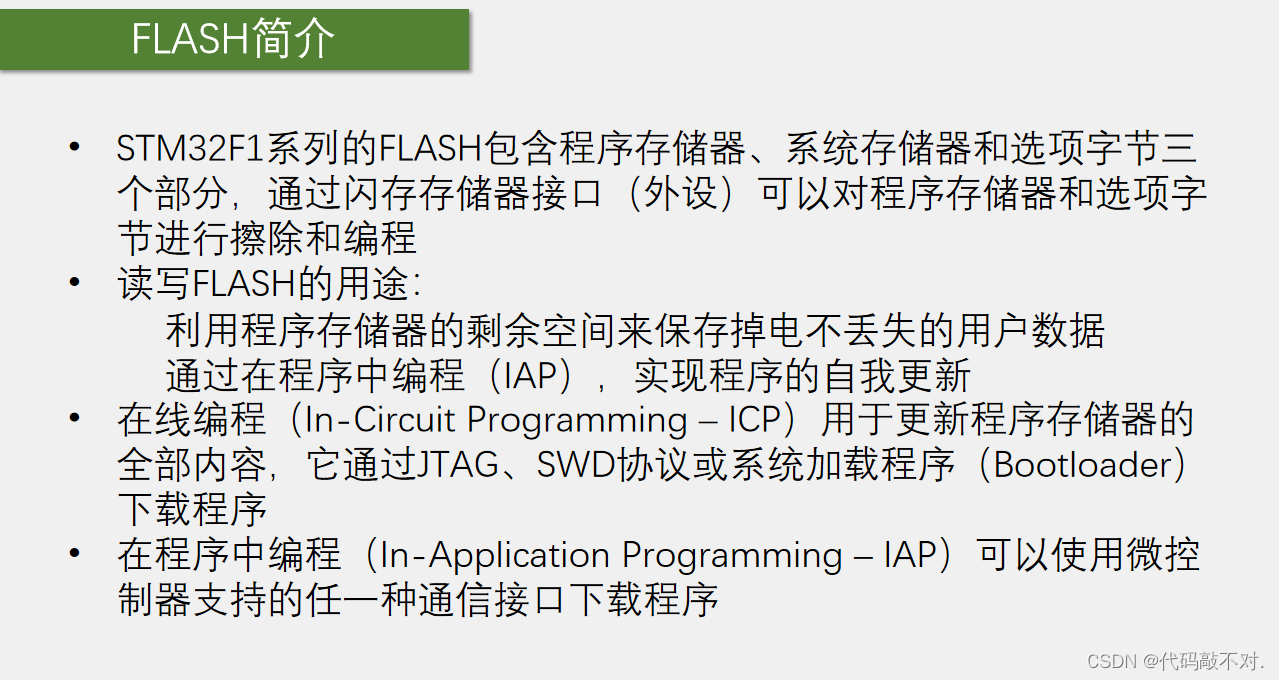

STM32内部FLASH闪存简介

在这里插入图片描述
读写FLASH的用途：
利用程序存储器的剩余空间来保存掉电不丢失的用户数据
通过在程序中编程（IAP），实现程序的自我更新

第一个用途，对于我们这个C8T6芯片来说，它的程序存储器容量是64K，一般我们写个简单的程序，可能就只占前面的很小一部分空间，剩下的大片空余空间我们就可以加以利用，比如存储一些我们自定义的数据，而且可以充分利用资源。不过这里要注意我们在选取存储区域时，一定不要覆盖了原有的程序，要不然程序自己把自己给破坏了，一般存储少量的参数，我们就选最后几页存储就行了、

第二个用途，通过在程序中编程IAP，实现程序的自我更新。我们在存储用户数据时要避开程序本身，以免破坏程序，但如果我们就非要修改程序本身，这会发生什么呢，在程序中编程，利用程序来修改程序本身，实现程序的自我更新，这个在程序中编程就是IAP，是用来实现程序升级的。

在线编程（ ICP）：这个JTAG SWD就是仿真器下载程序，每次下载都是把整个程序完全更新掉，那系统加载程序就是系统存储器的BOOTLOADER，也就是串口下载，串口下载也是更新整个程序，这就是我们一直在用的ICP下载方式。

在程序中编程（ IAP），它可以使用微控制器支持的任意一种通信接口下载程序。实现过程：

比如这是整个程序存储器，我们首先需要自己写一个BOOTLOADER程序，并且存放在程序更新时不会覆盖的地方，然后需要更新程序时，我们控制程序跳转到这BOOTLOADER这里来，在这里面我们就可以接收任意一种通讯接口传过来的数据，比如串口、USB、蓝牙转串口、WIFI转串口等等，这个传过来的数据就是待更新的程序，然后我们控制flash读写，把收到的程序写入到前面程序正常运行的地方，写完之后再控制程序跳转回正常运行的地方，或者直接复位，这样程序就完成了自我升级。

区别：IAP就是和系统存储器这个的BOOTLOADER一样。系统存储器的BOOTLOADER，只能配置boot引脚触发启动。而我们自己写BOOTLOADER的话，就可以想怎么收怎么收，并且在整个升级过程，程序都可以自主完成。
