SFP接口设计（一）

1.光模块的简介

        SFP是光模块里面应用最广泛的一个接口形态。

        光模块是光收发立体模块的简称，它既可以完成光对电的转换，也可以完成电对光的转换，所以它是收发一体的。接收部分它还是完成光对电的转换发送部分，它是完成电对光的转换，对外传输的线缆就是光纤。

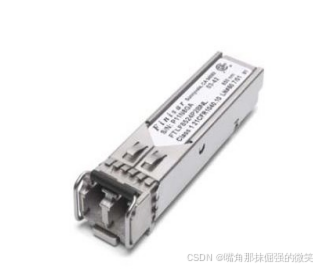

        现在光模块是应用越来越广泛了，就是除了我们平时用的网口，还有这样的光纤接口，比如下图这个光模块，这是一个4.25G的光模块，它就同时可以支持百兆的网络传输。

        1.2.光模块分类：

        按封装：SFF、SFP、XFP、SFP+、X2、XENPARK、300pin 等。

        按速率：155M、622M、1.25G、2.5G、4.25G、10G、40G 等。

        按波长：常规波长、CWDM、DWDM 等。

        按模式：单模光纤(黄色)、多模光纤(橘红色)

        光模块的分类也是非常多的，可以按封装去分不同的封装，可以把它划分成不同的类型。像SFF、SFP，还有SFP加等等非常多。

        也可以按速率去分不同的光模块，它能够达到的速率是不一样的，比如慢一点的155M、622M，那速率高的1.25G的用的非常多，2.5G的4.25G用的都非常多。

        按波长也可以分以上几种，因为它每一种类型传输的波长是不一样。

        也可以按模式分为单模的光纤也分为多模的光纤。看它的颜色，如果它的光纤是黄色的，那它就是单模的。如果它的光纤是橘红色的，通常都是多模的。

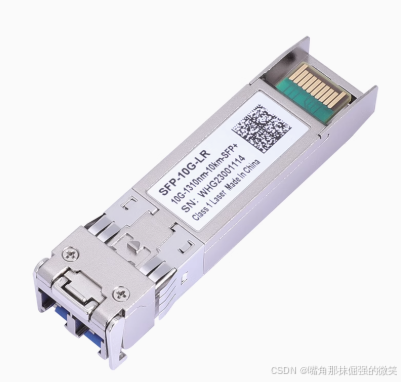

        上图就是一个光模块儿，它内部是一个电路，这一个电路它就可以完成光对电的转换，也可以完成电对光的转换。左端插的是光纤这边插的光纤一收一发能插两根线。进来的肯定就是光再把光啊转换成电，然后到我们的主板，主板发的信号通过电再转换成光再出去。

        在我们主板上通常的模块都是模组，直接是即插即用的，那在主板设计上往往用到的是光模块的座子就光模块的连接器，直接买个光模块插上去就OK了。
