数码管显示的基本情况及硬件原理图解析

蓝桥杯单片机的数码管是共阳极数码管。

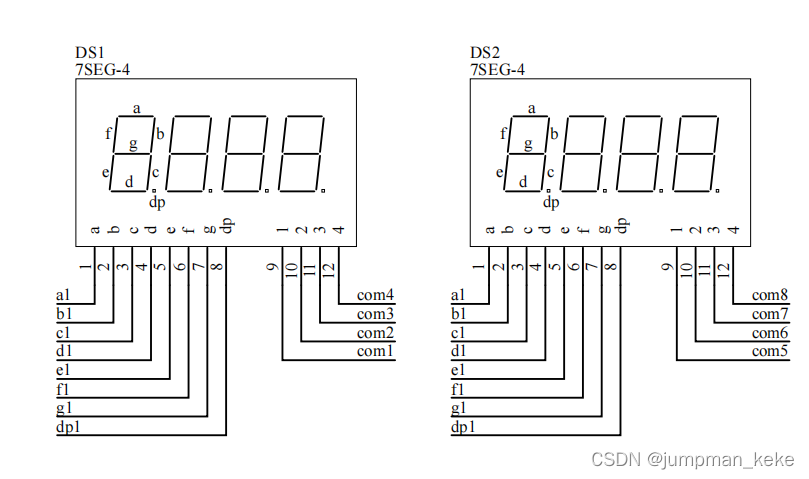

在这里插入图片描述
就是ds1与ds2分别是两个数码管，共同组成八位的显示。以ds1举例，a1到g1是段选（就是亮什么），dp1是控制小数点（哪一个小数点亮），com1到4则是位选（就是哪一位亮）。

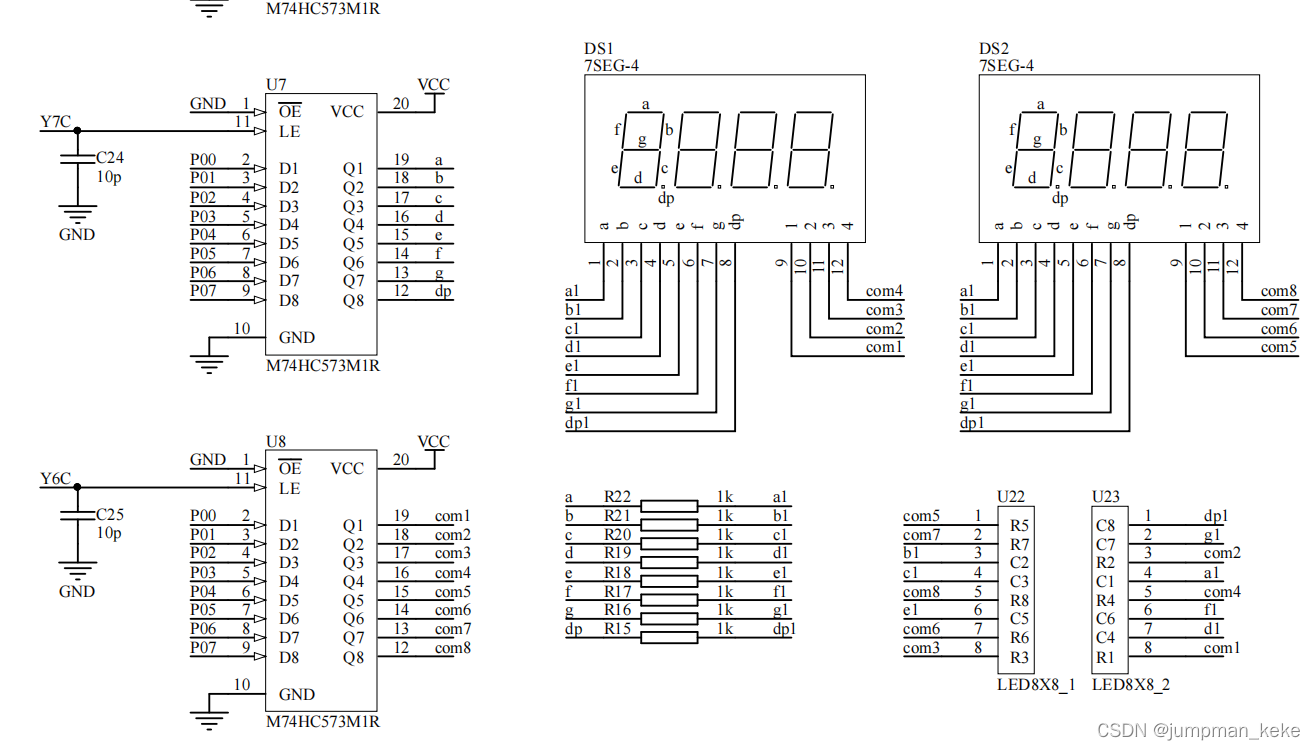

在这里插入图片描述
接着左上角的U7是控制段选的锁存器，左下角的U8是控制U8的位选锁存器。配合led那章可知数据传入传出。led章节网址

接着右下角的LED8X8_1和LED8X8_2是单片机的两个点阵插排，暂时不用考率。

下边一行中间的一排排电阻是段选连接数码管之间的限流电阻，它存在的意义就是防止电流过大，一方面因为数码管共阳极，只有输入为0时候相应的段选亮，降低电压，一方面为了保护数码管太亮，损坏寿命。

软件代码

#include
