储能系统各部分的功能

电芯/包堆 BMS:电池过充、过放、过热保护、平衡管理、SOC预测等

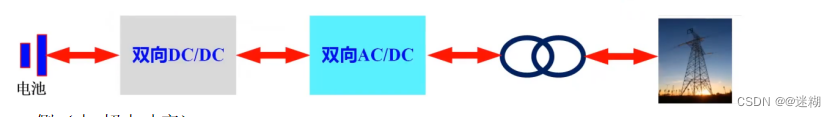

电能变换PCS（储能变流器）：AC/DC、DC/DC双向电能变换、充放电、逆变并网等

能量管理系统EMS：能量调度、信息云管控等

其他单位：消防、安全管理等

能源管理系统（EMS）是新能源储能行业中一种关键的智能化技术。它的作用类似于大脑，能够监控、控制和优化能源系统的运行，为储能设施提供高效稳定的能源管理。

能量管理系统（Energy Management System，EMS）是一种集软硬件于一体的智能化系统，用于监控、控制和优化能源系统中的能量流动和能源消耗。它基于数据采集、分析和决策支持技术，能够实时监测能源设备的运行状态、能源消耗情况以及环境条件，从而实现对能源的高效管理和优化

参考这篇文章https://blog.youkuaiyun.com/YEYUANGEN/article/details/134104142

储能的不同应用场合

1 火电厂辅助调频

2 风电光伏平滑功率

3 充电桩

4 工商业园区

5 重要设备的不间断电源UPS

6 孤岛无电区

储能变流器的类型与功率等级

1 户用（小功率）500W-3KW家庭PV户外移动

2 工商业（中功率） 几十-几百KW,UPS/峰谷套利

3 集中式（大功率）几百-几千KW 新能源（光伏，风电）削峰填谷

4 储能电站（超大功率）发电站一级的 1.3GW

储能变流器电路拓扑

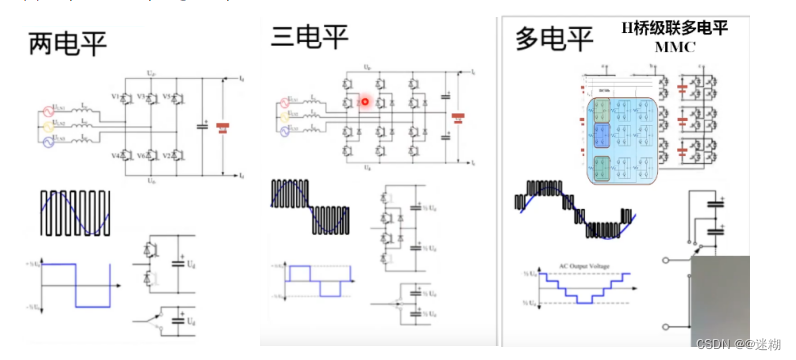

AC侧（大/超大功率）

两电平，三电平，多电平

DC/DC

非隔离Buck/Boost交错并联（大功率） 难点：大电流、磁性设计与散热、宽范围兼顾双向影响效果

隔离LLC(中小功率)

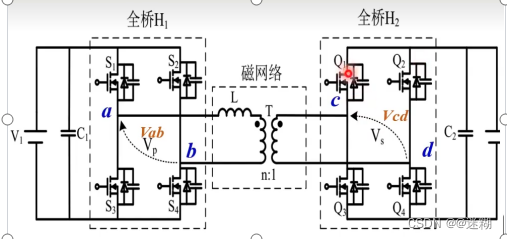

DAB（双有源全桥）双向DC/DC电路 设计要点：变比n:1,电感L，控制方式。目的：ZVS,

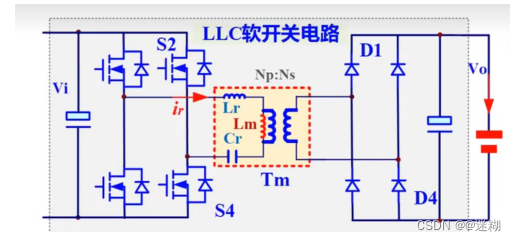

LLC优点：高效率（原边零电压ZVS,ZCS副边零电流）

EMI小

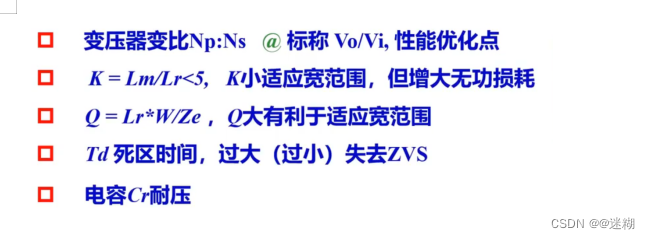

LLC电路设计要点

储能关键技术

电池/电芯：电极材料、储能介质、高能量密度、本征安全等

电池管理EMS:安全管理、性能效率管理

储能变流器PCS:高压大功率、高效率变换、电路安全

系统安全：消防、安全管理
