蓝桥杯串口通讯

基础知识

串口通讯其实和单总线协议等其他协议都是一样的，就是主机和从机遵循同一种协议，就可以进行相互通讯。

单片机和电脑进行通信的，也可以两个单片机进行通信，但是蓝桥杯就考单片机和电脑进行通信。

串口通讯使用单片机定时器1方式1（SCON的SM0、SM1为01），是8位的UART且波特率可变。串行口1用定时器1作为其波特率发生器且定时器1工作在模式0（16位自动重装载模式）。

以下是所有定时器的外设分配

定时器0：NE555频率接收

定时器2：1ms定时器中断

定时器1：串口、超声波（超声波、串口一般不会一起考）

TI：发送中断请求标志位。除方式0外，在停止位开始发送时由内部硬件置位，即TI=1，响应中断后，必须用软件清0

RI：接收中断请求标志位。除方式0外，串行接收到停止位的中间时刻由内部硬件置位，即RI=1，响应后中断，必须用软件清0

串行口数据缓冲寄存器SBUF：STC15系类单片机的串行口1缓冲寄存器的地址是99H，但实质上是两个寄存器，它们公用一个地址，一个接受缓冲寄存器，一个发送缓冲寄存器。

发接收数据举例：

1. 发送数据：SBUF=0xff

2. 接收数据：变量=SBUF

电路原理

CH349C：将串口协议数据转换为USB协议数据，电脑才能认识串口信号。

P30：单片机串口接收管脚，电脑->单片机

P31：单片机串口发送管脚，电脑<-单片机

串口发送数据

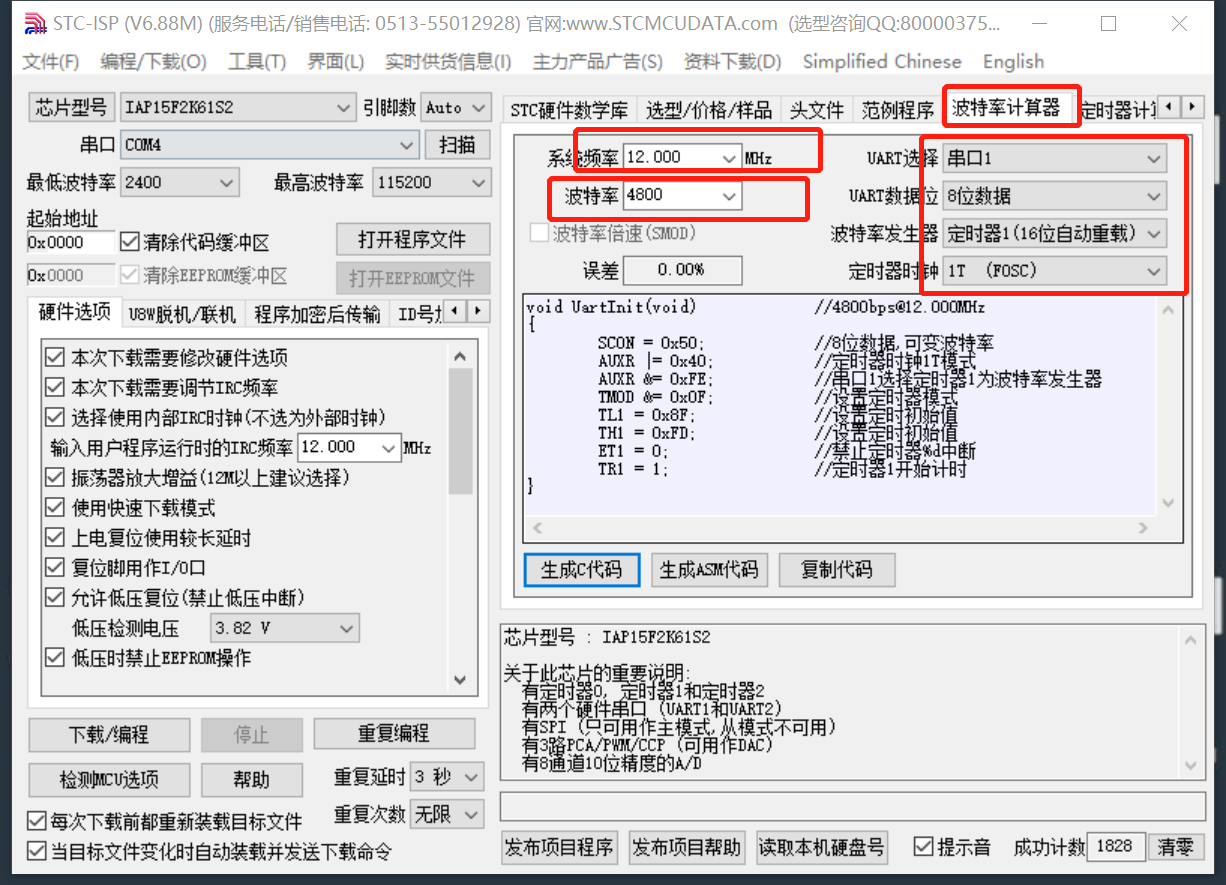

使用STC-ISP可以直接生成串口的初始换函数，选项卡的具体内容看上图，定时器时钟选择12T或者1T都可以，波特率要根据赛题的要求进行选择，一般是4800。但在串口初始化函数后面要加上ES=1；EA=1；打开串口中断和总中断。

在使用串口中断是STC-ISP中也提供了范例程序可以直接进行愉快的复制粘贴。在范例程序中选择15系列-串口1模式0做波特率发生器选项卡。
