Modbus通信协议学习——调试软件

Modbus通信协议是一种广泛应用于工业自动化领域的串行通信协议,由Modicon公司(现为施耐德电气Schneider Electric)于1979年开发。该协议已成为工业电子设备之间通信的通用标准,支持多种设备和系统之间的数据交换。以下是对Modbus通信协议的详细介绍:

一、概述

  • 定义:Modbus协议是一种用于电子控制器上的通用语言,允许控制器之间、控制器通过网络(如以太网)和其他设备之间进行通信。
  • 应用:广泛应用于工业自动化控制系统中,连接PLC、传感器、执行器等设备,实现监控和控制。
  • 特点:简单、可靠、通用,易于部署和维护,对供应商而言修改移动本地的比特或字节限制较少。

二、协议版本与通信方式

1. 协议版本
  • Modbus RTU:紧凑的二进制表示数据方式,适用于高速通讯和较远距离的数据传输。
  • Modbus ASCII:人类可读的冗长表示方式,适用于低速通讯和较短距离的数据传输。
  • Modbus TCP/IP:基于以太网的通讯方式,封装在TCP/IP协议栈中,支持远程通讯和多个设备同时访问。
  • Modbus UDP/IP:基于UDP/IP的无连接通讯方式,不保证数据的可靠性和顺序,适用于对实时性要求较高、通讯效率要求较高的场景。
2. 通信方式
  • 串行通讯:通过串行接口(如RS-232或RS-485)进行数据传输,包括Modbus RTU和Modbus ASCII两种格式。
  • 以太网通讯:利用以太网的高速性能和广泛的网络结构,包括Modbus TCP/IP和Modbus UDP/IP。
  • 串行-以太网转换:通过串行-以太网转换器将串行设备与以太网相连,实现远程访问和控制。
  • 无线通讯:利用蓝牙、Wi-Fi等无线技术实现设备之间的远程数据交换,提高系统的灵活性和可移动性。

三、协议结构与数据传输

1. 协议结构
  • Modbus RTU:数据帧包括起始位、设备地址、功能码、数据、CRC校验和等字段。
  • Modbus ASCII:数据帧包括起始符号、设备地址、功能码、数据、LRC校验和等字段。
  • Modbus TCP/IP:数据帧包括MBAP报头(包括事务标识符、协议标识符、长度和单元标识符)、功能码、数据等字段,使用CRC校验。
2. 数据传输
  • 主从结构:Modbus协议采用主从结构,其中一个主节点负责发起通信,而从节点负责响应。
  • 请求与响应:主节点向从节点发送读取或写入的命令,并接收从节点返回的数据响应。
  • 错误检测:使用CRC(循环冗余校验)或LRC(纵向冗长检测)进行数据的错误检测,确保数据的正确性和完整性。

四、应用场景

  • 工业自动化控制系统:连接PLC、传感器、执行器等设备,实现监控和控制。
  • 智能家居系统:连接各种传感器和执行器,实现远程控制和监测。
  • 能源监控系统:连接电表、燃气表、水表等设备,实现能源数据的采集和分析。
  • 环境监测系统:连接各种传感器和仪器,监测环境参数如温度、湿度、气压等。
  • 智能交通系统:连接交通控制设备、车辆检测器等,实现交通信号的控制和管理。

五、总结

Modbus通信协议以其简单、可靠、通用的特点,在工业自动化领域得到了广泛应用。通过不同的协议版本和通信方式,Modbus协议能够满足各种设备和系统之间的数据交换需求,推动工业自动化技术的发展。

下面用到的modbus调试软件均放在链接了,永久有效

http://链接:https://pan.baidu.com/s/1dwBu8Ga2GYRf2dmgTUIqjw?pwd=zih9 提取码:zih9

调试小实验1

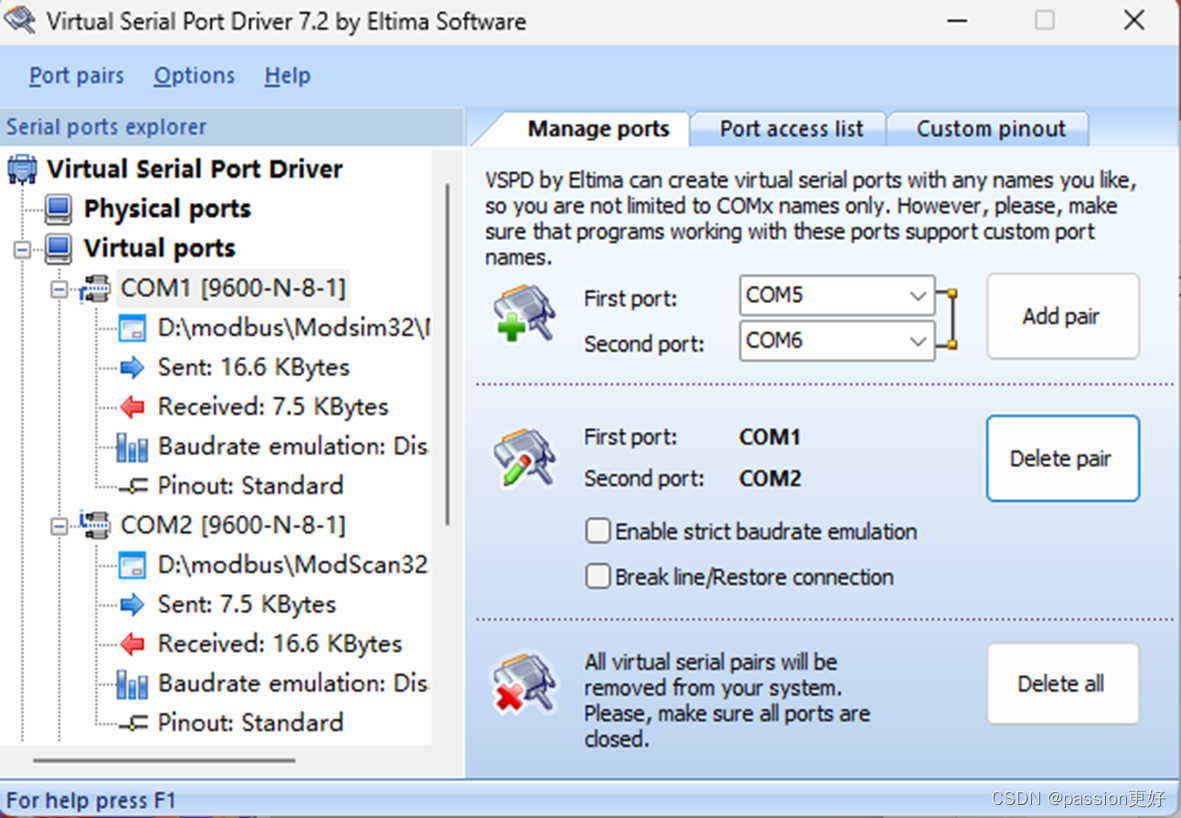

1.使用虚拟串口,生成串口对

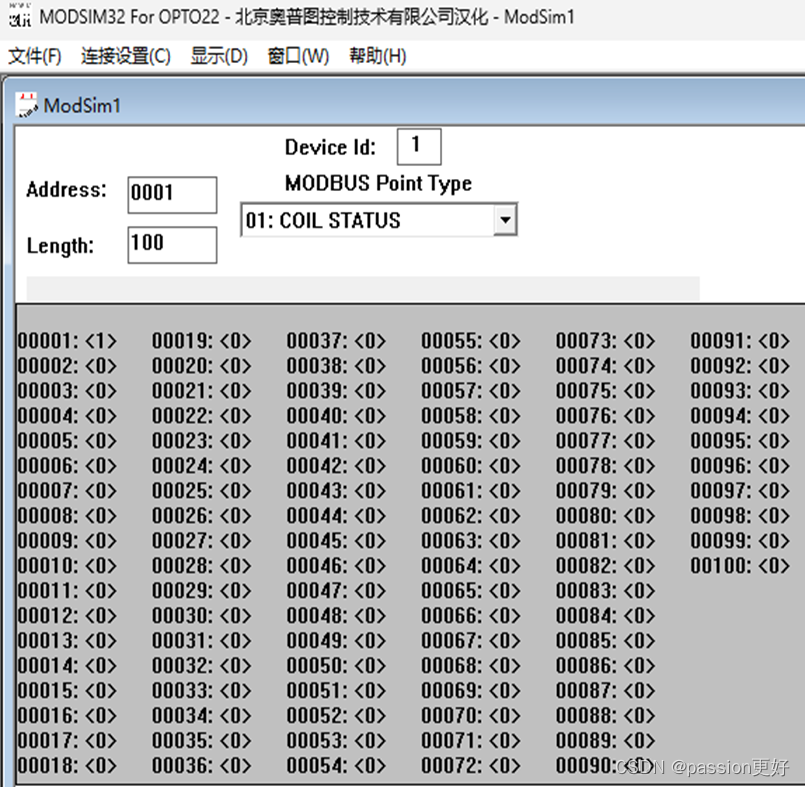

2.启动ModSim32 从站仿真

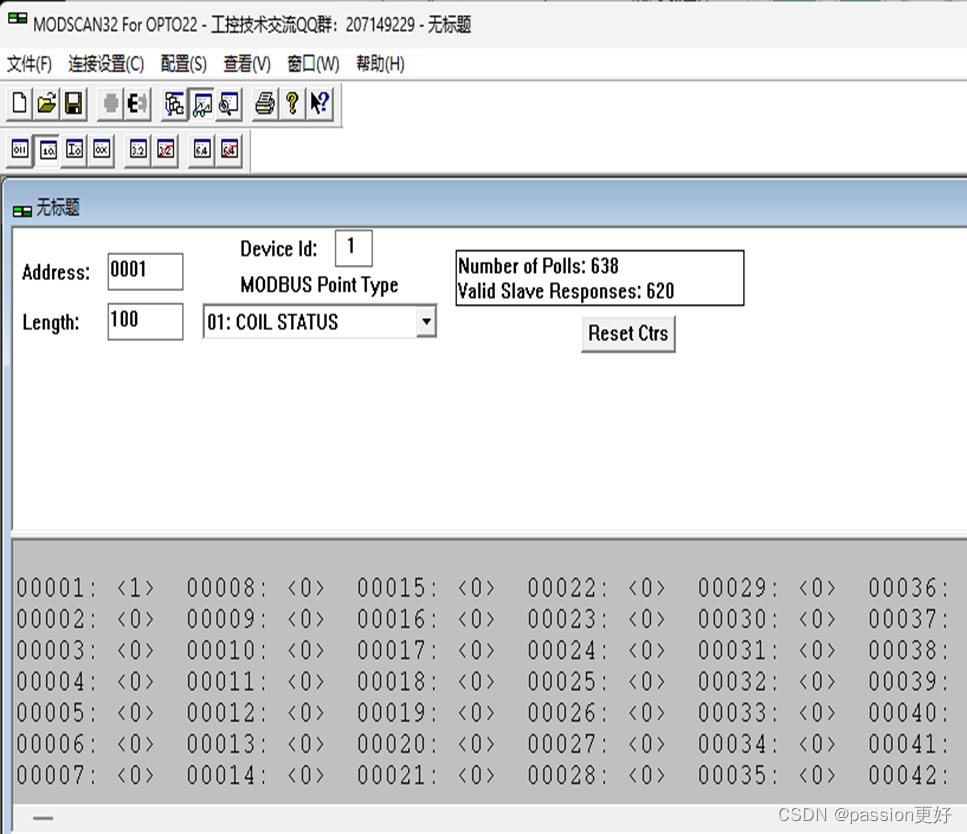

3.启动ModScan32 读写数据

调试小实验2

1.使用虚拟串口,生成串口对

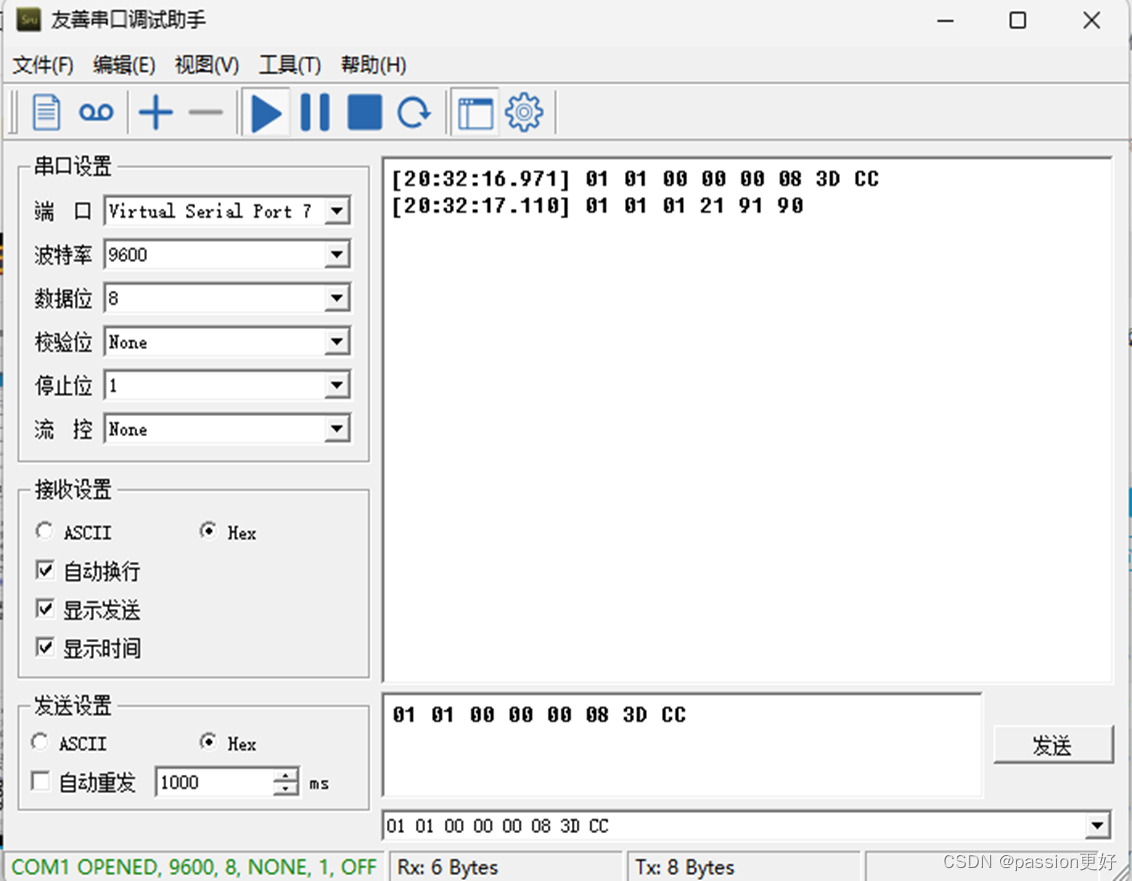

2.串口助手作为主站,ModSim32作为从站

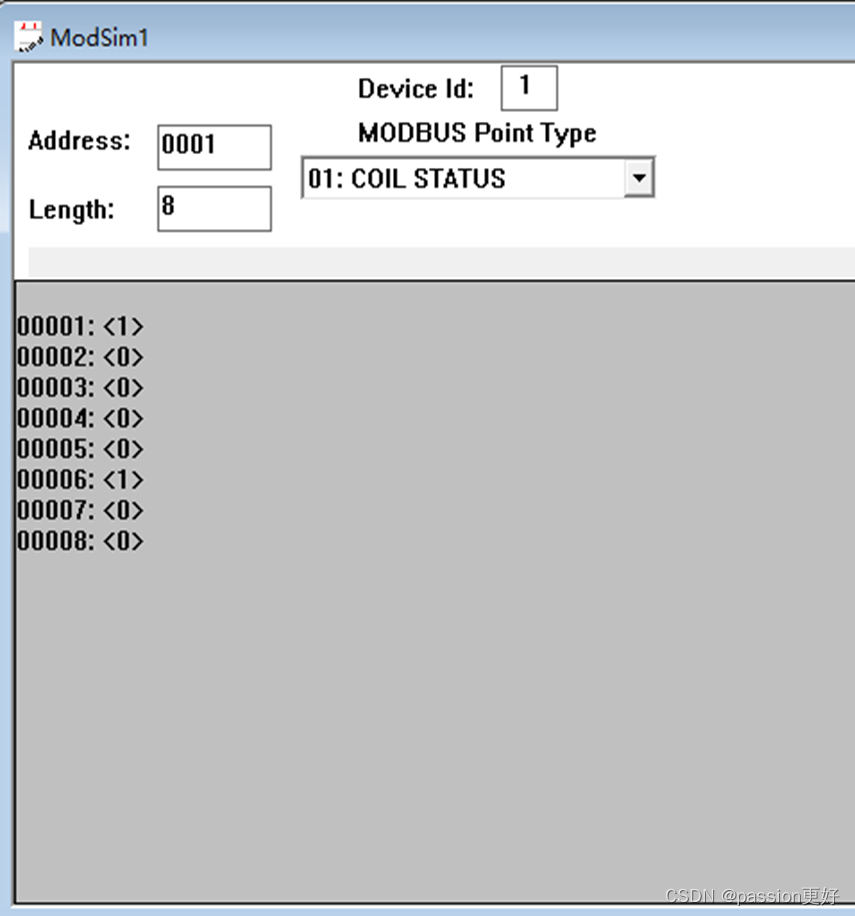

3.读取线圈状态(功能码01

调试小实验3

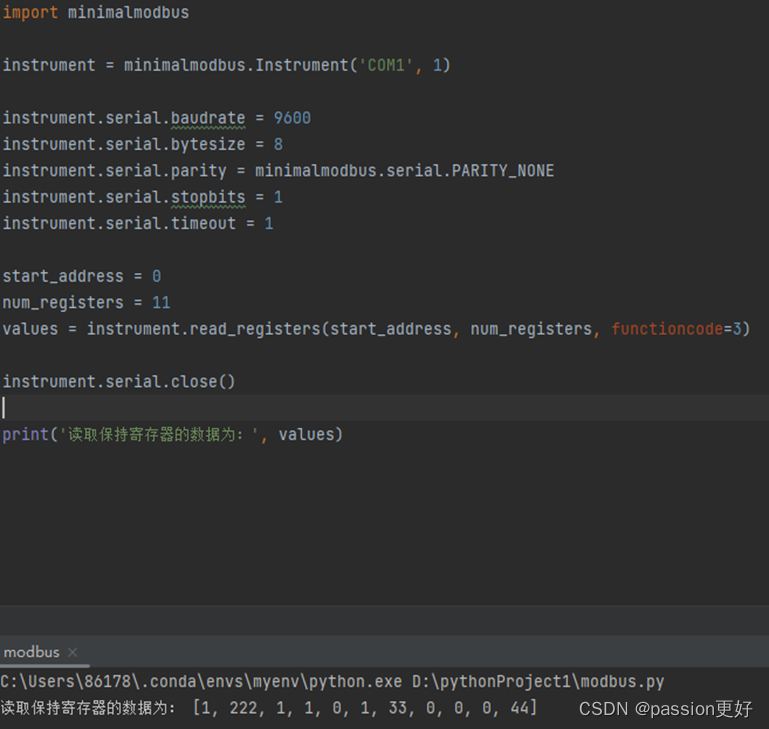

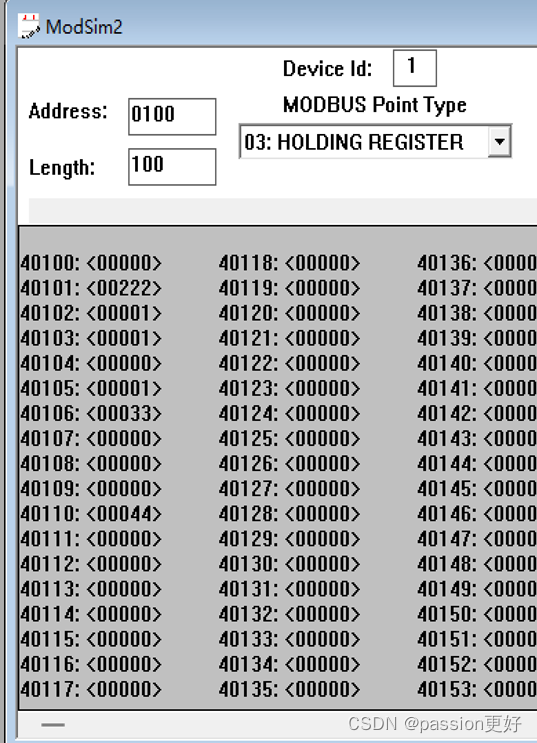

Modbus rtu读取modsim32保持寄存器数据

调试小实验4

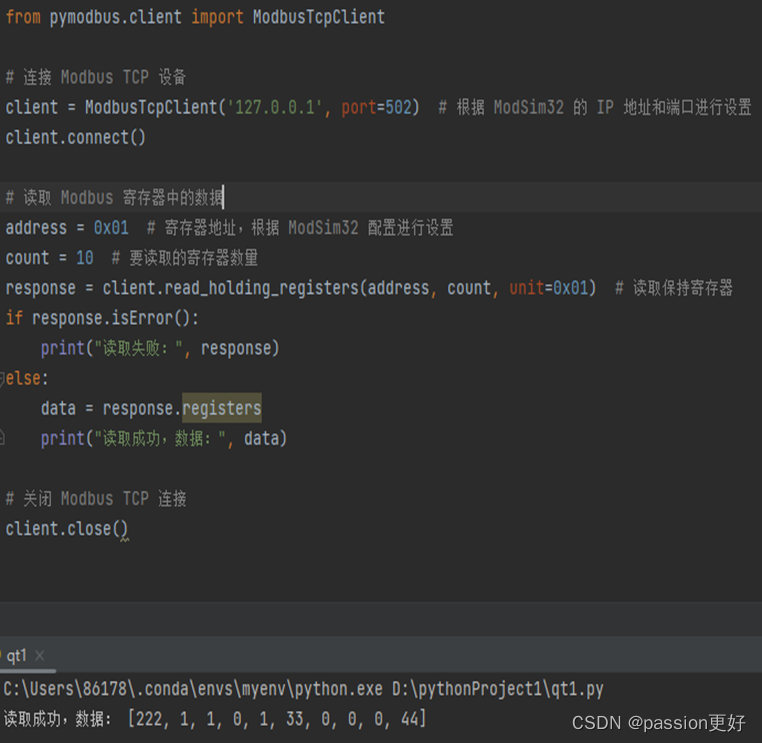

Modbus tcp读取modsim32保持寄存器数据

MODBUS通讯组态说明 仪表采用标准modbus通讯协议(读写部分数据) 格式为: 8位数据位,无奇偶校验,1位停止位。 在使用组态软件时,须选用的设备为modicon(莫迪康)的PLC,Modbus-RTU地址型。 数据为整型16位。 16路数据从寄存器00开始到16。 使用组态王寄存器从4001开始到4016。(对于有些组态软件,可能从3001开始) 参数代号 含义 4x0001 第1路测量值 4x0002 第2路测量值 4x0003 第3路测量值 。。。 。。。 。。。 。。。 4x0016 第16路测量值 例:读地址为1的仪表的第1路测量值(PV1=1000值) 发送数据为 01 03 00 00 00 01 84 0A (其中01 是仪表地址,03是功能号,00 00是寄存器起始地址,00 01 表示读一个 数,84 0A是校验码。如果要读第1、2路测量值两个数据,则可以发送,01 03 00 00 00 02 C4 0B 返回数据为 01 03 02 03 E8 B8 FA (其中03 E8—1000)。 以下为通讯测试软件设置说明: 对于测试软件中的参数设置,见上图, 串口:以电脑串口号为准 波特率:和仪表波特率一致 数据位:8位 奇偶校验位:无 停止位:1 读数据指令:0X030000000Y 其中:0X指仪表的地址,以仪表的地址为准,如为1,则X=1 0Y指读取仪表数据的路数,如8路数据则Y=8。 Registet Size:2 Byte Sign/Unsign:e有无符号 Decimal:小数点,一般为1,即1位有效位。 如数值123,如Decimal值为0,测显示123.000 如Decimal值为1,测显示12.300
