Modbus调试工具分享

要深入学习Modbus协议，拥有主从两个设备进行实践是必不可少的。然而，在学习的过程中，若暂时无法获取到真实的物理设备，调试工作可能会显得有些棘手。别担心，我们可以利用软件工具来模拟主从设备，从而在虚拟环境中进行学习和测试。以下是一些我们推荐的、在模拟Modbus协议时非常实用的工具。

实用工具

1. modscan和modsim

这两个组合分别是modscan（主站/客户端）、modsim（从站/服务端）

ModScan允许用户创建虚拟的从站设备，并模拟发送和接收Modbus请求和响应。它可以用来测试和调试Modbus主站程序，确保它们能够正确地与从站通信。

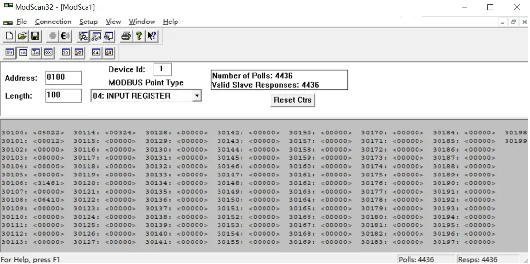

主站页面

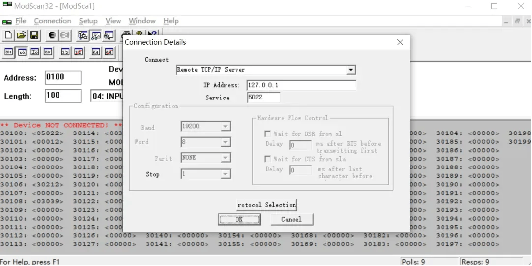

主站连接从站

主站参数刷新设置

ModSim通常指的是Modbus仿真软件，这类软件的主要功能是模拟Modbus从站的行为，以便于开发者测试和验证Modbus主站的应用程序。它允许用户配置从站的寄存器、数据、响应模式等。

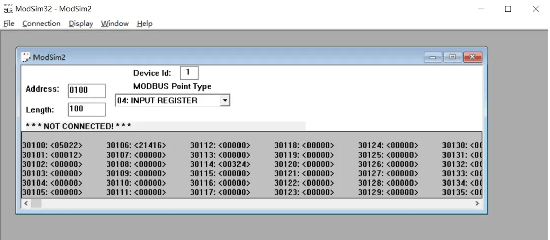

从站主页面

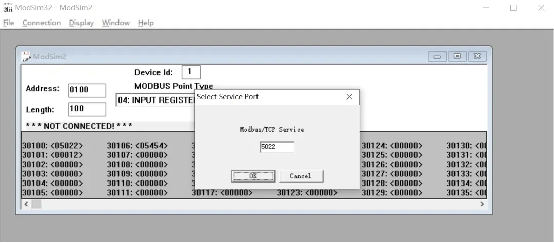

从站设置端口号

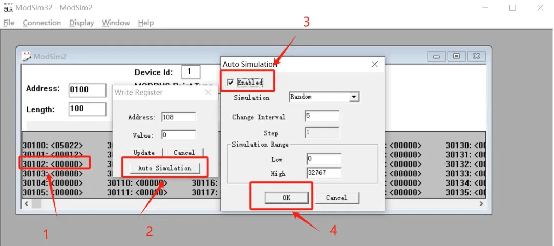

从站设置参数值随机变化

这两款可模拟Modbus RTU和Modbus TCP，并且是绿色免安装，也是免费的！

2. ModbusPoll

ModbusPoll是一款专为Modbus协议设计的主站模拟软件，允许用户同时监控和管理多个Modbus从站及其数据区，ModbusPoll全面支持多种数据类型，包括但不限于01（读取保持寄存器）、02（读取输入寄存器）、03（读取保持寄存器计数）、04（读取输入寄存器计数）、05（写入单个寄存器）、06（写入多个寄存器）、15（预读保持寄存器）和16（预写多个寄存器），从而为用户提供了一个功能全面、操作便捷的测试环境，是学习和验证Modbus协议的理想工具。

它所对应的从站是Modbus Slave，这两个软件都可以从www.modbustools.com网站下载，但是需要注册才行（也可以免费试用30天）

这是Modbus Poll页面

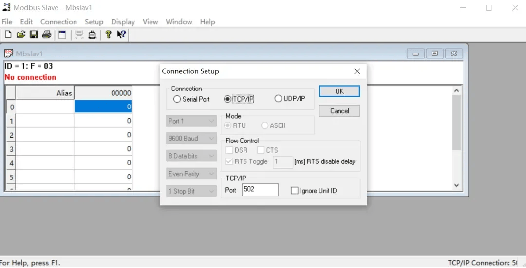

Modbus Slave页面

如想获取安装包，后台私信回复【Modbus调试】即可获得。

3. 虚拟串口工具

如果是调试Modbus TCP，这个工具可以不用；如果是通过串口调试Modbus RTU，需要最基本的串口，但是如果身边刚好没有硬件设备，那我们就可以通过使用虚拟串口软件模拟串口实现数据的收发功能。推荐使用：vspd虚拟串口工具。

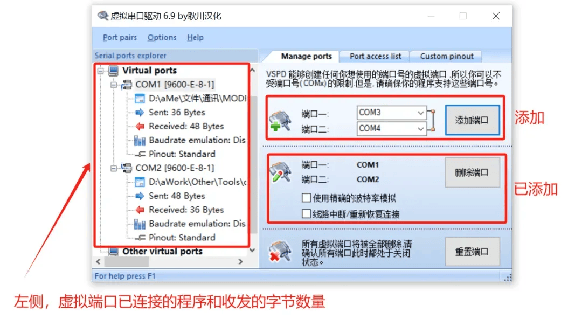

使用也很简单，破解版的可以直接打开使用，添加上一对端口，就可以进行通信了，这两个端口分别对应主站和从站，如下图所示：

只有适合的工具，没有最好用的工具。不同调试环境使用对应的工具，能节省不少测试设备的时间。

Modbus协议下的无线通讯案例

方案1：

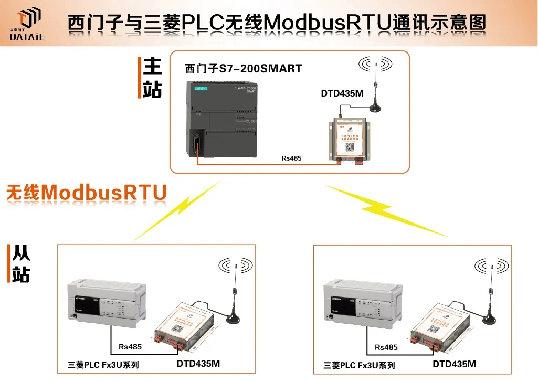

本方案以西门子S7-200SMART和三菱FX3U PLC为例，验证不同品牌PLC之间能否实现Modbus RTU协议下的无线485通讯。本方案中采用达泰PLC无线通讯终端—DTD435MC，作为实现无线通讯的硬件设备。

方案2:

本方案以力控软件、2台西门子S7-200SMART plc和2台三菱FX5U plc为例，介绍力控与多台且不同品牌 PLC的ModbusTCP/IP协议无线以太网通信实现过程。

在本方案中采用了达泰PLC无线通讯终端—DTD418MB和DTD419MB，作为实现无线通讯的硬件设备。

工程师调试工具

在工程实践中，工程师在现场进行读数和调试时，工具的选择至关重要，因为它们需要得心应手，才能提高工作效率。因此，在挑选工具时，我们追求的是简单易用，因为经验告诉我们，有时候工具越简单，操作越方便，效率也越高。

以下是根据我的个人经验，认为在工程现场最实用的三个基本工具：

硬件工具：

USB转485转换器：这是连接设备与电脑进行数据交换的关键设备，尤其是当需要将串行设备的数据传输到电脑时，这个转换器必不可少。

软件工具：

计算器：虽然现代电脑和智能手机都内置了计算器功能，但在工程现场，一个轻巧便携的物理计算器可以让你快速进行简单的数学运算，尤其是在没有电源或网络的情况下。

串口工具：这是一种用于监控和分析串行通信数据的软件，它可以帮助工程师实时查看、调试和诊断设备的串行通信状态，对于调试嵌入式系统和网络设备尤其有用。

这些工具虽然简单，但它们是工程师日常工作中不可或缺的助手，能够有效提升工作效率，确保工程任务的顺利进行。记住，一个好的工具不仅能够节省时间，还能减少错误，提高项目的成功率。
