画状态转移图

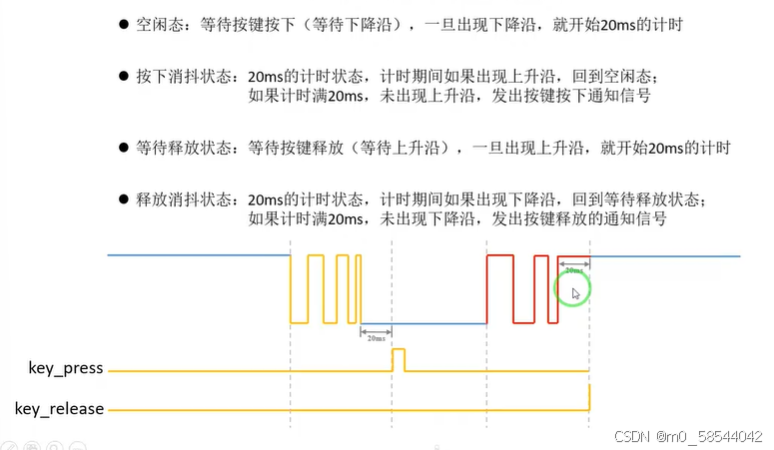

在上节课学习了按键消抖的原理及解决办法,具体如下:

这节课以按键消抖过程学习了如何绘制状态转移图;

首先明确:上图的按键消抖过程中共有4个状态:

                1.空闲态 2.按下消抖状态 3.等待释放状态 4.释放消抖状态

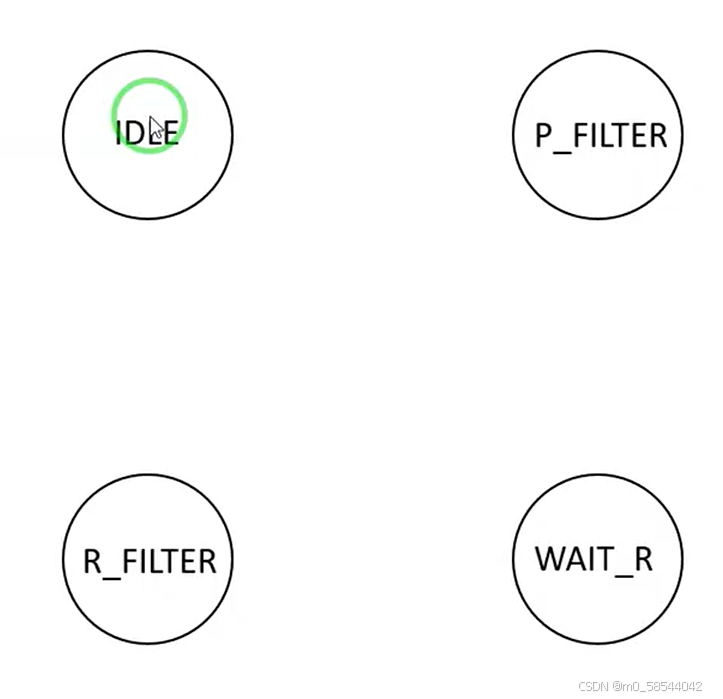

分别用四个圆圈表示这四个状态

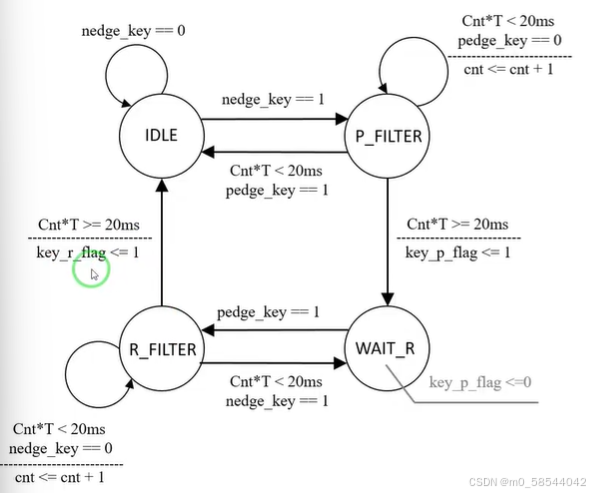

下面目标:搞清楚这四个状态之间分别是如何转移的,即转移条件

为了表示方便,做以下意义说明:

20ms计数器  cnt;

下降沿 nedege_key;

上升沿 pedge_key;

1.空闲态:①当检测到下降沿,则跳转到按下消抖状态,并开始20ms计数

                 ②当未检测到下降沿,保持空闲态

2.按下消抖状态:①当在20ms计数期间检测到上升沿,则回到空闲态

                            ②当在20ms计数期间未检测到上升沿,则按键消抖成功,进入等待释放状态

                            ③当在20ms计数期间上升沿和下降沿均未检测到,则保持原状态,继续计数

3.等待释放状态:①当检测到上升沿,则跳转到释放消抖状态,并开始20ms计数

                            ②当未检测到上升沿,则保持原状态

4.释放消抖状态:①当在20ms计数期间检测到下降沿,则回到等待释放状态

                            ②当在20ms计数期间未检测到下降沿,则释放消抖成功,此时输出按键消抖成功信号,进入空闲状态

9月23日更新

  上周疯狂摸鱼,今天早上把上周写完的代码进行了初步测试,结果应该是没问题的;

附代码:

module key_filter(clk,restn,key,p_flag,r_flag );
input clk;
input restn;
input key;
output reg p_flag;
output reg r_flag;

reg dff0_key;
reg dff1_key;

parameter IDLE = 0;
parameter p_filter = 1;
parameter wait_rest = 2;
parameter r_filter = 3;

parameter MCNT = 1000000-1; // 20ms

//key是异步输入信号,对其打两拍消除亚稳态
always@(posedge clk)
    dff0_key<=key;
always@(posedge clk)
    dff1_key<=dff0_key;
reg reg_key;
always@(posedge clk)
    reg_key<=dff1_key;

//定义上升沿和下降沿
wire nedge_key;
assign nedge_key = (dff1_key==0)&&(reg_key==1);
wire pedge_key;
assign pedge_key = (dff1_key==1)&&(reg_key==0);


//20ms计数
reg[19:0]cnt;
always@(posedge clk or negedge restn)
    if (!restn)
        cnt<=0;
    else if(cnt==MCNT)
        cnt<=0;
    else if((state==p_filter)||(state==r_filter))
        cnt<=cnt+1;
    else cnt<=0;


reg reached_20ms;
always@(posedge clk or negedge restn)
    if(!restn)
        reached_20ms<=0;
    else if(cnt==MCNT)
       reached_20ms<=1;

reg [1:0]state;
reg complete;

always@(posedge clk or negedge restn)
    if(!restn)
        state<=0;
    else
    case(state)
    IDLE:
    begin
        if(nedge_key)
            state<=p_filter;
        else
            state<=IDLE;
    end
    p_filter:
    begin
        if(pedge_key)
            state<=IDLE;
        else if(reached_20ms)
            begin
            state<=wait_rest;
            p_flag<=1;
            end
    end
    wait_rest:
    begin
         if(pedge_key)
            state<=r_filter;
        else
            state<=wait_rest;
    end
    r_filter:
    begin
        if(nedge_key)
            state<=wait_rest;
        else if(reached_20ms)
             begin state<=IDLE;
                   r_flag<=1;
                   complete<=1;
             end
    end
default
    state<=state;
endcase


endmodule

测试代码比较简单,只需要对key输入信号进行多次赋值,控制赋值间隔以达到产生抖动的效果,再通过对比仿真进行验证即可。

今天的分享就到这里啦,继续摸鱼~~
