STM32F103RCT6 移植LVGL与空间不足解决

最新推荐文章于 2025-04-20 16:53:35 发布

studing_su

最新推荐文章于 2025-04-20 16:53:35 发布

阅读量1.2k

点赞数 14

文章标签： stm32 嵌入式硬件单片机

本文链接：https://blog.youkuaiyun.com/m0_58418074/article/details/143819363

版权

LVGL版本：8.2

移植：参考正点原子资料即可

记录一下遇到的错误

问题描述：keil5编译过程中空间不足

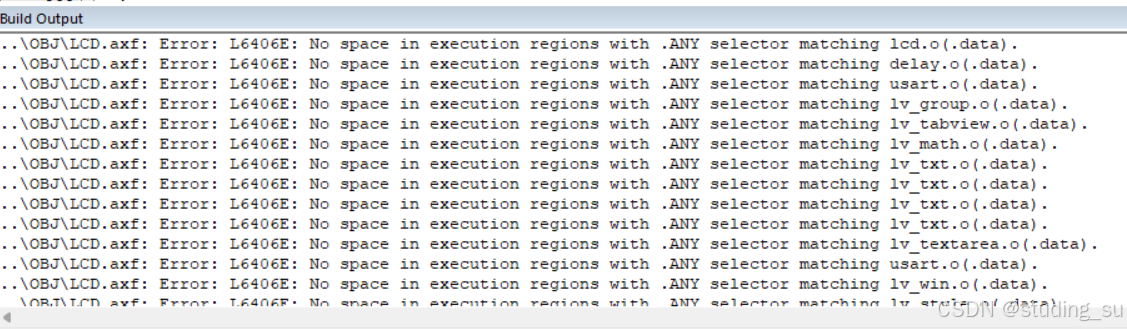

debug输出

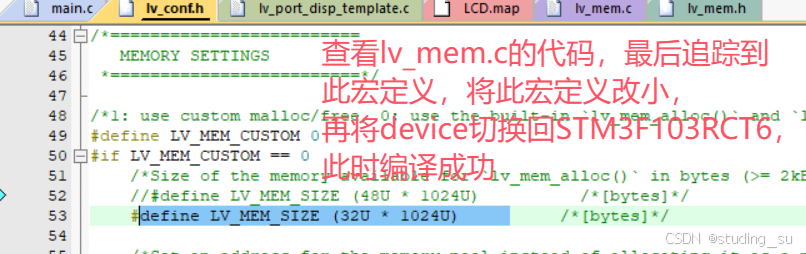

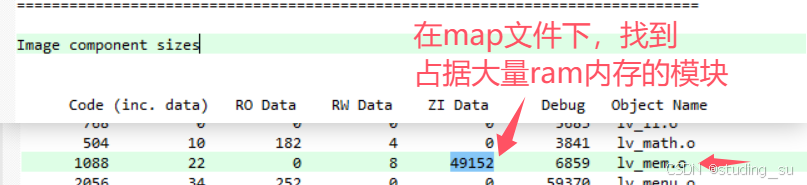

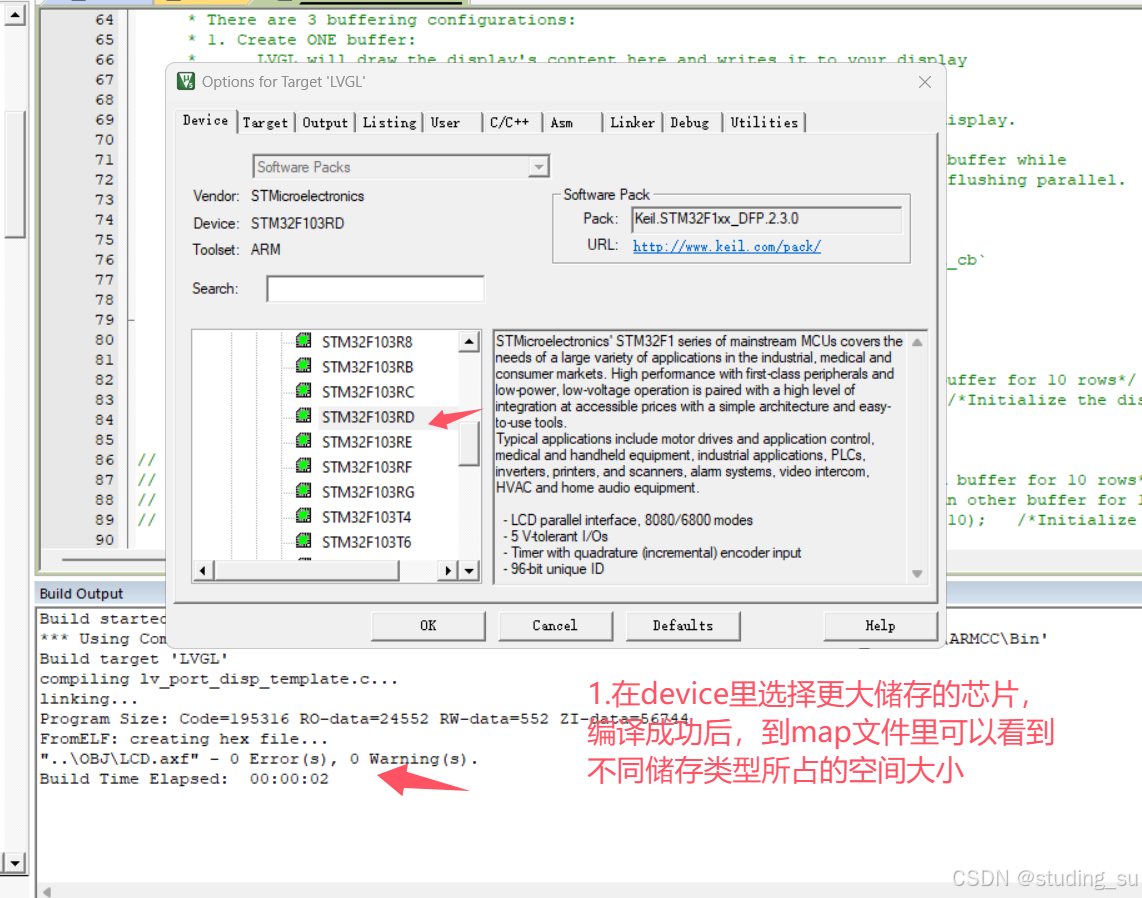

解决过程

----------------------------------------------------split----------------------------------------------------

stm32f103rct6的ram为48，flash为256，可见，不够的是ram内存

----------------------------------------------------split----------------------------------------------------

keil编译空间不足解决方式：

1.提高编译器的优化选项

2.rom不足：减少常量变量，减少源文件

3.ram不足：将不用修改的变量修改为const，将储存位置改变到rom中
