HCL配置 BGP 路由聚合与反射实验

实验目标

完成本实验，应该能够达到以下目标。

• 掌握 BGP 聚合和反射基本工作原理;
• 掌握 BGP 聚合的基本配置方法;
• 掌握 BGP 反射的基本配置方法.

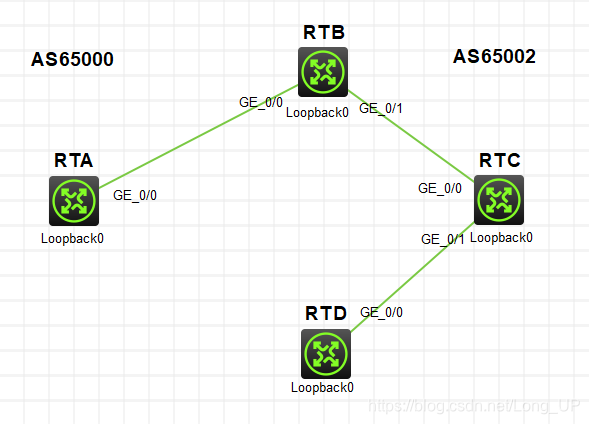

实验拓扑

实验过程

实验任务一：配置 BGP 路由反射器

在本实验任务中，需要配置 BGP 路由反射器，并验证和查看反射功能。通过本实验任务，应该能够掌握 BGP 反射的基本配置和原理，同时学习反射器的选路原则。

IP地址表

设备名称	接口	IP地址
RTA	G0/0	10.10.10.1/30
	Loopback0	1.1.1.1/32
RTB	G0/0	10.10.10.2/30
	G0/1	10.10.10.6/30
	Loopback0	2.2.2.2/32
RTC	G0/0	10.10.10.5/30
	G0/1	10.10.10.9/30
	Loopback	3.3.3.3/32
RTD	G0/0	10.10.10.10/30
	Loopback0	4.4.4.4/32

依据IP地址规划在4台路由器配置IP地址，再在RTB、RTC、RTD 上配置如下静态路由

IP 地址的基本配置

RTA

[H3C]int g0/0
[H3C-GigabitEthernet0/0]ip add 10.10.10.1 30
[H3C-GigabitEthernet0/0]undo shutdown
[H3C-GigabitEthernet0/0]qu

[H3C]int LoopBack 0
[H3C-LoopBack0]ip add 1.1.1.1 32
[H3C-LoopBack0]undo shutdown

RTB

[H3C]int g0/0
[H3C-GigabitEthernet0/0]ip add 10.10.10.2 30
[H3C-GigabitEthernet0/0]undo shutdown
[H3C-GigabitEthernet0/0]qu

[H3C]int g0/1
[H3C-GigabitEthernet0/1]ip add 10.10.10.6 30
