本文介绍了BGP联盟的配置方法，通过R1、R2、R3、R4和R5的路由器配置示例展示了如何设置内层BGP以避免水平分割原则。联盟使用类似于反射器的原理，通过外层BGP传递内层路由信息，并利用AS路径防环策略防止联盟间的环路。配置中涉及到的关键技术包括BGP联盟、内层AS号、反射器、EBGP最大跳数和下一跳本地等。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

BGP联盟类似于反射器，但是引入了内层BGP，通过内层BGP间路由信息传递，从而避免水平分割原则（从ibgp学习到的路由信息不会发送给ibgp），但是联盟之间的环路会从bgp选路原则的10和11来体现，通过类似于as-path的原则进行防环。
原理需求相似反射器
类似于在外层bgp的基础上配置了内层bgp。利用外层给内层传递路由信息。

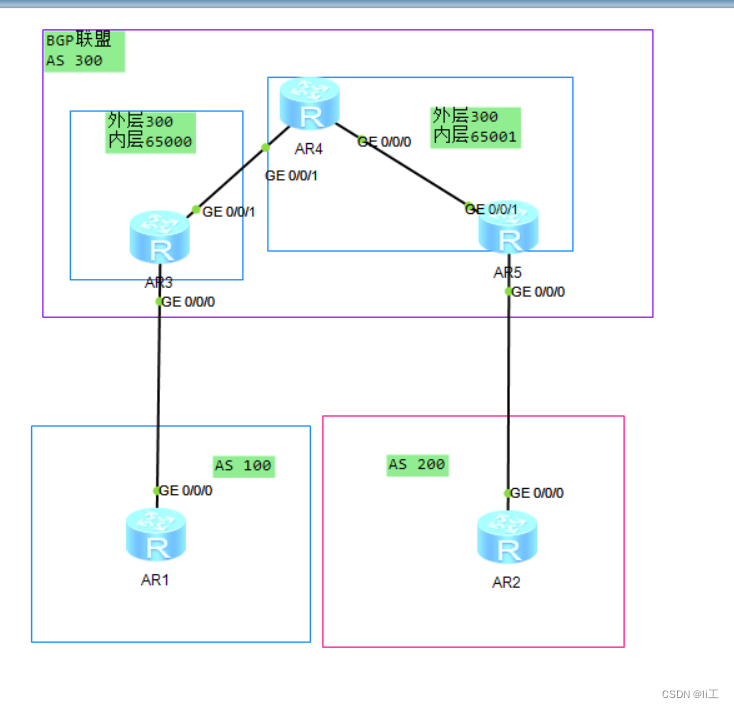

规划R3的区域为65000，R4和R5的区域为65001，外层AS都为300

R1配置

#
sysname R1
#
interface GigabitEthernet0/0/0
ip address 13.1.1.1 255.255.255.0
#
interface LoopBack0
ip address 11.11.11.11 255.255.255.255
#
bgp 100
peer 13.1.1.3 as-number 300
network 11.11.11.11 255.255.255.255
#

R2配置

#
sysname R2
#
interface GigabitEthernet0/0/0
ip address 25.1.1.2 255.255.255.0
#
bgp 200
peer 25.1.1.5 as-number 300
#
ipv4-family unicast
undo synchronization
peer 25.1.1.5 enable
#

R3配置与R4形成联盟反射器

#
 sysname R3
#
interface GigabitEthernet0/0/0
 ip address 13.1.1.3 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 34.1.1.3 255.255.255.0
#
interface LoopBack0
 ip address 3.3.3.3 255.255.255.255
#
bgp 65000
 confederation id 300    //配置父AS号为300
 confederation peer-as 65001   //配置内部联盟对端的AS号为65000，本地为65000
 peer 4.4.4.4 as-number 65001     //与R4的loopback接口建立连接
 peer 4.4.4.4 ebgp-max-hop 2     //由于与R4之间建立EBGP邻居，所以要设置跳数
 peer 4.4.4.4 connect-interface LoopBack0
 peer 13.1.1.1 as-number 100
 peer 4.4.4.4 next-hop-local
#
ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 3.3.3.3 0.0.0.0
  network 34.1.1.0 0.0.0.255
#

#
 sysname R4
#
interface GigabitEthernet0/0/0
 ip address 45.1.1.4 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 34.1.1.4 255.255.255.0
#
interface LoopBack0
 ip address 4.4.4.4 255.255.255.255
#
bgp 65001
 confederation id 300
 confederation peer-as 65000
 peer 3.3.3.3 as-number 65000
 peer 3.3.3.3 ebgp-max-hop 2
 peer 3.3.3.3 connect-interface LoopBack0
 peer 5.5.5.5 as-number 65001                 //与R5建立正常的IBGP邻居
 peer 5.5.5.5 connect-interface LoopBack0
 peer 3.3.3.3 next-hop-local
 peer 5.5.5.5 next-hop-local
#
ospf 1 router-id 4.4.4.4
 area 0.0.0.0
  network 4.4.4.4 0.0.0.0
  network 34.1.1.0 0.0.0.255
  network 45.1.1.0 0.0.0.255
#

R5配置

#
 sysname R5
#
interface GigabitEthernet0/0/0
 ip address 25.1.1.5 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 45.1.1.5 255.255.255.0
#
interface LoopBack0
 ip address 5.5.5.5 255.255.255.255
#
bgp 65001
 confederation id 300
 peer 4.4.4.4 as-number 65001
 peer 4.4.4.4 connect-interface LoopBack0
 peer 25.1.1.2 as-number 200
 peer 4.4.4.4 next-hop-local
#
ospf 1 router-id 5.5.5.5
 area 0.0.0.0
  network 5.5.5.5 0.0.0.0
  network 45.1.1.0 0.0.0.255
#
