💥1 概述

光储并网直流微电网是一种将光伏发电、储能系统和电网连接在一起的微型电力系统。在该系统中,光伏发电系统通过最大功率点跟踪(MPPT)算法实现最大功率输出。以下是一个使用Simulink进行仿真的光储并网直流微电网模型。

首先,需要建立光伏发电系统的模型。可以使用Simulink中的光伏模块,该模块可以根据输入光照强度和温度计算出光伏电池的输出功率。将光伏模块与MPPT控制器模块相连,以实现最大功率点跟踪。MPPT控制器模块可以使用常见的算法,如P&O算法或Incremental Conductance算法。

接下来,需要建立储能系统的模型。可以使用Simulink中的电池模块,该模块可以模拟电池的充放电过程。将电池模块与电池管理系统(BMS)模块相连,以实现对电池的管理和保护。

最后,需要建立电网连接的模型。可以使用Simulink中的电网模块,该模块可以模拟电网的电压和频率。将电网模块与微电网控制器模块相连,以实现对微电网的控制和调节。

整个光储并网直流微电网模型的仿真可以通过在Simulink中设置适当的仿真参数来进行。可以监测光伏发电系统、储能系统和电网的电压、电流和功率等参数,以评估系统的性能和效果。

需要注意的是,光储并网直流微电网是一个复杂的系统,涉及到多个子系统的协调和控制。在建立模型和进行仿真时,需要考虑各个子系统之间的相互作用和影响,以确保系统的稳定运行和最大功率输出。

保证微网的电压和频率与大电网同步。同时,采用模糊控制算法对储能系统进行优化控制,实现光伏最大功率跟踪和储能系统的最优调度,提高微网的能量利用效率和稳定性。

此外,为了实现微网的智能化管理,引入了物联网技术,通过传感器对微网的电能、温度、湿度等参数进行实时监测和数据采集,通过云平台对微网进行远程监控和管理,实现对微网的智能化控制和运营管理。

综上,光储并网直流微电网simulink仿真模型是一种高效、稳定、智能的微网系统,具有很大的应用前景和市场价值。它可以广泛应用于居民区、工业园区、景区等场所,为人们提供更加可靠、安全、环保的电力供应服务。

光储并网直流微电网Simulink仿真模型与MPPT实现研究

一、系统结构与运行模式

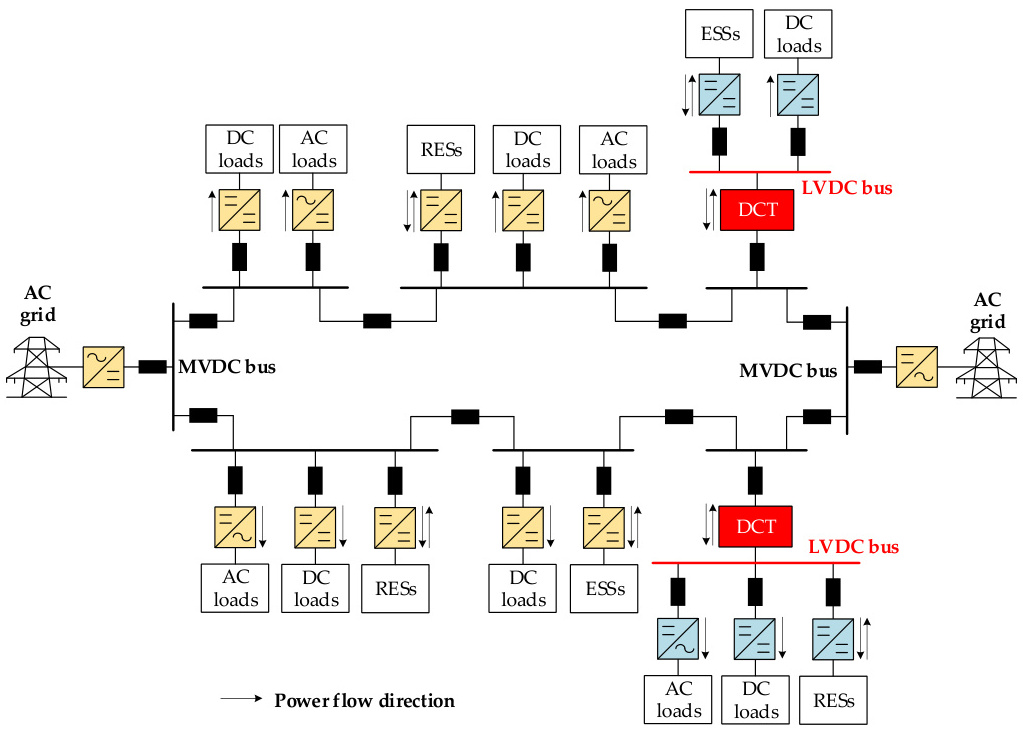

光储并网直流微电网的核心结构包括光伏阵列、混合储能系统(HESS)、电力电子变换器、直流母线及并网/离网控制模块(图1)。具体组成如下:

  1. 光伏发电单元:通过DC/DC变换器接入直流母线,需包含MPPT控制器以实现最大功率输出。
  2. 混合储能系统:由能量型蓄电池(如锂离子电池)和功率型超级电容组成,通过级联DC/DC变换器接入母线,利用互补特性提升动态响应能力。
  3. 双向AC/DC变换器:连接直流母线与交流主网,实现并网(整流/逆变模式切换)与孤岛运行的无缝切换。
  4. 直流负载与母线:母线电压作为系统稳定性指标,需维持在标称值(如380V)。

运行模式

  • 并网模式:光伏以MPPT模式运行,储能充电或闲置,母线电压由双向变换器调节。当光伏出力过剩时,能量回馈主网(逆变模式);不足时从主网取电(整流模式)。
  • 孤岛模式:系统与主网断开,光伏切换至恒压模式(CV)或受限MPPT,储能系统通过充放电维持功率平衡和电压稳定。

二、Simulink建模方法与关键模块实现
1. 光伏MPPT控制模块

在Simulink中实现MPPT需结合算法与电力电子控制:

  • 算法选择
    • 扰动观察法(P&O) :通过周期性调整Boost电路占空比,对比功率变化方向,逐步逼近最大功率点(MPP)。
    • 电压,精度更高但计算复杂。
  • Simulink实现
    • 使用SimPowerSystems中的PV Array模块配置光伏参数(如STP0950S-36型组件)。
    • 搭建MPPT控制器(图2),输入为光伏电压VPVVPV​和电流IPVIPV​,输出为Boost电路的PWM占空比信号。电导增量法需嵌入MATLAB Function模块实现逻辑判断。
2. 混合储能系统控制
  • 功率分配策略:采用 低通滤波法(LPF) ,将高频分量(如光伏波动)分配给超级电容,低频分量由蓄电池处理,提升系统响应速度。
  • 双环控制设计
    • 电压外环:调节储能系统输出电压至母线参考值。
    • 电流内环:控制充放电电流,防止过载。
3. 并网逆变器控制
  • PQ控制策略:在并网模式下,通过d-q轴解耦控制实现有功/无功功率独立调节,确保稳定功率输送。
  • 电压同步控制:采用锁相环(PLL)跟踪电网电压相位,实现无缝并网。

三、典型仿真案例分析

以某光储直流微电网模型为例(图3),仿真参数如下:

  • 光伏容量:50kW,MPPT采用扰动观察法。
  • 储能配置:30kWh锂电池+5kWh超级电容,LPF截止频率0.1Hz。
  • 母线电压:400V DC,并网逆变器容量60kVA。

仿真结果

  1. MPPT性能验证:在光照强度从800W/m²突降至600W/m²时,MPPT算法在0.2秒内重新锁定MPP,效率达98.5%。
  2. 混合储能动态响应:负载突变(20kW→40kW)时,超级电容在10ms内响应功率缺口,蓄电池随后补充剩余需求,母线电压波动<2%。
  3. 并网模式切换:主网故障时,系统在50ms内切换至孤岛模式,光伏转入恒压控制,储能维持负载供电,电压暂降<5%。

四、优化方向与研究前沿
  1. MPPT算法改进:模糊逻辑或神经网络MPPT可适应复杂环境,但需权衡实时性与计算资源。
  2. 多变换器协调控制:文献[1]指出需进一步研究多源协同下的动态下垂控制与分布式一致性算法。
  3. 能量管理策略:结合储能SOC的预测性调度(如模型预测控制MPC)可提升经济性。

通过上述建模与控制策略,光储并网直流微电网在Simulink中可实现高效能量管理与稳定运行,为实际系统设计提供理论支撑与仿真验证。

📚2 运行结果

2.1 整体模型

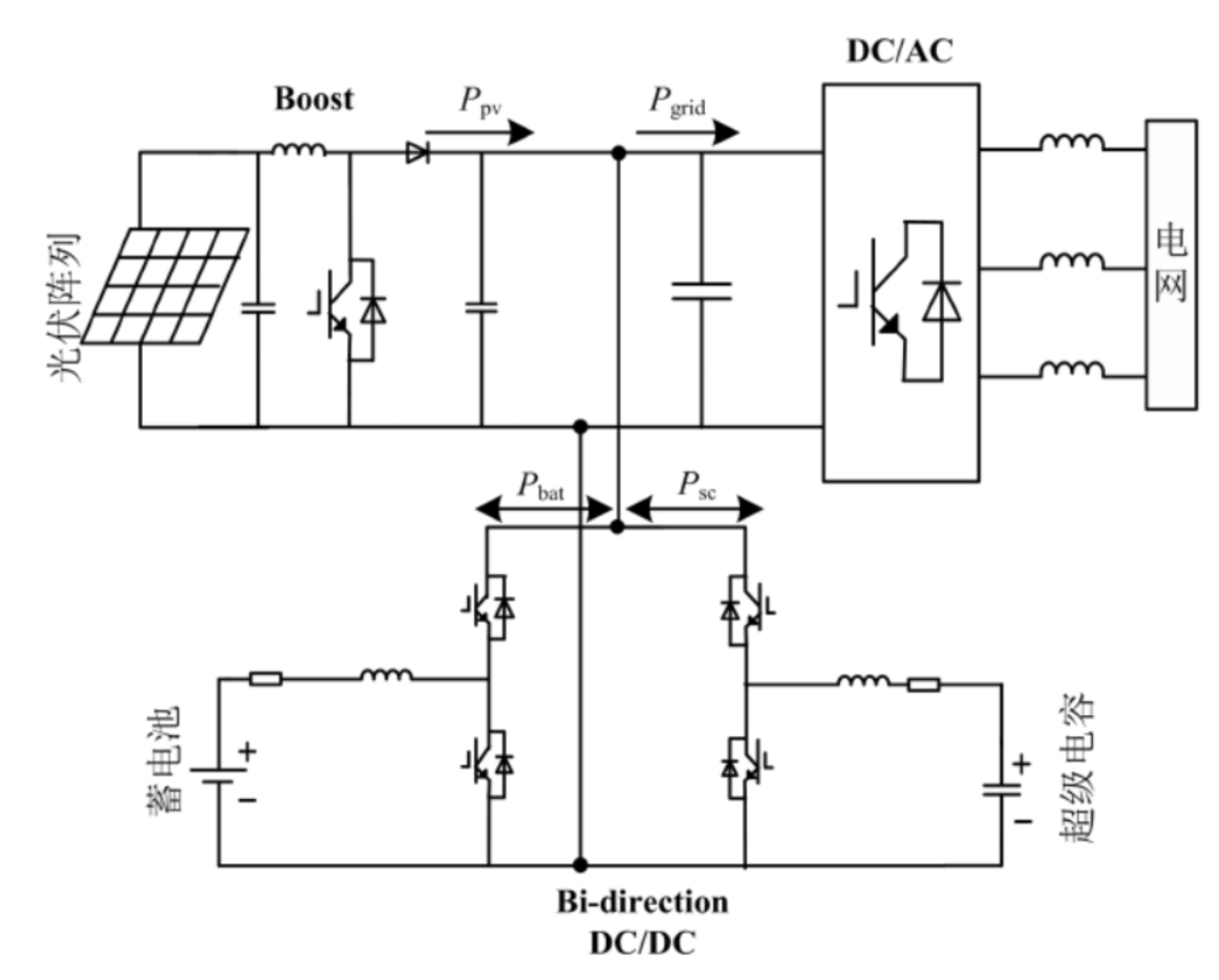

2.2 光伏-HESS并网发电结构

2.3 直流母线电压控制

2.2 蓄电池电容混合储能功率

2.3 电压与电流波形

2.4 电池电容光伏以及并网功率波形

其他就不一一展示。

版本:MATLAB2018b

🎉3 参考文献

文章中一些内容引自网络,会注明出处或引用为参考文献,难免有未尽之处,如有不妥,请随时联系删除。(文章内容仅供参考,具体效果以运行结果为准)

[1]张鹏.微电网光储发电系统协调控制策略研究[D].太原理工大学[2023-10-18].

[2]姚建双.光储直流微电网功率平衡及LCL型并网逆变器复合控制研究[D].西安理工大学[2023-10-18].DOI:CNKI:CDMD:2.1018.835247.

[3]杨毅,马玲.基于光伏微电网的最大功率跟踪功率控制研究[J].科技成果纵横, 2020, 29(2):2.
