【电动车】基于Simulink模拟混合动力电动汽车模型

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

混合动力电动汽车(Hybrid Electric Vehicle, HEV)作为一种兼顾燃油经济性和环境友好的交通工具，在全球范围内受到了越来越多的关注。HEV通过整合内燃机和电机两种动力源，实现了能量的高效利用和排放的有效控制。为了深入理解HEV的工作原理、优化其控制策略和评估其性能，利用建模与仿真技术构建精确的HEV模型至关重要。Simulink作为一款强大的动态系统建模和仿真工具，为HEV的建模提供了便捷、高效的平台。本文将探讨基于Simulink构建混合动力电动汽车模型的过程，并深入分析模型构建的关键步骤和技术挑战。

一、混合动力电动汽车的工作原理与模型构建需求

HEV并非单纯的内燃机车或电动车，而是通过特定的动力系统架构，将内燃机和电机进行协调配合，以达到最佳的燃油经济性和排放性能。常见的HEV架构包括串联式、并联式和混联式三种。

• 串联式混合动力汽车：内燃机仅驱动发电机发电，产生的电能用于驱动电机，最终驱动车辆行驶。内燃机不直接与车轮连接，因此发动机的运行工况可以被优化到最佳效率区间。

• 并联式混合动力汽车：内燃机和电机都可以独立或共同驱动车辆行驶。电机通常在起步和低速行驶时提供动力，内燃机则在高负载情况下工作。两者通过离合器或齿轮机构连接，可以实现能量的直接传递。

• 混联式混合动力汽车：结合了串联式和并联式两种架构的优点，具有更高的灵活性和能量管理能力。功率分流装置可以将发动机的功率分配给电机和车轮，实现发动机功率的最佳利用。

针对以上不同的HEV架构，模型构建需要考虑的关键要素包括：

• 动力系统模型：包括内燃机模型、电机模型、电池模型、变速器模型等。这些模型需要能够准确地描述各部件的动态特性，以及相互之间的耦合关系。

• 控制系统模型：包括发动机控制、电机控制、电池管理系统(BMS)等。控制系统需要根据驾驶员的意图和车辆的运行状态，合理地分配功率，实现最佳的燃油经济性和排放性能。

• 整车动力学模型：包括车辆纵向动力学模型、轮胎模型、阻力模型等。这些模型可以用来评估HEV的加速性能、爬坡性能、制动性能等。

二、基于Simulink的HEV模型构建方法

利用Simulink构建HEV模型通常采用模块化的方法，将整个系统分解为多个子系统，每个子系统对应一个或多个物理部件。这样可以提高模型的可维护性和可扩展性。

• 创建子系统：在Simulink环境中，可以使用SubSystem模块将相关模块组合在一起，形成一个子系统。例如，可以创建“发动机子系统”、“电机子系统”、“电池子系统”等。

• 选择合适的模块：Simulink提供了丰富的模块库，涵盖了各种常用的物理元件模型，如理想电压源、电流源、电阻、电容、电感、电机、发动机等。根据实际需求，选择合适的模块来构建各个子系统。

• 参数配置与校准：每个模块都有相应的参数需要配置，例如电机的额定功率、电池的容量、发动机的转矩特性等。这些参数需要根据实际车辆的参数进行校准，以保证模型的准确性。

• 搭建控制策略：控制策略是HEV模型的核心，需要根据具体的HEV架构和控制目标进行设计。可以使用Simulink提供的Stateflow工具来搭建复杂的控制逻辑，例如驾驶模式切换、能量管理策略、发动机启动/停止控制等。

• 连接子系统：将各个子系统通过信号线连接起来，形成完整的HEV模型。需要确保信号的物理意义正确，单位一致。

• 模型验证与调试：构建完成后，需要对模型进行验证和调试，以确保模型的正确性和可靠性。可以利用Simulink提供的仿真工具，设置不同的工况，观察模型的响应，并与实际车辆的测试数据进行对比。

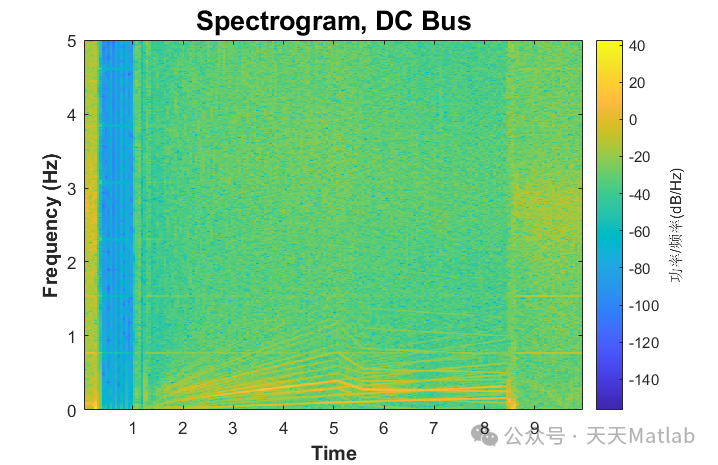

⛳️ 运行结果

🔗 参考文献

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
