🔥 内容介绍

多变量时间序列预测在经济、金融、气象、交通等领域具有广泛的应用价值。传统的预测方法，如ARIMA模型，往往难以有效捕捉非线性、非平稳的时间序列特征。近年来，深度学习模型，尤其是循环神经网络（RNN）及其变体长短期记忆神经网络（LSTM），在时间序列预测领域取得了显著进展。然而，原始时间序列数据往往包含噪声和复杂的模态混合，直接应用LSTM可能导致预测精度下降。为了解决这一问题，本文提出一种基于变分模态分解（VMD）结合卷积神经网络（CNN）和LSTM的混合模型（VMD-CNN-LSTM）用于多变量时间序列预测，旨在提高模型的预测精度和鲁棒性。

本文将深入探讨VMD-CNN-LSTM模型的结构和原理，分析其在多变量时间序列预测中的优势，并对各个组成部分进行详细的阐述。

一、变分模态分解（VMD）：预处理的关键

VMD是一种自适应的信号分解方法，可以将原始时间序列分解成一系列固有模态函数（IMF），每个IMF代表了不同频率和幅度的振荡模式。与经验模态分解（EMD）相比，VMD具有严格的数学基础，能够有效地克服EMD的模态混叠问题，并且具有更强的抗噪声能力。

VMD的基本思想是将信号分解问题转化为一个变分问题，通过迭代求解约束优化问题，得到一系列具有特定带宽的IMF。其目标函数包含两个部分：一是确保每个IMF的带宽尽可能窄；二是保证所有IMF之和尽可能接近原始信号。通过拉格朗日乘子法和交替方向乘子法（ADMM），可以有效地求解该优化问题，得到一系列不同频率的IMF。

在多变量时间序列预测中，VMD的应用价值在于：

降噪：
VMD可以将原始时间序列中的噪声分离出来，从而提高数据的信噪比。
特征提取：
不同IMF代表了原始时间序列的不同特征，可以将这些IMF作为后续CNN和LSTM模型的输入，从而提取更丰富的特征信息。
解耦：
将复杂的原始时间序列分解成一系列简单的IMF，可以降低后续模型的学习难度，提高预测精度。

二、卷积神经网络（CNN）：局部特征提取的利器

CNN是一种擅长提取局部特征的深度学习模型，广泛应用于图像识别、自然语言处理等领域。在时间序列预测中，CNN可以通过卷积核提取时间序列数据的局部模式，例如趋势、周期性变化等。

CNN的基本结构包括卷积层、池化层和全连接层。卷积层使用多个卷积核对输入数据进行卷积操作，提取局部特征。池化层则对卷积层提取的特征进行降采样，从而减少参数量和计算复杂度，并提高模型的泛化能力。全连接层则将提取的特征映射到输出空间，用于预测。

在VMD-CNN-LSTM模型中，CNN主要负责提取各个IMF的局部特征。不同的卷积核可以学习不同的时间序列模式，例如，短期的波动、长期的趋势等。通过叠加多个卷积层，可以提取更深层次的特征。

三、长短期记忆神经网络（LSTM）：时序依赖建模的专家

LSTM是一种特殊的循环神经网络，能够有效地处理长序列依赖问题。与传统的RNN相比，LSTM引入了记忆单元（cell state）和三个门控单元（输入门、遗忘门、输出门），用于控制信息的流动和记忆。

记忆单元用于存储历史信息，而门控单元则用于控制信息的更新和输出。输入门决定哪些信息需要更新到记忆单元中；遗忘门决定哪些信息需要从记忆单元中遗忘；输出门决定哪些信息需要从记忆单元中输出。通过这些门控单元的协同作用，LSTM能够有效地捕捉时间序列数据的长期依赖关系。

在VMD-CNN-LSTM模型中，LSTM主要负责建模时间序列的动态变化。CNN提取的局部特征作为LSTM的输入，LSTM则负责学习这些特征之间的时序依赖关系，从而预测未来的值。

四、VMD-CNN-LSTM模型的结构与工作流程

VMD-CNN-LSTM模型的核心思想是将VMD、CNN和LSTM三个模型有机地结合起来，充分发挥各自的优势，从而提高多变量时间序列预测的精度和鲁棒性。

模型的具体结构如下：

VMD分解：

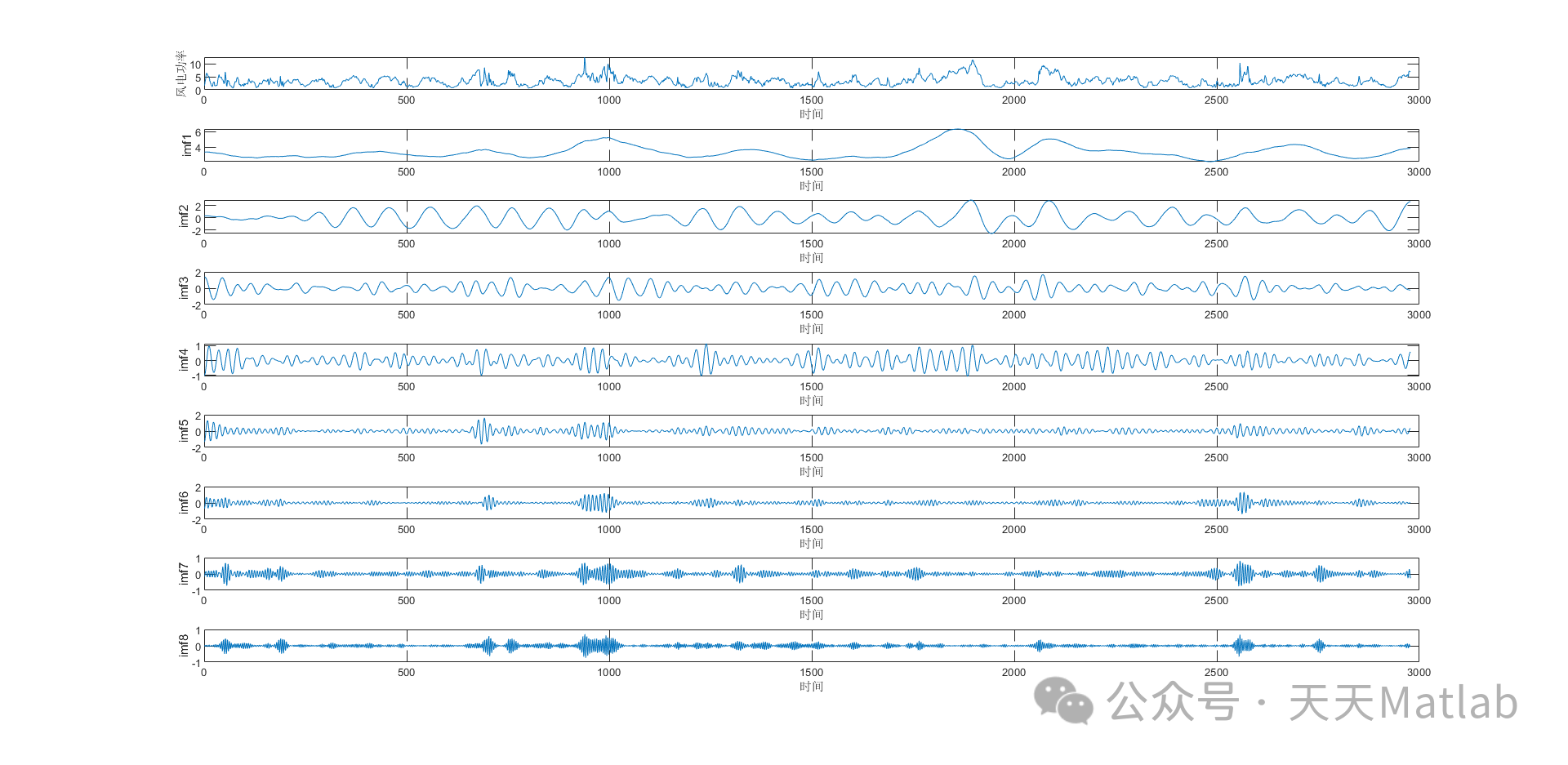

首先，使用VMD将原始多变量时间序列分解成一系列IMF。每个变量对应一组IMF。
CNN特征提取：
然后，将每个IMF作为CNN的输入，使用多个卷积层和池化层提取局部特征。
特征融合：
将所有IMF提取的特征进行融合，可以采用拼接或求和等方式。
LSTM时序建模：
将融合后的特征作为LSTM的输入，LSTM学习这些特征之间的时序依赖关系。
预测输出：
LSTM的输出经过全连接层，得到最终的预测结果。

模型的工作流程如下：

输入多变量时间序列数据。
使用VMD对每个变量的时间序列数据进行分解，得到一系列IMF。
对每个IMF进行标准化处理，例如使用Z-score标准化。
将每个IMF作为CNN的输入，提取局部特征。
将所有IMF提取的特征进行融合。
将融合后的特征作为LSTM的输入，学习时序依赖关系。
使用训练好的LSTM模型进行预测。
将预测结果进行反标准化处理，得到最终的预测结果。

五、VMD-CNN-LSTM模型的优势

VMD-CNN-LSTM模型相比传统的预测方法和单一的深度学习模型，具有以下优势：

高精度：
通过VMD的预处理，有效降低了噪声，提取了更丰富的特征。 CNN和LSTM的结合，既能提取局部特征，又能捕捉长期依赖关系，从而提高了预测精度。
强鲁棒性：
VMD的自适应分解能力，使得模型能够适应不同类型的时间序列数据。 CNN的卷积操作具有平移不变性，能够提高模型的鲁棒性。
可解释性：
VMD将原始时间序列分解成一系列具有物理意义的IMF，有助于理解模型的预测结果。
适用性广：
VMD-CNN-LSTM模型可以应用于各种多变量时间序列预测问题，例如经济预测、金融预测、气象预测等。
