NX绘图第三章之拉伸工具

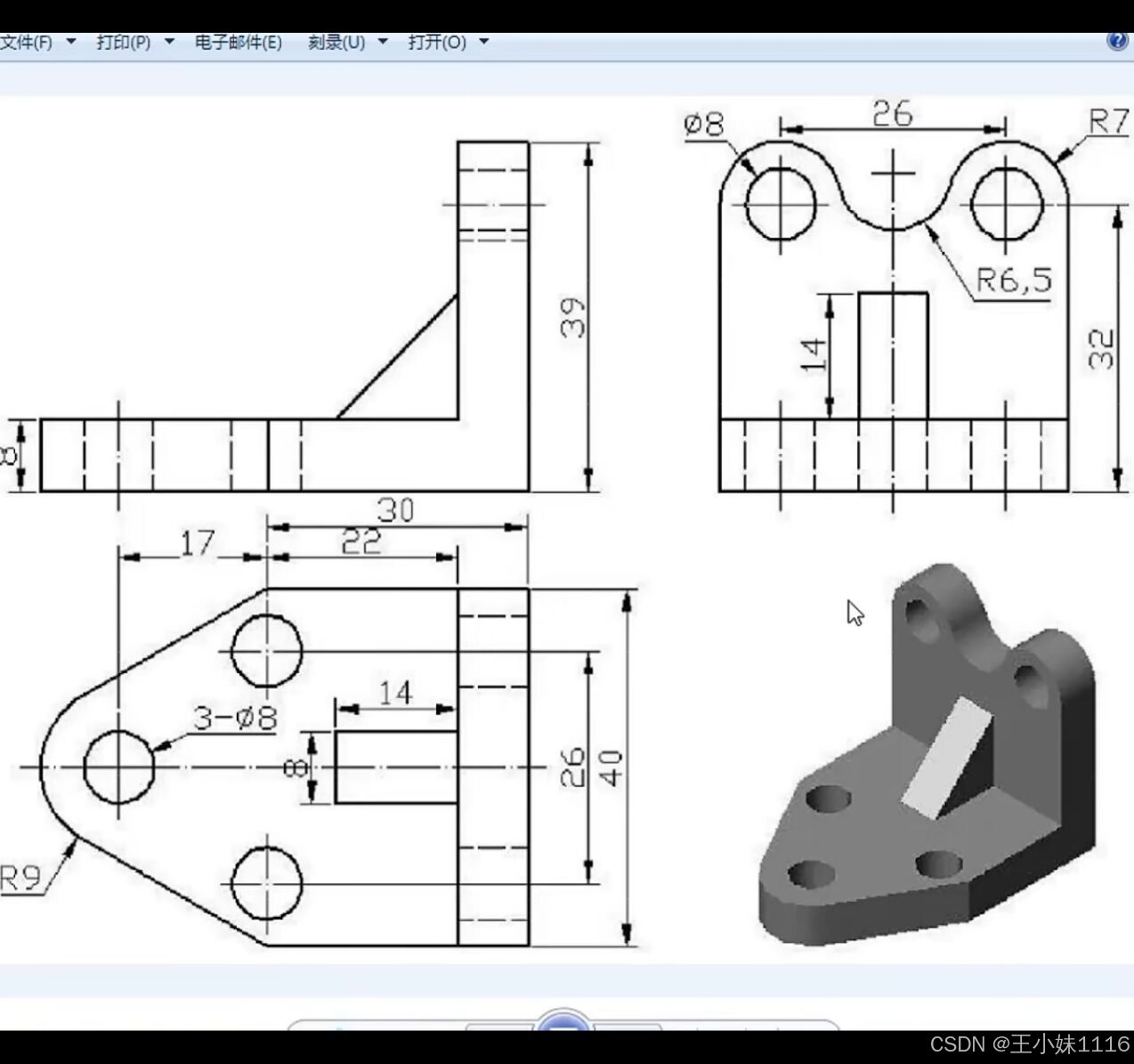

利用拉伸工具完成下图的绘制

1.新建文件

首先在文件中点击新建，选择如图模型，文件夹中可包含中文，老版的NX可能存在不能包含中文的情况。

​

2.进入草图模式

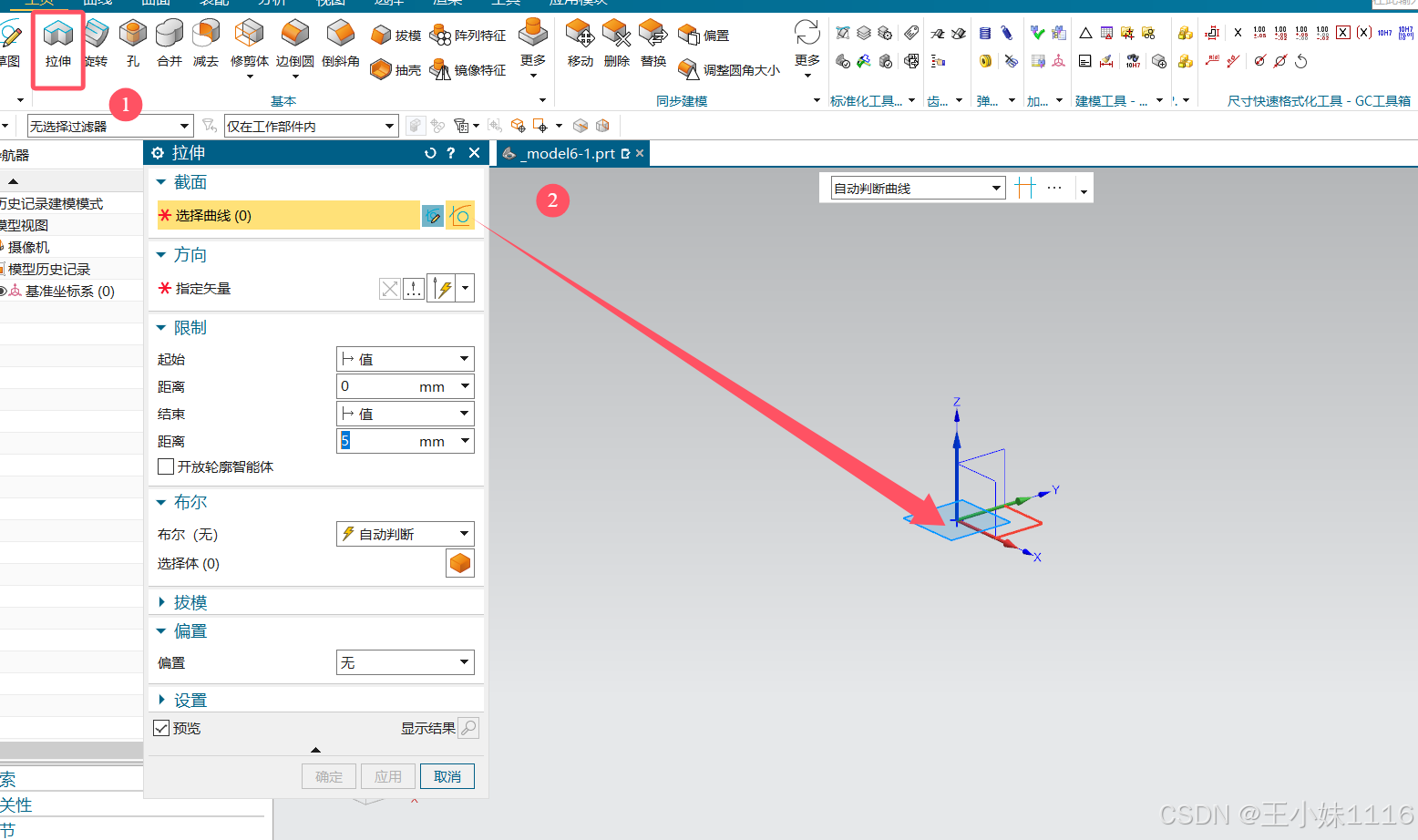

首先点击图一左上角的拉伸工具，弹出下图对话框。本次图像绘制要先确定基于某个界面，随后鼠标点击xy平面即可，然后点击弹窗的确定按钮，进入草图界面。

​

3.首先绘制侧面视图

3.1绘制直线

利用直线工具绘制侧视图的一般，设置长度并且确保水平直线与x轴重合，竖直直线与y轴重合，且途中③的直线右端点与原点重合。
