NX绘图第二章之派生直线

0.派生直线的具体功能

0.1生成任意一条直线的偏置直线

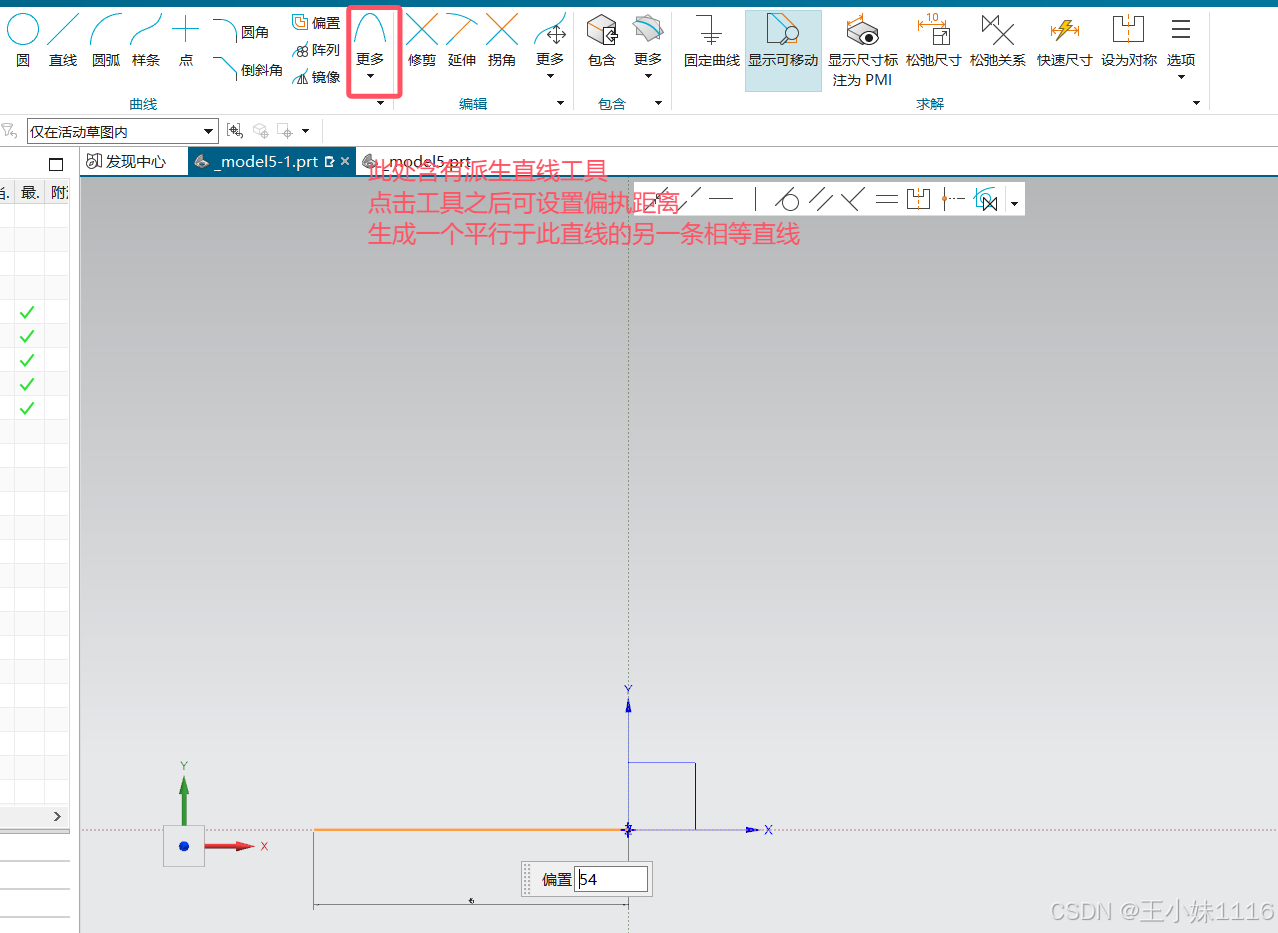

此处可利用派生直线绘制一条平行且等于图中直线的另一条直线，此处偏执距离可设置为54.但是在利用派生直线绘制这条直线时，会存在一个问题，它会默认为派生之后的直线与y轴固定，设置尺寸时也是右对齐。

0.2第三条平行线

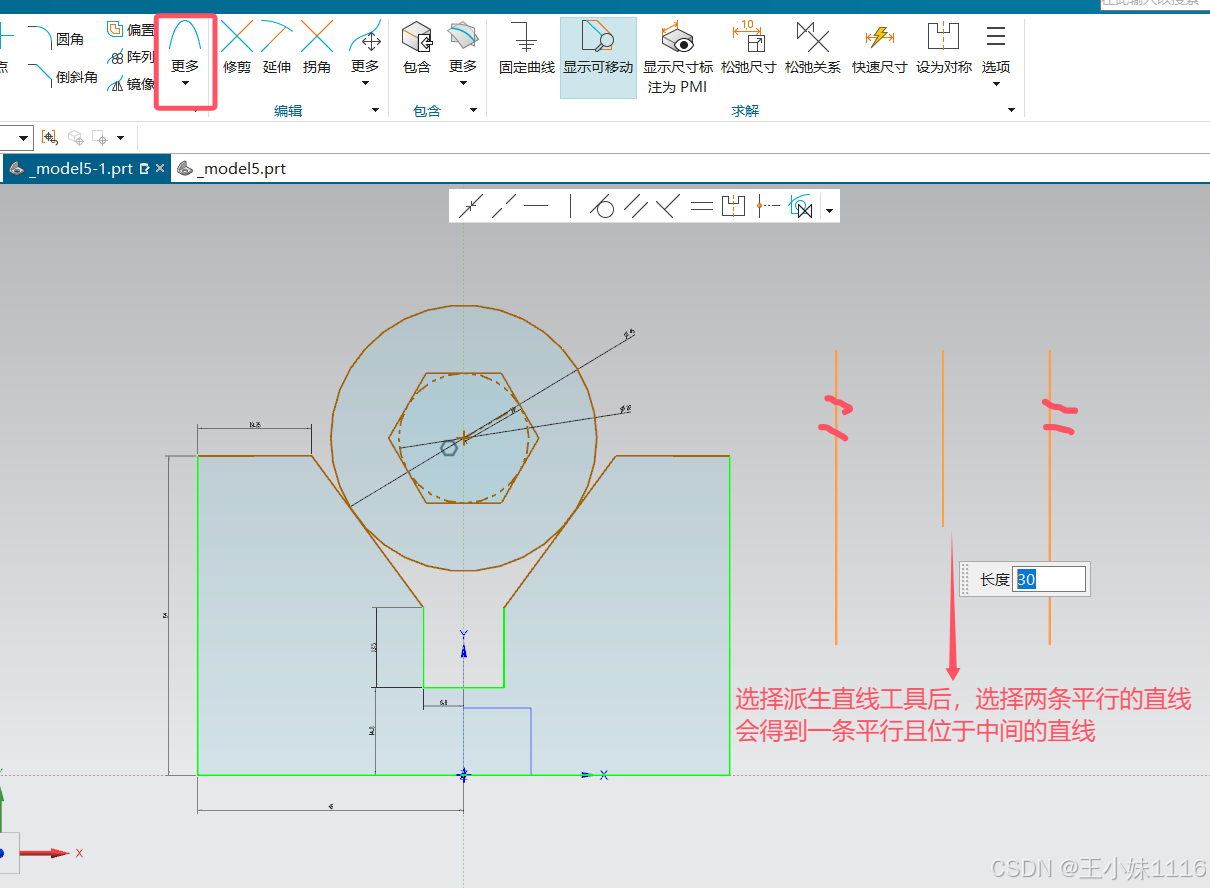

利用派生直线工具选定两条平行的直线，得到一条位于平行直线的中间位置，同时得到的直线长度可靠控。

0.3角平分线

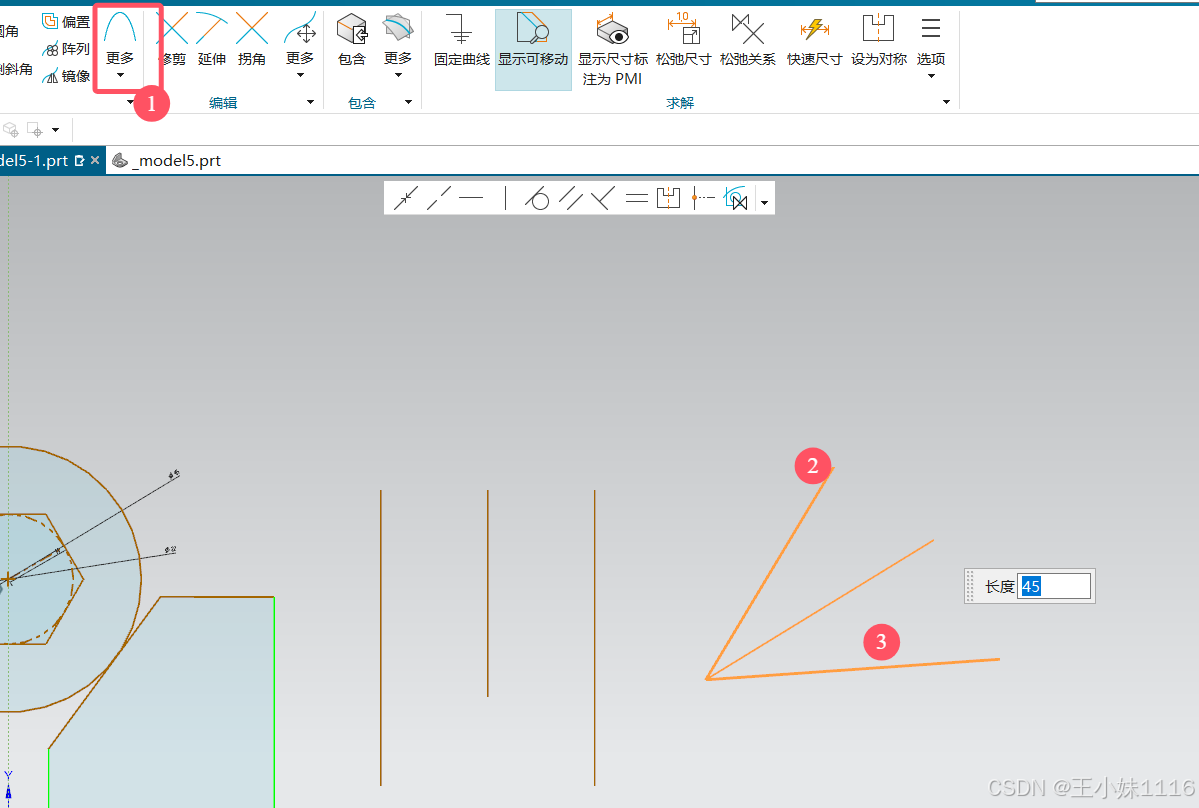

利用派生直线选定不平行的两条直线可得到一条角平分线。

1.新建文件

首先在文件中点击新建，选择如图模型，文件夹中可包含中文，老版的NX可能存在不能包含中文的情况。
