本文介绍了如何使用Cesium库在HTML页面中实现3DTiles模型的旋转和平移功能，通过全局变量管理和封装的旋转平移函数，用户可以调整模型在X、Y、Z轴上的旋转以及在经度和纬度方向的平移。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

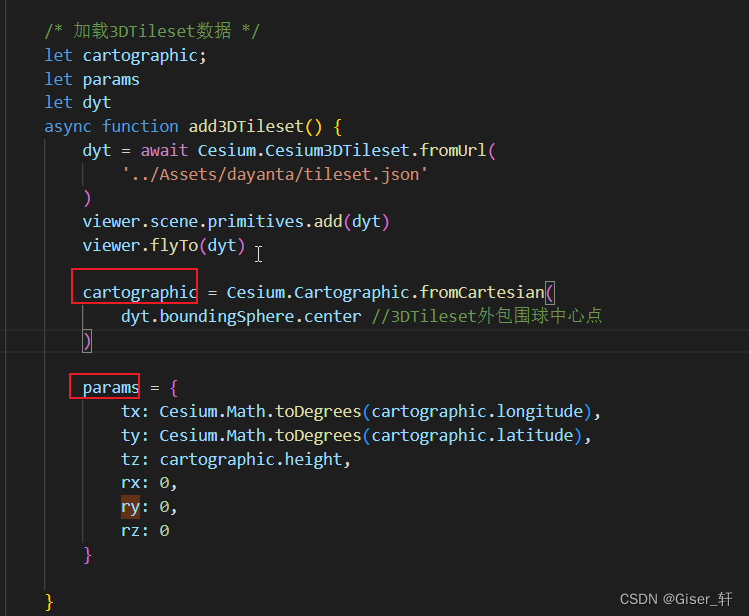

一：记录初始值

定义两个全局变量，cartographic，params，用于计算模型的初始位置和存储旋转平移参数。

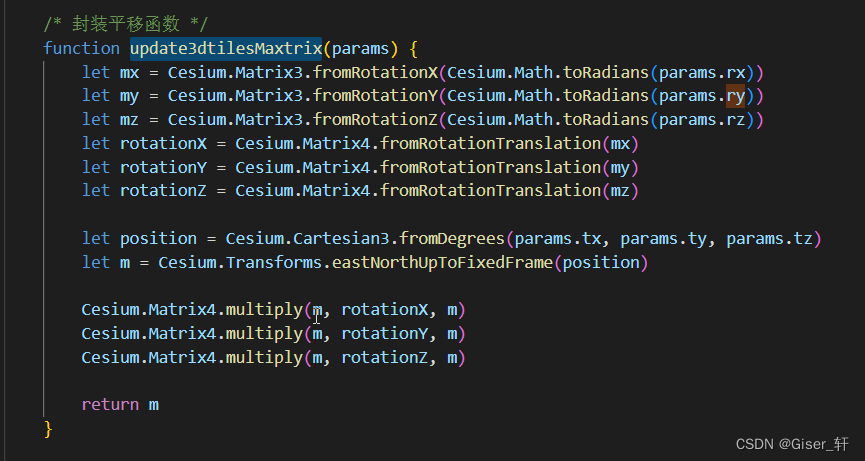

二：旋转平移函数

封装旋转平移函数update3dtilesMaxtrix。

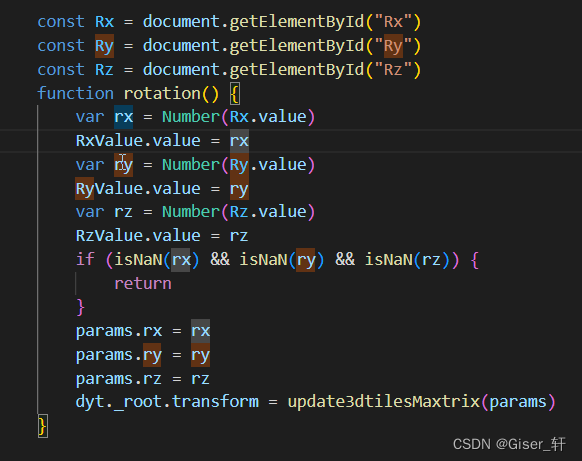

三：封装滑动条回调函数

四：完整代码

<!DOCTYPE html>
<html lang="en">

<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>1.3DTiles模型高度调整</title>
    <script src="../Build/Cesium/Cesium.js"></script>
    <link rel="stylesheet" href="../Build/Cesium/Widgets/widgets.css">
</head>
<style>
    * {
        margin: 0px;
        padding: 0;
        box-sizing: border-box;
    }

    #cesiumContainer {
        width: 100vw;
        height: 100vh;

    }

    .cesium-viewer-bottom {
        display: none;
    }

    .adjust3DTilesetDiv {
        position: absolute;
        top: 10px;
        left: 20px;
        background-color: rgba(0, 0, 0, 0.6);
    }
</style>

<body>
    <div id="cesiumContainer"></div>
    <div class="adjust3DTilesetDiv">
        <label style="color: white;">X轴旋转</label> <br />
        <input type="range" min="-100" max="100" step="1" oninput="rotation()" id="Rx" value="0">
        <input type="text" style="width: 70px;" id="RxValue" value="0" onchange="rotationX()"> <br />
        <label style="color: white;">Y轴旋转</label> <br />
        <input type="range" min="-100" max="100" step="1" oninput="rotation()" id="Ry" value="0">
        <input type="text" style="width: 70px;" id="RyValue" value="0" onchange="rotationY()"> <br />
        <label style="color: white;">Z轴旋转</label> <br />
        <input type="range" min="-100" max="100" step="1" oninput="rotation()" id="Rz" value="0">
        <input type="text" style="width: 70px;" id="RzValue" value="0" onchange="rotationZ()"> <br />
        <!-- 经纬度平移 -->
        <label style="color: white;">经度平移</label> <br />
        <input type="range" min="-100" max="100" step="0.00001" oninput="translation()" id="Tlon" value="0">
        <input type="text" style="width: 70px;" id="TlonValue" value="0" onchange="translationLon()"> <br />
        <label style="color: white;">纬度平移</label> <br />
        <input type="range" min="-100" max="100" step="0.00001" oninput="translation()" id="Tlat" value="0">
        <input type="text" style="width: 70px;" id="TlatValue" value="0" onchange="translationLat()"> <br />
    </div>
    <script>
        Cesium.Ion.defaultAccessToken = "eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJqdGkiOiIzZjY5M2UwNi1kODhmLTQzZTItYjc4Ni0yMzlmNTBlYmIxYjgiLCJpZCI6MTU3NTE3LCJpYXQiOjE2OTQ1MDMyOTl9.PSElCoyLF_ecNszBWrrOmB9JH7yPxrSLo-Tx4DIm1LU"
        /* 加载地形 */
        var viewer = new Cesium.Viewer("cesiumContainer", {
            geocoder: false,
            homeButton: false,   //是否显示首页位置工具
            sceneModePicker: false,  //是否显示视角模式切换工具
            baseLayerPicker: false,  //是否显示默认图层选择工具
            navigationHelpButton: false,  //是否显示导航帮助工具
            animation: false, //是否显示动画工具
            timeline: false, //是否显示时间轴工具
            fullscreenButton: false,//是否显示全屏按钮工具

        })
        /* 开启地形深度检测 */
        viewer.scene.globe.depthTestAgainstTerrain = true
        async function addWorldTerrainAsync() {
            try {
                let terrainProvider = await Cesium.createWorldTerrainAsync();
                viewer.terrainProvider = terrainProvider
            } catch (error) {
                console.log(`this is a ${error}`);
            }
        }


        /* 加载3DTileset数据 */
        let cartographic;
        let params
        let dyt
        async function add3DTileset() {
            dyt = await Cesium.Cesium3DTileset.fromUrl(
                '../Assets/dayanta/tileset.json'
            )
            viewer.scene.primitives.add(dyt)
            viewer.flyTo(dyt)

            cartographic = Cesium.Cartographic.fromCartesian(
                dyt.boundingSphere.center //3DTileset外包围球中心点
            )

            params = {
                tx: Cesium.Math.toDegrees(cartographic.longitude),
                ty: Cesium.Math.toDegrees(cartographic.latitude),
                tz: cartographic.height,
                rx: 0,
                ry: 0,
                rz: 0
            }

        }

        /* 1s后进行操作 */
        setTimeout(() => {
            addWorldTerrainAsync()
            add3DTileset()
        }, 1000)

        /* 封装平移函数 */
        function update3dtilesMaxtrix(params) {
            let mx = Cesium.Matrix3.fromRotationX(Cesium.Math.toRadians(params.rx))
            let my = Cesium.Matrix3.fromRotationY(Cesium.Math.toRadians(params.ry))
            let mz = Cesium.Matrix3.fromRotationZ(Cesium.Math.toRadians(params.rz))
            let rotationX = Cesium.Matrix4.fromRotationTranslation(mx)
            let rotationY = Cesium.Matrix4.fromRotationTranslation(my)
            let rotationZ = Cesium.Matrix4.fromRotationTranslation(mz)

            let position = Cesium.Cartesian3.fromDegrees(params.tx, params.ty, params.tz)
            let m = Cesium.Transforms.eastNorthUpToFixedFrame(position)

            Cesium.Matrix4.multiply(m, rotationX, m)
            Cesium.Matrix4.multiply(m, rotationY, m)
            Cesium.Matrix4.multiply(m, rotationZ, m)

            return m
        }

        const Rx = document.getElementById("Rx")
        const Ry = document.getElementById("Ry")
        const Rz = document.getElementById("Rz")
        function rotation() {
            var rx = Number(Rx.value)
            RxValue.value = rx
            var ry = Number(Ry.value)
            RyValue.value = ry
            var rz = Number(Rz.value)
            RzValue.value = rz
            if (isNaN(rx) && isNaN(ry) && isNaN(rz)) {
                return
            }
            params.rx = rx
            params.ry = ry
            params.rz = rz
            dyt._root.transform = update3dtilesMaxtrix(params)
        }

        function rotationX() {
            var rx = Number(RxValue.value)
            Rx.value = rx
            rotation()
        }
        function rotationY() {
            var ry = Number(RyValue.value)
            Ry.value = ry
            rotation()
        }
        function rotationX() {
            var rz = Number(RzValue.value)
            Rz.value = rz
            rotation()
        }

        function translation() {
            var tLon = Number(Tlon.value)
            TlonValue.value = tLon
            var tLat = Number(Tlat.value)
            TlatValue.value = tLat
            if (isNaN(tLon) && isNaN(tLat)) {
                return
            }
            params.tx = Cesium.Math.toDegrees(cartographic.longitude) + tLon / 500
            params.ty = Cesium.Math.toDegrees(cartographic.latitude) + tLat / 500
            dyt._root.transform = update3dtilesMaxtrix(params)
        }

        function translationLat() {
            var tLat = Number(TlatValue.value)
            Tlat.value = tLat
            translation()
        }
    </script>
</body>


</html>
