一、效果演示

🔸项目介绍

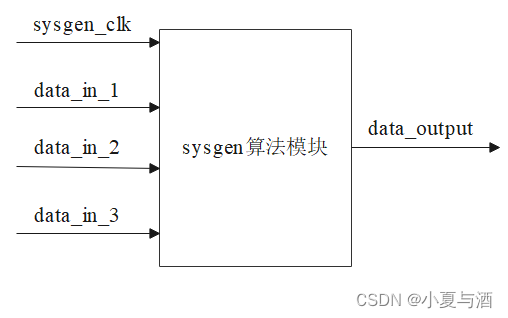

使用System Generator搭建算法时，为了快速进行算法正确性的板级验证，只需要将算法的算法时钟端口、数据输入端口和结果输出端口保留，如下图所示：

为了控制算法模块，需要实现数据输入的控制、算法启动和数据输出的控制等。本篇文章搭建简单的外围电路实现对sysgen算法的控制和执行。

🔸项目演示效果

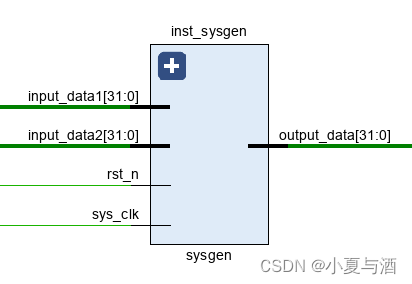

在本项目中，使用Verilog HDL编写了一个和使用System Generator搭建的算法模块类似的模块，该模块实现的功能是对输入的两个32位的非负整型数据进行相加。该模块有时钟端口、复位端口、两个数据输入端口和一个数据输出端口，如下图所示：

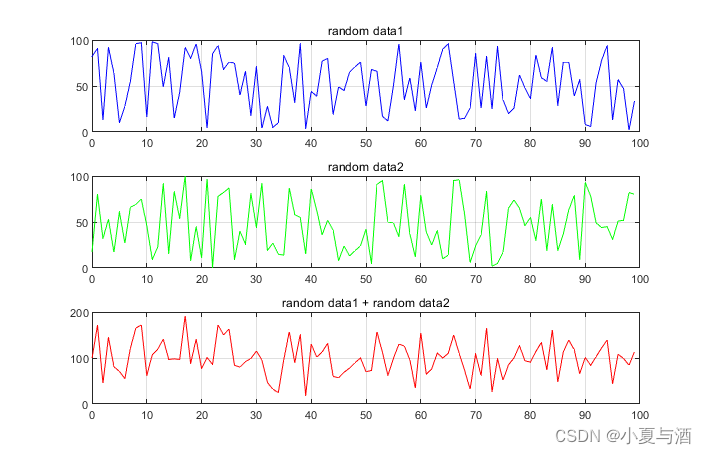

使用matlab生成两组1-100的随机非负整数，每组数据的个数为100个。两组数据以及两组数据对应数据之和的波形绘图如下所示：

将两组数据存为bin文件并输入到FPGA中执行求和算法，将算法执行结果导出、进行数据进制转换并使用matlab画图得到的结果如下所示：

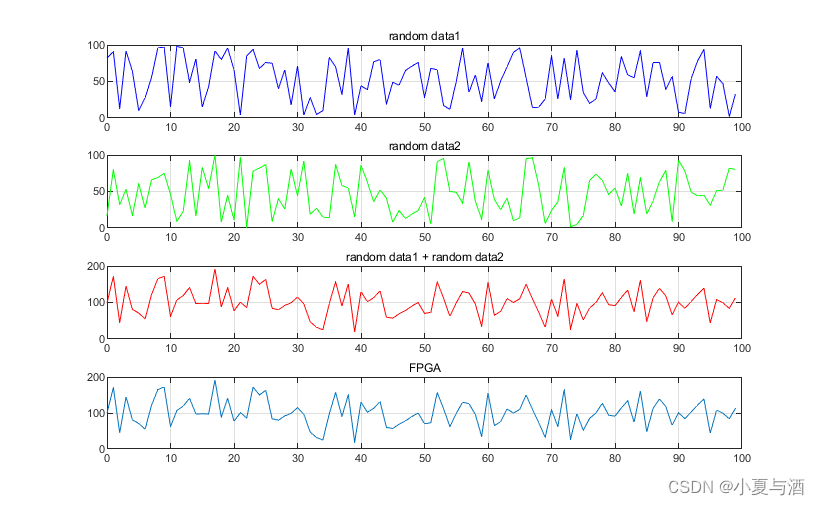

将FPGA运算得到的结果与matlab运算得到的结果进行对比，算法执行结果一致，如下图所示：

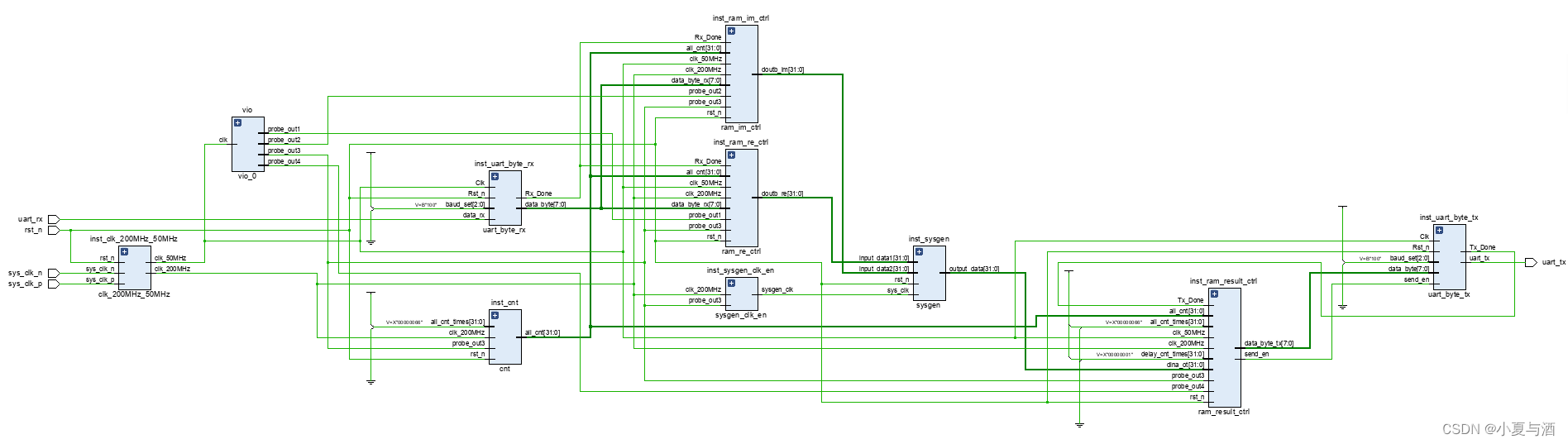

本项目的完整系统包括时钟模块、vio控制、串口收发模块、计数器模块、ram控制模块、算法使能模块和算法模块。FPGA系统的RTL视图如下所示：

🔸操作过程演示

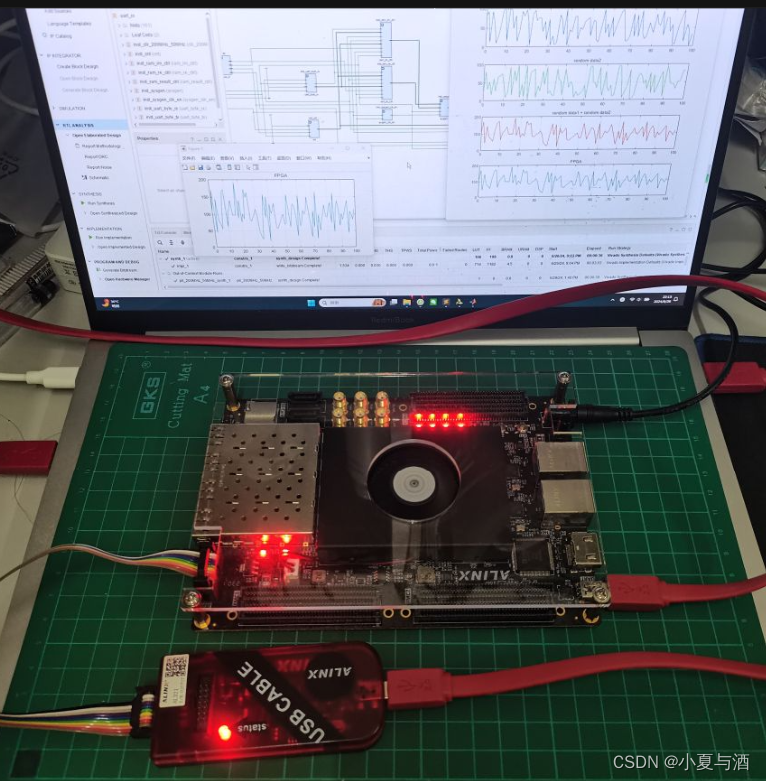

FPGA开发板与电脑连接：

系统串口波特率为：115200。

项目主要使用到vio控制和串口助手收发数据，串口将bin文件数据发送给FPGA并存入到ram1和ram2中，运行算法之后的结果存储到ram3中，通过控制从串口将结果数据读出。vio使用4个输出信号控制系统：信号1置为高电平时，存入第一组bin文件数据到ram1中；信号2置为高电平时，存入第二组bin文件数据到ram2中；信号3置为高电平时，执行sysgen算法模块；信号4置为高电平时，将ram3中的结果数据通过串口读取出来。操作过程视频如下所示：

【FPGA项目】System Generator算法板级验证

二、说明

本项目基于《【FPGA项目】bin文件ram存取回环测试》来搭建完整的板级验证系统，建议小伙伴们可以先学习该篇文章的知识点。

需要该项目中的串口助手软件或者项目工程文件的小伙伴，直接加入QQ群，在群文件中搜索下载即可，QQ群：862135231。
matlab版本：R2020b
vivado版本：2020.2
开发板型号：AXKU040

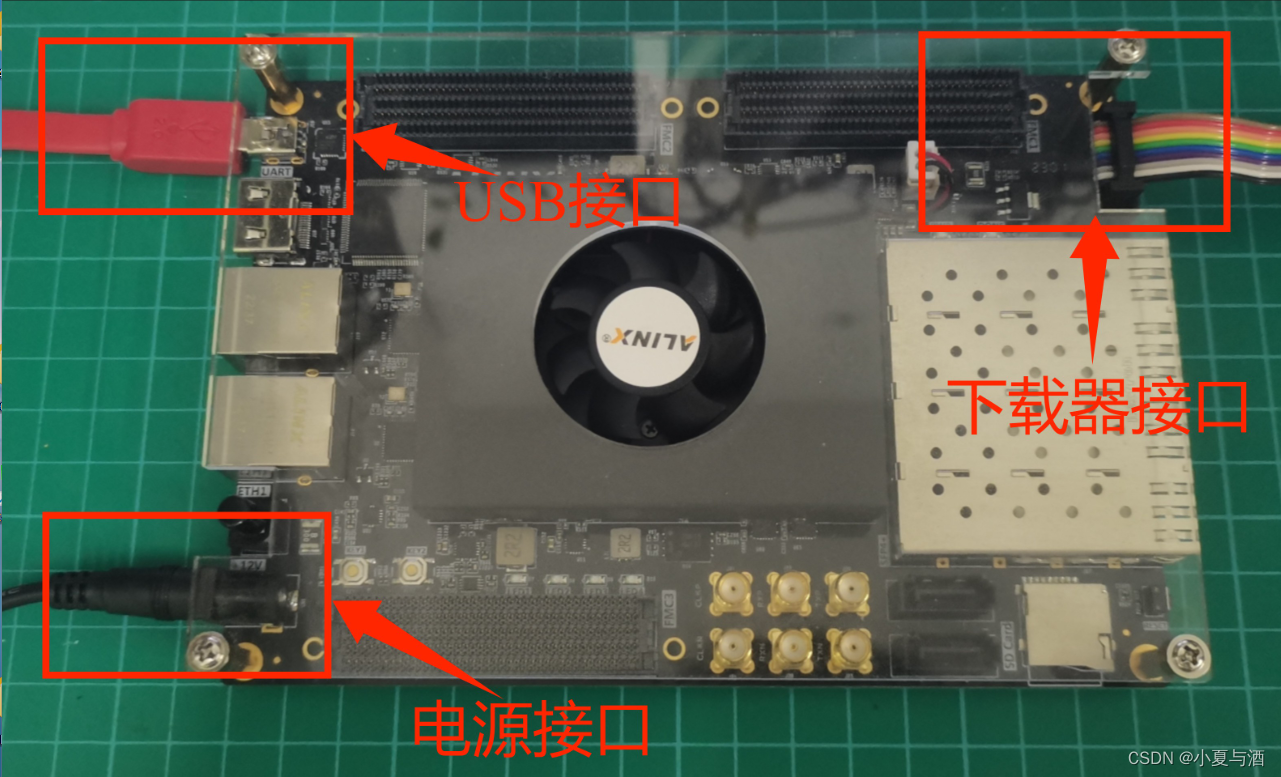

接口连接如下所示：

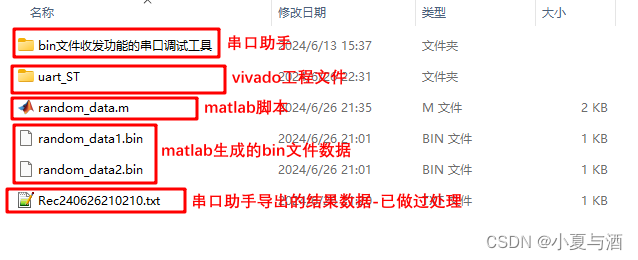

工程文件目录结构如下所示：

三、Matlab数据存为bin文件

关于bin文件的介绍和使用bin文件存储数据的原因，在该篇文章中已经做了讲解：《【FPGA项目】bin文件ram存取回环测试》。

通过串口将sysgen算法模块的运行结果导出时，串口助手可以将数据保存为hex格式，需要对数据进行简单的处理，再通过matlab将十六进制的结果数据转换成十进制即可。

本项目中的matlab代码如下，根据需要运行相关代码片段即可：

%% bin文件生成代码：生成两个随机波形数据的bin文件
%----------------------------------------------------
% 首先生成1-100的double类型随机整数；
% 将double类型随机整数转换为32位数据；
% 将转换后的数据保存为bin文件。
%----------------------------------------------------
clear;
clc;
close all;
% 生成1-100的double类型随机整数
random_data1 = randi([1 100], 1, 100);
random_data2 = randi([1 100], 1, 100);

% 将double类型数据转换为uint32类型
random_data1_uint32 = uint32(random_data1);
random_data2_uint32 = uint32(random_data2);

% 画图
figure;
x = 0:1:100-1;
subplot(3,1,1);
plot(x,random_data1_uint32,'b');
title('random data1');
grid on;

subplot(3,1,2);
plot(x,random_data2_uint32,'g');
title('random data2');
grid on;

subplot(3,1,3);
plot(x,random_data1_uint32+random_data2_uint32,'r');
title('random data1 + random data2');
grid on;

% 将数据保存为bin文件
fid = fopen('random_data1.bin', 'wb');
fwrite(fid, random_data1_uint32, 'uint32');
fclose(fid);
fid = fopen('random_data2.bin', 'wb');
fwrite(fid, random_data2_uint32, 'uint32');
fclose(fid);

disp('波形数据已生成并保存为random_data1.bin和random_data2.bin');

%% 读取txt文档中的数据，并转换成十进制
file_path = 'Rec240626210210.txt'; % 替换为实际文件路径
fileId = fopen(file_path, 'r');

hex_values = cell(100, 1);
for i = 1:100
    hex_values{
   i} = fgetl(fileId);
end

fclose(fileId);
dec_values = hex2dec(hex_values);

figure;
x = 0:1:100-1;
plot(x,dec_values);
title('FPGA');
grid on;

% 画图
figure;
x = 0:1:100-1;
subplot(4,1,1);
plot(x,random_data1_uint32,'b');
title('random data1');
grid on;

subplot(4,1,2);
plot(x,random_data2_uint32,'g');
title('random data2');
grid on;

subplot(4,1,3);
plot(x,random_data1_uint32+random_data2_uint32,'r');
title('random data1 + random data2');
grid on;

subplot(4,1,4);
plot(x,dec_values);
title('FPGA');
grid on;

四、串口收发模块

整个sysgen算法的验证都是通过vio和串口来实现的。

关于串口收发模块的详细讲解，请点击如下两篇文章进行学习：
串口发送模块：【FPGA零基础学习之旅#13】串口发送模块设计与验证；
串口接收模块：【FPGA零基础学习之旅#15】串口接收模块设计与验证（工业环境）。

在此附上模块代码：

串口发送模块：

//
//模块名称：串口发送模块
//
module uart_byte_tx(
	input 		Clk,
	input 		Rst_n,
	input [7:0]	data_byte,
	input 		send_en,
	input [2:0]	baud_set,

	output reg uart_tx,
	output reg Tx_Done,
	output reg uart_state
);

	reg bps_clk;//波特率时钟

	reg [15:0]div_cnt;//分频计数器

	reg [15:0]bps_DR;//分频计数最大值

	reg [3:0]bps_cnt;//波特率计数时钟

	//定义数据的起始位和停止位
	localparam START_BIT = 1'b0;
	localparam STOP_BIT  = 1'b1;

	reg [7:0]r_data_byte;//数据寄存器

//--------<uart状态模块>--------
	always@(posedge Clk or negedge Rst_n)begin
		if(!Rst_n)
			uart_state <= 1'b0;
		else if(send_en)
			uart_state <= 1'b1;
		else if(bps_cnt == 4'd11)//bps_cnt计数达到11次，即发送结束
			uart_state <= 1'b0;
		else
			uart_state <= uart_state;
	end

//--------<使能分频计数模块>-------
//	assign en_cnt = uart_state;

//--------<寄存待发送的数据，使数据保持稳定>--------
	always@(posedge Clk or negedge Rst_n)begin
		if(!Rst_n)
			r_data_byte <= 8'd0;
		else if(send_en)
			r_data_byte <= data_byte;
		else
			r_data_byte <= r_data_byte;
	end

//--------<波特率查找表>--------
	always@(posedge Clk or negedge Rst_n)begin
		if(!Rst_n)
			bps_DR <= 16'd5207;
		else begin
			case(baud_set)
				0:bps_DR <= 16'd5207;
				1:bps_DR <= 16'd2603;
				2:bps_DR <= 16'd
