UltraScale+的40G/50G Ethernet Subsystem IP核使用（2）

最新推荐文章于 2025-04-17 16:07:01 发布

顺子学不会FPGA

最新推荐文章于 2025-04-17 16:07:01 发布

阅读量1k

点赞数 6

分类专栏： UltraScale+系列高速接口设计文章标签： tcp/ip 网络协议网络 fpga开发

本文链接：https://blog.youkuaiyun.com/m0_56222647/article/details/138034651

版权

文章目录

前言
一、设计框图
二、模块修改
三、上板

前言

上文介绍了40G/50G Ethernet Subsystem IP核的使用，对于每个QSFP都单独使用一个GT参考时钟，本文将基于此介绍GT时钟共享。

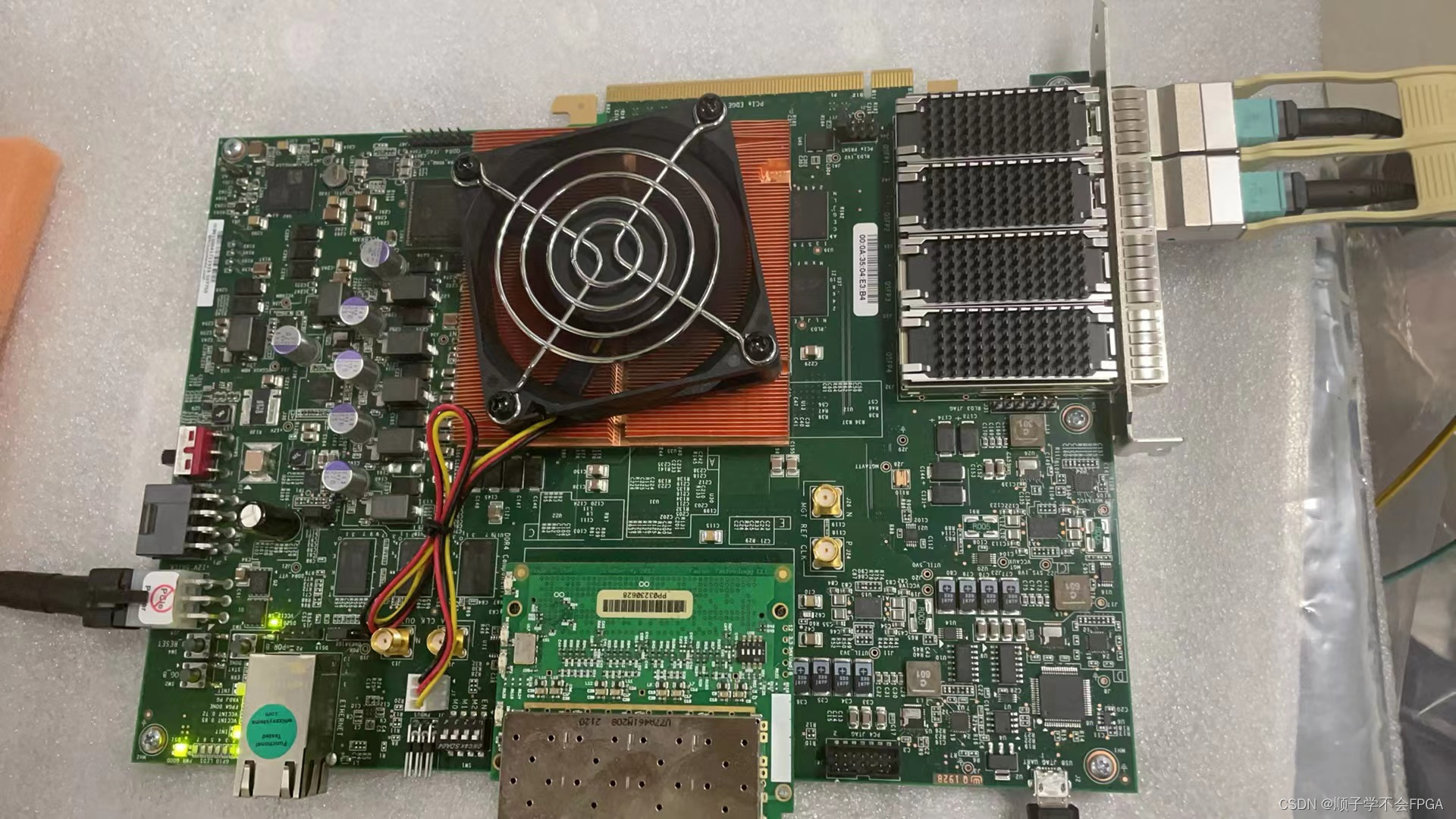

在这里插入图片描述

一、设计框图

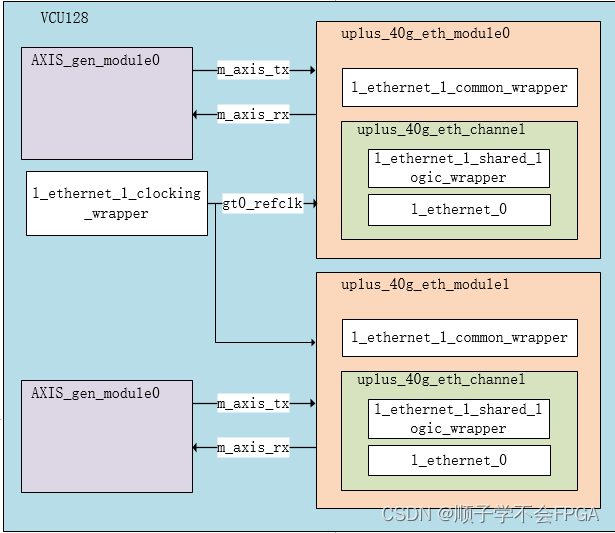

在这里插入图片描述

二、模块修改

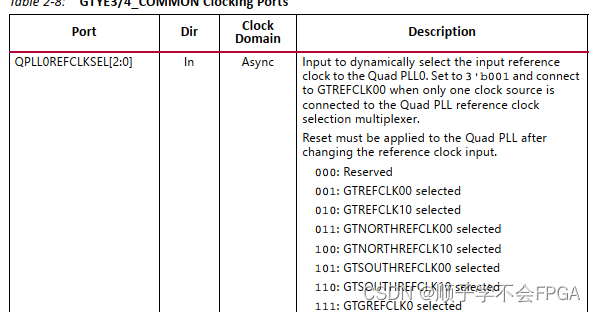

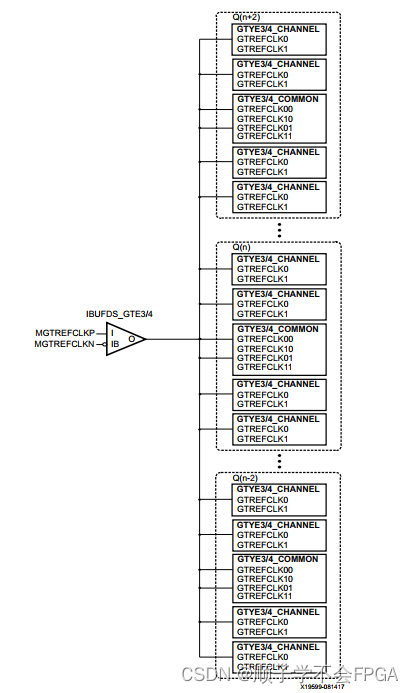

主要是修改QPLL的参考时钟输入，我这里QSFP1的BANL在QSFP2的呗面，所以QSFP2想要使用QSFP1的GT参考时钟需要将COMMON的参考时钟输入选为011.
在这里插入图片描述
主要修改l_ethernet_1_common_wrapper模块，增加参数GTYE4_COMMON_QPLL0REFCLKSEL 进行参考时钟选择和南北时钟输入。

module l_ethernet_1_common_wrapper#(
  parameter GTYE4_COMMON_QPLL0REFCLKSEL = 3'b001
)
(
     input  refclk,
     input  north_refclk  ,
     input  south_refclk  ,
     input  [0 :0]  qpll0reset,
     output [0 :0]  qpll0lock,
     output [0 :0]  qpll0outclk,
     output [0 :0]  qpll0outrefclk,
     input          drpclk_common_in,
     input  [0 :0]  qpll1reset,
     output [0 :0]  qpll1lock,
     output [0 :0]  qpll1outclk,
     output [0 :0]  qpll1outrefclk
    );

  // List of signals to connect to GT Common block
  wire [0 :0] GTYE4_COMMON_QPLL0RESET;
  wire [0 :0] GTYE4_COMMON_GTREFCLK00;
  wire [0 :0] GTYE4_COMMON_QPLL0LOCK;
  wire [0 :0] GTYE4_COMMON_QPLL0OUTCLK;
  wire [0 :0] GTYE4_COMMON_QPLL0OUTREFCLK;
  wire [0 :0] GTYE4_COMMON_QPLL1RESET;
  wire [0 :0] GTYE4_COMMON_QPLL1LOCK;
  wire [0 :0] GTYE4_COMMON_QPLL1OUTCLK;
  wire [0 :0] GTYE4_COMMON_QPLL1OUTREFCLK;
  wire                               [15:0] GTYE4_COMMON_DRPADDR;
  wire                               [0:0] GTYE4_COMMON_DRPCLK;
  wire                               [15:0] GTYE4_COMMON_DRPDI;
  wire                               [0:0] GTYE4_COMMON_DRPEN;
  wire                               [0:0] GTYE4_COMMON_DRPWE;
  wire                               [
