还是参考ALINX教程，学习PL端以太网如何使用，从教程中可以看到，开发板使用了一个xilinx默认不支持的phy JL2121，所以需要修改lwip的库源码。
修改位置是：
C:\Xilinx\Vitis\2022.1\data\embeddedsw\ThirdParty\sw_services\lwip211_v1_7\src\contrib\ports\xilinx\netif
xaxiemacif_physpeed.c

之前实现了PS端的lwip，现在来实现PL端。

Vivado工程

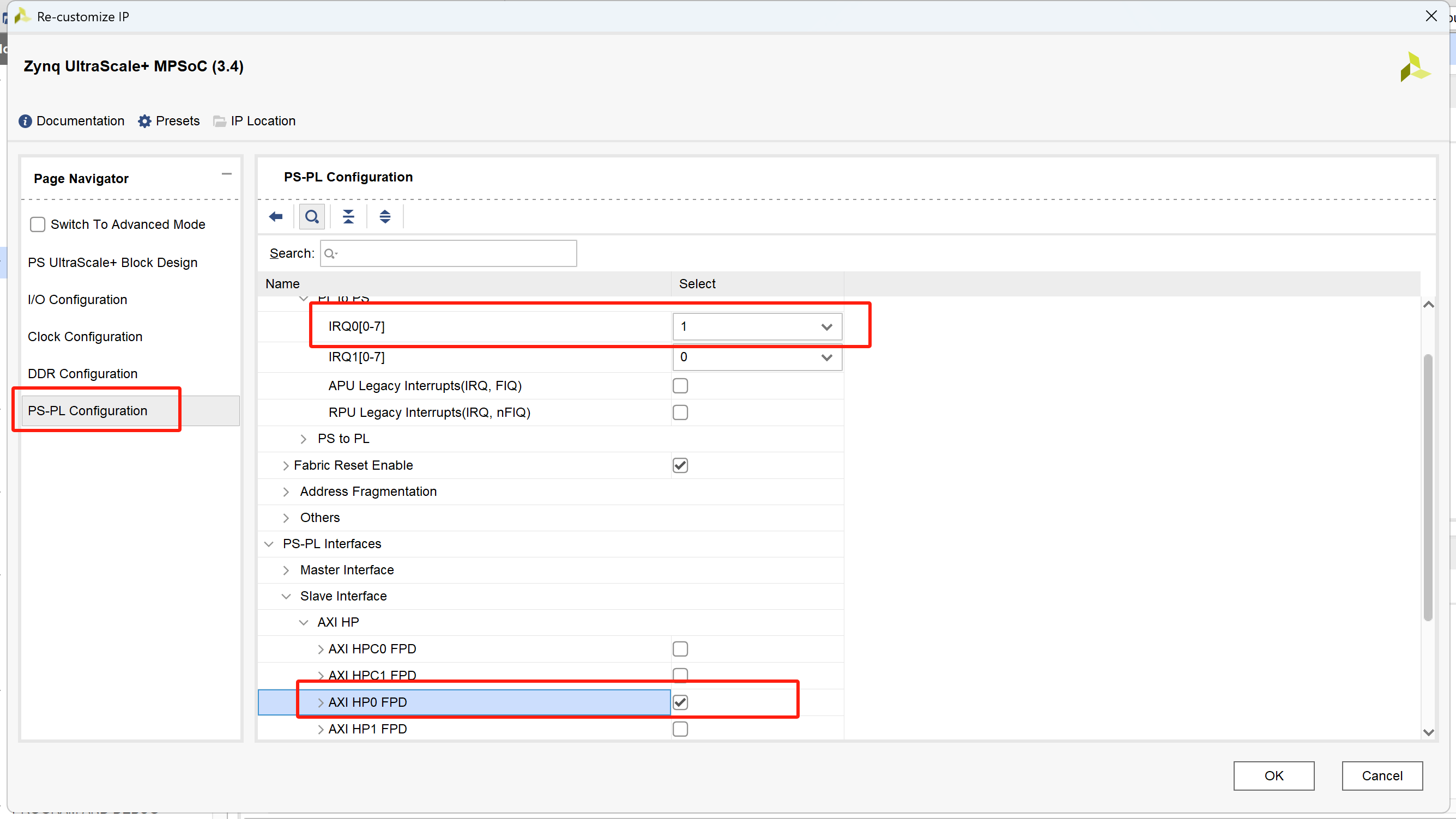

为了实现PL的端以太网，还需修改一些MPSOC的设置，使能中断口和HP0口：
在这里插入图片描述

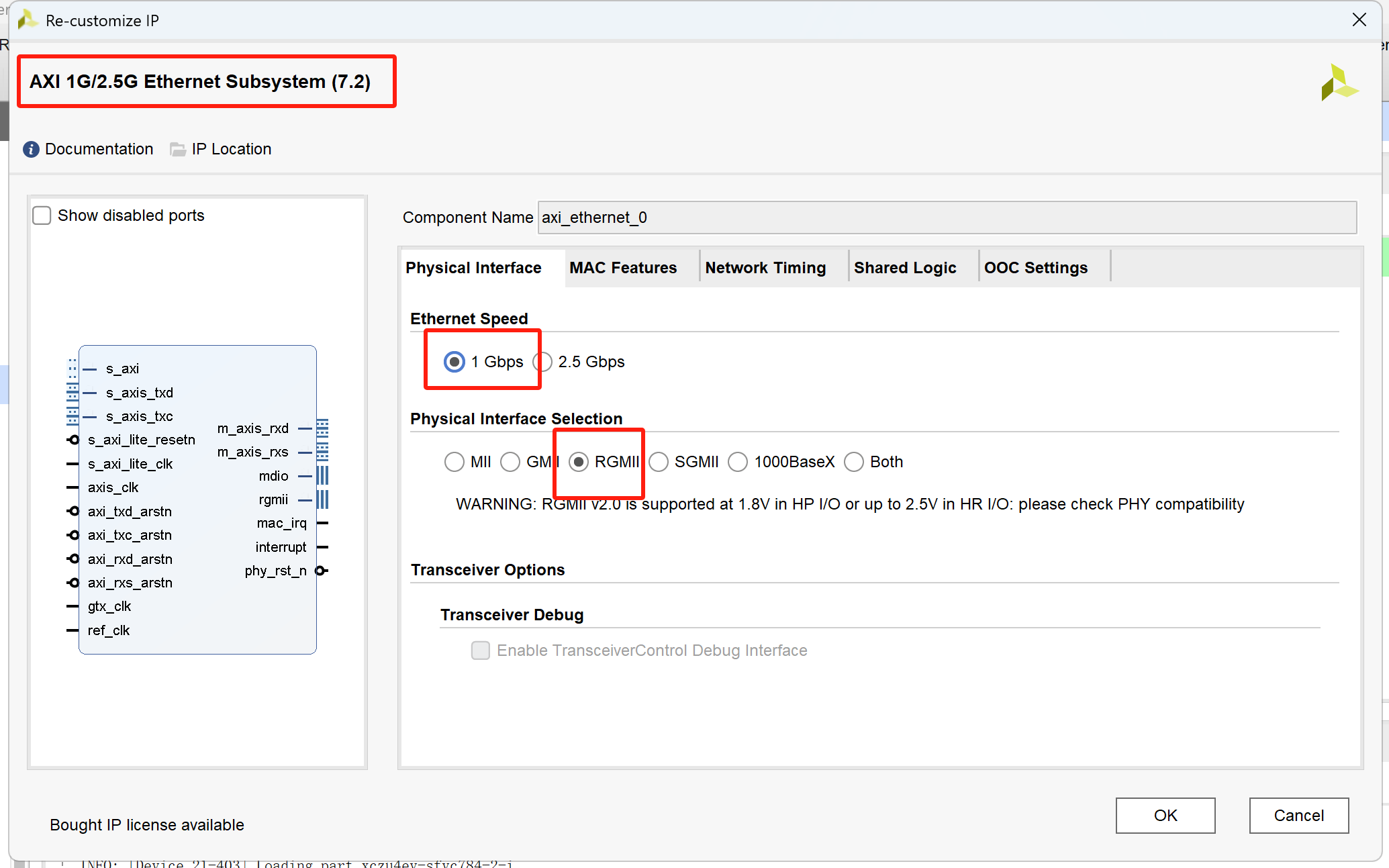

添加 AXI 1G/2.5G Ethernet Subsystem 模块

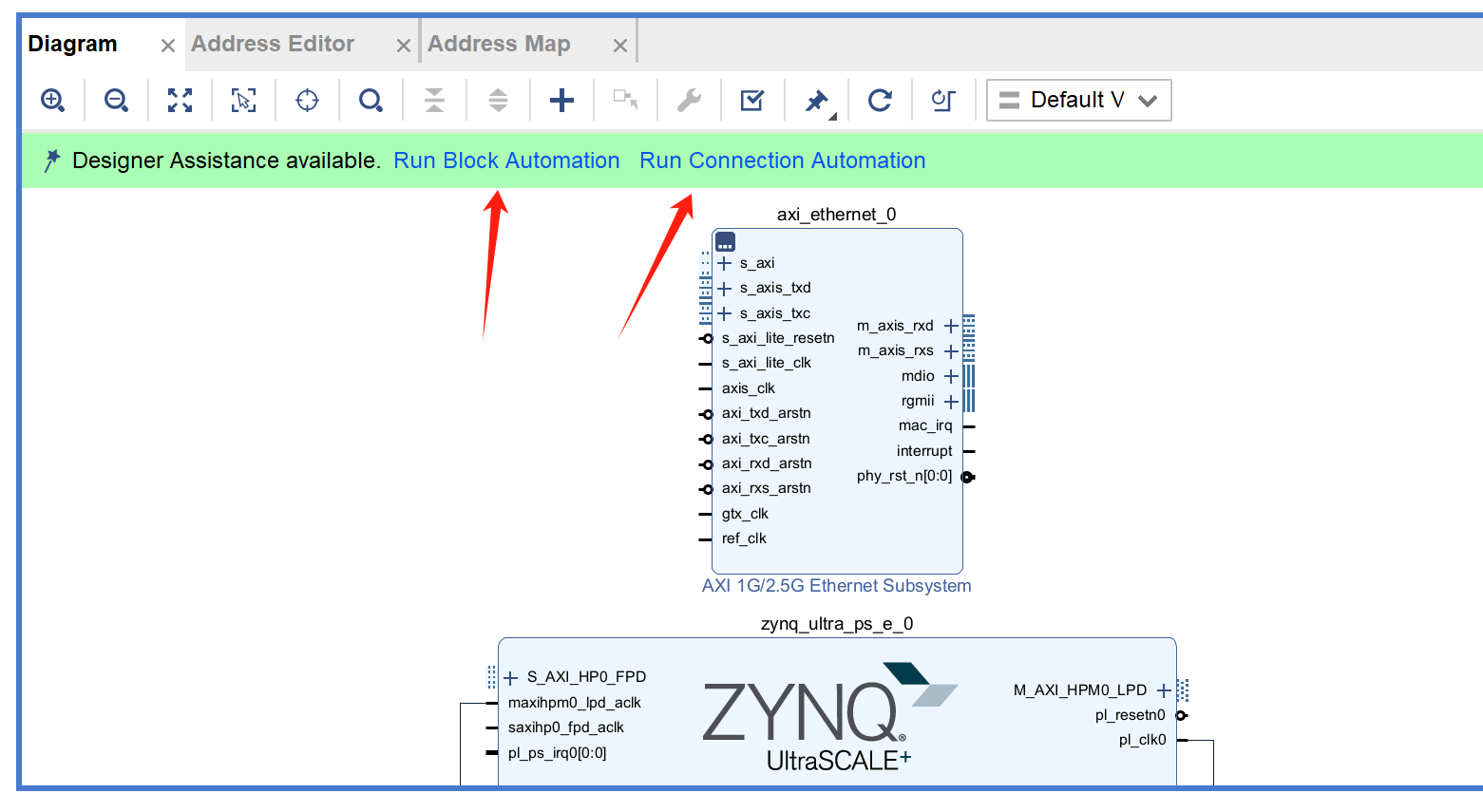

然后依次点击自动连接：

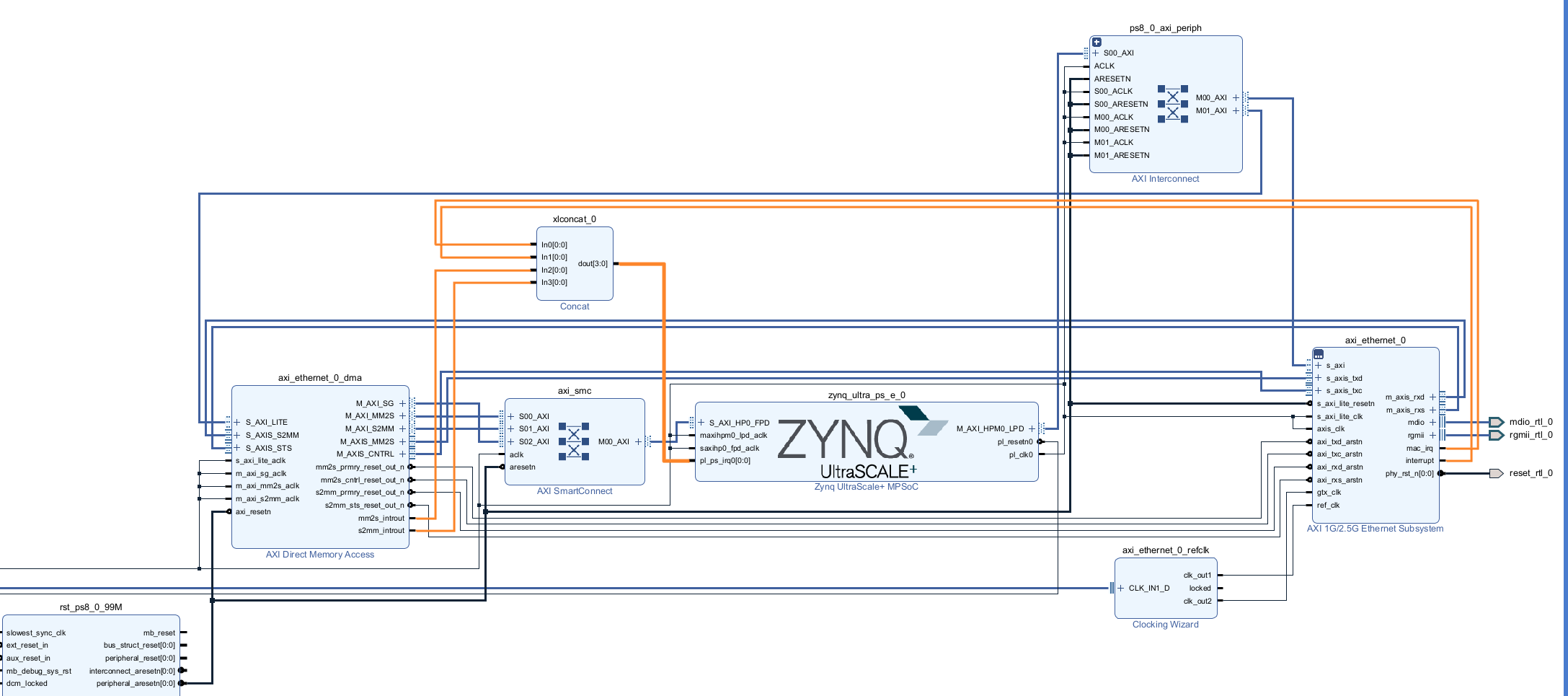

然后就生成了自动连接关系，还自动生成了一个DMA IP：

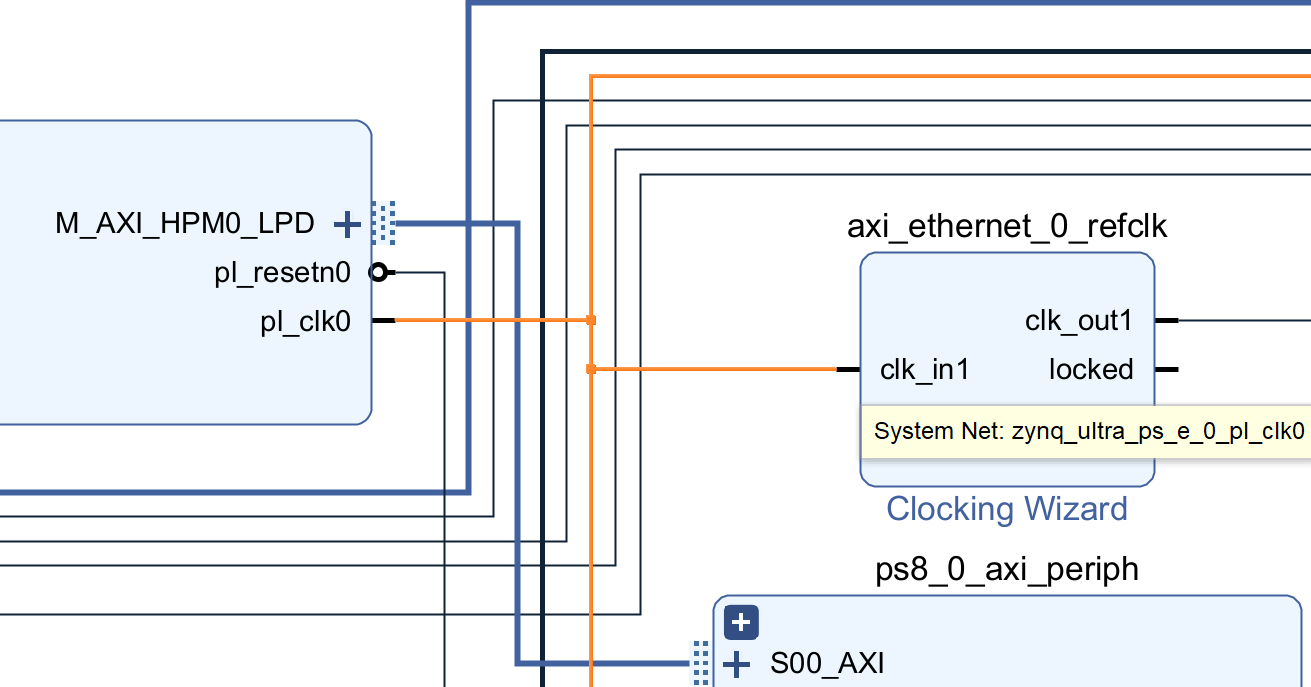

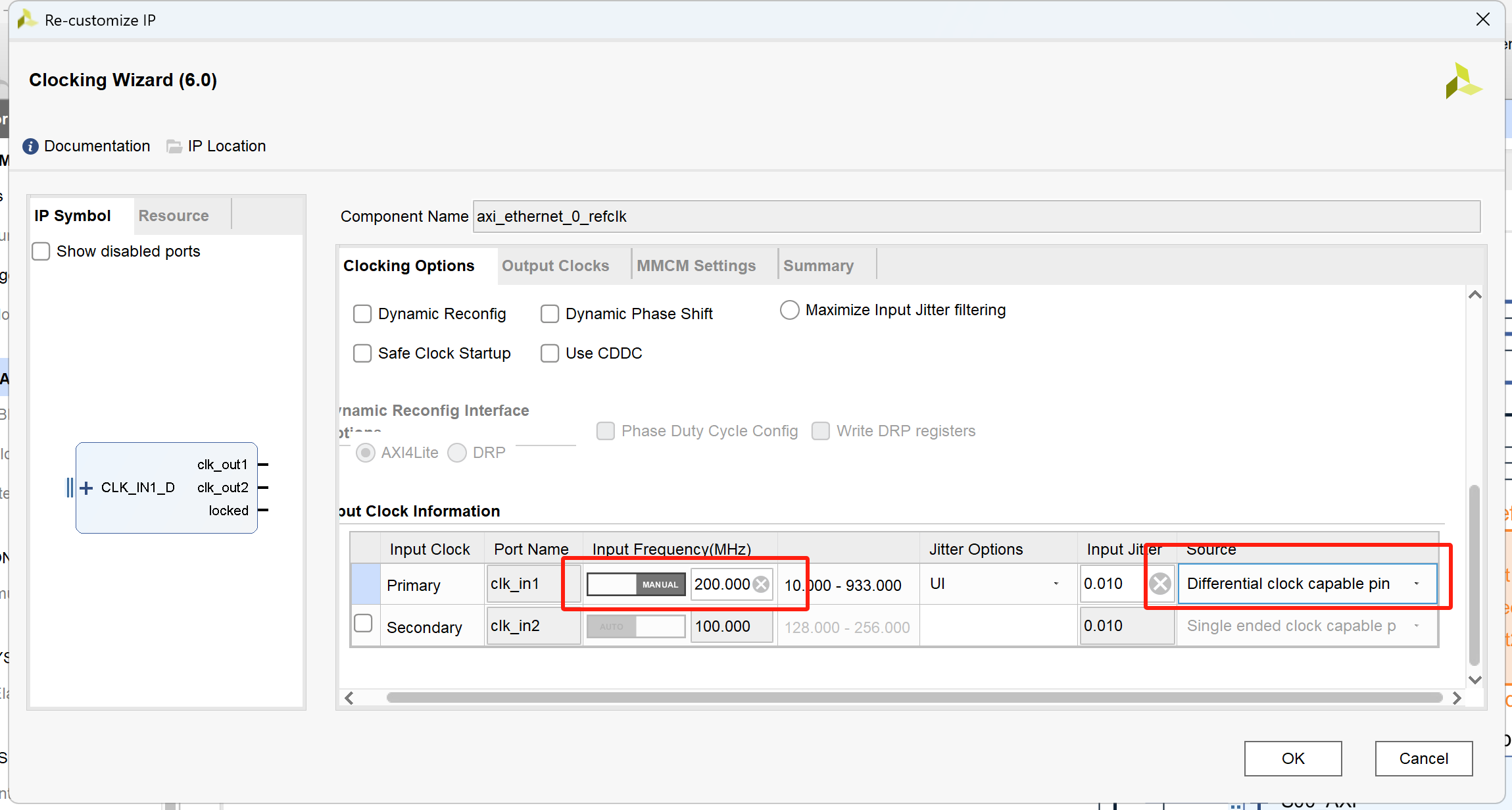

然后把pll的时钟断开，换成外部的200M差分输入：

再添加一个4位宽的concat，把中断脚都接到IRQ上面去：
在这里插入图片描述
然后保存BD，关闭BD，再重新生成一下wrapper；
然后添加xdc约束管脚位置：

set_property PACKAGE_PIN A6 [get_ports {

   mdio_rtl_0_mdc     }]
set_property PACKAGE_PIN C8 [get_ports {

   mdio_rtl_0_mdio_io }]
set_property PACKAGE_PIN D5 [get_ports {

   reset_rtl_0  }]
set_property PACKAGE_PIN E5 [get_ports {

   rgmii_rtl_0_rxc    }]
set_property PACKAGE_PIN B8 [get_ports {

   rgmii_rtl_0_rx_ctl }]
set_property PACKAGE_PIN A5 [get_ports {

   rgmii_rtl_0_rd[0]  }]
set_property PACKAGE_PIN B5 [get_ports {

   rgmii_rtl_0_rd[1
