TSmaster Trace 窗口

1、设置显示刷新率

为了降低软件 CPU 占用率，Trace 窗口提供了几种显示刷新率让用户选择。如下所示：

2、设置显示报文格式

CANTrace 支持按照 CAN，CANFD，J1939，CANOpen，15765-2，15765-3，CCP，XCP 等格式进行显示，用户只需要切换到对应的显示格式即可

3、报文过滤

在 Trace 窗口， TSMaster 包含三种类型的过滤:基于数据通道；基于报文 ID；基于信号值范围。

3.1 基于报文通道

使用多路 CAN 通道设备的用户，可以选择只查看自己关心的通道的报文。

3.2 基于报文 ID过滤

3.3 基于过滤字符串（FilterString）过滤

在过滤字符串中可以直接输入 ID 值，则 Trace 窗口只留下跟该 ID 对应的报文；
或者输入信号名称，则 Trace 窗口只留下跟该信号相关联的报文。

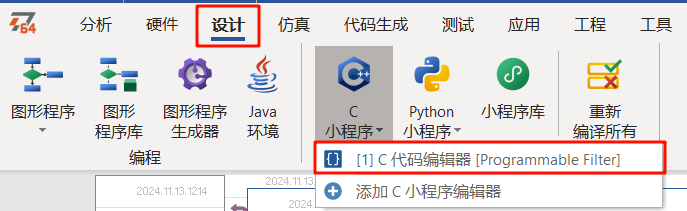

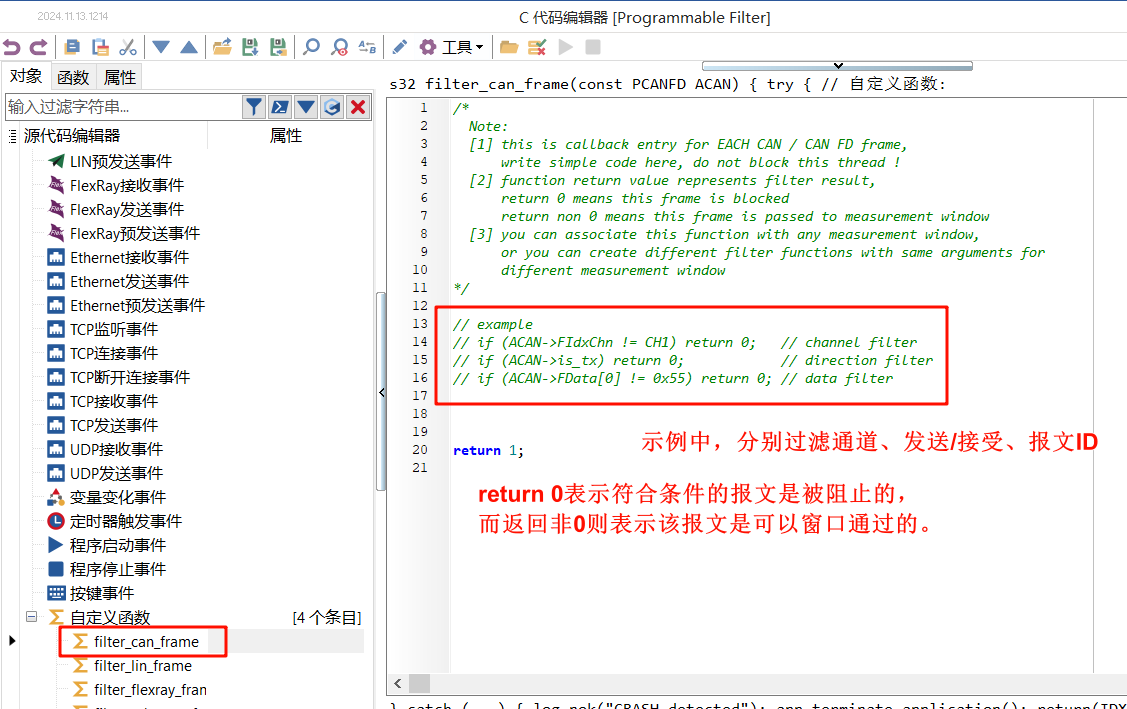

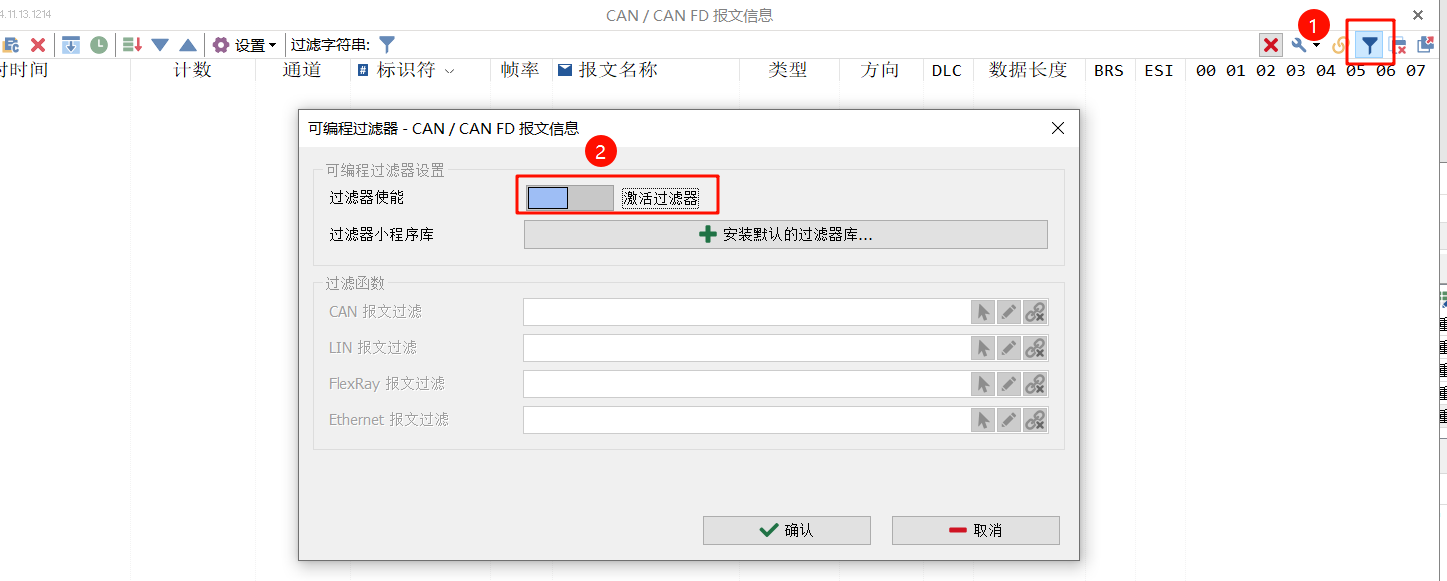

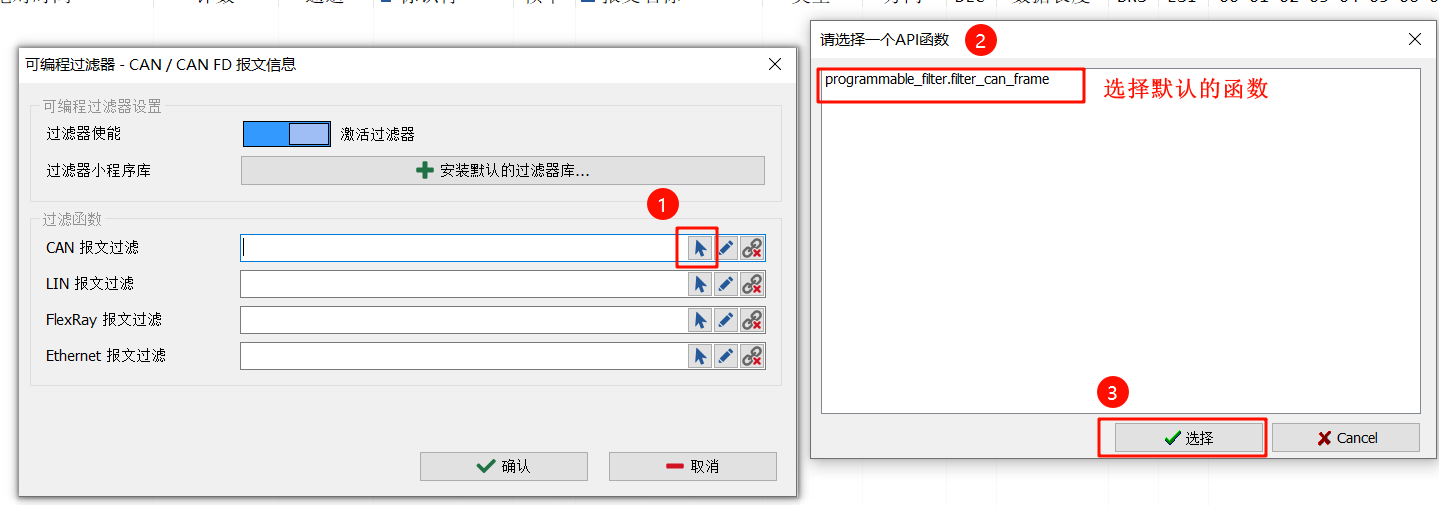

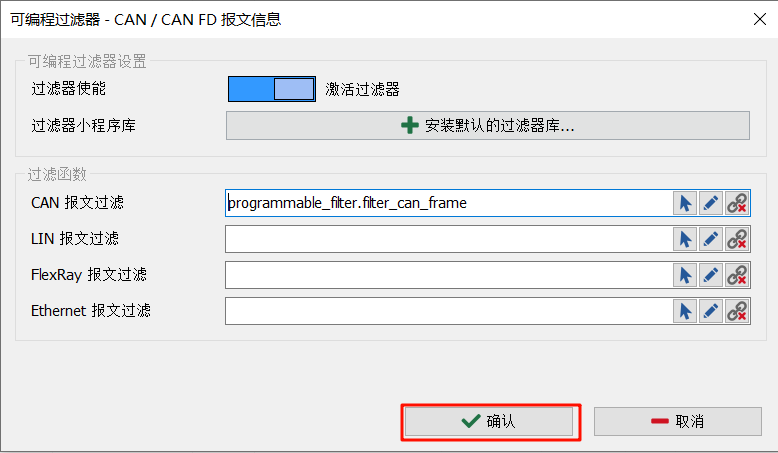

3.4 基于可编程过滤器 过滤

4、信号的折叠与展开

5、固定显示和时间顺序显示切换

• 固定显示：以报文ID固定显示刷新
• 时间顺序显示：根据时间先后显示


6、关闭窗体

TSMaster 关闭窗体提供了两个层级的关闭。点击最右上角的 图标，只是隐藏窗体，但是不释放资源，便于用户快速找回窗体。 如果要想彻底关闭本窗体，点击 图标即可。
