<think>嗯，用户让我帮忙写双目相机图像校正的代码，要求手动输入相机参数，消除左右图像的左右拉长畸变，并进行极线矫正，还要可视化结果。首先，我得理清楚双目校正的步骤和需要用到的库。
首先，我需要确定用户的需求。他们可能在使用双目相机，但图像存在畸变，尤其是左右拉长的畸变，所以需要校正。极线矫正是为了让左右图像的对应点在同一水平线上，方便立体匹配。用户可能在做立体视觉或者三维重建相关的项目，比如机器人导航、三维测量之类的。
接下来，我需要考虑如何实现这些步骤。通常，双目校正的流程包括读取相机参数（内参、外参）、校正畸变、立体校正（极线矫正），然后进行图像重映射。常用的库应该是OpenCV，因为OpenCV有现成的函数来处理这些。
用户提到手动输入相机参数，所以不需要从文件读取，而是直接在代码里定义参数。需要确认用户是否了解他们的相机参数，比如左右相机的内参矩阵、畸变系数、旋转和平移矩阵。如果他们不清楚这些参数，可能需要先进行相机标定，但用户这里要求手动输入，所以假设他们已经有这些数据了。
然后，消除左右拉长的畸变，这可能指的是径向畸变，尤其是桶形或枕形畸变。使用cv2.undistort函数可以处理这个。不过，用户提到的是左右拉长，可能需要确认畸变类型，但不管怎样，校正畸变需要内参和畸变系数。
接下来是立体校正，即极线矫正。这里需要用到cv2.stereoRectify来获取校正矩阵，然后生成映射表，用cv2.initUndistortRectifyMap创建映射，再通过cv2.remap应用映射。这样处理后，左右图像的极线就会水平对齐。
在代码结构上，可能需要分步骤：定义参数，校正畸变，进行立体校正，然后显示结果。可视化部分需要显示原始图像、校正后的图像以及极线对齐后的图像。
需要注意的点包括：左右相机的参数是否正确输入，特别是旋转和平移矩阵是否准确。另外，立体校正后的图像可能会有黑边，可能需要裁剪或缩放。用户可能需要调整显示窗口的大小，或者保存处理后的图像。
测试时，用户需要准备左右两张图像，并替换代码中的文件路径。如果参数不正确，结果可能不理想，比如极线没有对齐，或者畸变没有完全消除。这时候可能需要检查参数的准确性，尤其是畸变系数和投影矩阵是否正确。
另外，用户可能对OpenCV的函数不熟悉，比如stereoRectify的参数顺序，或者initUndistortRectifyMap的使用方法。需要在代码中注释清楚每个参数的意义，方便用户调整。
最后，用户可能需要将结果可视化，所以用matplotlib或者OpenCV的imshow来显示图像对比。可能需要并排显示校正前后的图像，或者上下排列，方便观察效果。
总结一下，步骤应该是：1. 定义相机参数；2. 校正畸变；3. 立体校正；4. 图像重映射；5. 显示结果。确保每个步骤都正确使用OpenCV函数，并处理可能的错误情况，比如图像读取失败。同时，代码需要足够的注释，让用户明白每个部分的作用，方便他们根据实际情况调整参数。</think>以下是一个基于Python和OpenCV的双目相机图像校正代码示例，包含畸变校正和极线矫正功能：
```python
import cv2
import numpy as np
import matplotlib.pyplot as plt
# 手动输入相机参数（需要替换为实际参数）
# 左相机参数
left_camera_matrix = np.array([[fx_left, 0, cx_left],
[0, fy_left, cy_left],
[0, 0, 1]])
left_distortion = np.array([k1_left, k2_left, p1_left, p2_left, k3_left])
# 右相机参数
right_camera_matrix = np.array([[fx_right, 0, cx_right],
[0, fy_right, cy_right],
[0, 0, 1]])
right_distortion = np.array([k1_right, k2_right, p1_right, p2_right, k3_right])
# 双目标定参数
R = np.array([[r11, r12, r13], # 旋转矩阵
[r21, r22, r23],
[r31, r32, r33]])
T = np.array([tx, ty, tz]) # 平移向量
# 图像尺寸（需要与实际图像匹配）
image_size = (width, height)
# 读取左右图像
left_image = cv2.imread('left_image.jpg')
right_image = cv2.imread('right_image.jpg')
# 畸变校正（消除左右拉长畸变）
def correct_distortion(img, mtx, dist):
h, w = img.shape[:2]
new_camera_mtx, roi = cv2.getOptimalNewCameraMatrix(mtx, dist, (w,h), 1, (w,h))
undistorted = cv2.undistort(img, mtx, dist, None, new_camera_mtx)
return undistorted
undistorted_left = correct_distortion(left_image, left_camera_matrix, left_distortion)
undistorted_right = correct_distortion(right_image, right_camera_matrix, right_distortion)
# 立体校正（极线矫正）
def stereo_rectify(undistorted_left, undistorted_right):
R1, R2, P1, P2, Q, _, _ = cv2.stereoRectify(
left_camera_matrix, left_distortion,
right_camera_matrix, right_distortion,
image_size, R, T,
flags=cv2.CALIB_ZERO_DISPARITY, alpha=0
)
# 生成映射表
left_mapx, left_mapy = cv2.initUndistortRectifyMap(
left_camera_matrix, left_distortion, R1,
P1, image_size, cv2.CV_32FC1)
right_mapx, right_mapy = cv2.initUndistortRectifyMap(
right_camera_matrix, right_distortion, R2,
P2, image_size, cv2.CV_32FC1)
# 重映射
rectified_left = cv2.remap(undistorted_left, left_mapx, left_mapy, cv2.INTER_LINEAR)
rectified_right = cv2.remap(undistorted_right, right_mapx, right_mapy, cv2.INTER_LINEAR)
return rectified_left, rectified_right
rectified_left, rectified_right = stereo_rectify(undistorted_left, undistorted_right)
# 可视化结果
def visualize_results(original_left, original_right, rectified_left, rectified_right):
plt.figure(figsize=(16, 9))
# 原始图像
plt.subplot(221)
plt.imshow(cv2.cvtColor(original_left, cv2.COLOR_BGR2RGB))
plt.title('Original Left')
plt.subplot(222)
plt.imshow(cv2.cvtColor(original_right, cv2.COLOR_BGR2RGB))
plt.title('Original Right')
# 校正后图像
plt.subplot(223)
plt.imshow(cv2.cvtColor(rectified_left, cv2.COLOR_BGR2RGB))
plt.title('Rectified Left')
plt.subplot(224)
plt.imshow(cv2.cvtColor(rectified_right, cv2.COLOR_BGR2RGB))
plt.title('Rectified Right')
plt.tight_layout()
plt.show()
visualize_results(left_image, right_image, rectified_left, rectified_right)
```
使用说明：
1. 需要替换的相机参数（需要提前标定得到）：
- `fx_left, fy_left, cx_left, cy_left`：左相机内参
- `k1_left, k2_left, p1_left, p2_left, k3_left`：左相机畸变参数
- 右相机参数同理
- `R`：旋转矩阵，`T`：平移向量
- `image_size`：图像尺寸（宽，高）
2. 需要准备左右视图文件`left_image.jpg`和`right_image.jpg`
3. 最终可视化将显示：
- 原始左右图像
- 经过畸变校正和极线矫正后的图像
注意事项：
1. 实际参数需要通过相机标定获取（可使用OpenCV的棋盘格标定法）

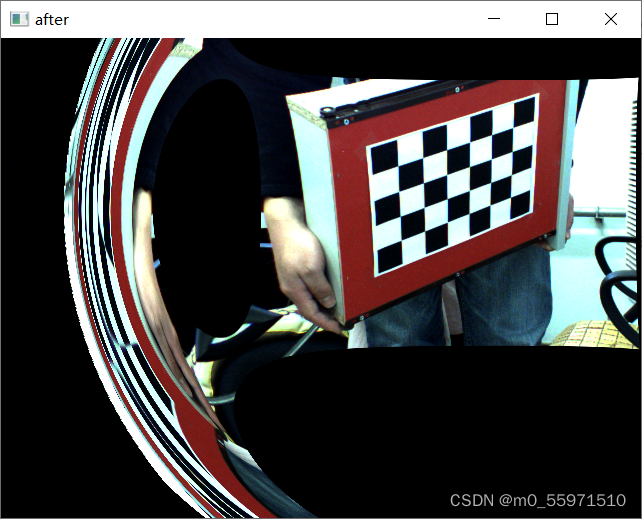

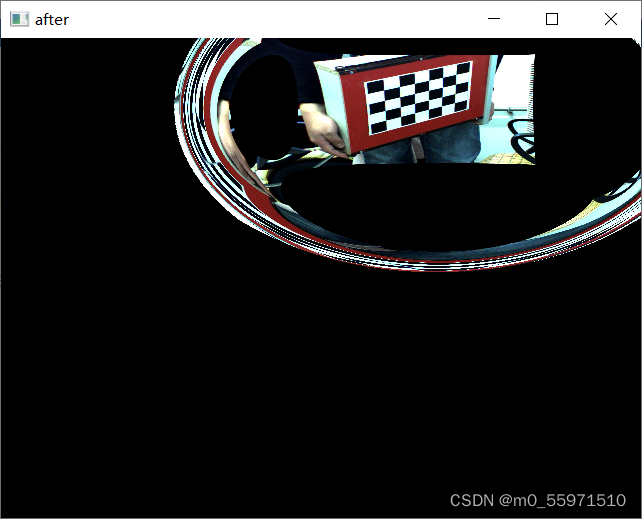

2. 若出现图像黑边问题，可调整`stereoRectify`中的alpha参数（0-1）
3. 需要确保输入的相机参数与图像尺寸匹配
4. 建议使用16:9的显示器查看可视化结果
该代码实现了：
- 基于输入参数的畸变校正（消除左右拉长等畸变）
- 极线矫正（保证对应点在同一水平线上）
- 结果可视化对比
- 参数手动输入接口
