H3C—ACL实验（访问控制列表）

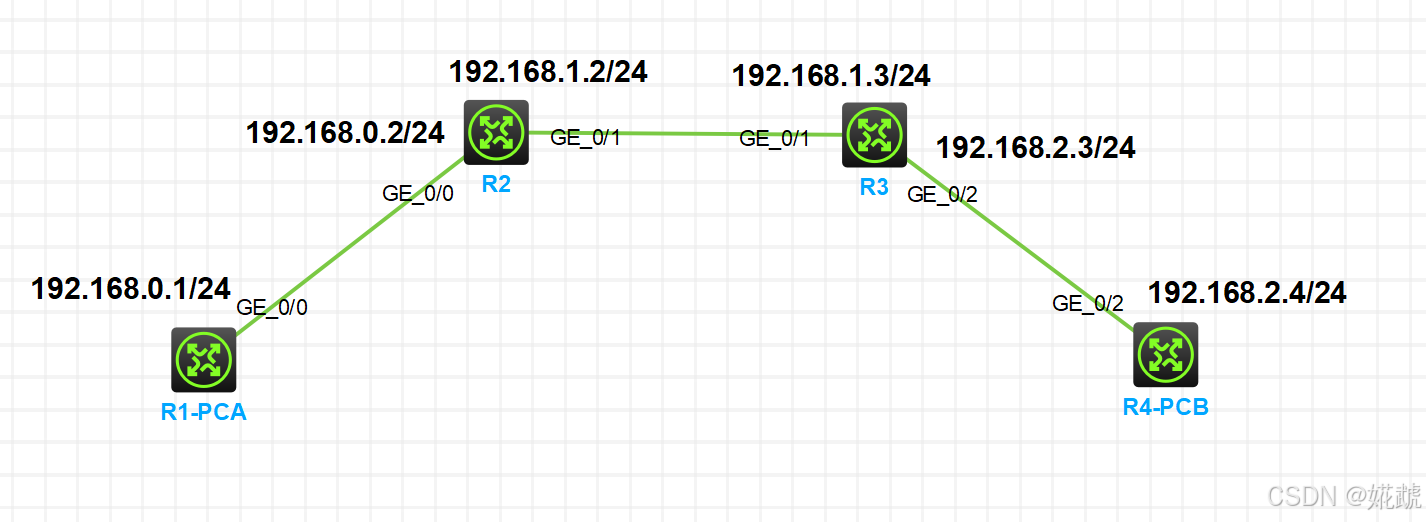

 网络拓扑图：

 实验一目的：使PCA不能ping通PCB

Step1：配置IP地址，路由协议，静动态都可，保证全网互通。（实验中是静态路由）

Step2：

R3：
firwall enable                 #开启路由器的防火墙功能
firwall default permit         #默认策略是允许，此命令可不达

Step3：在R3上做ACL

acl number 2000
rule 0 deny source 192.168.0.1 0
int g0/1
packet-filter 2000 inbound        #ACL在入接口上调用

Step4：测试：PCA ping 不通PCB

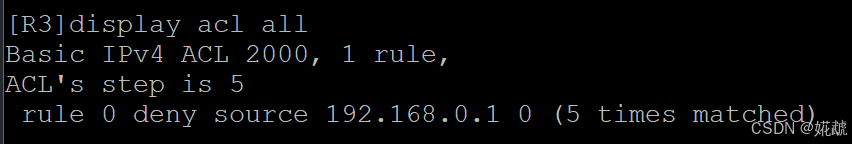

查看ACL基本匹配信息：

---

 实验二目的：

需求1：拒绝源主机192.168.0.1（PCA）访问目的主机192.168.2.4（PCB）的telnet应用，其他应用都允许。

需求2：拒绝源主机192.168.2.4（PCB）访问目的主机192.168.0.1（PCA）的ICMP应用，其他应用都允许。

需求1解法：

Step1：路由全网互通，PCB上telnet功能开启，PCA能成功telnet到PCB

telnet server enable
user-interface vty 0 4
authentication-mode none   #无需密码

Step2：

R3：
firewall enable                 #开启路由器的防火墙功能
firewall default permit         #默认策略是允许，此命令可不达

Step3：写列表

acl number 3000
rule 0 deny tcp source 192.168.0.1 0 destination 192.168.2.4 0 destination-port eq telnet
#拒绝192.168.0.1主机访问192.168.2.4的telnet应用

Step4：调用列表

int g0/1
packer-filter 3000 inbound

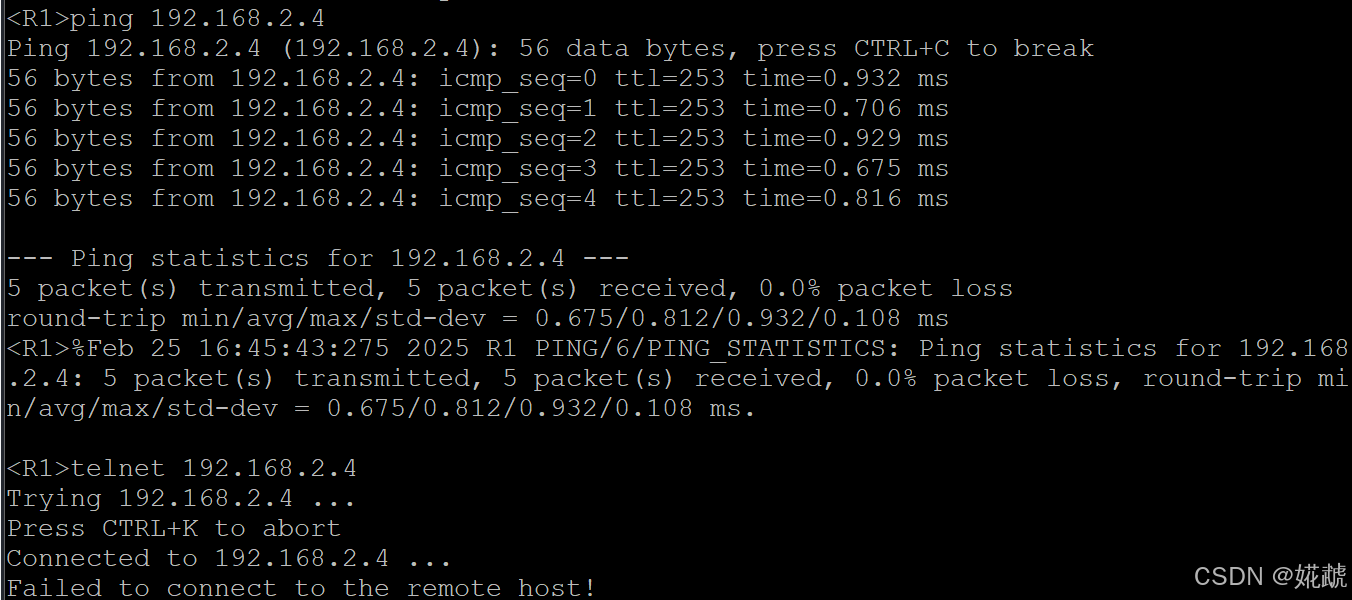

Step5：测试可以ping通，telnet不通

需求2解法：

R2：
firewall enable
firewall default permit
acl number 3003
rule 0 deny icmp source 192.168.2.4 0 destination 192.168.0.1 0
int g0/1
packet-filter 3003 inbound

测试：

PCB   ping 192.168.0.1 不通

          telnet 192.168.0.1 可以telnet
