前言

本文是为了解学习STM32F103C8芯片，并用其实现流水灯。

一、 STM32F103C8T6是什么？

STM32F103C8T6是一款由意法半导体公司（ST）推出的基于Cortex-M3内核的32位微控制器，硬件采用LQFP48封装，属于ST公司微控制器中的STM32系列。

二、准备相应工作

1.下载安装相关程序

stm32cubeMX下载提取码：1234
烧录程序提取码：h2xc

2.安装HAL库

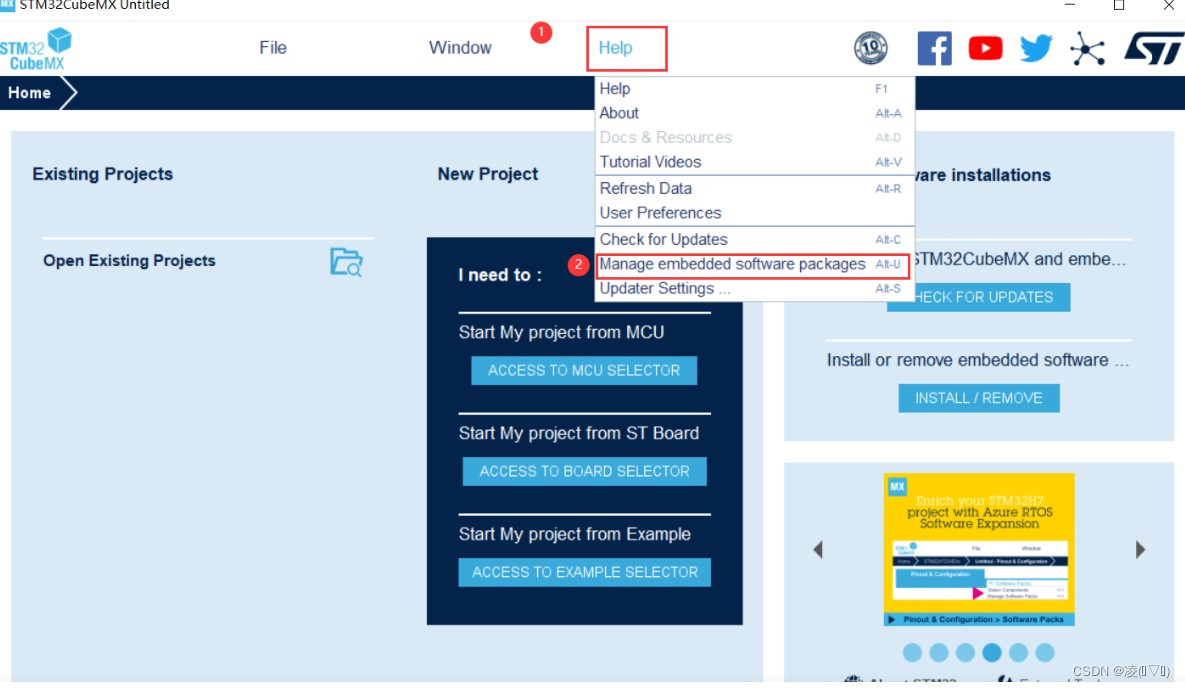

（1）打开安装好的STMCubeMX

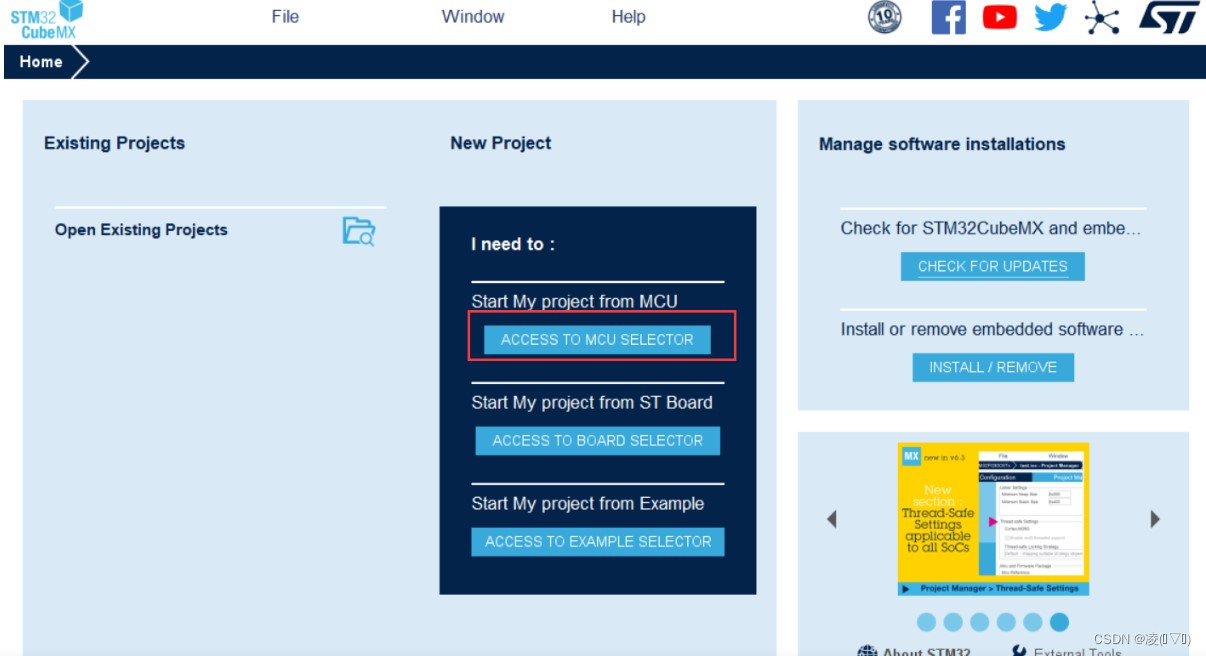

在这里插入图片描述

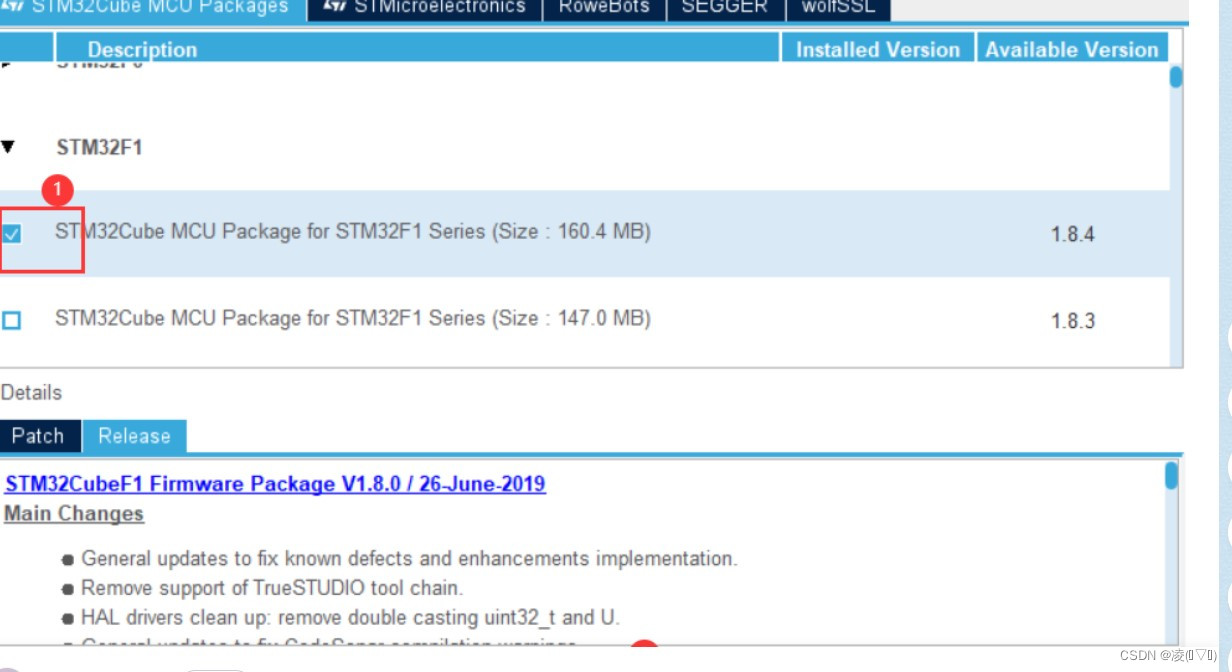

（2）会跳出来一个选择型号界面勾选上你要安装的HAL库，点击“Install Now” 直到安装成功。（有弹窗报错一直点击ok重试，不行就重启电脑）

3.创建项目

在这里插入图片描述

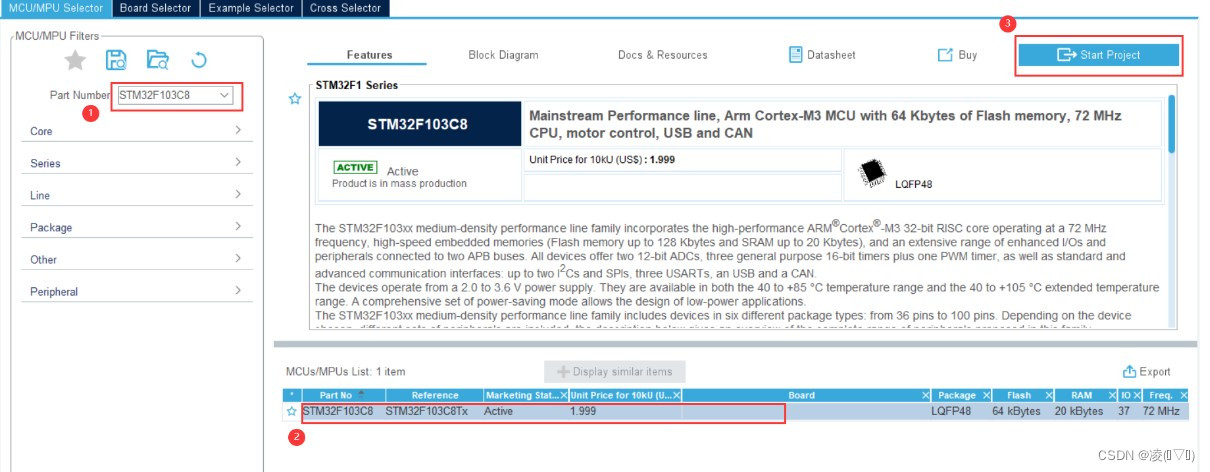

（1）在part name里选择自己的芯片，这里是STM32F103C8T6

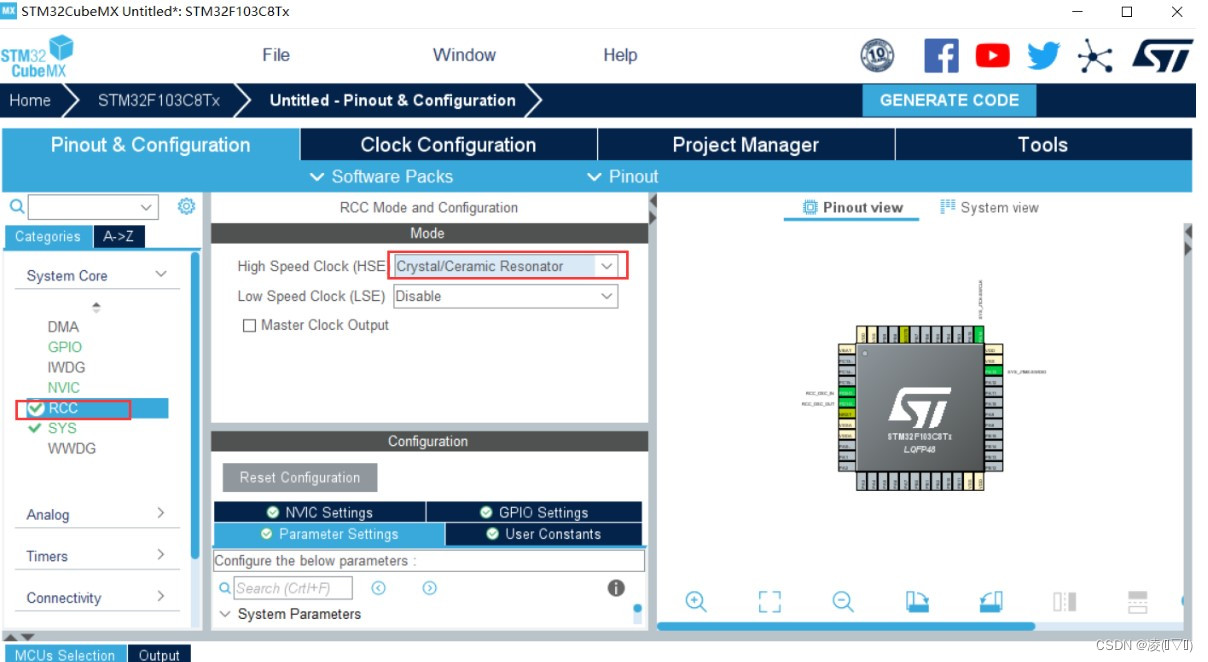

在这里插入图片描述

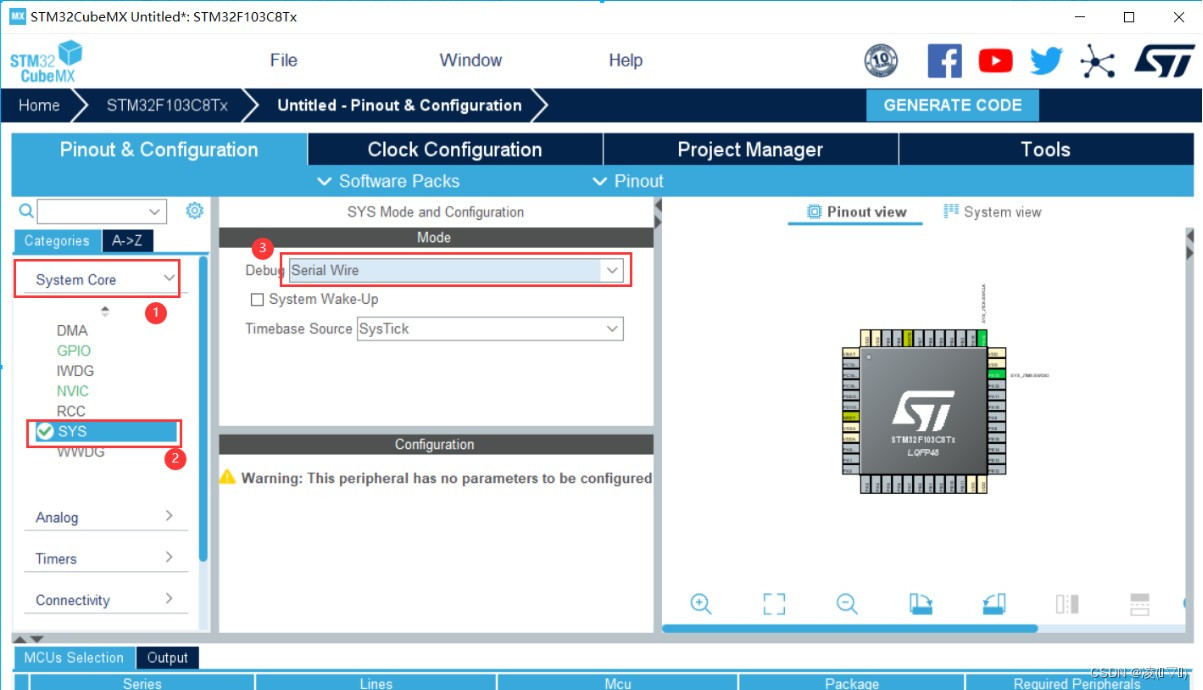

(2)点击system core，进入SYS，在debug下选择serial wire

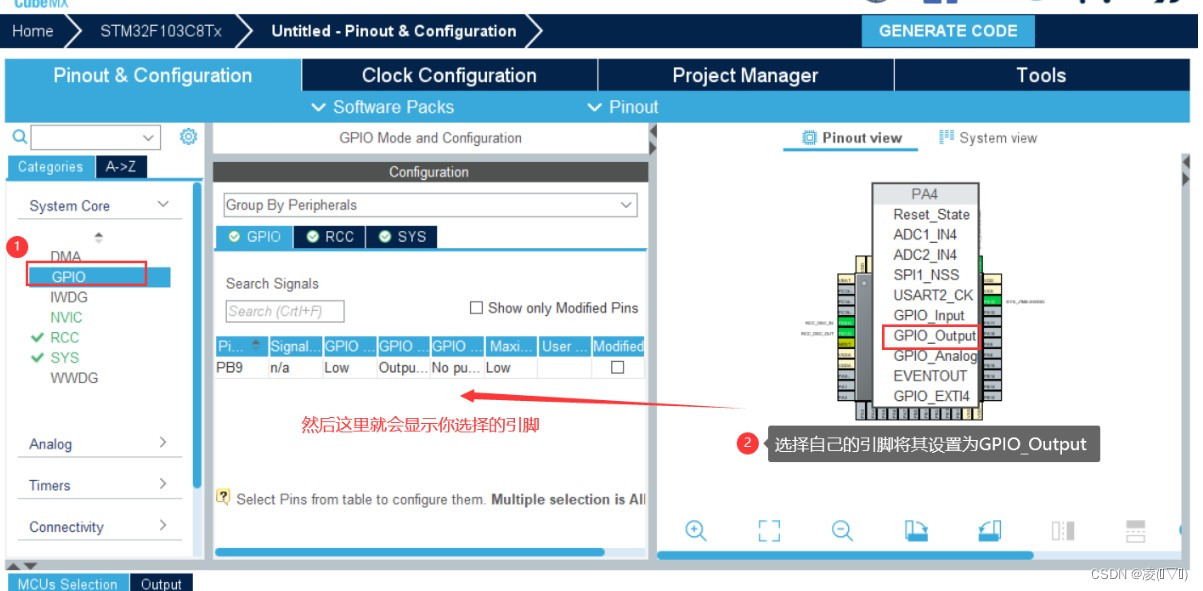

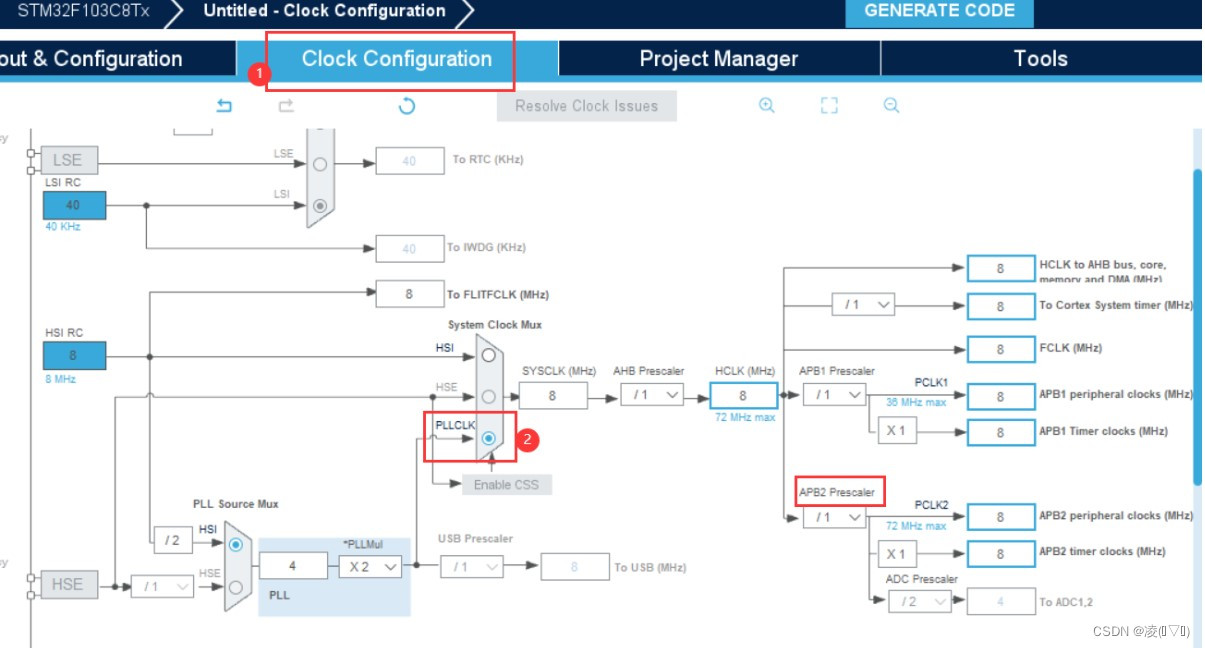

(3)按以下方式配置

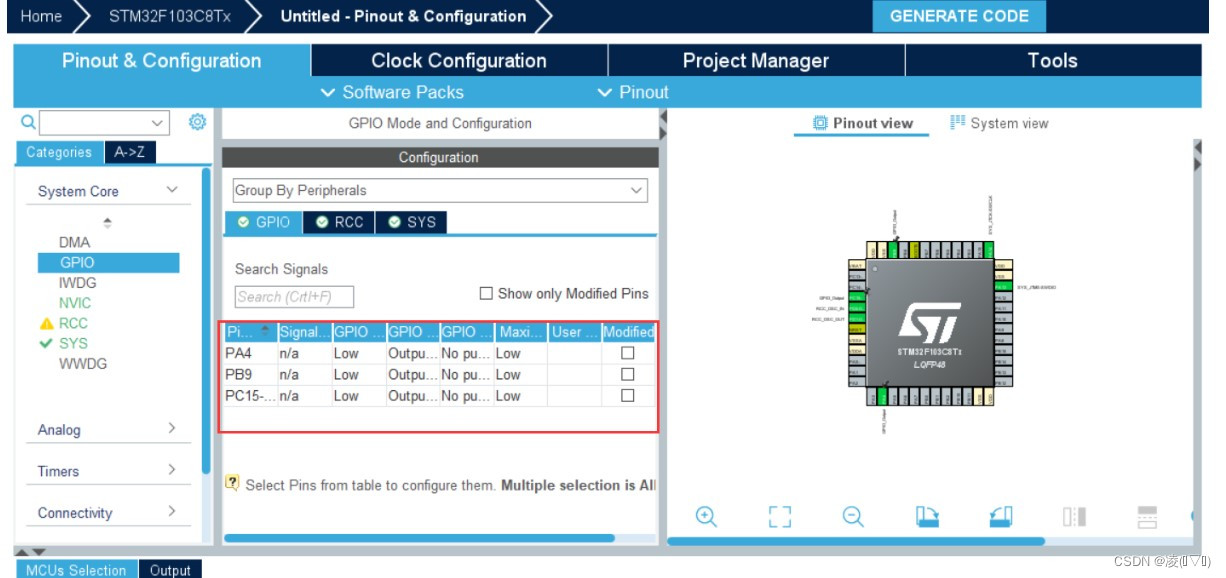

接下来就是点击相应的引脚设置输出寄存器了，就是output那一项，一共选了三个，是PA4，PB9，PC15

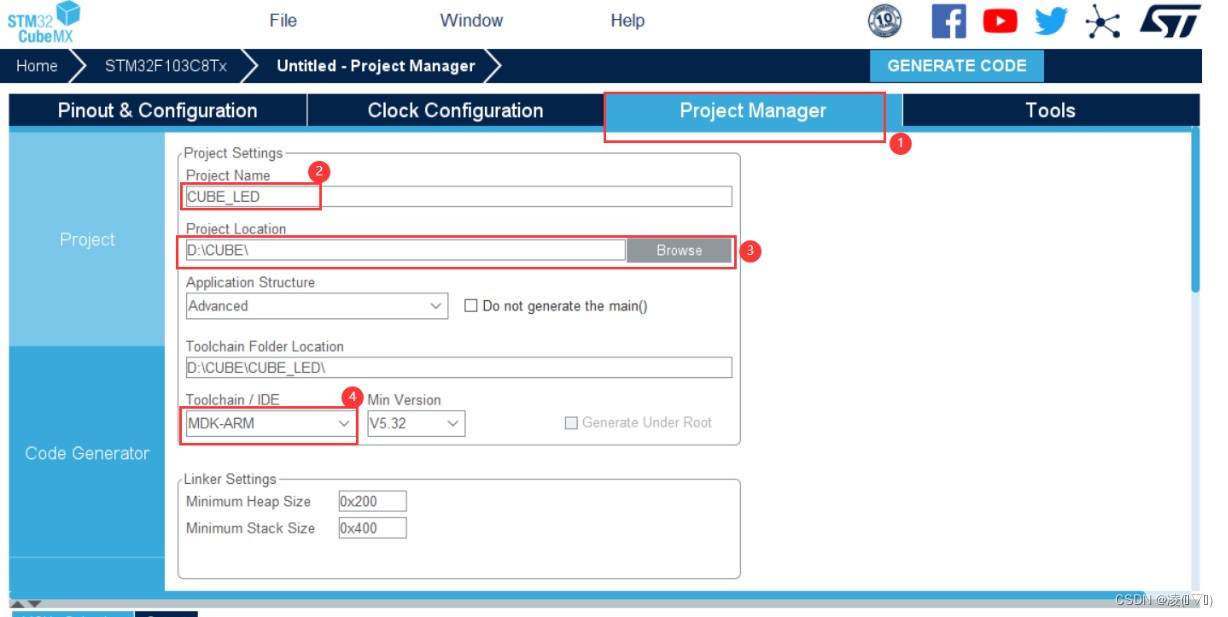

设置工程名字

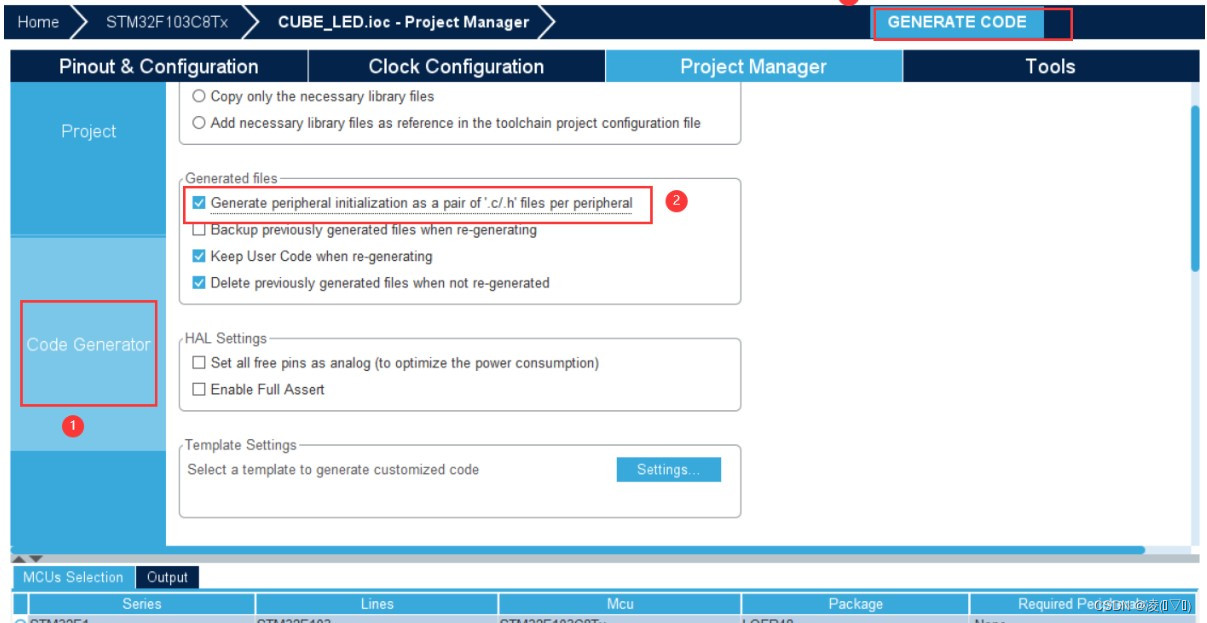

进入 code generate界面，选择生成初始化.c/.h文件，后面点击generate code，选择open project，然后就到KEIL5了：
在这里插入图片描述

三调试程序

项目创建成功后

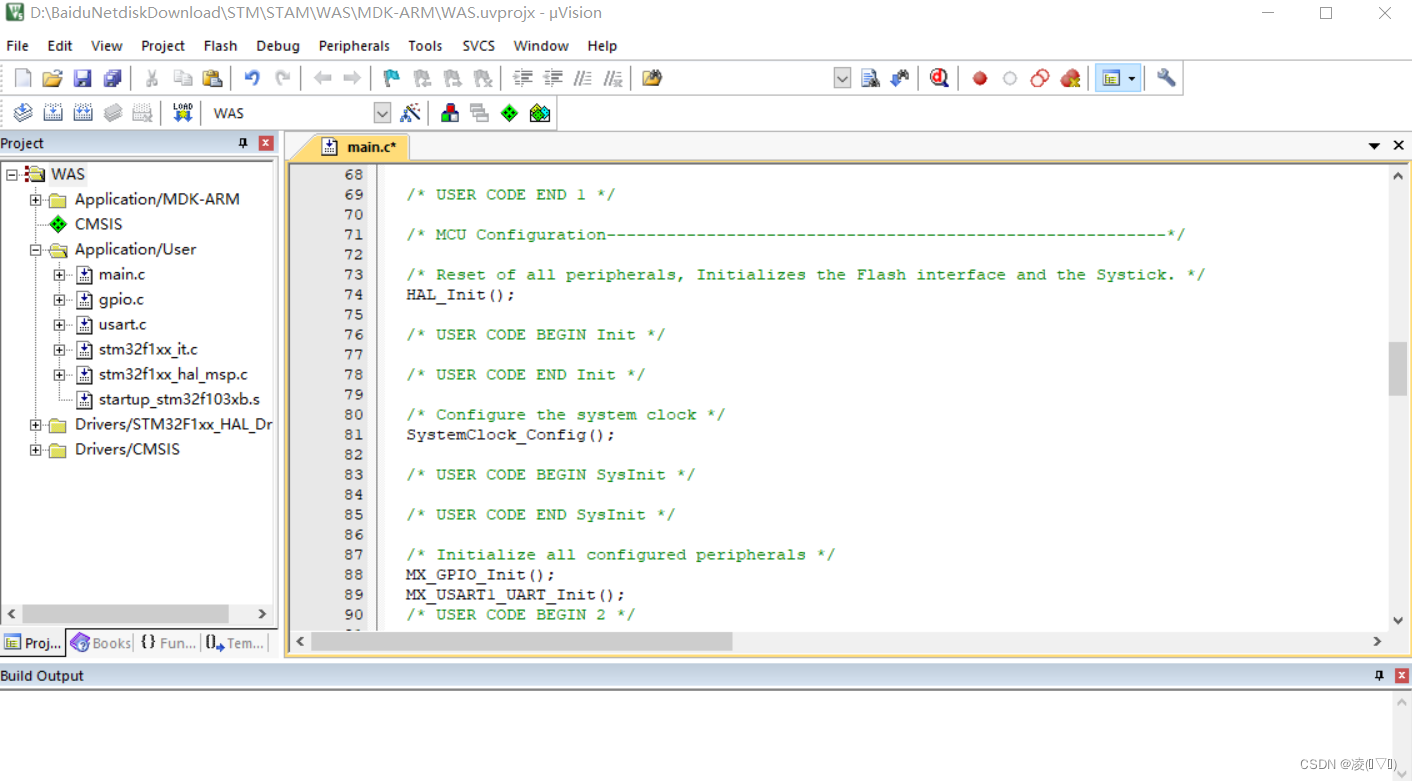

在这里插入图片描述
打开main.c文件，滑倒主函数那一部分：
在whlie加入以下代码

SystemClock_Config();//系统时钟初始化
  MX_GPIO_Init();//gpio初始化
  while (1)
  {

		HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_RESET);//PA4亮灯
		HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_SET);//PB9熄灯
		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_SET);//PC15熄灯
		HAL_Delay(1000);//延时1s
		HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO
