STM32F103C8T6制作流水灯

STM32F103C8T6制作流水灯

一、使用Proteus仿真运行stm32流水灯程序

参考：
STM32寄存器的简介、地址查找，与直接操作寄存器
STM32和C51程序的设计与仿真(点亮LED灯)
stm32f103c8t6工程模板的建立

1.程序设计思路

（1）打开时钟

GPIO

GPIO 是通用输入输出端口的简称，也就是STM32 可控制的引脚， STM32 芯片的 GPIO
引脚与外部设备连接起来，从而实现与外部通讯、控制以及数据采集的功能。 所有的 GPIO 引脚都有基本的输入输出功能。

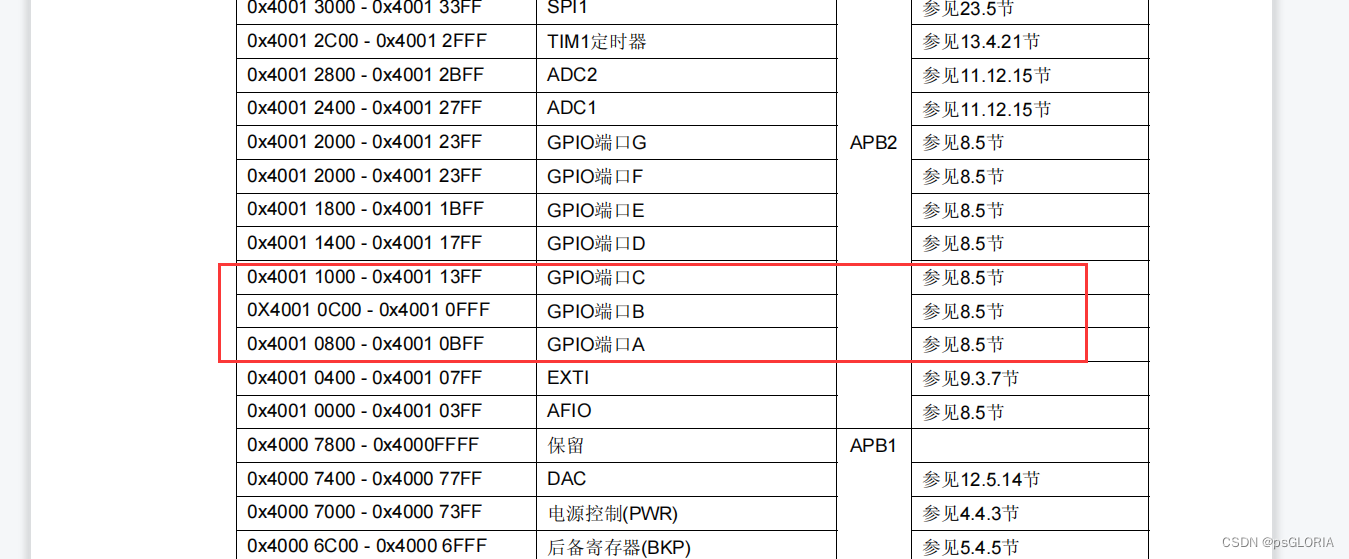

GPIO的地址：

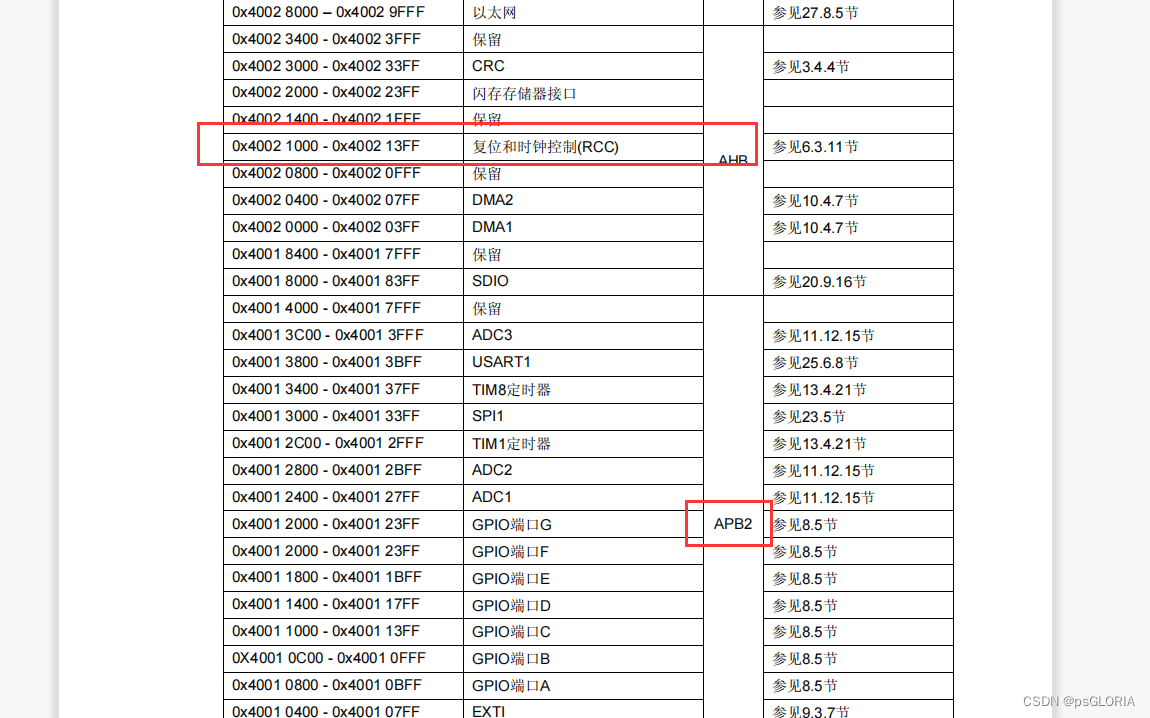

时钟的地址：


即0x40021018，则打开三个IO口的时钟需要将三个位都置1：

> #define RCC_APB2ENR (*(unsigned int *)0x40021018)
>
> // 打开时钟
> RCC_APB2ENR |= (1<<3); // 打开 GPIOB 时钟
>   RCC_APB2ENR |= (1<<4);  // 打开 GPIOC 时钟
>RCC_APB2ENR |= (1<<2);  // 打开 GPIOA 时钟

（2）GPIO的初始化

工作模式：

>  typedef enum  {


>     GPIO_Mode_AIN = 0x0, // 模拟输入
>     GPIO_Mode_IN_FLOATING = 0x04, // 浮空输入
>     GPIO_Mode_IPD = 0x28, // 下拉输入
>     GPIO_Mode_IPU = 0x48, // 上拉输入
>     GPIO_Mode_Out_OD = 0x14, // 开漏输出
>     GPIO_Mode_Out_PP = 0x10, // 推挽输出
>     GPIO_Mode_AF_OD = 0x1C, // 复用开漏输出
>     GPIO_Mode_AF_PP = 0x18 // 复用推挽输出  } GPIOMode_TypeDef;

我们点亮LED灯，需要将其设置成推挽输出模式。

> #define GPIOB_CRL (*(unsigned int *)0x40010c00)
> // 最后四位变为0001
>  GPIOB_CRL |= (1<<0); // 最后一位变1
>   GPIOB_CRL &= ~(0xE<<
