半导体、PN结与二极管

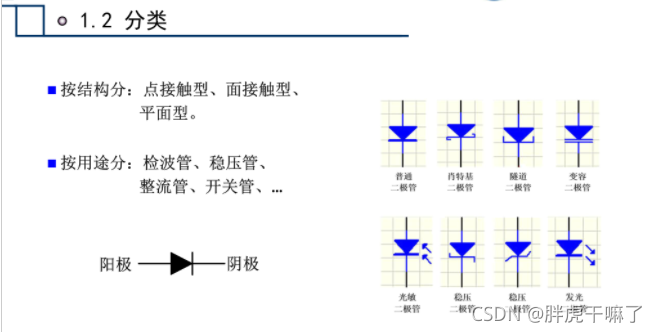

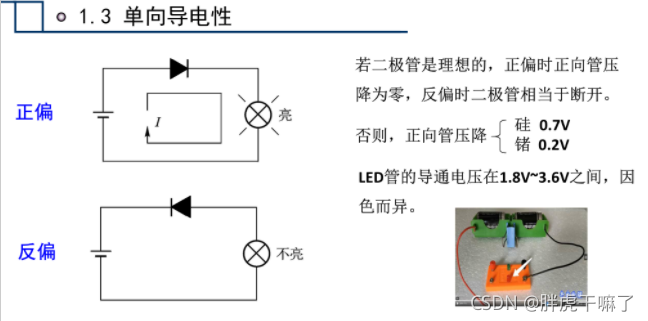

半导体二极管的基础知识

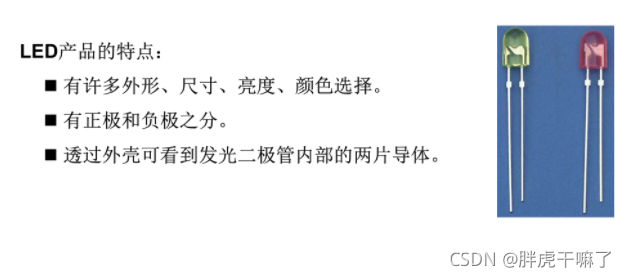

发光二极管的长管脚为正极，较短的为负极
导体较小的为正极
有些发光二极管，发光的下部有切口，则有切口为负极，无切口为正极

半导体二极管应用电路

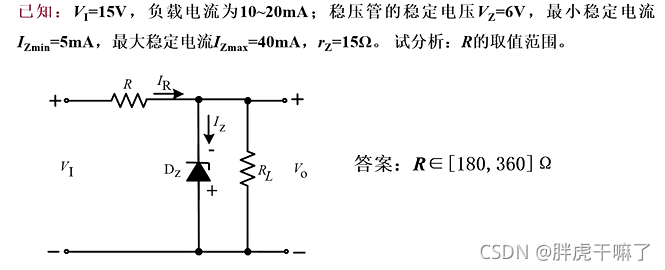

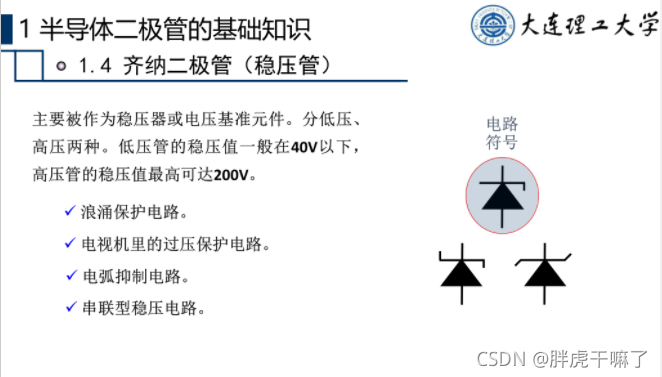

稳压电路

开关电路

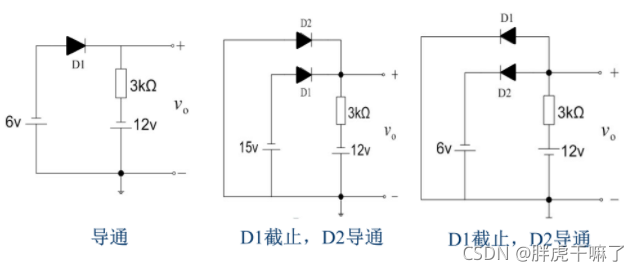

关于图2，D1与D2阴极连通，阳极由电源正负极连接，D1两端电压降低于D2电压降，故而D2导通；由于二极管的导通具有排他性，故而D1不能够成功导通。

关于图3，与图2大致相同，将阴极连接置换成了阳极连接。

整流电路

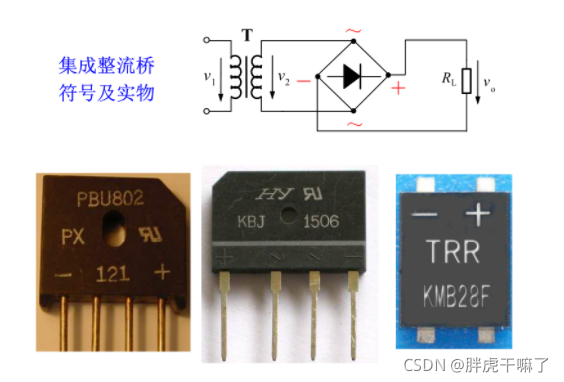

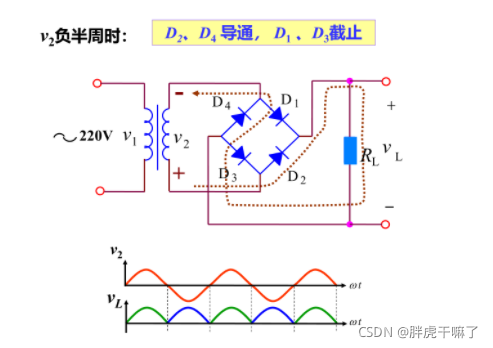

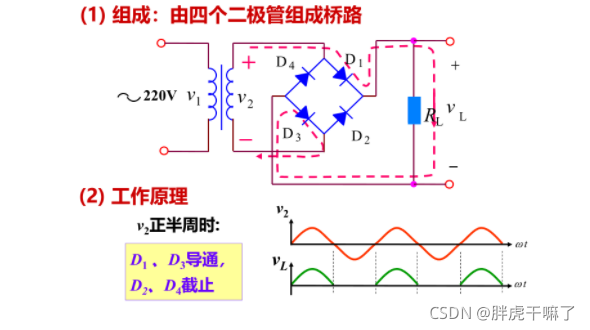

利用二极管的单项导电性，可以将正负交替变化的电信号转换为单方向脉动的电信号，下面介绍半波整流电路和桥式全波整流电路。

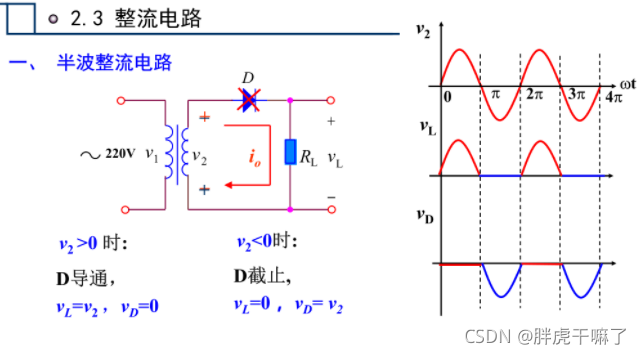

值得注意的是，（看红色标注）由于副线圈处为上正下负，在V_L与V_D的变化曲线中，当v2大于0时，由于二极管D左侧为阳极，右侧为阴极，故而D可以导通，（理想情况下）相当于导线，无电压降，电压全部落在负载R_L上；v2小于零时电压降则集中在V_D上。

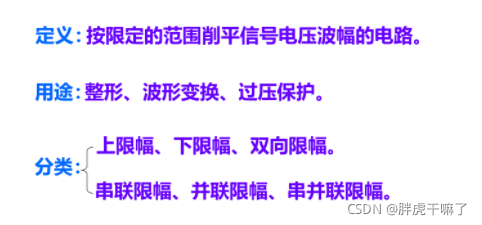

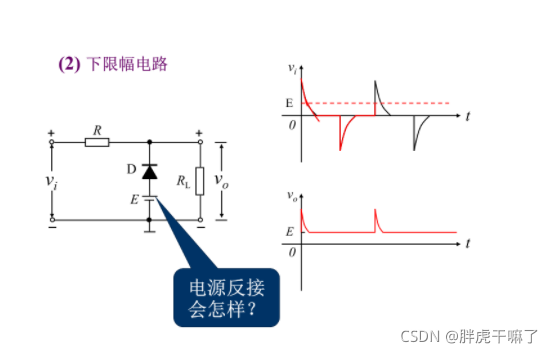

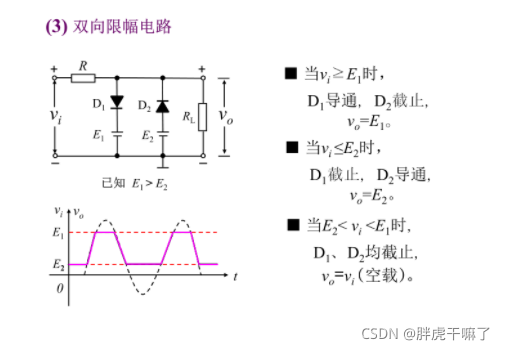

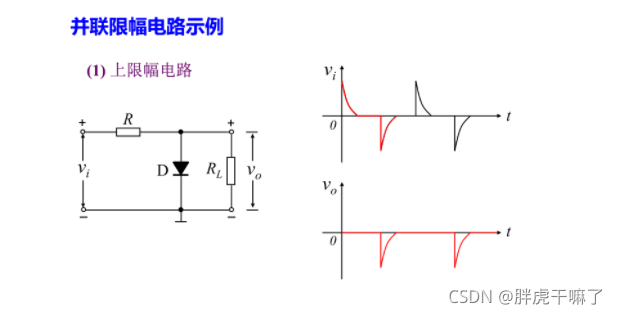

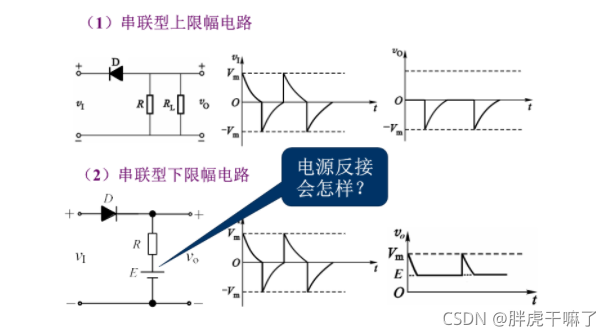

限幅电路
