本文档详细介绍了OSPF协议的综合实验，包括实验要求、拓扑搭建、IP地址划分以及配置步骤。实验目标是构建一个全网可达的OSPF环境，减少LSA更新量，并通过特定的配置策略如MGRE、NAT映射、OSPF宣告以及在area 0和area 1中应用特殊区域类型来优化路由表。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、实验要求
在这里插入图片描述
拓扑要求：
1、 R4为ISP，其上只能配置IP地址；R4与其他所有直连设备间使用公有IP
2、 R3----R5/6/7为MGRE环境，R3为中心站点
3、 整个OSPF环境IP地址为172.16.0.0/16
4、 所有设备均可访问R4的环回
5、 减少LSA的更新量
6、 全网可达
二、拓扑搭建及IP地址划分
在这里插入图片描述
三、实验配置
为路由器配置环回与IP地址
在这里插入图片描述

以R3为中心建立MGRE环境
TUNNEL0/0/0
R3
在这里插入图片描述
R5(R6,R7类似)
在这里插入图片描述

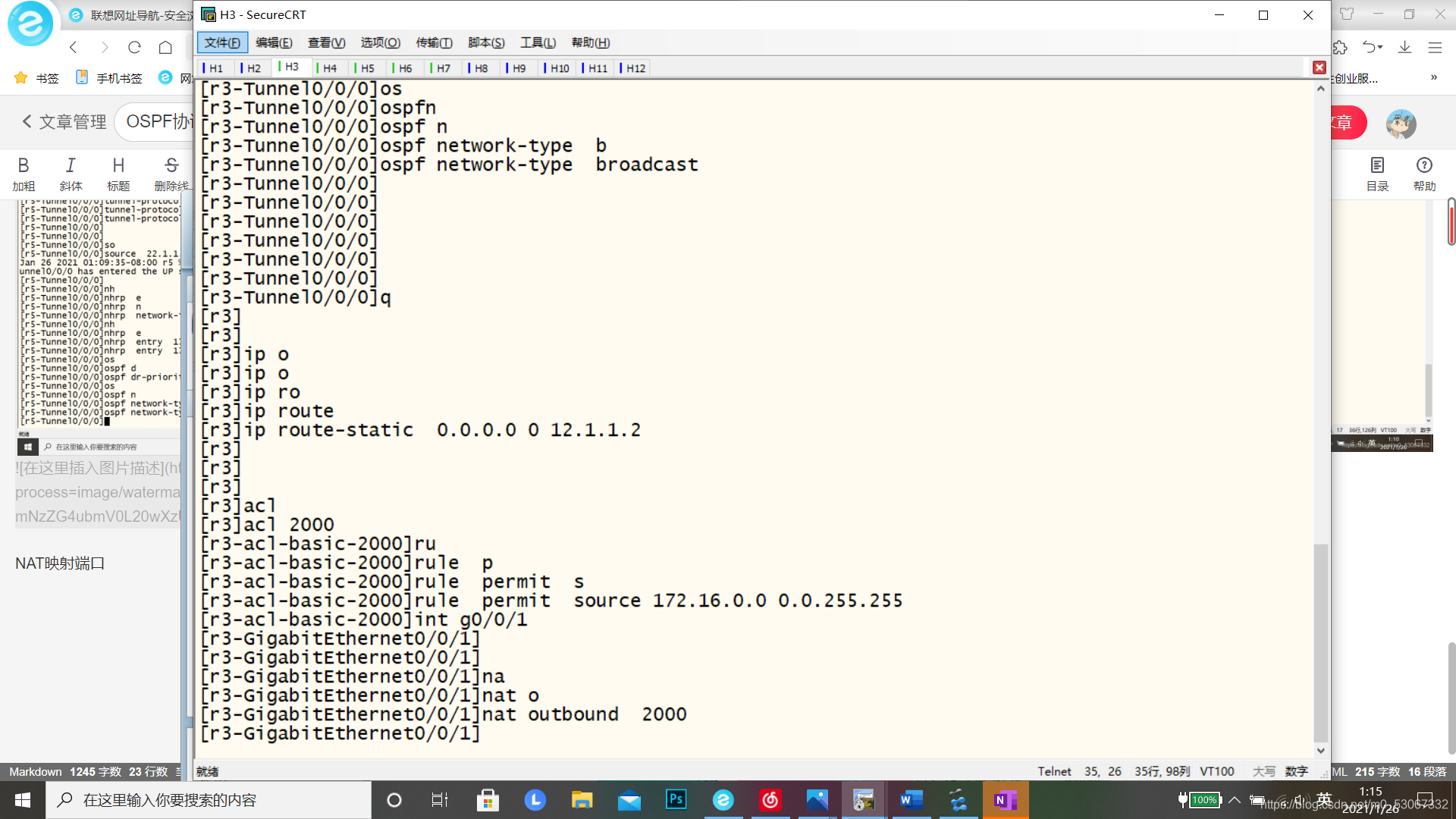

NAT映射端口
在这里插入图片描述

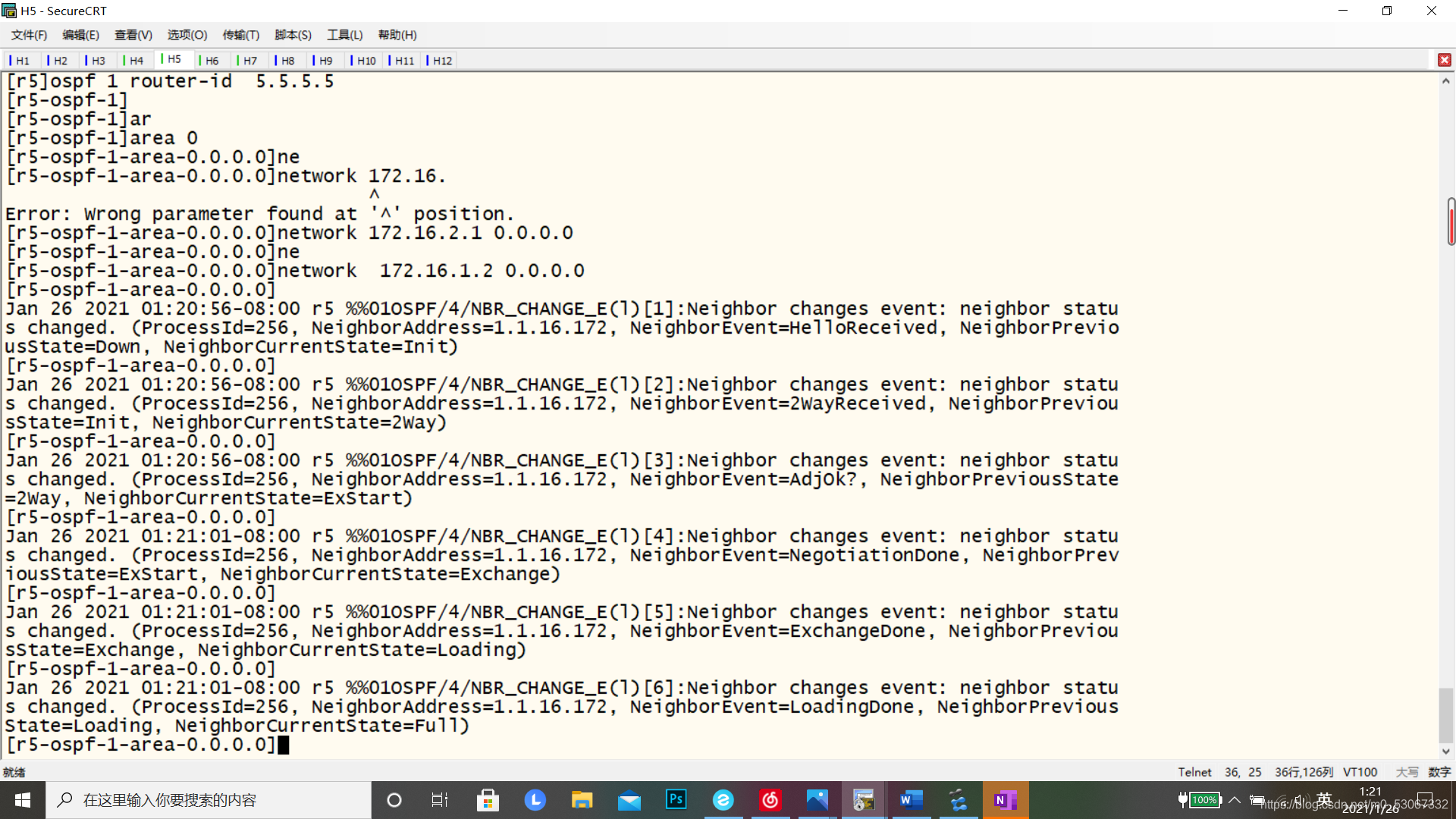

area 0 OSPF宣告
在这里插入图片描述

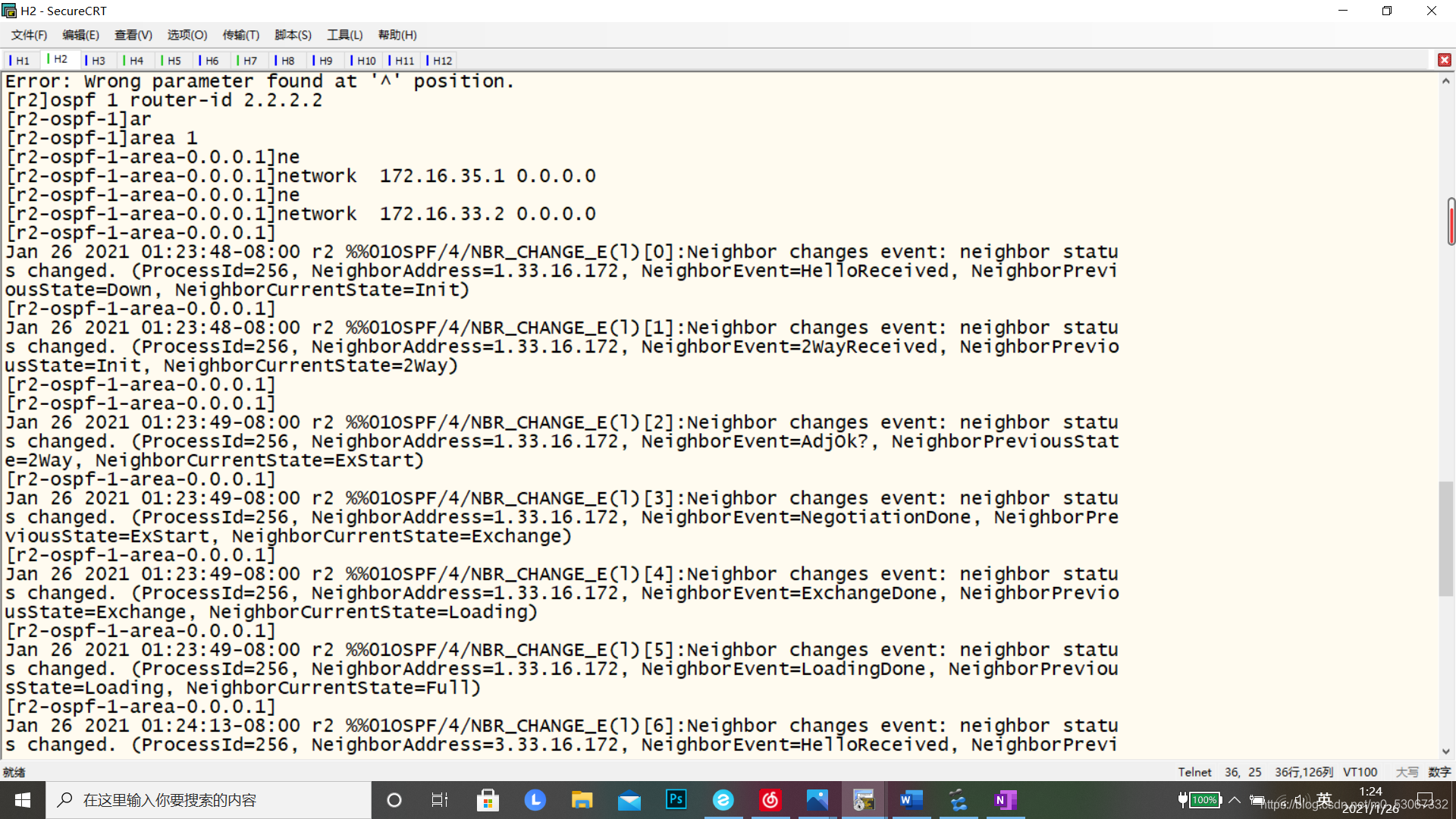

area 1宣告
在这里插入图片描述

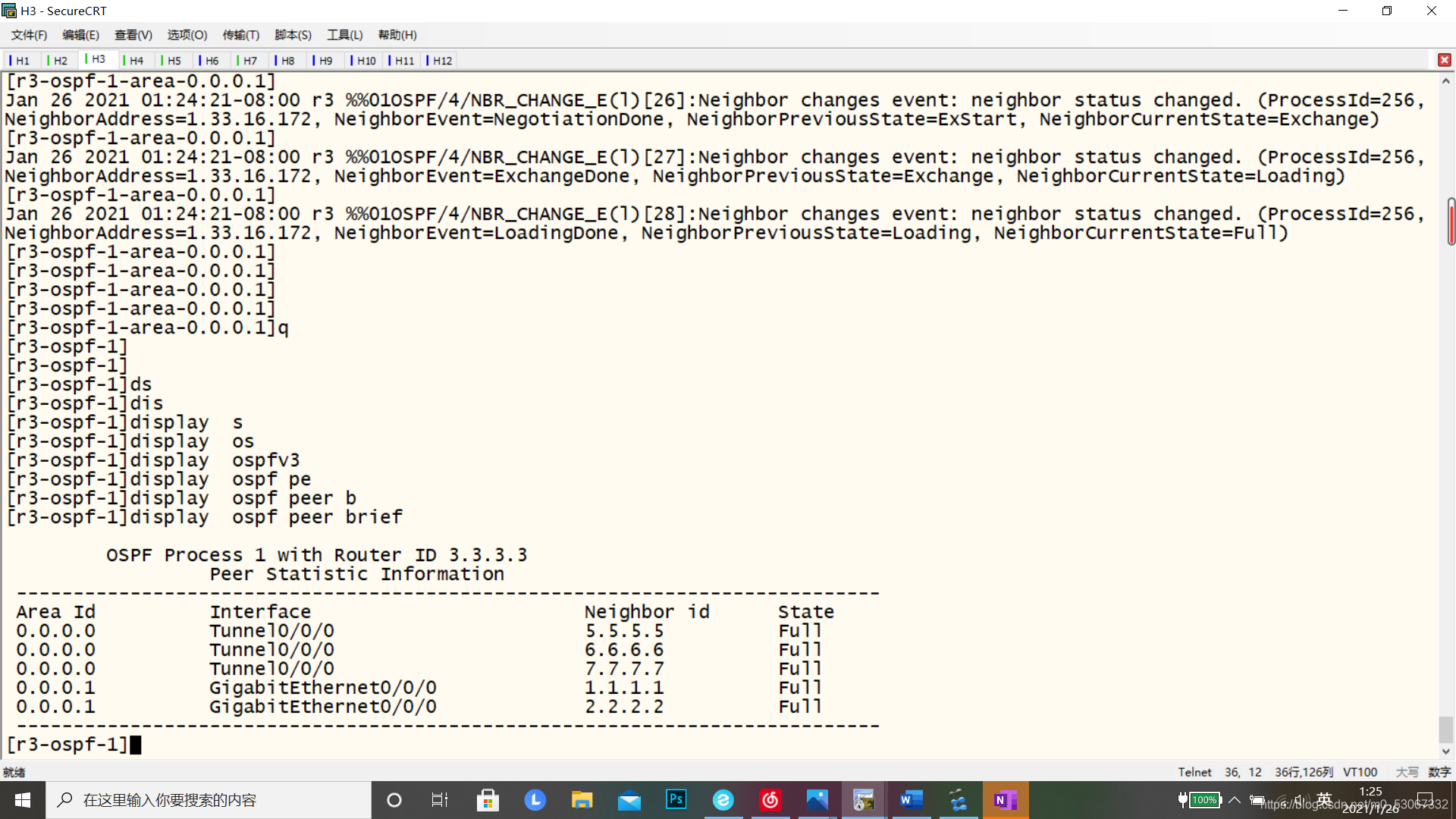

R3上学到的路由
在这里插入图片描述

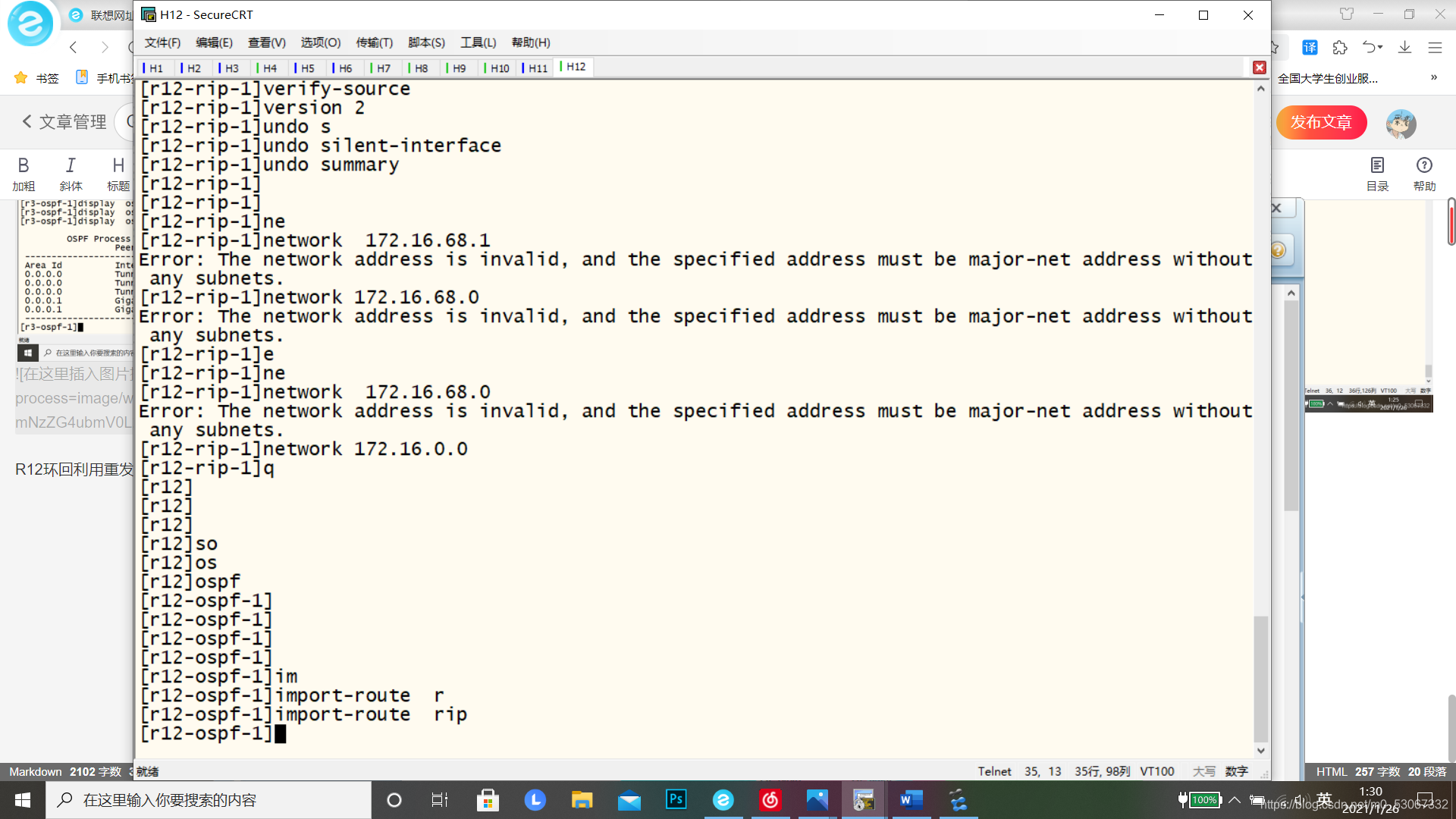

R12环回利用重发步到OSPF中
在这里插入图片描述

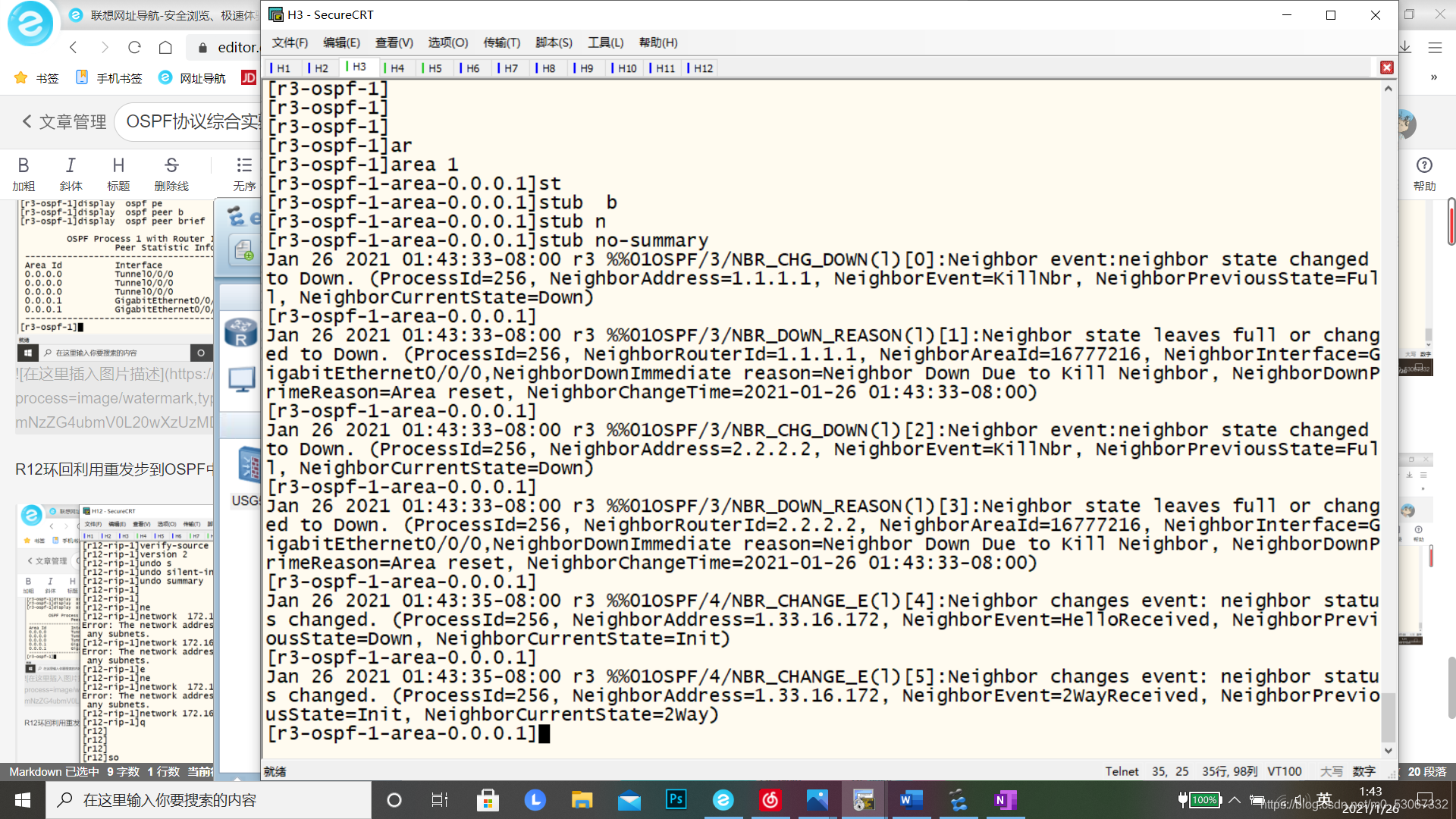

在area1进行完全末梢来减少路由表条目去除三类LSA
在这里插入图片描述

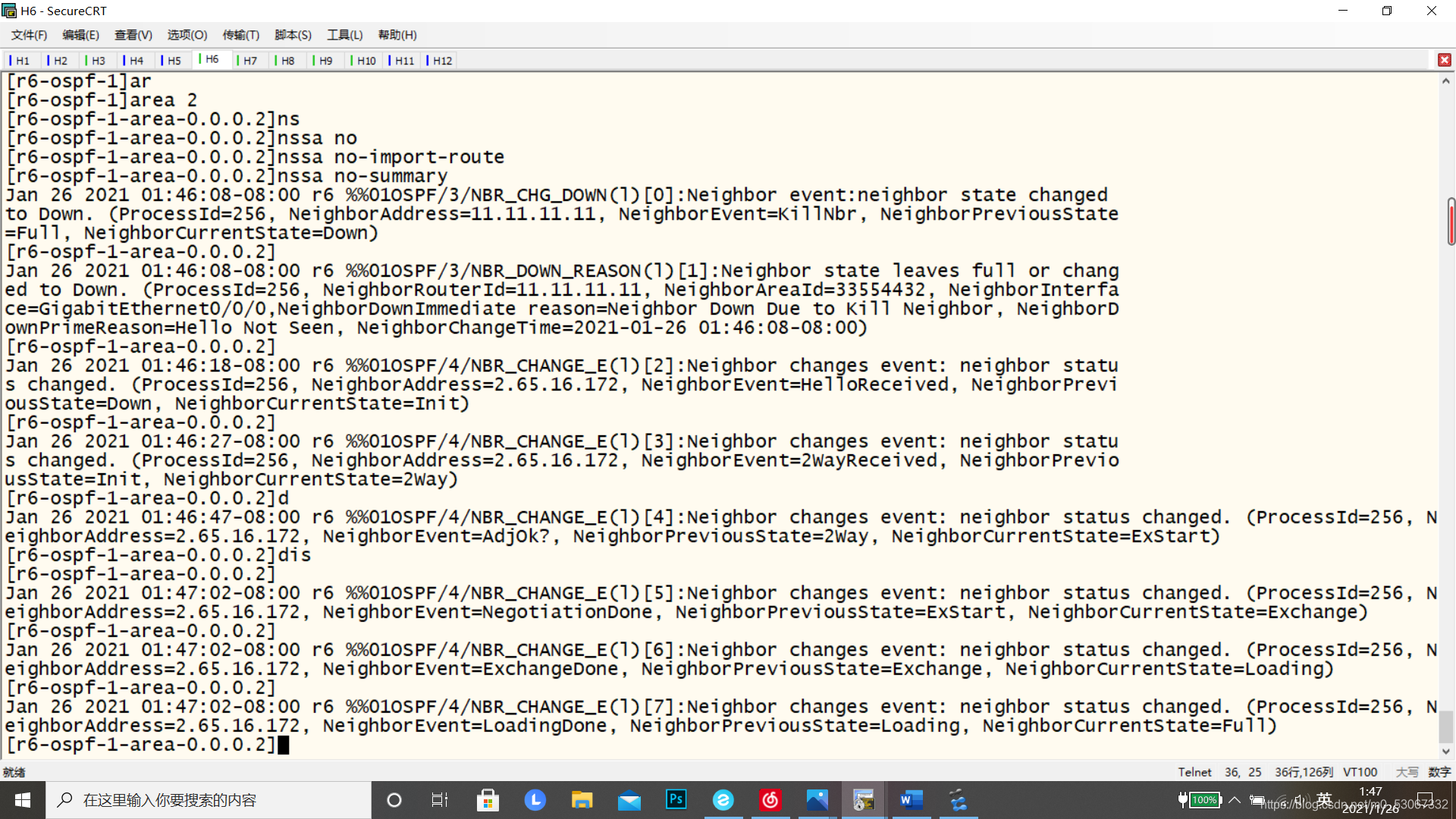

在area2区域进行完全NSSA来减少路由表条目

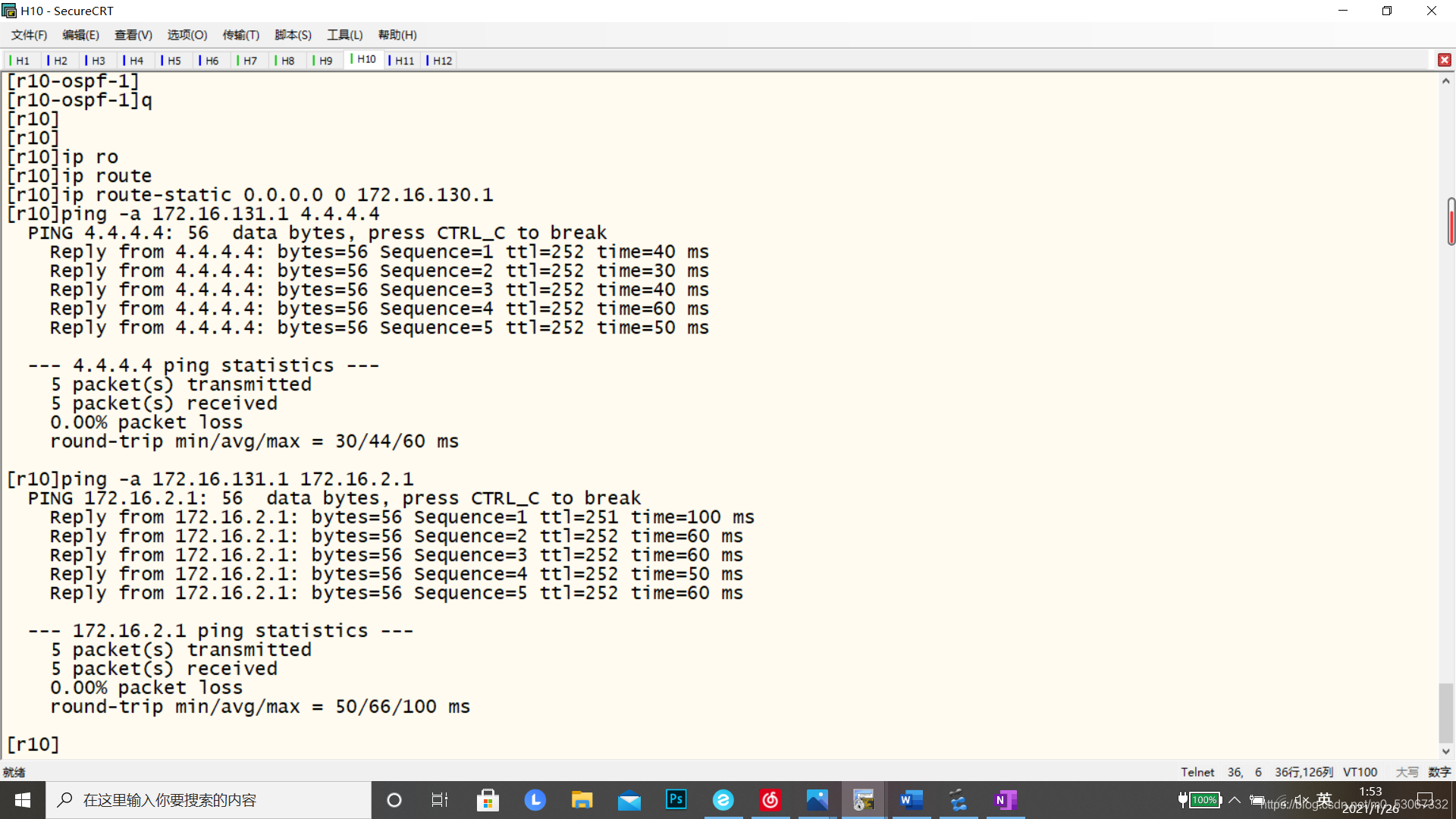

在这里插入图片描述测试实验完成
在这里插入图片描述
