1、拓扑信息
2、需求分析
3、IP规划
4、配置
5、测试

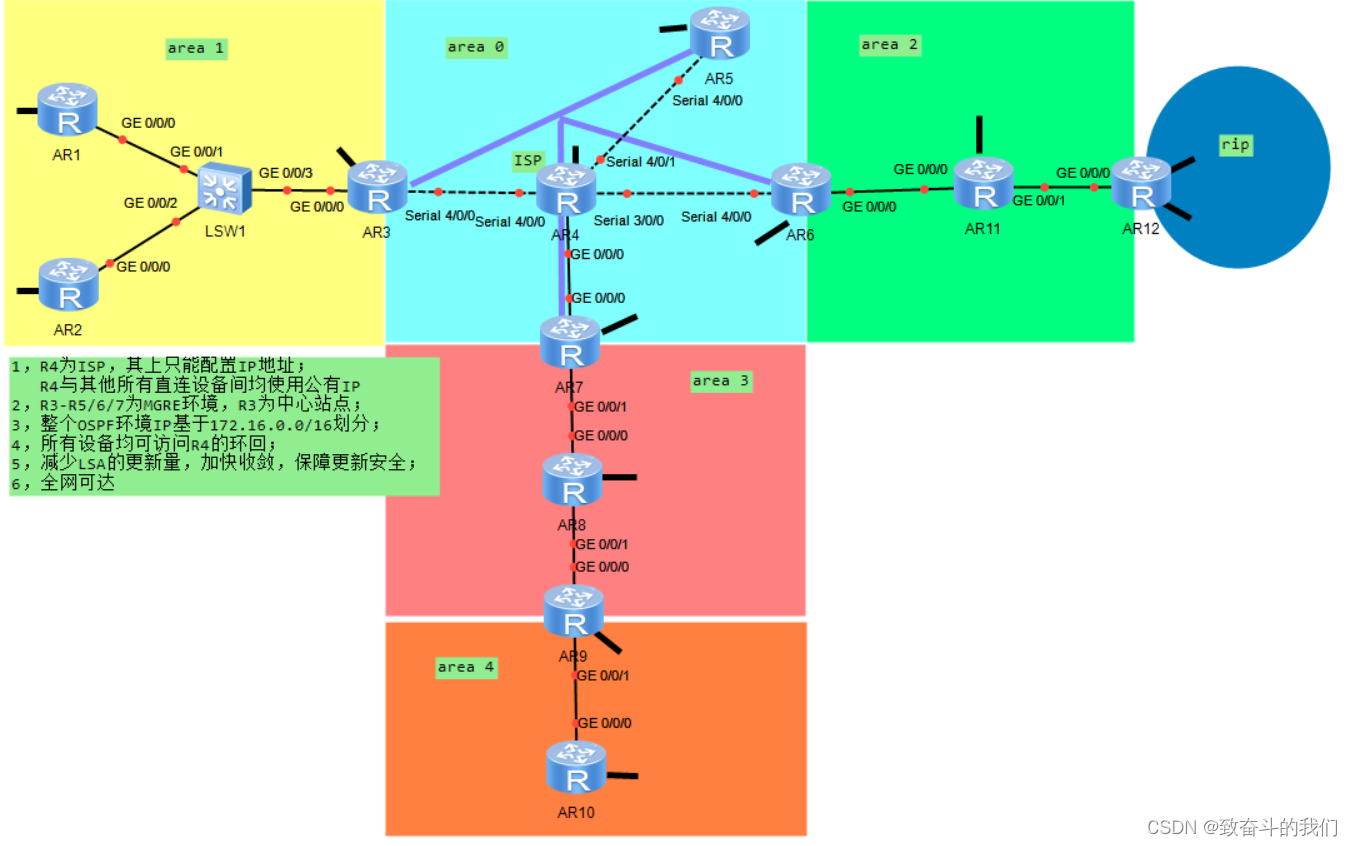

1、拓扑信息

2、需求分析

R4为ISP，其上只能配置I地址； R4与其他所有直连设备间均使用公有IP

公网中使用的是点到点链路，因为比以太网链路稳定安全（只有两人）

5/6/7为MGRE环境，R3-RR3为中心站点；

只能使用非shortcut方式（因为如果shortcut方式，无法在R3上汇总除直连区域学到的路由信息，例：区域2）

整个OSPF环境IP基于172.16.0.0/16划分；

所有设备均可访问R4的环回；（需要做NAT）

减少LSA的更新量，加快收敛，保障更新安全；

（OSPF优化：特殊区域）

减少Hello时间与死亡时间，网络接口P2P/P2MP

做认证

全网可达

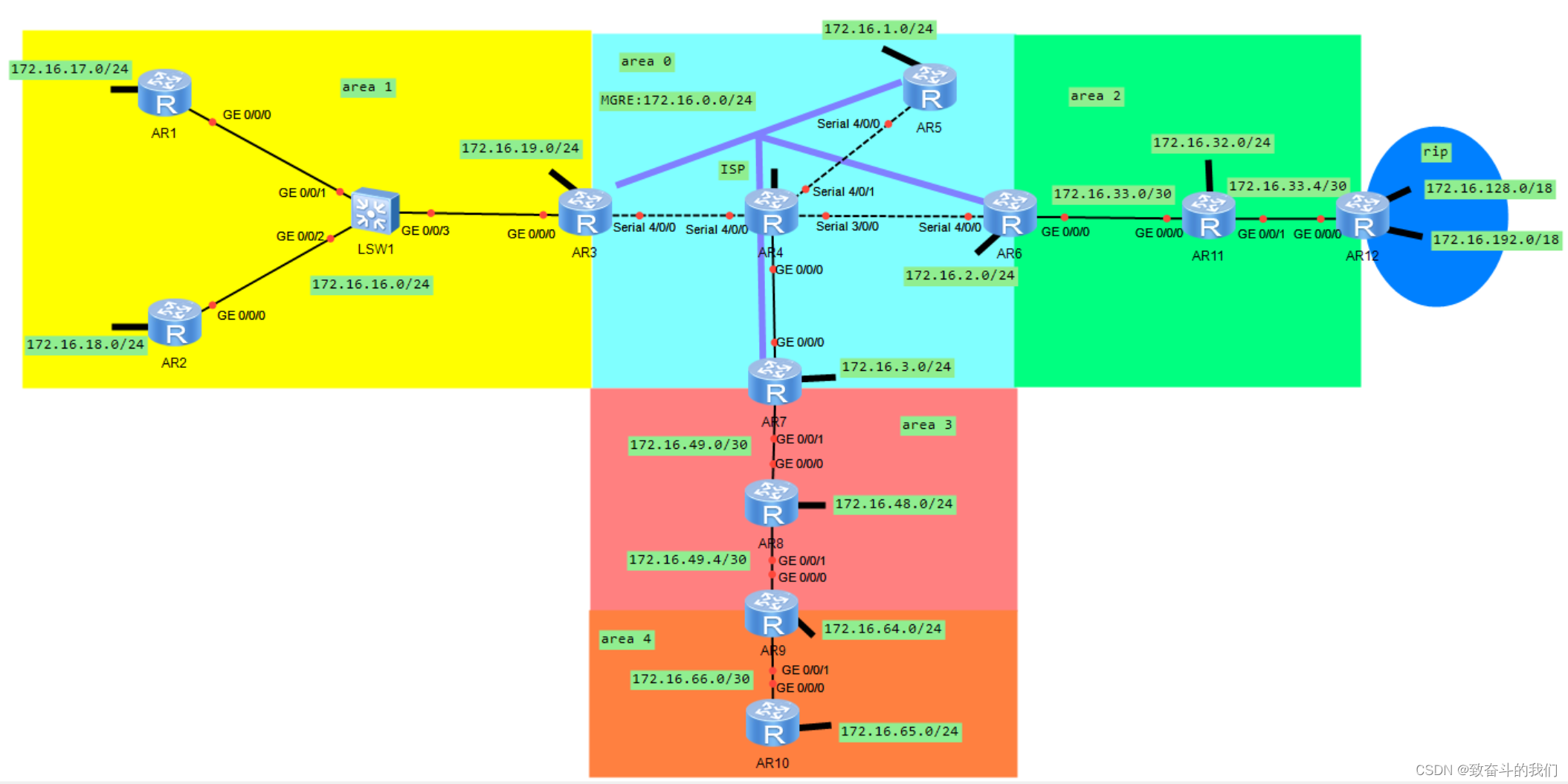

3、IP规划

172.16.0.0/16

先分成2个网段（OSPF + RIP），借1位

        172.16.0.0/17 ---OSPF

再按区域划分（5个区域），借3位

172.16.0.0/20 ---Area 0

三个环回 + MGRE = 4个网段，但一般网络只有200主机左右，所以直接规划到/24

          172.16.0.0/24 ---MGRE

          172.16.1.0/24 ---R5环回

          172.16.2.0/24 ---R6环回

          172.16.3.0/24 ---R7环回

...

          172.16.15.0/24   ---保留备用

172.16.16.0/20 ---Area 1

                三个环回 + 一个骨干 = 4个网段，但还是直接规划到/24

          172.16.16.0/24 ---Area 1骨干

需要3个IP，所以到/29

172.16.16.0/29 ---不能用

172.16.16.1/29 ---R1接口

172.16.16.2/29 ---R2接口

172.16.16.3/29 ---R3接口

172.16.16.4/29 ---保留备用

172.16.16.5/29 ---保留备用

172.16.16.6/29 ---保留备用

172.16.16.7/29 ---不能用

          172.16.17.0/24 ---R1环回

          172.16.18.0/24 ---R2环回

          172.16.19.0/24 ---R3环回

...

          172.16.31.0/24   ---保留备用

172.16.32.0/20 ---Area 2

1个环回+2个骨干

172.16.32.0/24 ---R11环回

172.16.33.0/30 ---R6-R11

172.16.33.4/30 ---R11-R12

172.16.48.0/20 ---Area 3

1个环回+2个骨干

172.16.48.0/24 ---R8环回

172.16.49.0/30 ---R7-R8

172.16.49.4/30 ---R8-R9

172.16.64.0/20 ---Area 4

2个环回+1个骨干

172.16.64.0/24 ---R9环回

172.16.65.0/24 ---R10环回

172.16.66.0/30 ---R9-R10

172.16.80.0/20 ---保留备用

172.16.96.0/20 ---保留备用

172.16.112.0/20   ---保留备用

        172.16.128.0/17 ---RIP

2个环回

                172.16.128.0/18

172.16.192.0/18
