PCB的层叠结构介绍

1. PCB 单层板

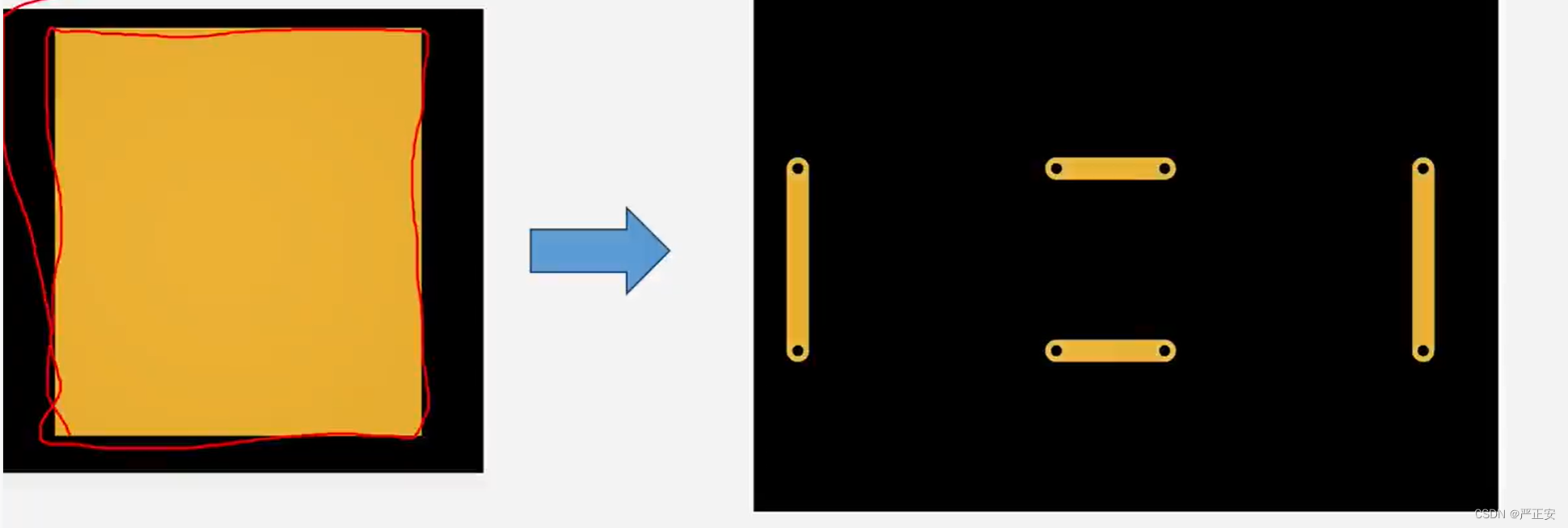

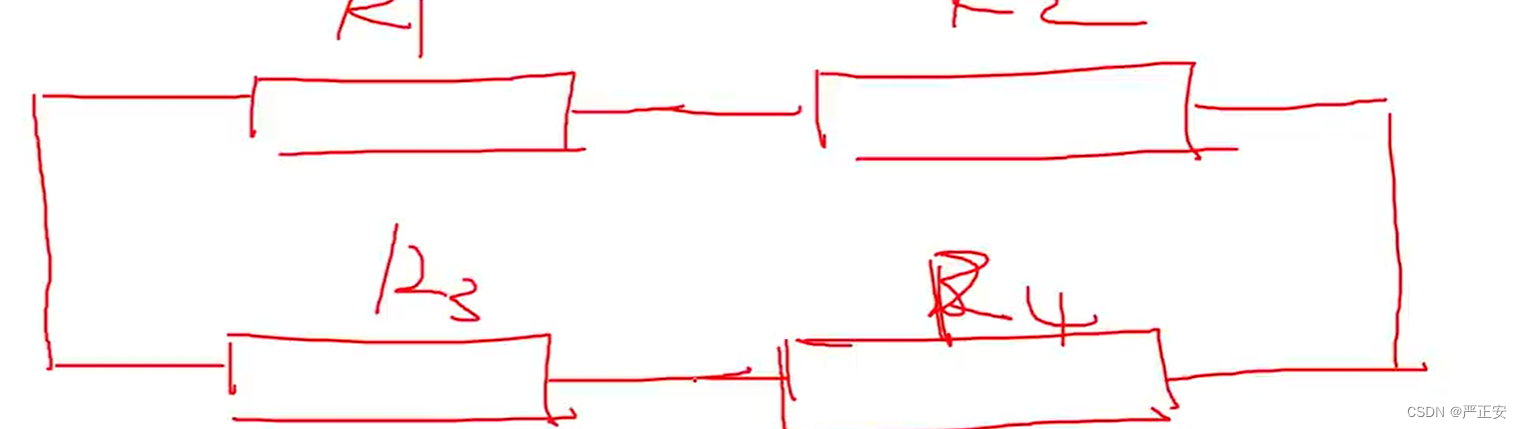

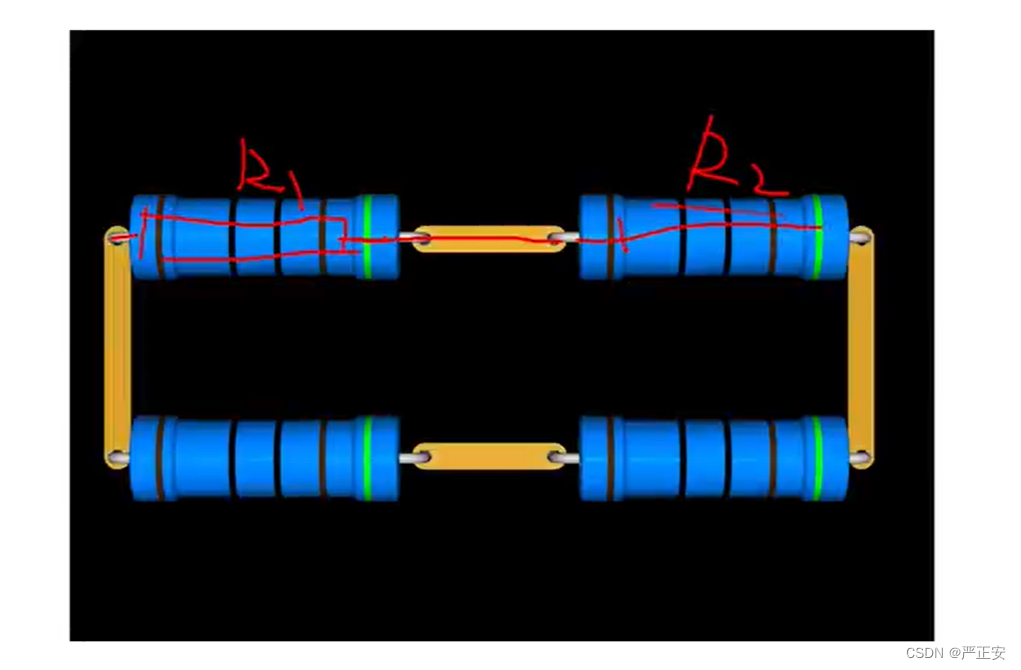

剖去我们不要的，然后放入电阻

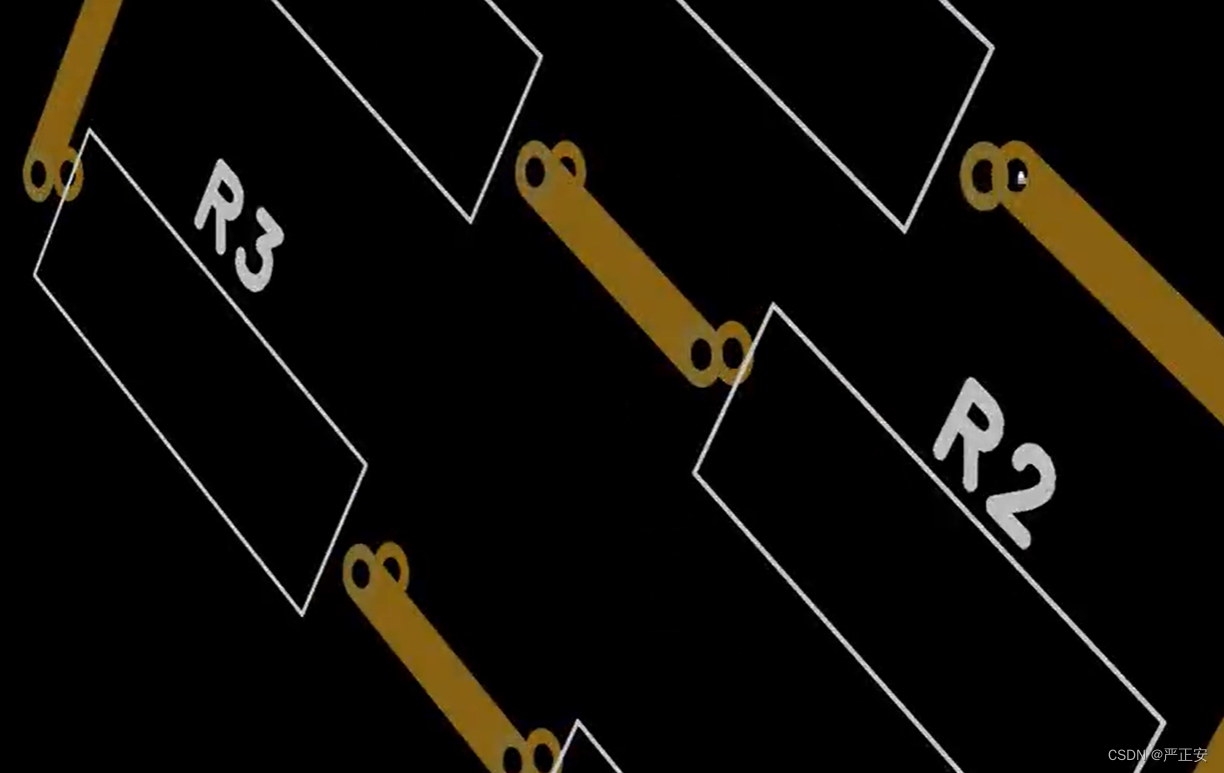

 但是铜皮非常脆弱，很容易断，所以我们放在一块木板上

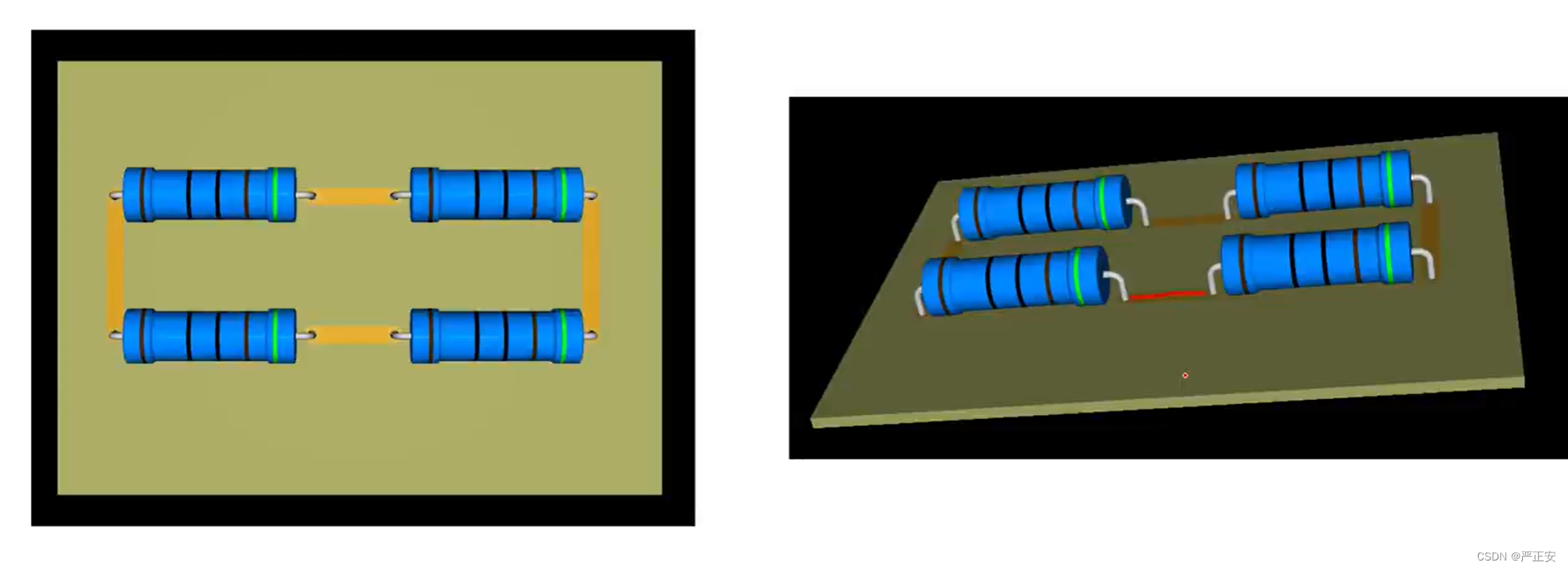

我们把铜皮放在基板上

显而易见基板肯定是绝缘的

此时单层板就诞生了

 此时问题就诞生了，铜皮过电流是有电的，很容易触电，这是一个新问题

所以我们在上面需要附着一层绿色的物质，把铜皮给遮住了，我们就碰不到铜了

我们称之为绿油或者阻焊，同时还能防止铜被氧化，也保护了这个铜

此时一块完完整整的单层板就制造完成了

2. PCB 双层板

下面就自然的引入我们的PCB双层板

如果我们在背面也加上铜皮和绿油，那无疑背面也可以走线

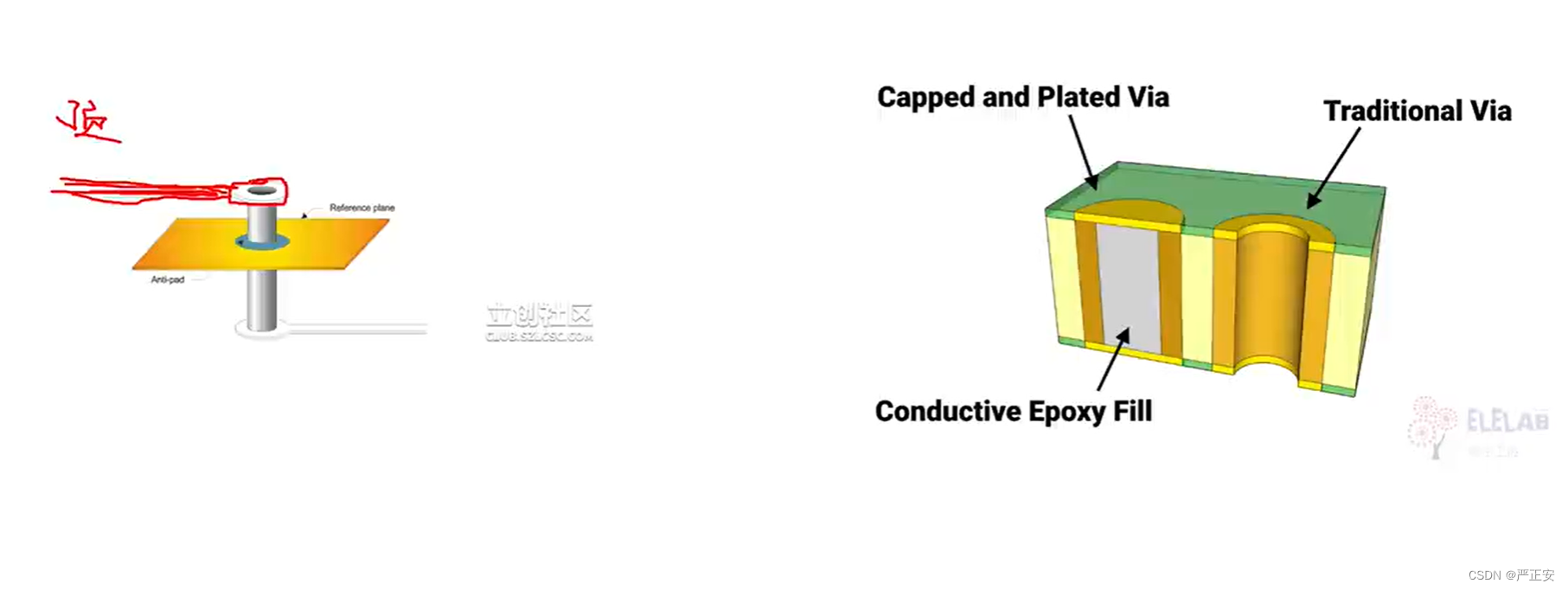

 此时基板被钻了一个洞，我们在内壁镀上一层铜皮，这时候电流会顺着孔的内壁进入底层

这就是双层板从顶层切换到底层的原理，这个就是过孔的作用

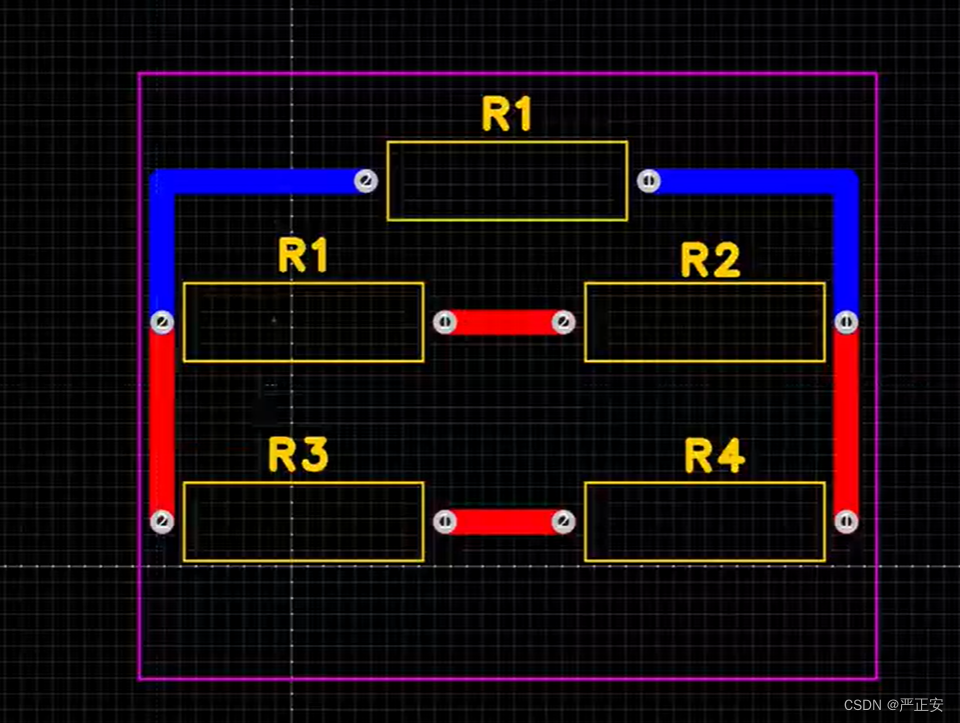

红色代表顶层铜皮，蓝色代表底层铜皮



通过内壁连接电路

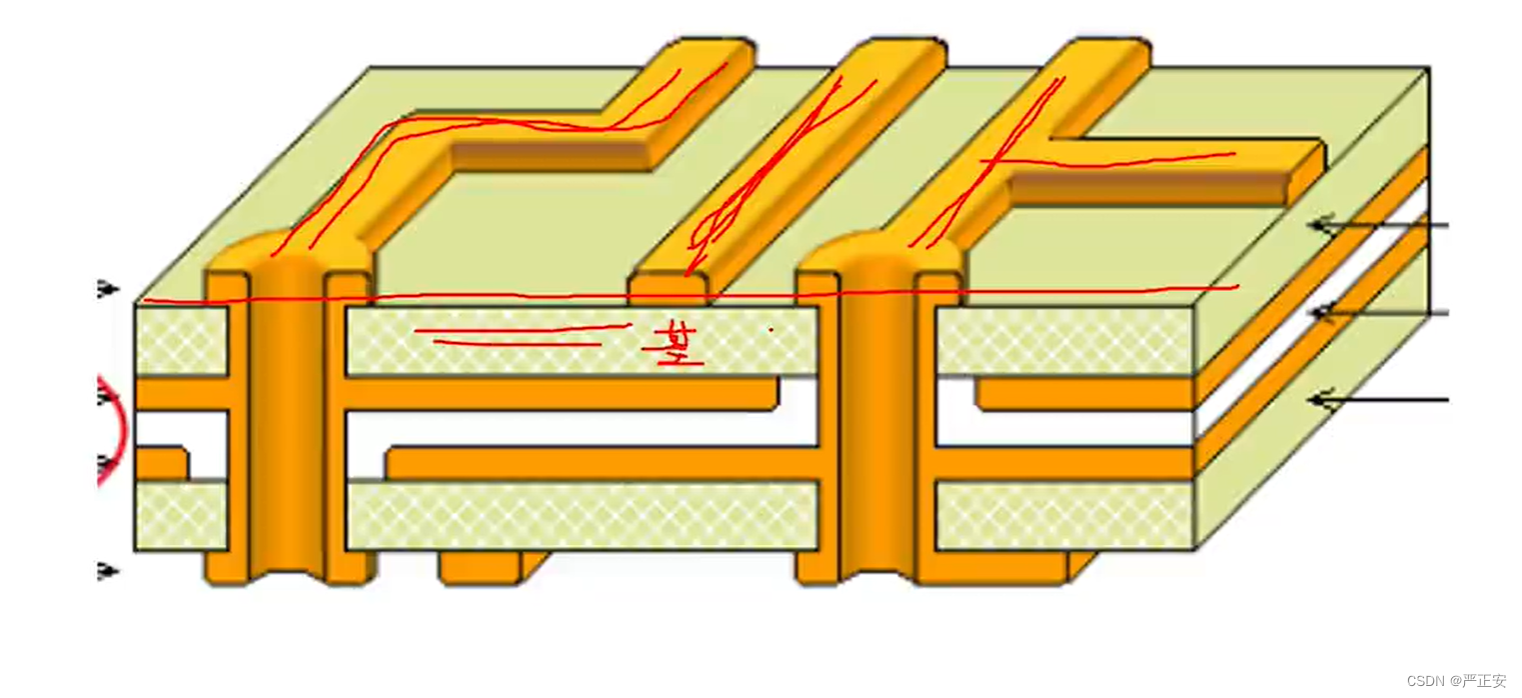

 3. PCB四层板

我们可以看到四层板等于两个两层板加一个新板
