贡献

在这里插入图片描述

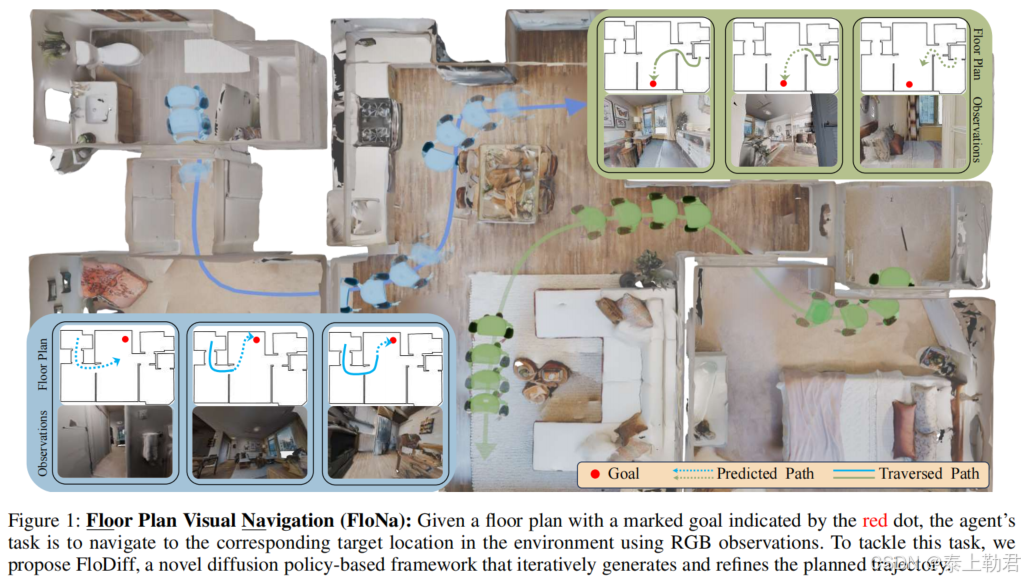

本文提出一个名为FloNa的新的任务，即给定带有目标红点的平面图，代理通过RGB视觉观察导航到对应目标位置的任务。(这也是第一篇结合平面图的具身视觉导航任务)

该任务的主要挑战是：1）如何处理平面图和实际场景布局的空间不一致问题(只要是家具的放置)，从而实现无碰撞导航。2）将平面图和观察到的图像对齐，即根据当前观测结果将代理定位到平面图中。

提出FloDiff方法，一个结合定位模块的扩散策略框架用于当前观察和平面图的对齐。此外作者还在iGibson仿真器中在117个场景中收集了20k个导航回合支持训练和评估。

方法

一、概述

方法

FloDiff，这是本文提出的一种新颖的扩散策略框架，利用其动作分布建模能力，能够通过大量的示范隐式地学习处理空间不一致性。FloDiff 还集成了一个显式的定位模块，以对齐观测与平面图，从而产生了两种变体，具体取决于当前智能体姿势的推导方式。

Naive-FloDiff，学习在训练过程中预测姿势
Loc-FloDiff，直接使用真实姿势或来自预训练模型的预测姿势

这两种变体都采用 Transformer 主干网络来融合平面图和当前观测，然后将融合后的信息传递给策略网络，后者学习去噪动作序列。

基准测试

作者们收集了一个数据集，包含大约2万个导航回合，涵盖117个不同的场景，使用iGibson模拟器。该数据集包括大约330万张图像，这些图像是以45度视场角拍摄的。作者将场景分为67个用于训练，50个用于测试，以评估模型在未见过的环境中的泛化能力。每个场景包含一个平面图、一个可通行性地图和足够的导航回合。每个回合包含一个由A*算法生成的轨迹，并配有相应的RGB观测图像。

实验

与基准方法相比，该方法在成功率（Success Rate, SR）和效率（以路径长度加权的成功率，Success Weighted by Path Length, SPL）上都表现得更好。

图2为一些轨迹示例。此外，全面分析了FloDiff的不同能力，包括定位、避障、具有多种目标的规划以及鲁棒性。

在没有微调的情况下将其部署到自动引导车（AGV）上，进一步突出了其鲁棒性和泛化能力，证明了其在实际环境中有效处理未知场景的潜力。

二、任务设置

智能体需在3D环境中从初始位置导航到特定目标位置。导航过程中，智能体仅能获取以自身视角拍摄的RGB图像、环境的平面图，以及标记目标位置的图像（红色点 $g$ 表示）。

在每个时间步 $t$ ，智能体观察当前图像 $o_t$ ，并采取动作 $a_t$ 接近目标点 $g$ 。每个导航任务形成一系列数据 $\{x_0, a_1, x_1, \dots, a_T, x_T\}$ ，其中 $x_i$ 表示智能体的位置 $p_i$ 和朝向 $r_i$ 。导航任务成功的条件为：最终位置 $p_T$ 与目标位置的距离在指定阈值 $\tau_d$ 内，且整个过程中与场景的碰撞次数未超过阈值 $\tau_c$ 。

实验基于iGibson仿真器，使用Locobot作为具身智能体。智能体的高度为0.85米，底座半径为0.18米，配备一个512×512分辨率的RGB摄像头。动作 $a_t$ 被定义为智能体当前位置 $p_t$ 与上一时刻位置 $p_{t-1}$ 之间的差值，是二维平面上的连续运动向量。

三、数据集的设计

在这里插入图片描述

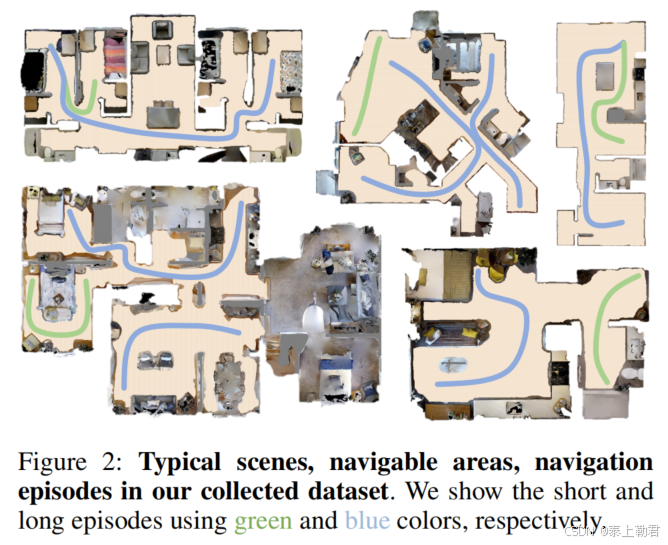

图2为一些轨迹示例。

作者构建了一个大规模数据集，其中包含来自Gibson环境（117个室内场景）的20,214个导航片段。总共收集了3,312,480张具有45度视野（field of view）的RGB图像。这些场景使用Matterport设备重建，因此保留了真实环境的纹理，减少了仿真到现实的差距。数据集被划分为训练集和测试集，其中训练集包含67个场景，测试集包含50个场景。

每个场景都配有平面图（floor plan）和可导航地图（navigable map）。平面图采用已有的手动标注结果。可导航地图通过先粗略生成再手动精细调整而成，以修复扫描重建中存在的问题（如物体重建不精确造成的导航误区）。

根据场景的大小，设置不同的导航片段数量，小场景每个150段，中等场景每个180段，大场景每个200段。在生成导航任务之前，随机选择两个至少相距3米的起点和目标点。使用A*算法搜索从起点到终点的无碰撞导航路径。在此过程中，记录轨迹位置并渲染观察图像。生成的导航轨迹长度范围为4.53米至42.03米之间。

四、先验知识

扩散模型（Diffusion Model）

扩散模型是一种用于生成任务的概率框架，核心思想是逐步去除（去噪）高斯噪声，从而迭代地产生理想的数据（如图像或姿态）。

具体过程：

初始时，从随机高斯噪声 $x^K$ 出发；
通过 $K$ 步的去噪操作，逐步生成一系列中间状态 $x^{K-1}, \dots, x^0$ ；
每一步的迭代公式为：

$x^{K-1} = \alpha(x^K - \gamma \epsilon_\theta(x^K, K) + \sigma z),$

$\alpha, \gamma, \sigma$ 用来控制每一步去噪过程的参数（噪声调节函数），控制着去噪时的幅度或速度
$ϵ_θ(x^K,K)$ 是一个特殊的神经网络（也叫做「噪声预测网络」），它的工作是预测当前图像里噪音长什么样子（也就是估计噪声的部分）
$ z \sim \mathcal{N}(0, I)$ 是一个随机的小噪音，目的是每一步都能稍微调整一下结果，让去噪的过程更加稳定或更有多样性。

整个过程像是从一幅模糊的图逐渐清晰化（去噪），每一步通过神经网络预测出噪音的位置和形态，再把预测的噪音减去一点点。

扩散策略（Diffusion Policy）

扩散策略将扩散模型的思想从生成任务拓展到策略学习领域，使智能体可以基于学习到的概率分布做出决策。扩散策略通常使用编码器（encoder）将观测数据转换为低维特征，并以此特征为条件执行去噪过程。

具体扩展后的迭代公式为：
$A_t^{K-1} = \alpha(A_t^K - \gamma \epsilon_\theta(A_t^K, O_t, K) + \sigma z),$
其中：

$A_t$ 表示智能体在时间步 $t$ 时的动作（action）。
$O_t$ 表示智能体在时间步 $t$ 时的观察（observation）。
$ϵ_θ(A_t^K,O_t,K)$ 表示预测网络根据当前观察到的环境和它打算执行的动作，预测这个动作中不合理或有噪音的部分，简单理解就是告诉智能体「你现在这个动作哪里做得不够准确」
其他参数同上扩散模型中的作用

扩散策略将动作和观察信息同时纳入去噪过程中，进而指导智能体的行动。

五、具体方法

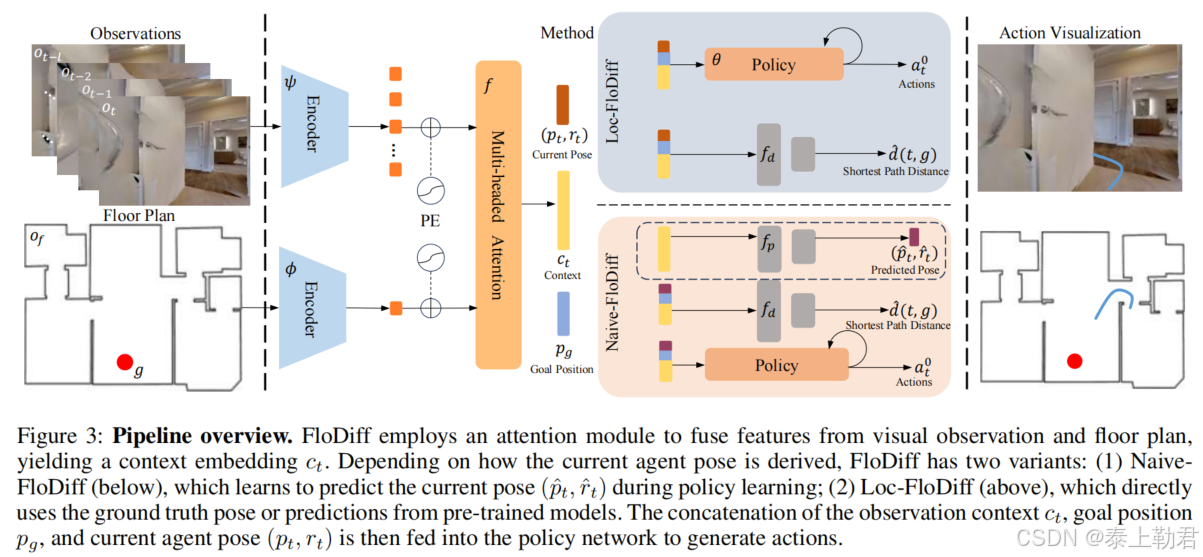

基于扩散策略，提出了一个新的端到端框架，即FloDiff，来解决FloNa。整体架构如图3所示。

在这里插入图片描述

Framework Overview

FloDiff是一个使用Transformer结构的模型。它将视觉观察信息（智能体看到的图像）和环境的平面图信息融合在一起，使用一个扩散策略模型学习如何在拥挤的环境中导航，并且能够避免碰撞。FloDiff主要解决两个问题：

如何避免碰撞，顺利到达目标。
如何确保视觉图像和环境的平面图对齐。

第一个问题由扩散策略本身解决（从大量示范数据学习到合适的导航路径）。
第二个问题则需要专门的模型预测智能体自身的位置（姿态），以实现观察图像与环境平面图的有效融合。

Observation Context

在导航过程中，智能体观察到一系列图像 $O_t$ （过去一段时间到现在的图像），以及对应的环境平面图。为了处理这些信息：

对每一张观察到的图像，使用EfficientNet-B0网络（记作 $ψ$ ）提取图像特征。
对平面图，也使用另一个EfficientNet-B0网络（记作 $ϕ$ ）提取平面图特征。
最后，利用Transformer的多头注意力机制将上述两个网络提取到的特征融合起来，形成观察的上下文特征 $c_t$ 。

Goal Position

目标位置由平面图上标记的目标点 $g$ 转换成真实世界坐标系中的坐标。转换时需要考虑平面图的分辨率（每个像素代表的实际长度）以及偏移量（地图与现实坐标之间的对齐误差）。

Policy

FloDiff提出了两种策略方案：

Naive-FloDiff（图中下方）

使用融合的特征 $c_t$ 来预测智能体自身位置（位置+朝向），记作 $\hat{x}_t$ 。同时增加一个预测网络，用于预测智能体当前位置到目标位置之间的最短距离。这有助于避免智能体选择偏离目标的动作。最终，将上述特征组合起来，使用扩散策略生成智能体下一步的动作序列。
Loc-FloDiff（图中上方）

不再自行预测智能体的位置，而是直接使用真实的位置（ground truth）或已有的预训练位置预测模型。由于智能体位置更加准确，因此简化了策略学习过程，降低了预测位置不准确带来的误差。
