1、介绍PCB Editor界面

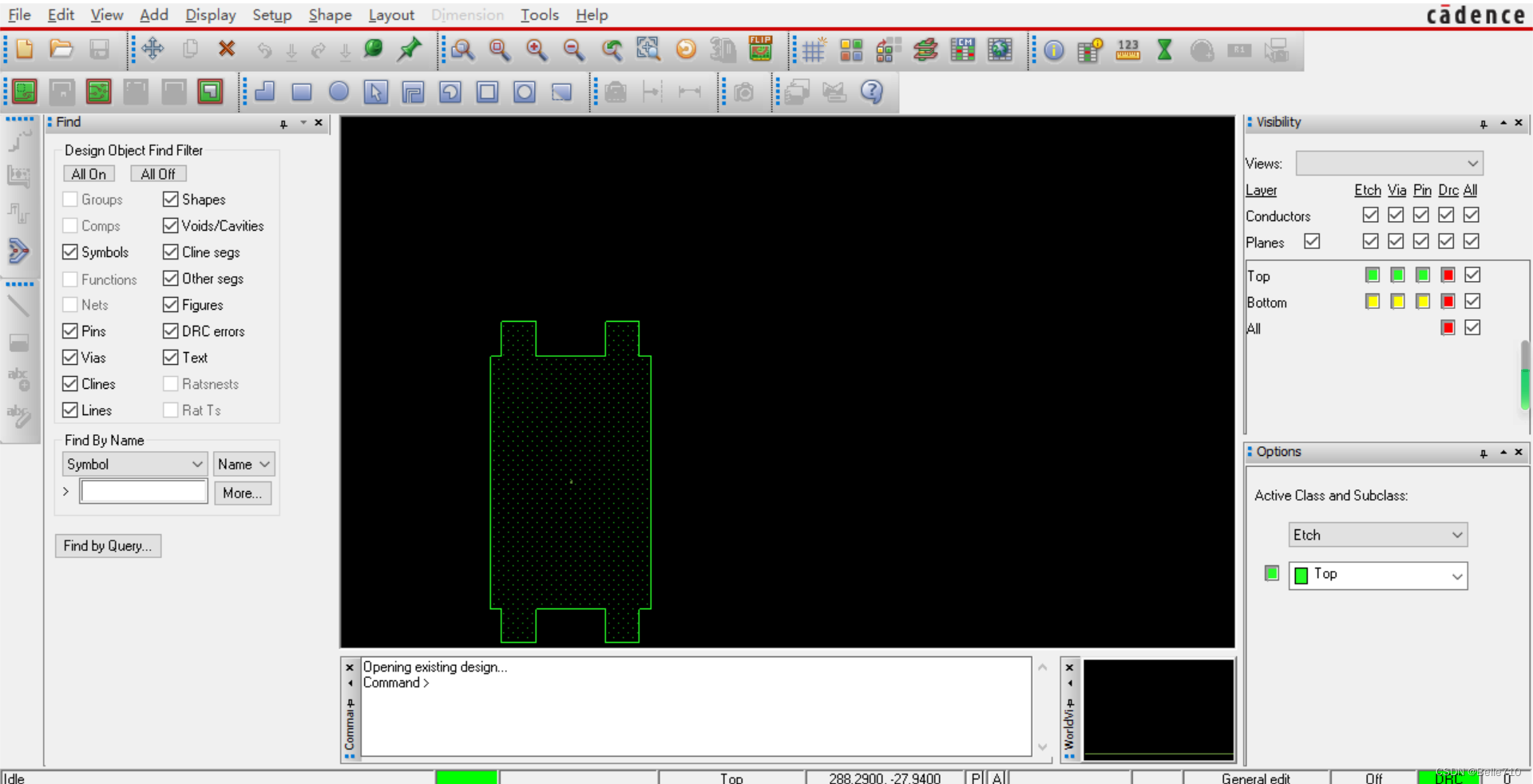

如下就是PCB layout界面

Set up菜单主要是用来设置一些参数；shape用来绘制铜皮；Route用来走线；Manufacture用来设置光绘文件；

工具栏中有许多快捷图标，有新建、打开、保存、移动、复制、删除、撤销、固定、解除固定、打开飞线、固定飞线、显示整板视图、3D视图、左右翻转、设置颜色、设置层叠、设置约束管理器、显示对象信息、测量、颜色、高亮、取消高亮、5个模式；

三个侧边栏，Allegro在操作时，是先选择命令，再勾选对象的属性；

下面的状态栏，显示绿色就是正常，红色是忙碌；光标的坐标值
