【Cadence17.2】PCB Editor绘制元器件封装

LP Viewer计算元器件封装

在这里插入图片描述

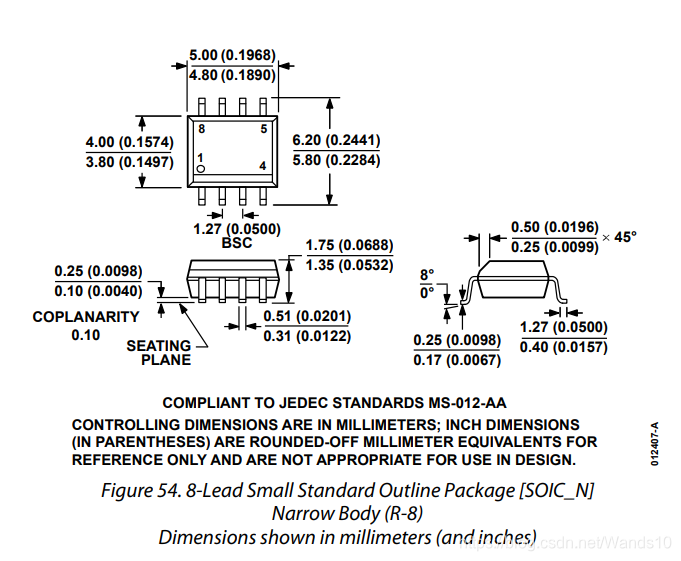

在使用LP Viewer计算元器件封装尺寸之前,我们首先需要找到该元器件的数据手册,获取它的尺寸信息。如上图所示,本文以AD627为例进行讲解,由此图可知该芯片的各种尺寸并且其封装为SOIC。
在这里插入图片描述

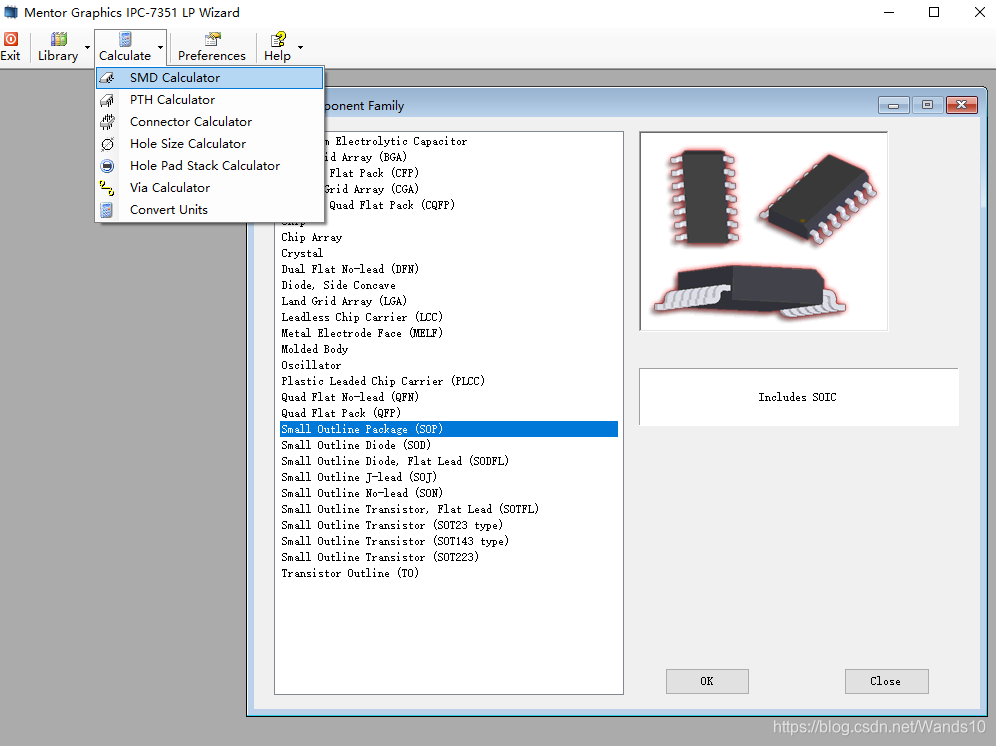

准备好数据手册之后,打开LP Viewer,依次点击Calculate->SMD Calculator,在弹出的窗口中选择对应的封装形式,即Small Outline Package(SOP),该选项包括SOIC封装。选择好之后点击OK即可。
在这里插入图片描述

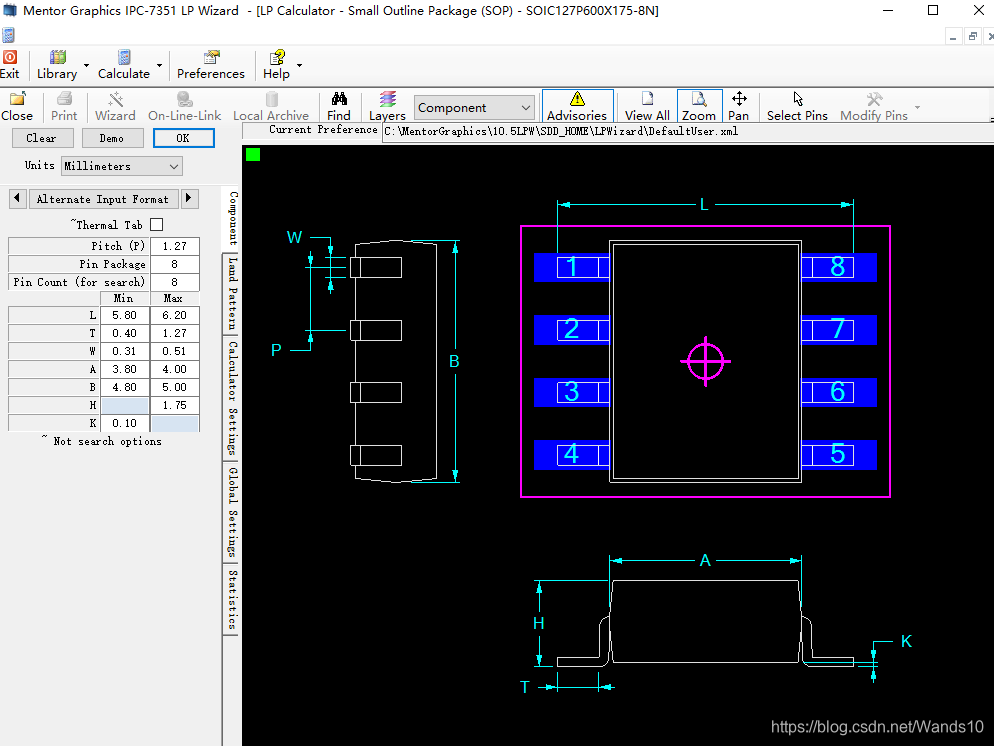

下一步,只需按照数据手册上的数据将元器件尺寸输入软件的表格中后点击OK即可生成该器件的封装,这里注意要正确选择单位。
在这里插入图片描述

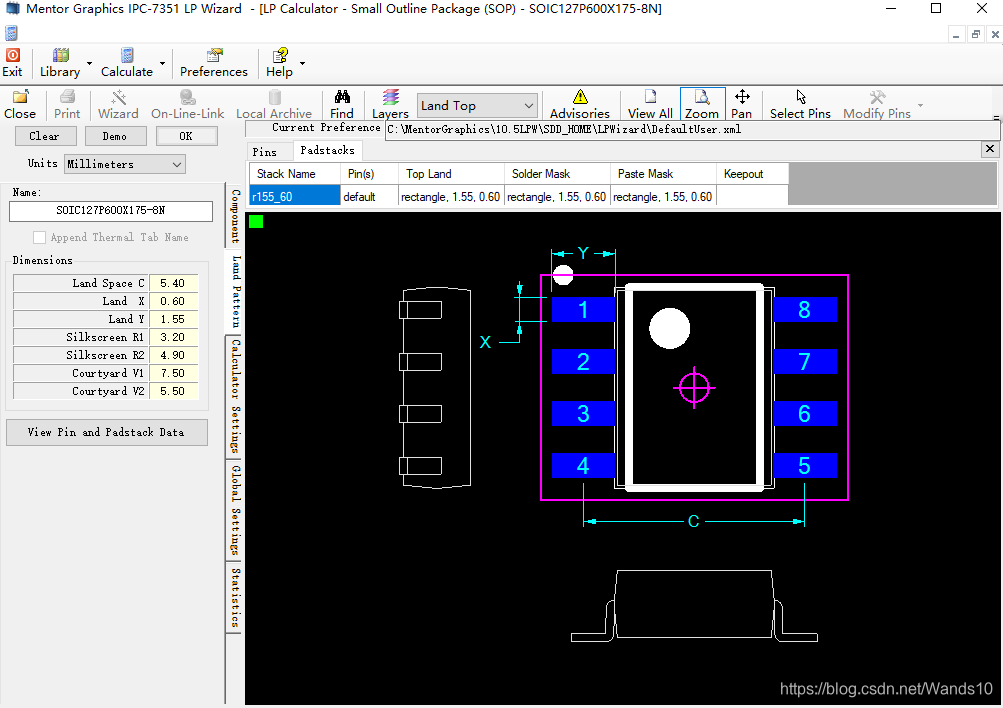

之后点击Land Pattern可以看到封装中焊盘的尺寸、位置,以及丝印层、禁止摆放区域的尺寸信息。中间的十字为坐标原点,在之后的封装绘制过程中,参照这个数据即可。
如果数据手册中已经给出了推荐的焊盘尺寸和封装信息,按照那个画也可以。

PCB Editor绘制元器件封装

准备工作

在这里插入图片描述

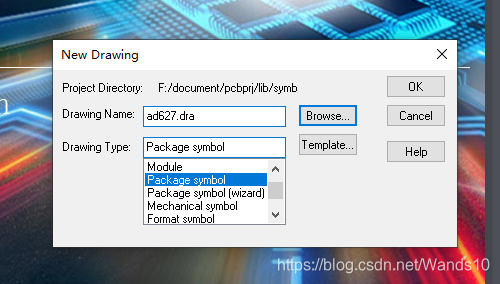

首先点击File->New,选择Package symbol
