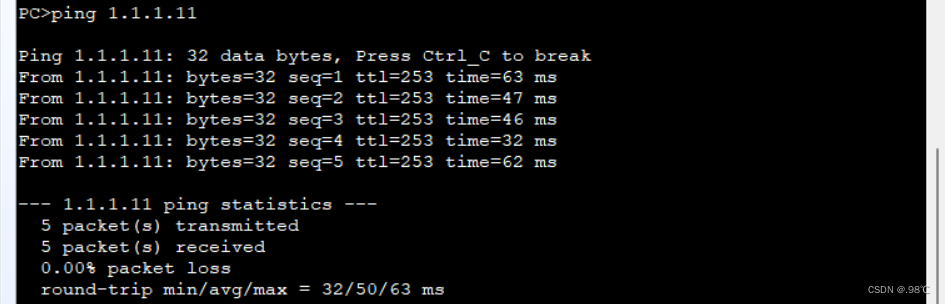

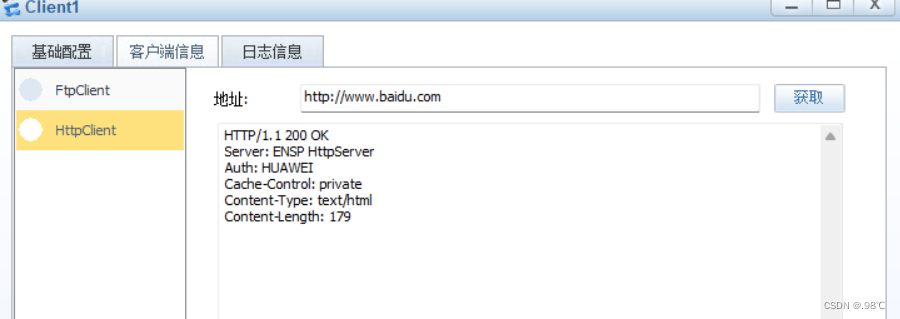

本文档详细介绍了如何配置路由器以允许内部网络访问外网，包括在边缘路由器R1上设置缺省路由、NAT转换，并配置公共IP端口的网络设置。此外，还涉及了DNS的公共IP设置，以及服务器端口映射，确保内部服务器可以通过公网IP被访问。同时，提供了验证配置是否正确的步骤，如PC到PC的ping测试和客户端通过域名、IP访问服务器的测试。

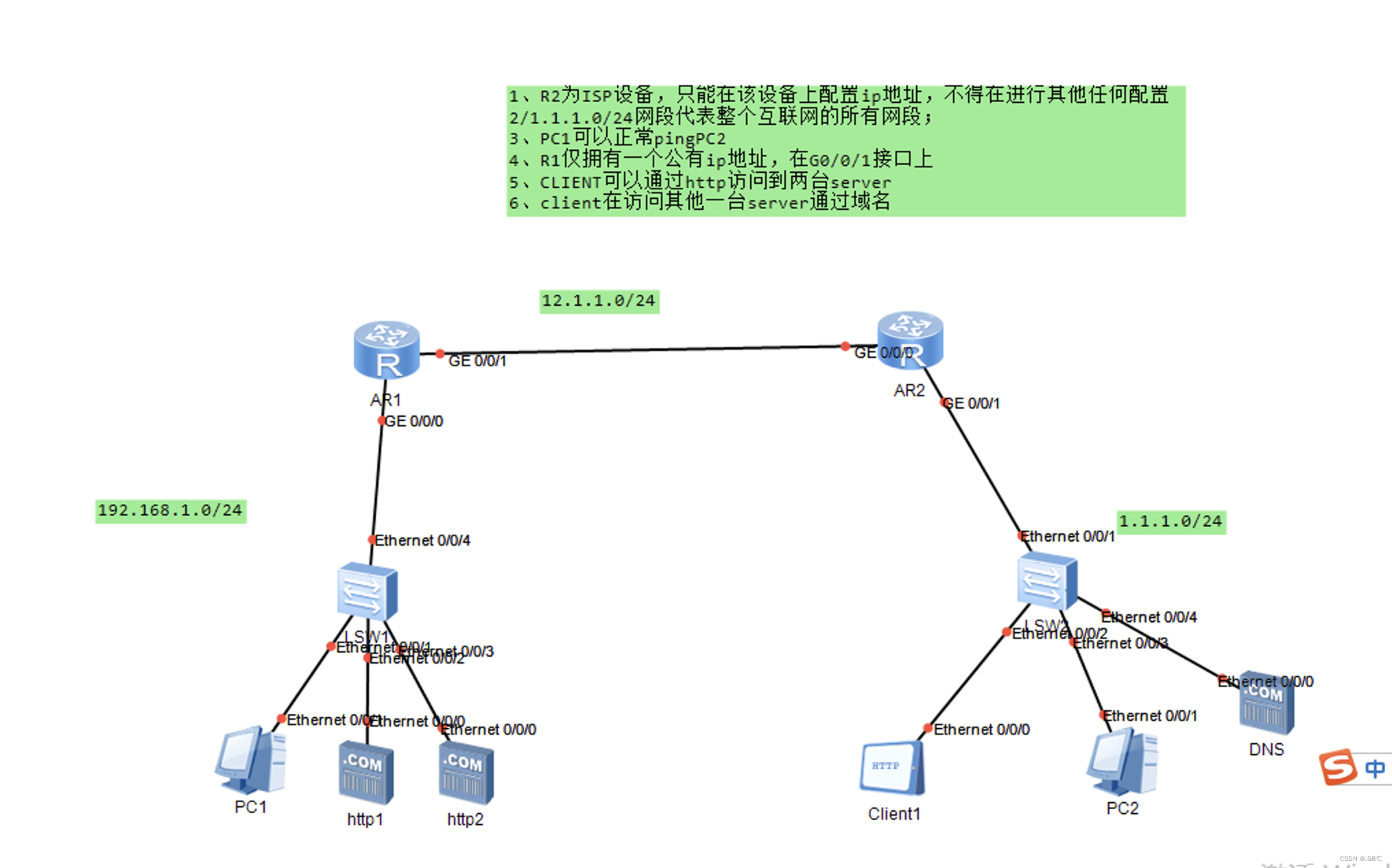

1.要求

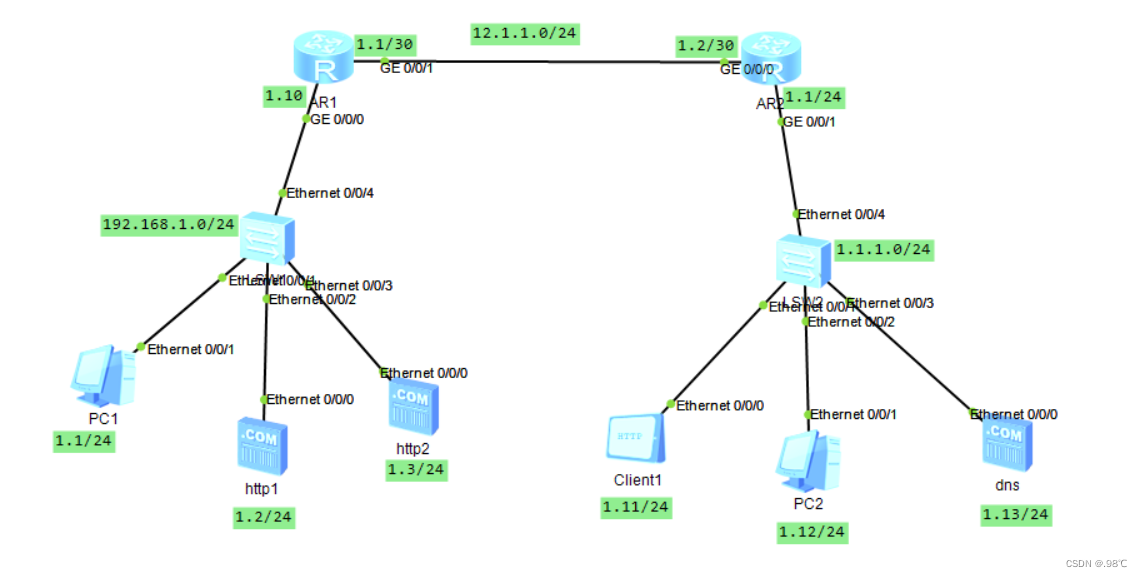

2.拓扑

3.分析

1.因为要访问外网，所以需要在边缘路由器r1上设置一条缺省路由

2.需要在边界路由设置nat

4.配置

路由器端口的ip配置

[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]ip add 192.168.1.10 24
[r1]int g0/0/1
[r1-GigabitEthernet0/0/1]ip add 12.1.1.1 30

[r2]int g0/0/1
[r2-GigabitEthernet0/0/1]ip add 1.1.1.1 24
[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]ip add 12.1.1.2 30

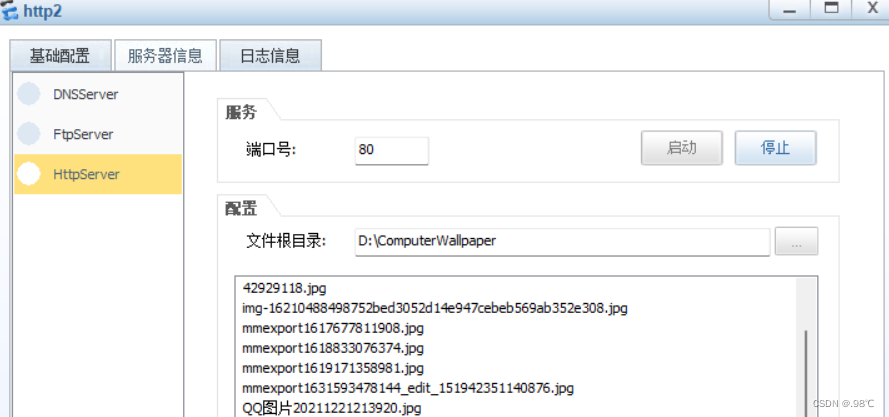

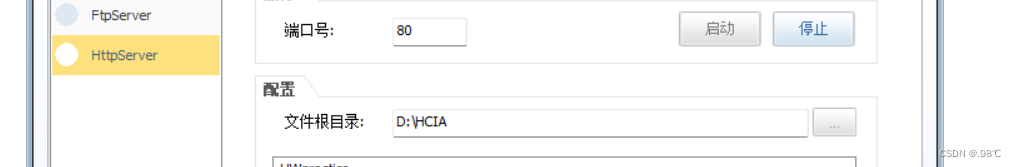

server的配置

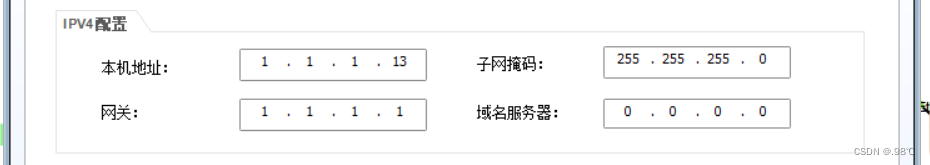

dns的设置（ip为公用ip而非私网ip）

R1公用ip端口的net设置：

[r1-GigabitEthernet0/0/1]acl 2001
[r1-acl-basic-2001]rule permit source 192.168.1.0 0.0.0.255
[r1]int g0/0/1
[r1-GigabitEthernet0/0/1]nat outbound 2001

缺省路由:

[r1]ip route-static 0.0.0.0 0.0.0.0 12.1.1.2

端口映射

[r1]int g0/0/1
[r1-GigabitEthernet0/0/1]nat server protocol  tcp global current-interface 80 inside 192.168.1.2
Warning:The port 80 is well-known port. If you continue it may cause function failure.
Are you sure to continue?[Y/N]:y

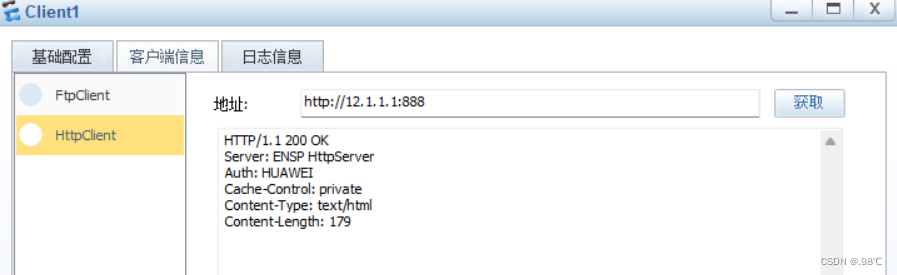

[r1-GigabitEthernet0/0/1]nat server protocol  tcp global current-interface 888 inside 192.168.1.3 80
Warning:The port 888 is well-known port. If you continue it may cause function failure.
Are you sure to continue?[Y/N]:y
