卷积神经网络(CNN)

CNN（卷积神经网络）

引言

卷积神经网络（Convolutional Neural Network，CNN）是一种前馈神经网络，它由若干卷积层和池化层组成，尤其在图像处理方面CNN的表现十分出色。卷积神经网络种有一个感受野的概念。感受野（Receptive Field） 是卷积神经网络每一层输出的特征图（feature map）上的像素点在输入图片上映射的区域大小。

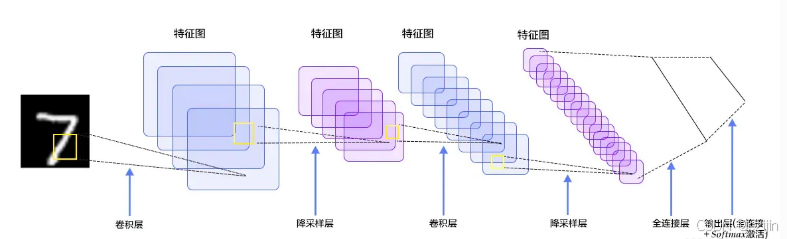

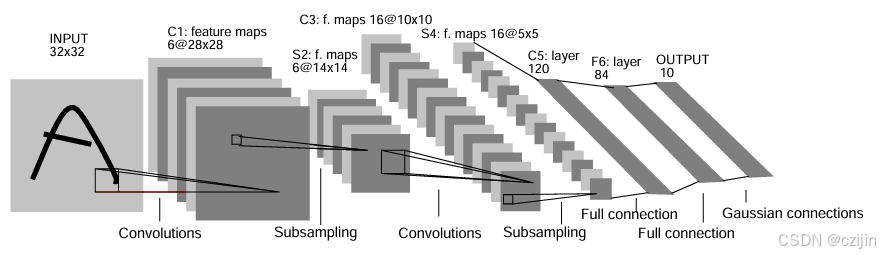

1989年，LeCun结合反向传播算法与权值共享的卷积神经层发明了卷积神经网络，并首次将卷积神经网络成功应用到美国邮局的手写字符识别系统中。1998年，LeCun提出了卷积神经网络的经典网络模型LeNet-5，并再次提高手写字符识别的正确率(Gradient-based learning applied to document recognition)。CNN的基本结构由输入层、卷积层（convolutional layer）、池化层（pooling layer，也称为取样层）、全连接层及输出层构成。卷积层和池化层一般会取若干个，采用卷积层和池化层交替设置，即一个卷积层连接一个池化层，池化层后再连接一个卷积层，依此类推。由于卷积层中输出特征图的每个神经元与其输入进行局部连接，并通过对应的连接权值与局部输入进行加权求和再加上偏置值，得到该神经元输入值，该过程等同于卷积过程，CNN也由此而得名。

输入层用于输入图像信息，卷积层用于提取图像底层特征，池化层用于防止过拟合以及降维，全连接层用于汇总卷积层和池化层得到的信息，输出层根据全连接层的信息输出概率最大的结果。

因此本文全部内容分为：引言、背景（卷积的介绍）、输入层、卷积层、池化层、全连接层、输出层、理论分析、总结以及代码。

背景

首先我们来介绍一下为什么会出现卷积神经网络，顾名思义，相比于神经网络，卷积神经网络多了一个卷积的概念。引言中提到，CNN在图像处理方面表现很好，那么在卷积神经网络出现之前，对于图像处理的方法具有哪些缺陷呢？首先研究人员需要手工提取图片特征，然后输入到神经网络全连接层，从而进行图像处理，而手工设计的特征往往只能捕捉到图像的某些特定方面的信息，特征表示能力有限。其次对于图像的变换适应性弱，影响影响图像识别的准确性。

其次我们来介绍一下卷积的概念（可以观看B站王木头的视频从“卷积”、到“图像卷积操作”、再到“卷积神经网络”，“卷积”意义的3次改变——B站王木头)

对于两个函数$f(x)$和$g(x)$，卷积可以表示为：
$${\int }_{-\infty }^{\infty }f(\tau )g(x-\tau )d\tau$$
用一个例子来帮助理解什么是卷积：
我们假设$f$表示吃进去食物，用$g$函数表示食物消化后剩多少（比例），那么我们就可以进行计算。

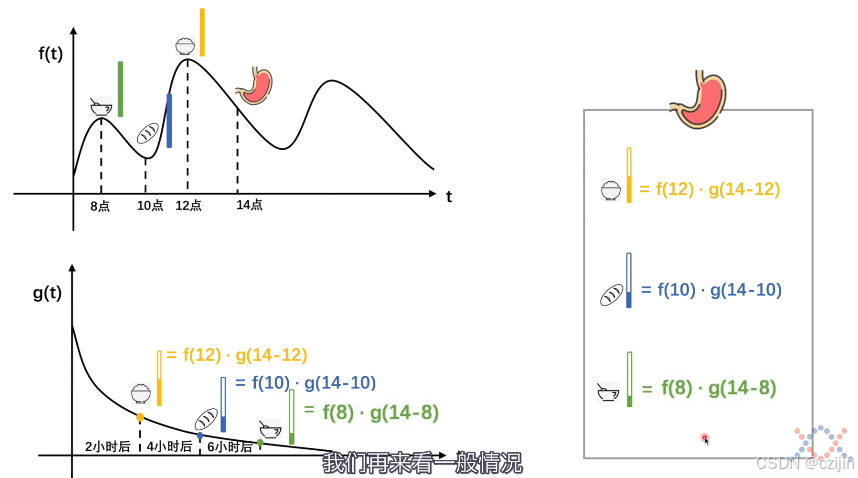

比如上图中，8点吃进去了豆腐脑，10点吃进去了面包，12点吃进去了米饭，那么到14点胃里还剩下多少，就可以用图中右侧的方法来计算，米饭是12时吃进去的，表示为$f(12)$,同理其他食物分别表示为$f(10)$、$f(8)$，由于进食和消化量一直都在边化（消化速率和吃进去的食物是无关的，因为最后会全部消化完），所以要计算胃中剩下的食物比较麻烦，但是利用卷积可以轻松解决。当12点吃入米饭，到14点（两个小时候），剩余比例就是g(14-12)，那么剩余量就是$f(12)\ast g(14-12)$，其他同理。

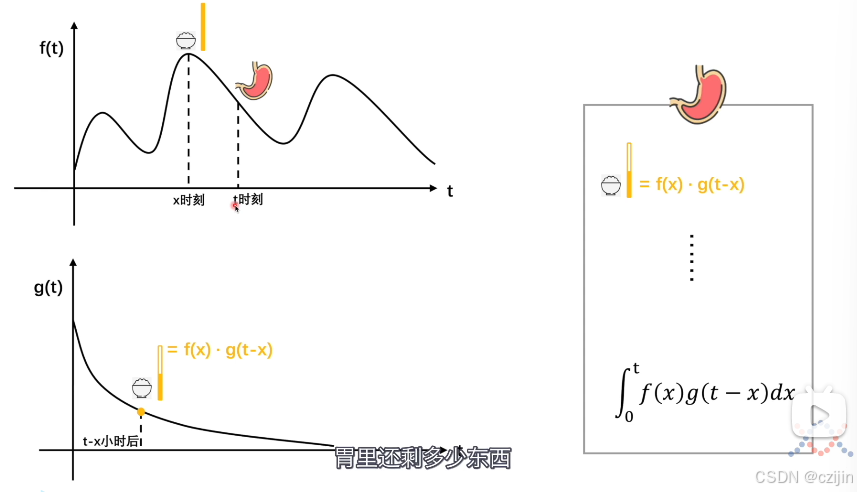

推广到一般情况，从x时刻吃，到t时刻剩下多少，那么计算t到x时刻吃的食物经过时间(t-x)，然后用x时刻进食量乘上t-x后对应的剩余比例。

这只是某个时刻进食后的情况，我们需要把前面所有时刻累加起来，最后求得t时刻胃里食物剩余量。最后可以转化为一个积分过程。

判断卷积的一个重要指标：f函数和g函数中自变量相加是否能够消去一个未知数，比如f(x)和g(t-x)可以消去未知数x。

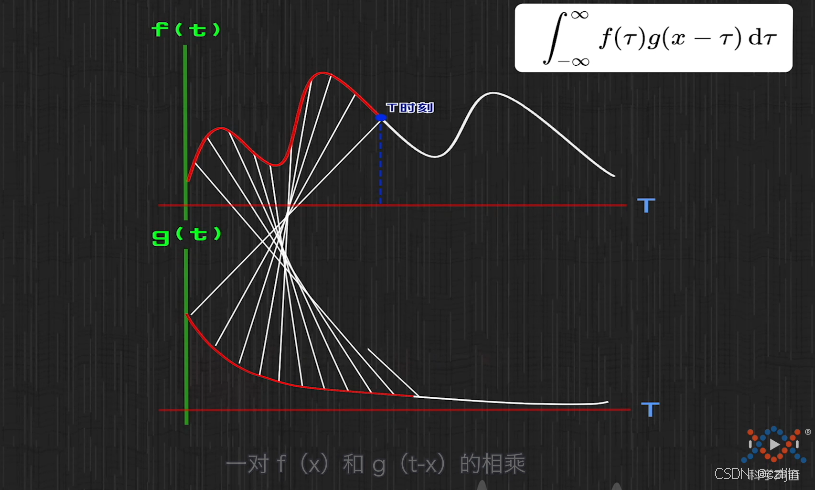

接下来我们看看$\tau$和$x-\tau$在图像上的对应情况

$\tau$时刻刚吃下去食物，此时还未开始消化，所以在g图像上就对应横坐标为0的点（即$\tau -\tau =0$）$\tau$时刻前的对应每一种食物在$\tau$时刻的剩余比例都是可以用直线一一对应。图中每一条直线都可以看成一对$f(x)\ast g(\tau -x)$，最后我们把所有直线相加，就是胃里食物的总剩余量。此时就有一个相加积分公式${\int }_0^{\tau }f(x)g(\tau -x)dx$，只需要替换上下限和变量就有卷积公式了。

因此我们可以找一个系统，这个系统的输入(f(x))是一个不稳定的输入（因为一直不间断吃东西，始终在变化），输出是一个稳定的输出(因为g函数对于任何食物都是稳定的，随着时间变化，以同样比率消化食物）。通过卷积就可以计算这个系统的存量（即胃里剩余的食物）。这也就是卷积的一个价值所在。

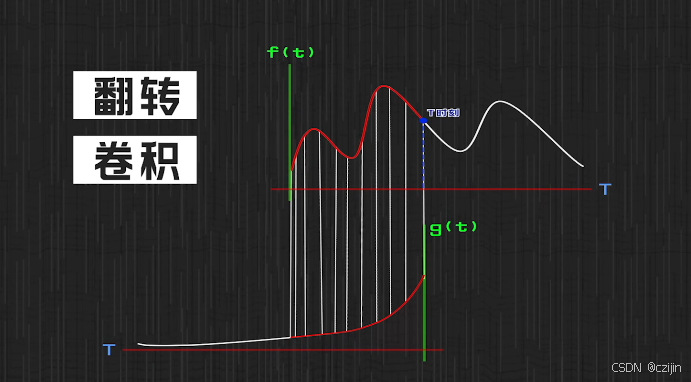

卷积的“卷”：我们讲上面的图，也就是g(x)进行一个翻转，可以得到下面的图

那么就可以体现出一一对应了（类似的图还有B站UP梗直哥用火车穿山洞对于卷积的讲解）。那么卷积看上去就是把一一对应的直线卷曲变成了之前的那张图。

我们将上面的卷积解释带入到对图像处理的应用场景中，那么就无法进行理解，找不出不稳定的输入和稳定输出。

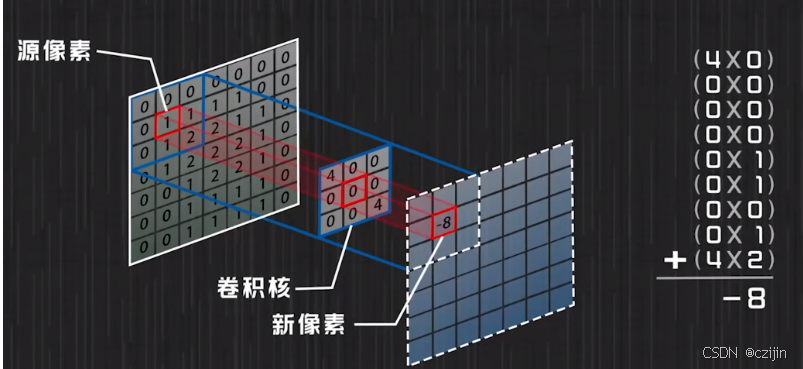

对于图像卷积的操作如下图，通过一个3x3的卷积核，获得特征图。

图像原本的像素点先和对应的卷积核相乘后再相加，即可得到对应新的像素点，用卷积核把整个图像都扫一遍，得到的就是卷积操作后的新图像。

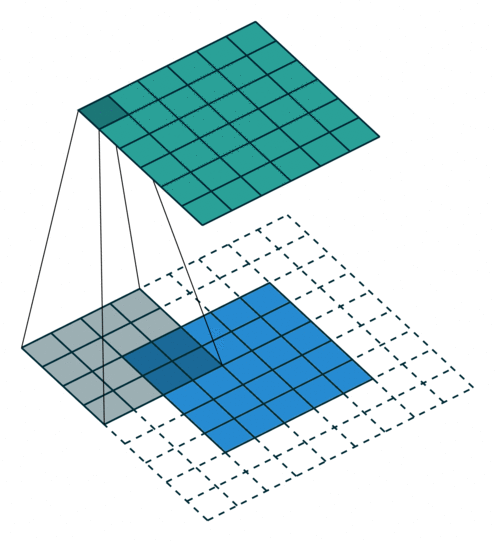

此时有一个存在问题的地方，就是每次扫描时，中间的数据会被反复扫描，但是外圈只会被扫到一次，那么外层特征就可能会丢失，此时可以通过添加padding（一般设置为0）来保证外层特征被扫描到。

但是上述与卷积的关系中，f函数和g函数的判断如何进行呢？图像的卷积似乎就是感受野中的图片和卷积核相乘，再进行相加，那么就和卷积公式${\int }_{-\infty }^{\infty }f(\tau )g(x-\tau )d\tau$类似了。因此图像就是一个f函数，卷积核就是一个g函数（图像总是变化的，是不稳定输入，卷积核是不变的，是稳定输出）。

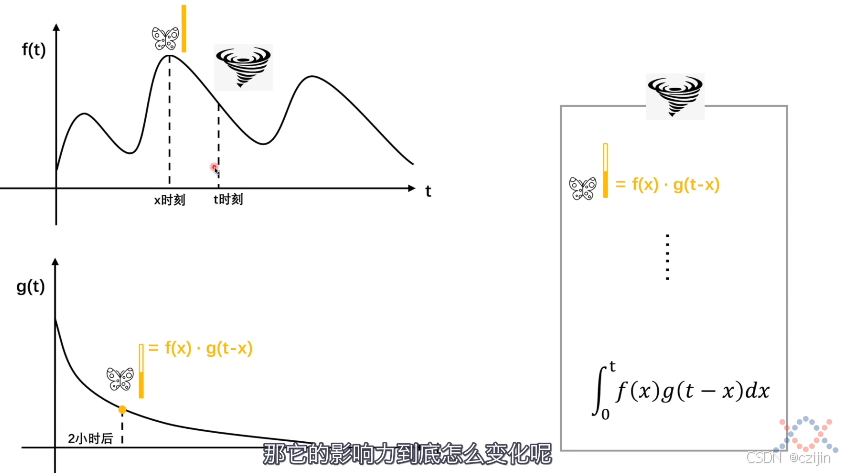

我们将吃饭的例子换成蝴蝶效应，在某时刻蝴蝶震动翅膀，后续某个时刻就发生了飓风，但是发生飓风的概率是随着时间减小的，所以可以表示为下图：

那么此时的卷积就表示之前蝴蝶扇动翅膀对飓风发生的影响。那么卷积就又可以总结为众多事件对某时刻发生的事件的影响值
类比到图像上的卷积，我们就可以看成，计算周围像素点对于某个像素点的影响。

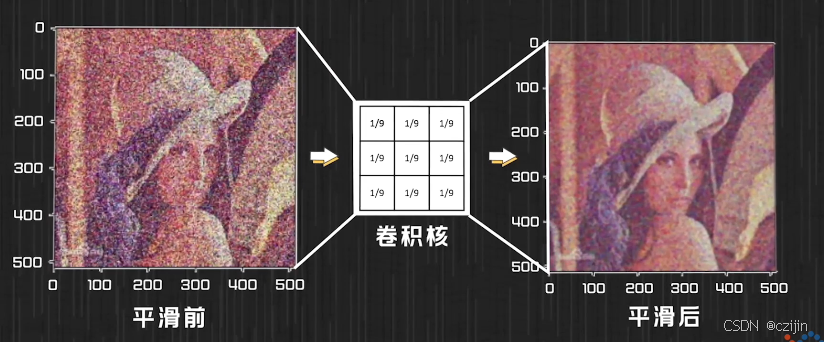

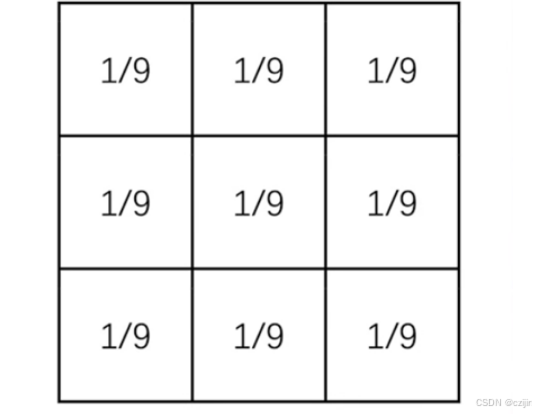

我们用一个3 * 3的卷积核，每个数值都为1/9，来进行卷积，那么表示的意义就是找一个像素点，把它周围的像素点全部加起来，然后求平均，这样子对图像进行卷积后，图像就会变得更加平滑。因此又叫平滑卷积。平滑卷积使得周围像素点与当前像素点相差不要太多，因此就是求平均。类似的还有５×５的卷积核以及７×７的卷积核，也就是周围两圈像素点和三圈像素点对当前像素点产生的影响。

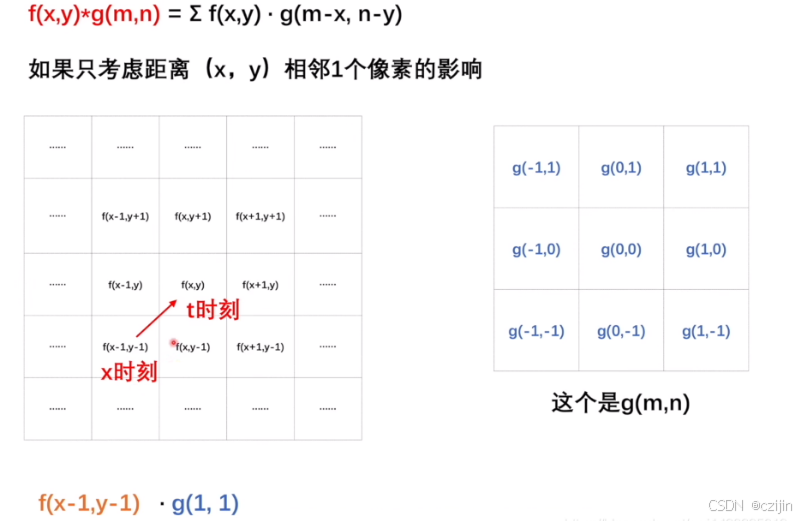

现在只考虑点（x,y） 周围像素点对当前像素点的影响：

我们找到(x-1,y-1)像素点的像素值f(x-1,y-1)然后乘上影响比例g()，就能得到影响值。
我们使用之前吃饭例子中的 g (
