创建可视化插件

前言

Superset 中的可视化是用 JavaScript 或 TypeScript 实现的。Superset 预装了几种可视化类型（以下简称 “viz 插件”），可在 superset-frontend/plugins 目录下找到。可视化插件在 superset-frontend/src/visualizations/presets/MainPreset.js 中添加到应用程序中。

注意：在开始下面的步骤前应确保你使用的是普通用户，使用root用户执行到yo @superset-ui/superset命令时会报错，目前还没有很好的解决办法。下面创建可视化插件的步骤可以跳过，直接下载可视化插件模板

创建一个简单的可视化插件

要开始使用，您需要 Superset Yeoman 生成器。建议使用您正在使用的 Superset 版本所附带的模板版本。安装方法如下：

npm i -g yo
cd superset-frontend/packages/generator-superset
npm i
npm link

之后，您就可以继续创建 viz 插件了。为您的 viz 插件创建一个新目录，前缀为 superset-plugin-chart，然后运行 Yeoman 生成器

mkdir /tmp/superset-plugin-chart-hello-world
cd /tmp/superset-plugin-chart-hello-world

初始化可视化插件：

yo @superset-ui/superset

之后，生成器会问几个问题（默认值应该没问题）：

$ yo @superset-ui/superset
     _-----_     ╭──────────────────────────╮
    |       |    │      Welcome to the      │
    |--(o)--|    │    generator-superset    │
   `---------´   │        generator!        │
    ( _´U`_ )    ╰──────────────────────────╯
    /___A___\   /
     |  ~  |
   __'.___.'__
 ´   `  |° ´ Y `
? Package name: superset-plugin-chart-hello-world
? Description: Hello World
? What type of chart would you like? Time-series chart
   create package.json
   create .gitignore
   create babel.config.js
   create jest.config.js
   create README.md
   create tsconfig.json
   create src/index.ts
   create src/plugin/buildQuery.ts
   create src/plugin/controlPanel.ts
   create src/plugin/index.ts
   create src/plugin/transformProps.ts
   create src/types.ts
   create src/SupersetPluginChartHelloWorld.tsx
   create test/index.test.ts
   create test/__mocks__/mockExportString.js
   create test/plugin/buildQuery.test.ts
   create test/plugin/transformProps.test.ts
   create types/external.d.ts
   create src/images/thumbnail.png

要构建可视化插件，请运行以下命令：

npm i --force
npm run build

或者，要在开发模式下运行可视化插件（每当进行更改时重建），请使用以下命令启动开发服务器：

npm run dev

要将软件包添加到 Superset，请进入 Superset 源文件夹中的 superset-frontend 子目录，运行以下命令：

npm i -S /tmp/superset-plugin-chart-hello-world

如果您将包发布到 npm，您自然也可以直接从那里安装。之后编辑 superset-frontend/src/visualizations/presets/MainPreset.js 并进行以下更改：

superset-frontend/src/visualizations/presets/MainPreset.js

import { SupersetPluginChartHelloWorld } from 'superset-plugin-chart-hello-world';

导入 viz 插件，然后将以下内容添加到传递给 plugins 属性的数组中：

superset-frontend/src/visualizations/presets/MainPreset.js

new SupersetPluginChartHelloWorld().configure({ key: 'ext-hello-world' }),

之后，在运行 Superset（例如开发服务器）时，就会显示 viz 插件：

superset/superset-frontend/

npm run dev-server

可视化插件源码讲解

上面的内容来自官方文档翻译，经过上面的步骤我们完成了可视化插件的创建以及如何添加到superset中，接下来将详细讲解可视化插件文件夹下包含哪些内容，逐步揭开superset的面纱，如何开发自己的可视化插件。

以echart pie 饼图为例，进入到可视化插件目录superset-frontend/plugins/plugin-chart-echarts/src/Pie，我们可以看到这样的目录结构：

.
├── buildQuery.ts
├── controlPanel.tsx
├── EchartsPie.tsx
├── images
│   ├── Pie1.jpg
│   ├── Pie2.jpg
│   ├── Pie3.jpg
│   ├── Pie4.jpg
│   └── thumbnail.png
├── index.ts
├── transformProps.ts
└── types.ts

EchartsPie.tsx

这是一个react 方法组件，接收一个由transformProps.ts返回的props,包含了图表组件所需的数据以及配置。图表组件的展示内容由你制定。

controlPanel.tsx

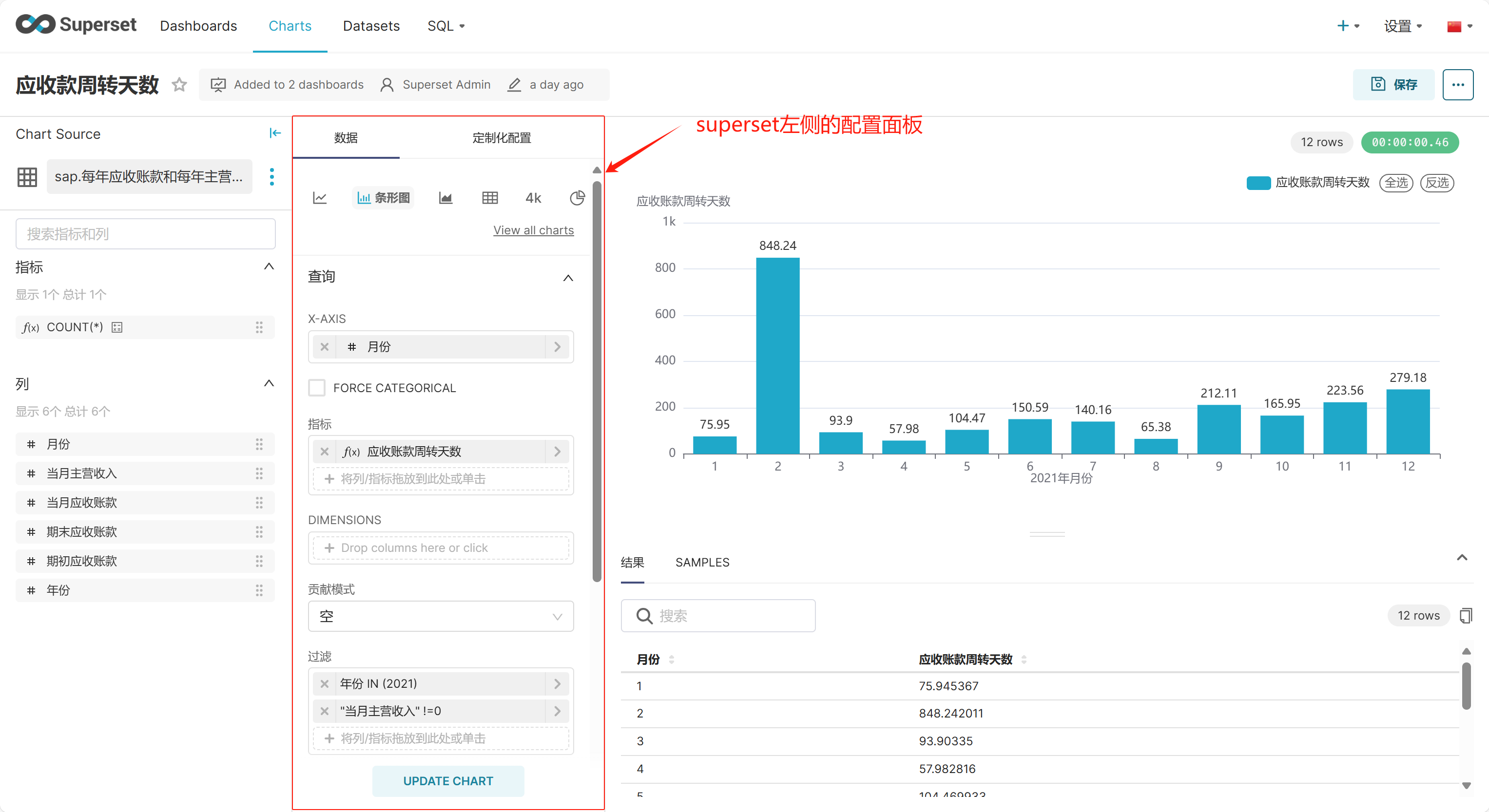

该文件主要包括一个对象,用于定义superset创建图表时左侧的控制面板，，其中包含可视化插件中使用的每个设置的数组。它将设置传递给主组件，由主组件创建数据可视化查询。

控制面板分为两个选项卡： “查询 “和 ”图表选项"。定义图表数据请求输入（如列和度量）的控件通常位于 “查询 ”部分，而影响图表视觉外观或功能的控件则位于 “图表选项 ”部分。

控件的类型

这里有两种控件：预定义控件和自定义控件

下面有几种预定义控件可以使用：

groupby: 按列分组（转换为 GROUP BY 语句）
series: 与 groupby 相同，但只有一个选择。
metrics: 多个度量（转换为聚合表达式：Sum、Avg、Max、Min等）
metric: 与 metrics 相同，但只有一个选择。
adhoc_filters:过滤器（根据过滤器类型转换为 WHERE 或 HAVING）
row_limit: 最大记录数（转换为 LIMIT 语句）

如果控制面板上同时有series和groupby控件，而用户选择col1作为series控件的值，并且col2 和 col3 作为groupby控件的值。结果查询将包含三个groupby列。这是因为我们认为 series 控件是一个 groupby 查询字段，其值将在生成查询时自动追加到 groupby 字段。

所有现有预定义的控件列表可在以下文件中找到：superset-frontend/packages/superset-ui-chart-controls/src/shared-controls/sharedControls.tsx
可以看到有这些控件：

superset-frontend/packages/superset-ui-chart-controls/src/shared-controls/sharedControls.tsx

export default {
  metrics: dndAdhocMetricsControl,
  metric: dndAdhocMetricControl,
  datasource: datasourceControl,
  viz_type,
  color_picker,
  metric_2: dndAdhocMetricControl2,
  linear_color_scheme,
  secondary_metric: dndSecondaryMetricControl,
  groupby: dndGroupByControl,
  columns: dndColumnsControl,
  granularity,
  granularity_sqla: dndGranularitySqlaControl,
  time_grain_sqla,
  time_range,
  row_limit,
  limit,
  timeseries_limit_metric: dndSortByControl,
  orderby: dndSortByControl,
  order_desc,
  series: dndSeriesControl,
  entity: dndEntityControl,
  x: dndXControl,
  y: dndYControl,
  size: dndSizeControl,
  y_axis_format,
  x_axis_time_format,
  adhoc_filters: dndAdhocFilterControl,
  color_scheme,
  time_shift_color,
  series_columns: dndColumnsControl,
  series_limit,
  series_limit_metric: dndSortByControl,
  legacy_order_by: dndSortByControl,
  truncate_metric,
  x_axis: dndXAxisControl,
  show_empty_columns,
  temporal_columns_lookup,
  currency_format,
  sort_by_metric,
};

自定义控件

可以通过导入必要的依赖关系和覆盖默认参数来定义自定义控件，然后将其放置在 “查询 ”部分的controlSetRows部分，而不是预定义控件中。
重写预定义控件：

controlPanel.tsx

const config: ControlPanelConfig = {
  controlPanelSections: [
    {
      label: t('Query'),
      expanded: true,
      controlSetRows: [
        ['groupby'],
        ['metric'],
        ['adhoc_filters'],
        ['row_limit'],
        [
          {
            name: 'sort_by_metric',
            config: {
              ...sharedControls.sort_by_metric,
              default: true,
            },
          },
        ],
      ],
    },
  ]
}

上面代码中导入了一个sort_by_metric组件，并且重写了default属性为true。

除了基本的下拉控件外，还有几种预定义的控件类型（可通过 type 属性设置）可以使用。一些常用的示例如下：

SelectControl: 用于选择单个或多个值的下拉菜单，通常为列
MetricsControl: 下拉选择度量标准，触发模态来定义指标详情
AdhocFilterControl: 控制选择过滤器
CheckboxControl: 用于选择真/假值的复选框
SliderControl: 带有最小/最大值的滑块
TextControl: 文本输入控件

要了解更多控制输入类型，请查看以下文件: superset-frontend/src/explore/components/controls/index.js

自定义控件：

{
 name: 'show_labels_threshold',
 config: {
   type: 'TextControl',
   label: t('Percentage threshold'),
   renderTrigger: true,  // 如果值改变，会触发图表的渲染
   isFloat: true,
   default: 5,
   description: t(
     'Minimum threshold in percentage points for showing labels.',
   ),
 },
}

show_labels_threshold是你的字段名称，输入的值会保存在你定义的这个字段中。有关config的更多配置参数，建议查看superset中的现有控件，并比较相关控制面板的编辑方式。

为确保正确填写所有控件，提供了以下验证器,来自 @superset-ui/core/lib/validator:

validateNonEmpty: 必须且至少有一个值
validateInteger: 必须是整数值
validateNumber: 必须是整数或小数值

有关控制输入类型，请参阅: superset-frontend/src/explore/components/controls/index.js

我们可从官方源码中看到控件是如何定义的，例如行限制控件：

superset-frontend/src/explore/components/controls/index.js

const row_limit: SharedControlConfig<'SelectControl'> = {
  type: 'SelectControl',
  freeForm: true,
  label: t('Row limit'),
  clearable: false,
  mapStateToProps: state => ({ maxValue: state?.common?.conf?.SQL_MAX_ROW }),
  validators: [
    legacyValidateInteger,
    (v, state) => validateMaxValue(v, state?.maxValue || DEFAULT_MAX_ROW),
  ],
  default: 10000,
  choices: formatSelectOptions(ROW_LIMIT_OPTIONS),
  description: t(
    'Limits the number of the rows that are computed in the query that is the source of the data used for this chart.',
  ),
};

所以，只需使用共享控件中的预设选项，你就能建立自己的控制面板。选择你需要的控件名称，然后像这样设置即可：

const config: ControlPanelConfig = {
  controlPanelSections: [
    {
      label: t('Query'),
      expanded: true,
      controlSetRows: [
        ['entity'],
        ['adhoc_filters'],
        ['row_limit'],
				//...
				//其他的控件
				//...
      ],
    },
    ...
  ]
}

你可能会好奇，我们在定义的控件的值是存储在哪的？这些值又该如何获取呢？

这些值Superset会为你保存到一个formData的对象中，其中key是你定义的控件名称，value是用户在界面输入数据，这个formData会在你保存图表时存储在图表的元数据中。
superset会将formData传递给transformProps.ts文件中定义的transformProps的props，你能够通过props.formData解包出你想要的控件值。

buildQuery.ts

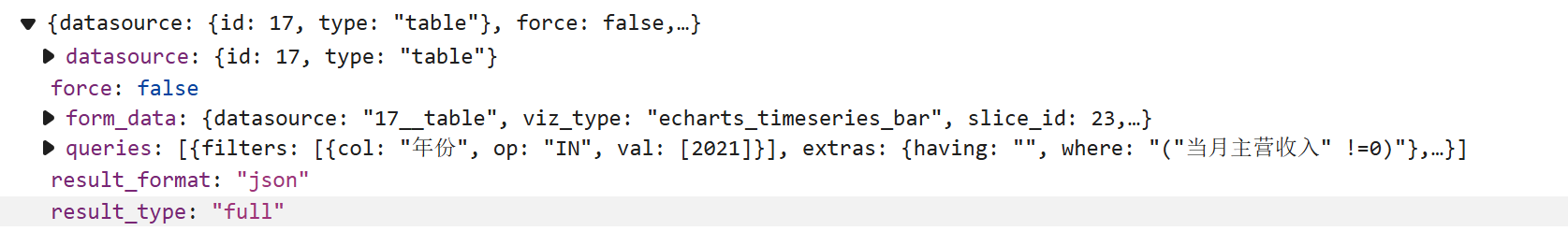

定义查询数据的方式。每次打开图表时，图表会向服务器发起请求http://example.com/api/v1/chart/data请求图表的数据，可以看到请求负载为：

buildQuery 函数用于创建一个 QueryContext 实例，并将其发送到图表数据端点. 除了包含要使用的数据源信息外，它还指定了返回的类型（如完整有效载荷:full、样本:samples、查询:query）和格式（如 CSV 或 JSON）, 以及是否从数据源强制刷新数据，而不是使用缓存的数据副本。想要知道更多返回类型,请查看：superset/common/query_actions.py:193

你也可以看到你定义的控件的值存放在form_data中，当你保存图表时，这些值最终会为你存放在服务器中，你下次去请求获取图表时返回这些数据。

更重要的是，QueryContext 包含一个属性 queries，它是一个数组，其中包含QueryObjects 的数组。一个 QueryObject 可以指定列、度量和过滤器等。通常只需在 baseQueryObject 的基础上指定一个查询即可，但对于一些更高级的用例，可以在 QueryObject 中定义后处理操作，或者在 viz 需要多个不同结果集时定义多个查询。

transformProps.ts

从图表数据端点收到成功响应后调用此函数，用于在将传入数据发送到可视化之前对其进行转换。

transformProps 函数向数据可视化组件返回额外的或修改的Props时非常有用。你也可以从 EchartsPie.tsx 文件访问直接formData，但在这里提供自定义props通常便于集成依赖特定props的第三方库。
对 chartProps 中属性的描述:

height, width: 图表所在 DOM 元素的高度/宽度
formData: 发送到后端的图表数据请求有效载荷。
queriesData: 接收到的图表数据响应的有效载荷从后端获取。queriesData` 的一些重要属性:
- data: 是一个包含数据的数组，每一行都包含一个将列/别名映射到其值的对象。
  例如: [{ col1: 'abc', metric1: 10 }, { col1: 'xyz', metric1: 20 }]
- rowcount: data中的行数
- query: 发出的查询。

注意

请注意：应用程序加载时会缓存 transformProps 函数。在开发过程中通过热加载对 transformProps 函数进行更改时，只有重新启动开发服器才能看到更改。

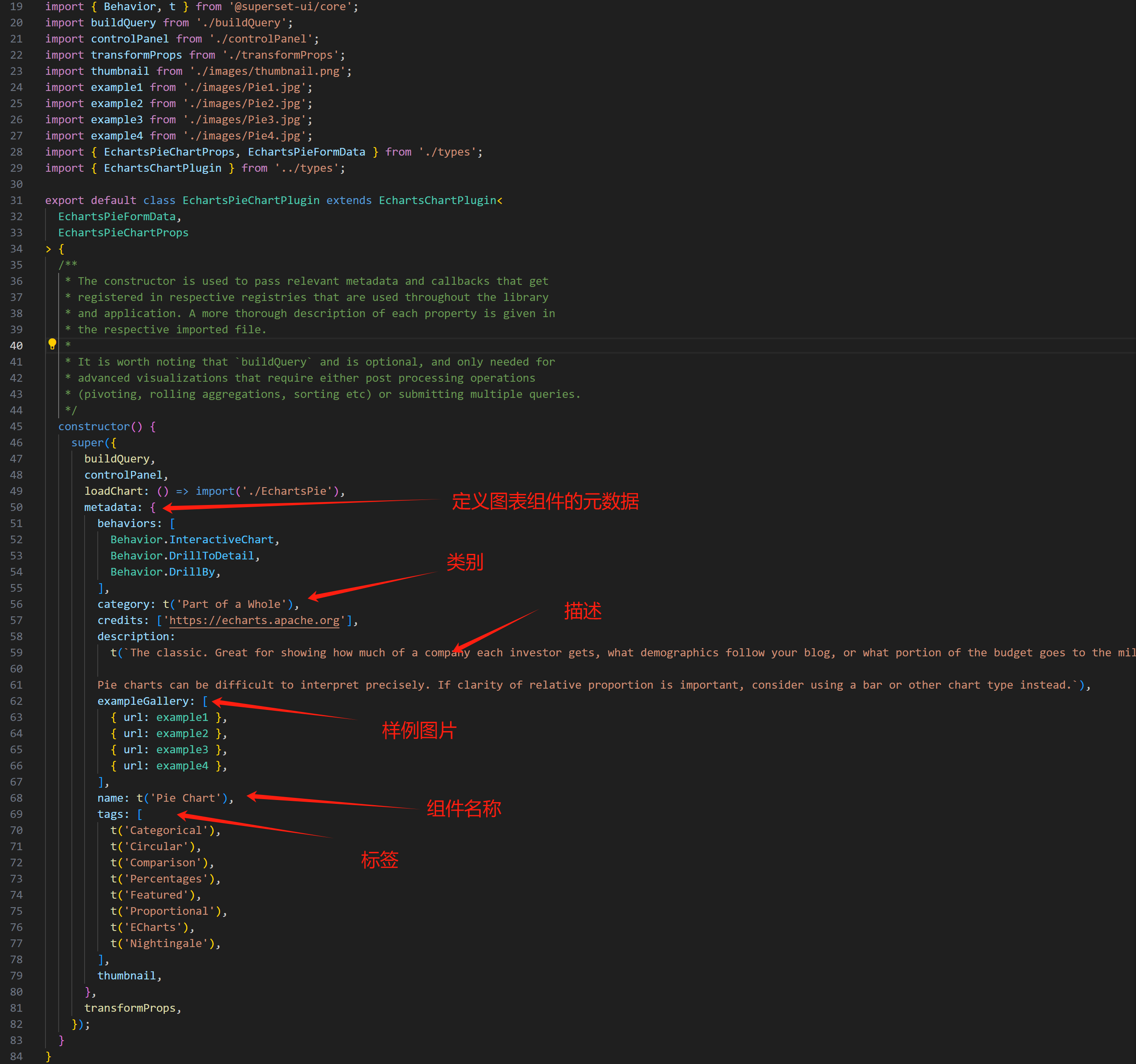

index.ts

定义图表插件，配置插件的元数据。

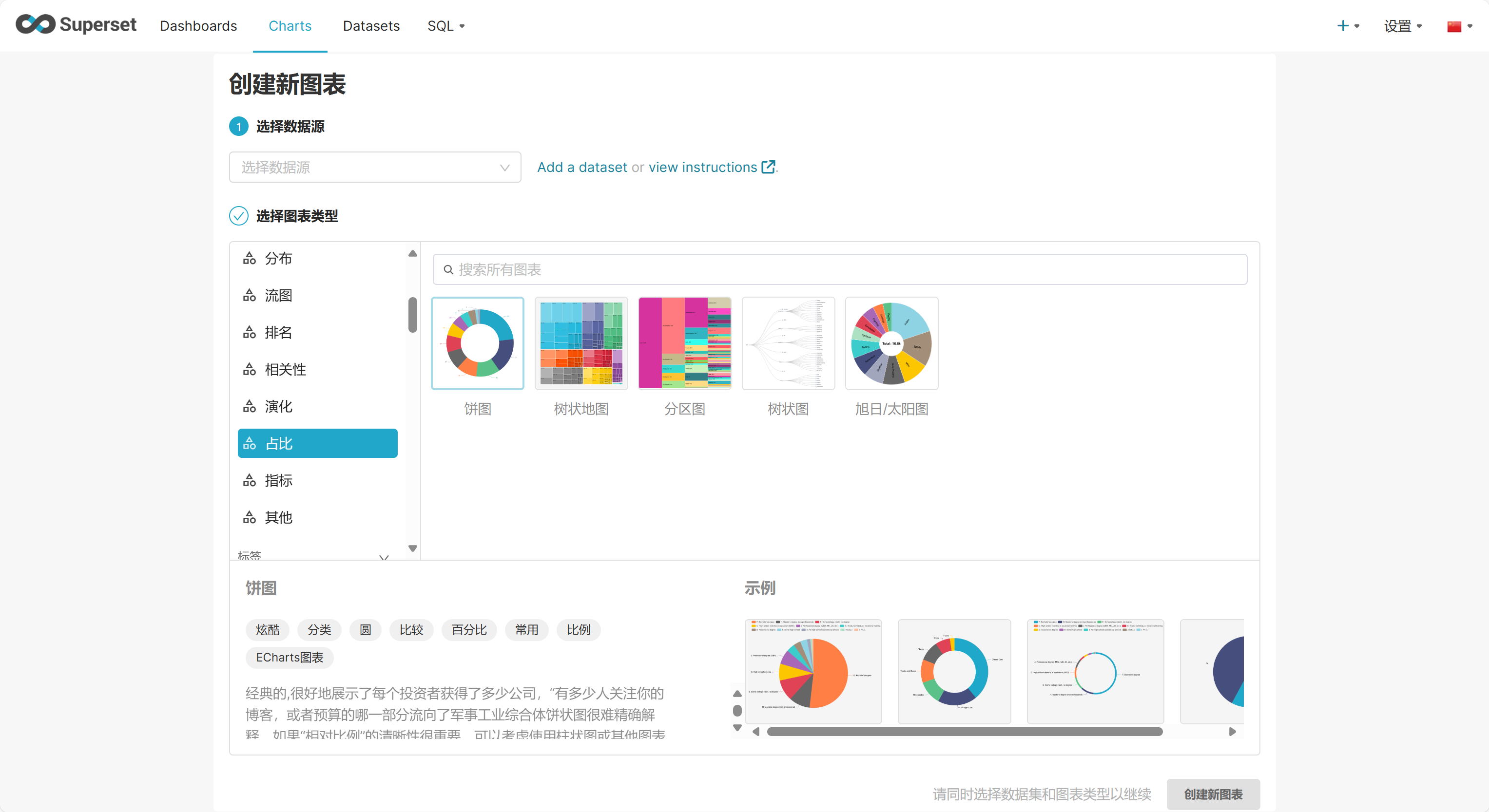

这些元数据我们能够在superset新建图表中看到：

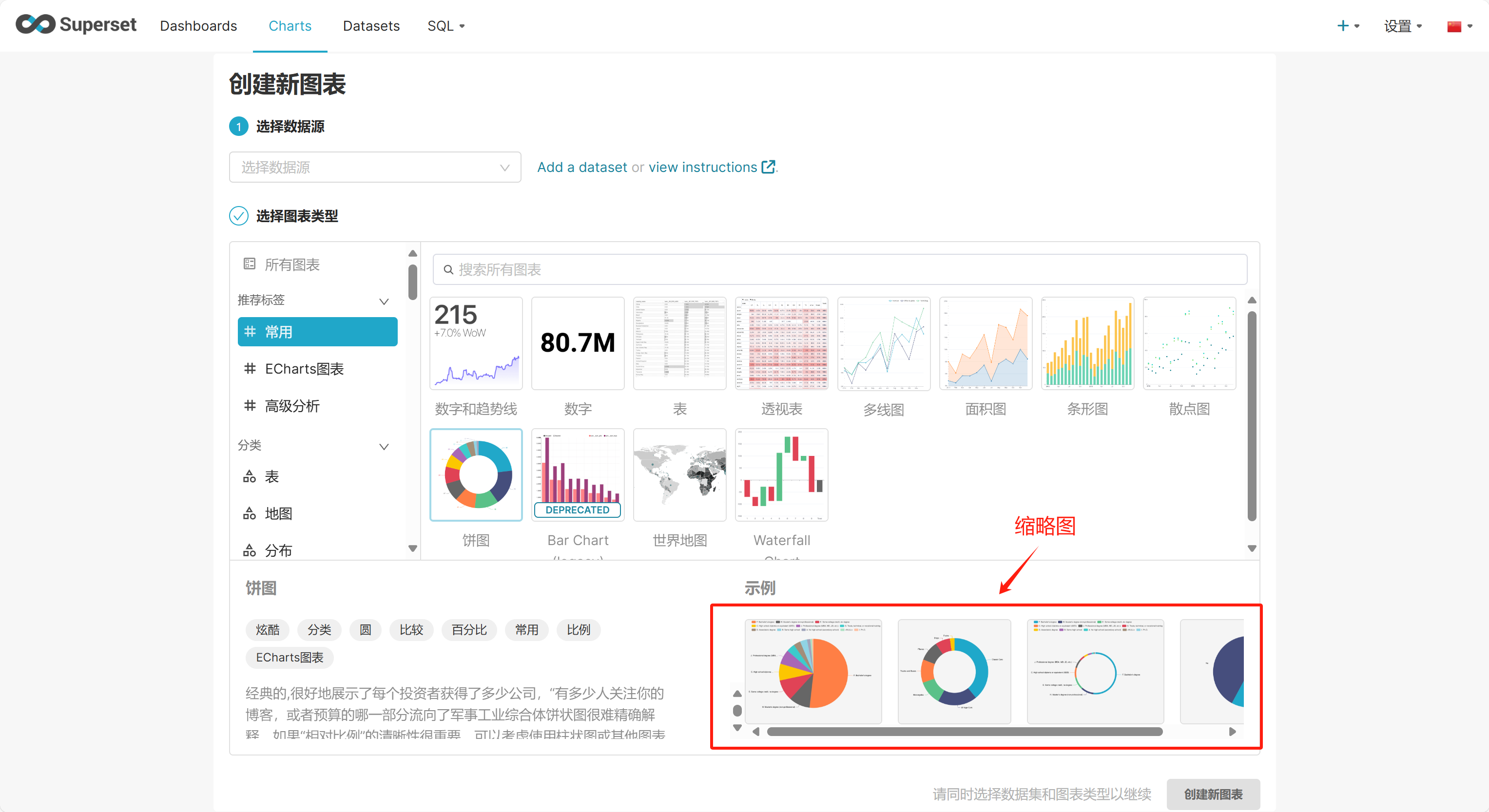

images

这个目录用于存放图表的缩略图。

总结

相信从上面阅读下来对可视化插件的整个架构有了大致的了解，有了这部分基础，在接下来的章节中，会使用3个小练习来带大家熟悉如何二次开发可视化插件。在实际情况中，superset已经提供了大部分常用的图表类型，这些图表类型也能够满足我们的开发需求，有些图表可能在某些功能上不满足我们的需求，我们可以在原有图表的基础上进行二次开发、改造来达到我们的需求。

练习1：修改Echarts图表符号

练习2：Echarts图表SVG渲染

练习3：自定义配色方案
