FPGA串口通信下——串口接收+发送

目录

1.前言

2.串口通信简介

3.程序设计

4.总结

（附源码）FPGA驱动将串口接收到的数据发送出去！！！，看完你就懂了。

1.前言

之前我们介绍了串口通信的发送部分，即每秒自动发送一帧数据，那么如果我们不想让他一直发送数据该怎么办呢？下面我们就来介绍一下不自动发送数据，当接收到数据时，将接收到的数据发送出来，没有接收到数据时不发送。最后贴出代码供大家参考一下，希望可以起到抛砖引玉的作用。

2.串口通信简介

本次还是同样介绍一下串口通信，防止没看过之前博客的同学不了解。

日常通信方式中主要分为串行通信和并行通信，并行通信通常情况下是由多个发送或接收数据线组成的，每根线传输一位或多位，传输速率较快，但成本较高，不适合用于长距离通信。而串行通信通常是数据发送或接收在一条数据线上，数据的每一位按特定的通信协议顺序传输，这种方法会减少使用成本，但传输速率较并行传输来说较慢。而串口通信协议数据串行通信，所以我们本次主要来讲解下串行通信。

串行通信主要分为两种，同步串行通信和异步串行通信，同步串行通信需要通信双方在同一时钟控制下同步传输数据，如SPI、IIC等。异步串行通信是指不规则数据段传输特性的串行数据传输，如串口通信等。UART采用异步串行通信方式，在发送数据时，将并行数据转化成串行数据发送，在接收端将接收到的串行数据转化成并行数据来处理。

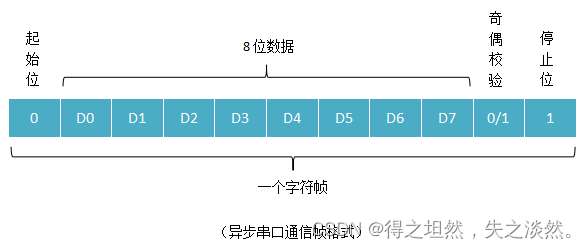

串口通信数据线包括TX和RX，TX用来发送，RX用来接收，连接为TX接RX，RX接TX。串口通信数据帧格式如下图所示。串口通信数据帧由起始位，数据位，奇偶校验位和停止位组成，起始位低电平有效，8位数据位用来传输一个8位的数据（还可以是5、6、7位，大多数情况下是8位），奇偶校验位用来平衡数据位中“1”的个数+奇偶校验位“1”的个数为奇数或者偶数（如果不使用奇偶检验位数据位可以是9位），最后停止位高电平有效。串口通信速率由波特率来表示，常用的有9600、19200、38400、57600、115200等等，比如115200表示1s之内可以传输115200个位，即一位的传输时间为1/115200s。

3.程序设计

本次使用verilog实现串口通信，系统主要分为三个模块，分别是串口发送、串口接收和主函数。下面将分别实现。串口发送部分即上篇博客实现的功能，只不过是将原来的每隔一秒自动发送的控制信号去掉，同时添加发送使能信号以及发送完成信号，例化为该模块的输入输出，供主模块调用。对此我们就简单说到这里。串口接收部分主要流程也是同样的，判断每一位接收的数据，起始位、数据位、停止位等，从而将串行数据整合成并行数据，我这里在一帧数据的每一位判断一次，如果希望抗干扰能力强，可以在一帧的每一位判断多次来确定当前位的数值，同时在接收中存在一个亚稳态的问题，即在系统时钟边沿接收到下降沿信号，这是就无法接收到下降沿信号，可能造成接收不到起始位从而把数据位的某一位判断成了起始位，造成数据接收紊乱，解决这一办法的问题也很简单，就是添加一个锁存器，将接收到的数据锁存起来，在下一个时钟到来的时候判断。最后主函数模块用来例化一个串口接收和发送的模块，并实现相关逻辑，将接收到的数据送给发送模块发送。之后编写testbench文件进行波形仿真，最后进行下板验证。

仿真波形如图所示，可以看到tx将rx接收到的数据发送了出来。

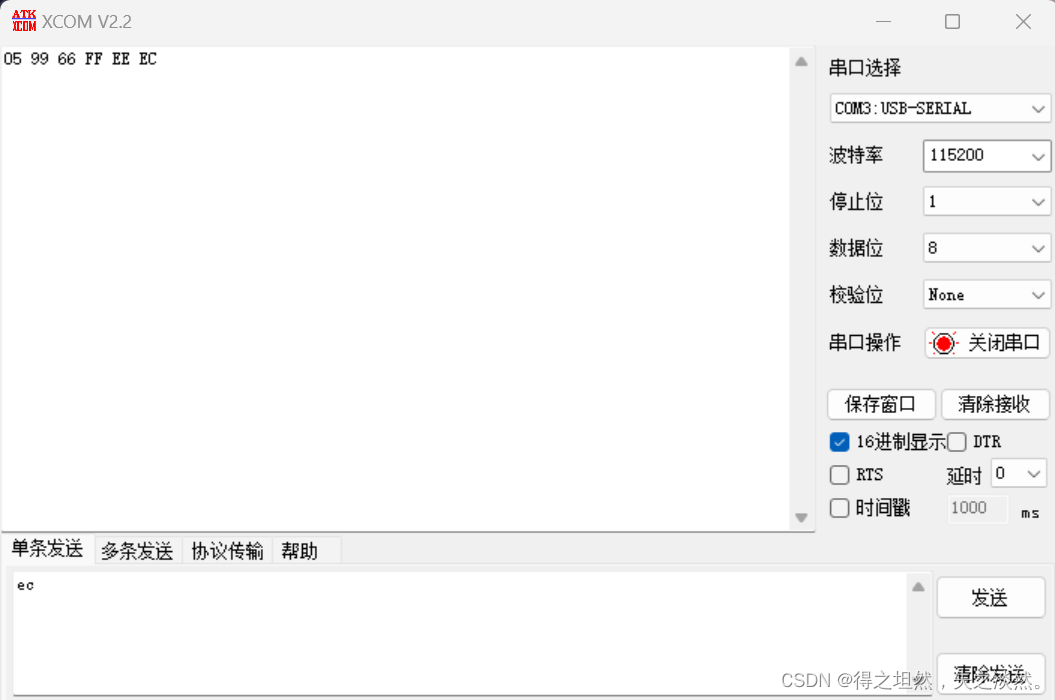

最后下板验证如下图所示，通过串口助手发送并接收数据，可以正常发送和接收数据。

基于quartus II的工程地址如下：

FPGA纯verliog实现串口通信，串口回环资源-优快云文库

部分程序展示：

uart_byte_tx.v

/*
	功能：串口发送一个字节(8位)模块设计
	作者：王志川
	时间：2024.6.29
*/

module uart_byte_tx(
	input CLK,//50MHZ时钟信号
	input RST,//复位信号
	input send_en,//发送使能信号
	input [7:0]data,//发送的数据
	output reg send_done,//发送完成信号
	output reg uart_tx//串口发送引脚
);

/*
	波特率115200即每秒发送115200个数据位
	本次开发板时钟频率为50MHZ
	本次支持的波特率包括4800，9600，19200，38400，115200，128000，230400，256000;
	其中发送间隔最长的为4800，间隔为208333ns
	50MHZ的时钟相邻上升沿的时间间隔为20ns，大约需要10417个时钟上升沿，对应二进制数位宽为14位
	其余波特率对应的上升沿计数次数为5208，2604，1302，434，391，217，195
*/
/*
	baud_set=0,baud=4800;
	baud_set=1,baud=9600;
	baud_set=2,baud=19200;
	baud_set=3,baud=38400;
	baud_set=4,baud=115200;
	baud_set=5,baud=128000;
	baud_set=6,baud=230400;
	baud_set=7,baud=256000;
*/
//波特率选择，0-7对应上述波特率
reg [13:0]baud_cnt;//计数值
reg [2:0]baud_set = 3'd4; //波特率选择
always@(*)
begin
	case(baud_set)
		0:baud_cnt <= 10417;
		1:baud_cnt <= 5208;
		2:baud_cnt <= 2604;
		3:baud_cnt <= 1302;
		4:baud_cnt <= 434;
		5:baud_cnt <= 391;
		6:baud_cnt <= 217;
		7:baud_cnt <= 195;
		default:baud_cnt <= 434;
	endcase
end

reg [13:0]baud_cnts;//波特率计数值
reg [3:0]cnt;//发送位计数
//实现波特率计数器
always@(posedge CLK or negedge RST)
begin
	if(!RST)
		baud_cnts <= 14'd0;//复位清零
	else if(send_en)begin
		if(baud_cnts == baud_cnt-1)//计数到最大值清零
			baud_cnts <= 14'd0;
		else
			baud_cnts <= baud_cnts + 1'd1;//否则计数器自加
	end
	else
		baud_cnts <= 14'd0;
end

//实现位计数器，即发送位的计数
always@(posedge CLK or negedge RST)
begin
	if(!RST)
		cnt <= 4'd0;//复位清零
	else if(baud_cnts == baud_cnt-1)begin//计数到最大值才开始发送位
		if(cnt == 4'd11)
			cnt <= 4'd0;
		else
			cnt <= cnt +1'd1;
	end
	else if(send_done == 1'd1)
		cnt <= 4'd0;
end

//位发送实现逻辑
always@(posedge CLK or negedge RST)
begin
	if(!RST)
		uart_tx <= 1'd1;//复位
	else
		case(cnt)
			0:begin
				send_done <= 1'd0;//起始位
				uart_tx <= 1'd1;
			end
			1:uart_tx <= 1'd0;//开始发送
			2:uart_tx <= data[0];
			3:uart_tx <= data[1];
			4:uart_tx <= data[2];
			5:uart_tx <= data[3];
			6:uart_tx <= data[4];
			7:uart_tx <= data[5];
			8:uart_tx <= data[6];
			9:uart_tx <= data[7];
			10:uart_tx <= 1'd1;//停止位
			11:send_done <= 1'd1;//发送完成
			default:uart_tx<= 1'd1;
		endcase
end

endmodule

4.总结

本次串口通信到此结束，希望各位学有所成，有什么问题可以私信我。
