FPGA串口通信上——串口发送

1.前言

本次主要学习串口通信协议的FPGA实现，使用ModelSim仿真并在锆石科技A4-plus开发板上做验证，由于串口发送和接收整篇篇幅较长，所以这里我将串口发送分开来写，本次主要写串口发送，串口接收部分将在下一篇实现。

2.串口通信简介

日常通信方式中主要分为串行通信和并行通信，并行通信通常情况下是由多个发送或接收数据线组成的，每根线传输一位或多位，传输速率较快，但成本较高，不适合用于长距离通信。而串行通信通常是数据发送或接收在一条数据线上，数据的每一位按特定的通信协议顺序传输，这种方法会减少使用成本，但传输速率较并行传输来说较慢。而串口通信协议数据串行通信，所以我们本次主要来讲解下串行通信。

串行通信主要分为两种，同步串行通信和异步串行通信，同步串行通信需要通信双方在同一时钟控制下同步传输数据，如SPI、IIC等。异步串行通信是指不规则数据段传输特性的串行数据传输，如串口通信等。UART采用异步串行通信方式，在发送数据时，将并行数据转化成串行数据发送，在接收端将接收到的串行数据转化成并行数据来处理。

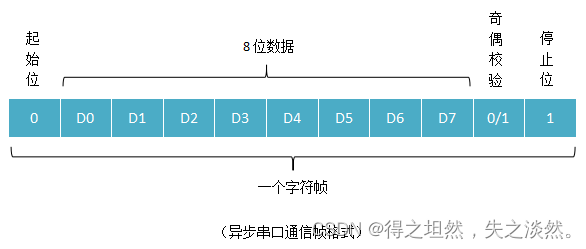

串口通信数据线包括TX和RX，TX用来发送，RX用来接收，连接为TX接RX，RX接TX。串口通信数据帧格式如下图所示。串口通信数据帧由起始位，数据位，奇偶校验位和停止位组成，起始位低电平有效，8位数据位用来传输一个8位的数据（还可以是5、6、7位，大多数情况下是8位），奇偶校验位用来平衡数据位中“1”的个数+奇偶校验位“1”的个数为奇数或者偶数（如果不使用奇偶检验位数据位可以是9位），最后停止位高电平有效。串口通信速率由波特率来表示，常用的有9600、19200、38400、57600、115200等等，比如115200表示1s之内可以传输115200个位，即一位的传输时间为1/115200s。

3.程序设计

本次使用verilog语言实现串口通信，程序分为6给always模块，即6个线程，首先第一个模块用来选择波特率技术延时，由于本次开发板的的时钟是50MHz，所以always模块每隔20ns进去一次，所以需要设置不同的波特率对应的不同计数值，比如115200的波特率每隔1/115200s改变一位数据，即8680ns，8680÷20=434，所以115200的波特率需要计数到434。同时，其他波特率4800、9600、38400、128000、230400、256000的计数值分别为10417、5208、2604、1302、391、217、195。所以第一个线程通过一个位选来选择所使用的波特率，设置默认为115200。第二个线程用来实现串口发送使能，当计数到1s之后，使能发送信号，当一帧数据发送完成之后，使能信号清零。第三个线程用来实现波特率计数器，当计数到对应波特率的最大计数值时，计数清零，否则计数值加一。第四个线程用来实现位计数器，即传发送的位数，当波特率计数到最大值时，发送位数加一发送下一位。第五个线程用来数据发送延时计数器，设计延时一秒发送数据延时。最后一个线程用来实现位发送逻辑，根据当前位计数器的值发送起始位、8位串行数据为、停止位(本次没有设置奇偶校验位)。至此，串口发送程序完成。之后编写testbench仿真，并进行板级验证。

部分verilog主程序如下：（注意仿真时需要将计数值26'd50_000_000改为26'd500000，即将1s发送一帧数据改为10ms发送一帧数据，节约仿真时间，否则在仿真中看不要数据波形的变化）

/*
	功能：串口发送一个字节(8位)模块设计
	作者：王志川
	时间：2024.6.24
*/

module uart_byte_tx(
	input CLK,//50MHZ时钟信号
	input RST,//复位信号
	output reg uart_tx//串口发送引脚
);

/*
	波特率115200即每秒发送115200个数据位
	本次开发板时钟频率为50MHZ
	本次支持的波特率包括4800，9600，19200，38400，115200，128000，230400，256000;
	其中发送间隔最长的为4800，间隔为208333ns
	50MHZ的时钟相邻上升沿的时间间隔为20ns，大约需要10417个时钟上升沿，对应二进制数位宽为14位
	其余波特率对应的上升沿计数次数为5208，2604，1302，434，391，217，195
*/
/*
	baud_set=0,baud=4800;
	baud_set=1,baud=9600;
	baud_set=2,baud=19200;
	baud_set=3,baud=38400;
	baud_set=4,baud=115200;
	baud_set=5,baud=128000;
	baud_set=6,baud=230400;
	baud_set=7,baud=256000;
*/
//波特率选择，0-7对应上述波特率
reg [13:0]baud_cnt;//计数值
reg [2:0]baud_set = 3'd4; //波特率选择
always@(*)
begin
	case(baud_set)
		0:baud_cnt <= 10417;
		1:baud_cnt <= 5208;
		2:baud_cnt <= 2604;
		3:baud_cnt <= 1302;
		4:baud_cnt <= 434;
		5:baud_cnt <= 391;
		6:baud_cnt <= 217;
		7:baud_cnt <= 195;
		default:baud_cnt <= 434;
	endcase
end


reg [13:0]baud_cnts;//波特率计数值
reg send_en;//发送使能端口
reg [25:0]delay_cnt;//一秒延时计数
reg [3:0]cnt;//发送位计数
always@(posedge CLK or negedge RST)
begin
	if(!RST)
		send_en <= 14'd0;//复位清零
	else if(delay_cnt == 26'd50_000_000-1)
		send_en <= 14'd1;
	else if(cnt==10 && baud_cnts == baud_cnt-1)
		send_en <= 14'd0;
end
//实现波特率计数器
always@(posedge CLK or negedge RST)
begin
	if(!RST)
		baud_cnts <= 14'd0;//复位清零
	else if(send_en)begin
		if(baud_cnts == baud_cnt-1)//计数到最大值清零
			baud_cnts <= 14'd0;
		else
			baud_cnts <= baud_cnts + 1'd1;//否则计数器自加
	end
	else
		baud_cnts <= 14'd0;
end

//实现位计数器，即发送位的计数
always@(posedge CLK or negedge RST)
begin
	if(!RST)
		cnt <= 4'd0;//复位清零
	else if(baud_cnts == baud_cnt-1)begin//计数到最大值才开始发送位
		if(cnt == 4'd11)
			cnt <= 4'd0;
		else
			cnt <= cnt +1'd1;
	end
end


endmodule

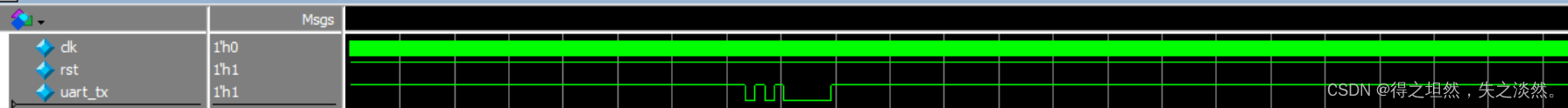

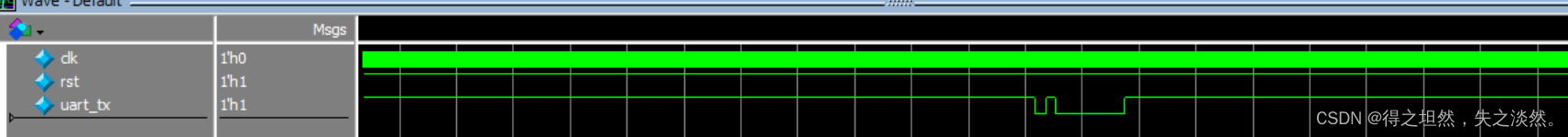

仿真波形如下图所示：

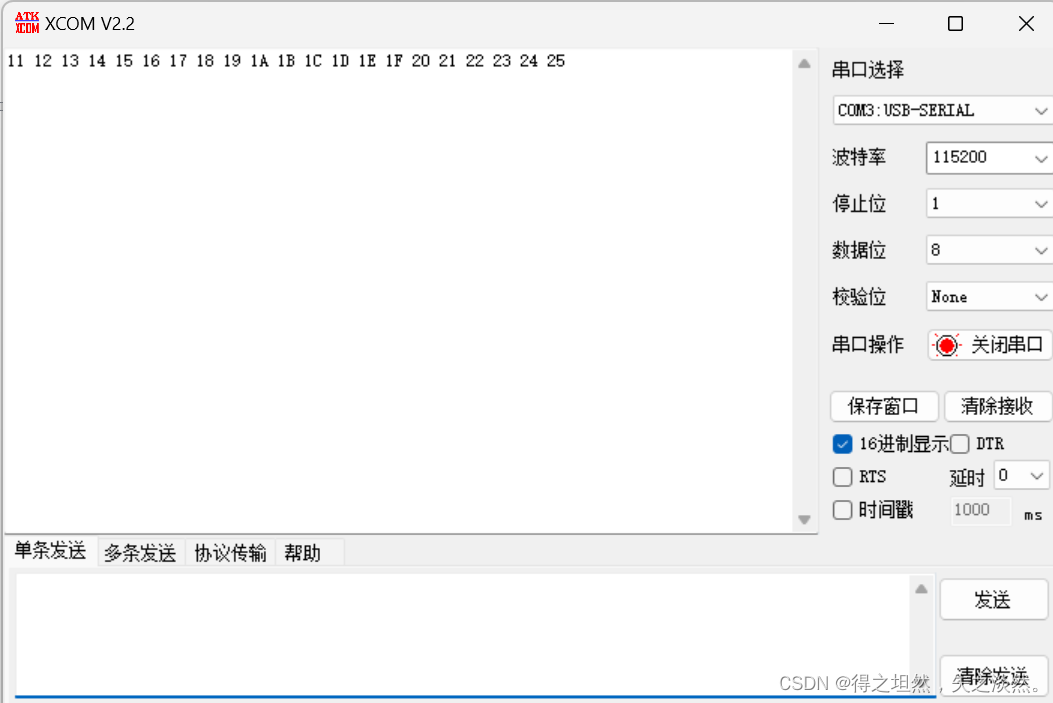

最后进行板级验证，串口助手接收到的数据如下所示：

完成verliog工程链接(基于quartus II)：FPGA纯verliog实现串口通信，串口发送资源-优快云文库

4.总结

至此，本博客关于串口发送的简介就结束了，通过实现仿真和板级验证，希望对各位读者有所帮助，本程序还有很多优化的方面，比如如何设置不让它一直发等等。下一篇我们将介绍串口接收数据，同时将本次的串口发送整合进来，当接收到数据的时候把接收到的数据发送过来。同时串口接收存在一个亚稳态的问题，各位读者可以先思考一下。

最后，希望各位都学有所成，有什么问题可以私信我。
