LeNet-5手写数字识别代码复现笔记（MNIST版）

1.代码复现参考链接

阿里云开发者社区：https://developer.aliyun.com/article/1196254?spm=a2c6h.13148508.setting.14.21a54f0eQRsFIB
微信公众号：https://mp.weixin.qq.com/s?__biz=MzIwOTc2MTUyMg==&mid=2247530266&idx=1&sn=7da4a8f0334d3028bbe6b8c020684dd9&chksm=976cd287a01b5b912a20e03c58b09199a8cb4869c09a40320301fc22a494de86fc673475527e&token=431225665&lang=zh_CN#rd
GitHub代码、数据：https://github.com/RedstoneWill/ObjectDetectionLearner/tree/main/LeNet-5
三者皆为同一人所写。

2.代码复现中的笔记

（1）import torch.optim as optim的作用

torch.optim是PyTorch中用于实现各种优化算法的模块，在训练神经网络时非常有用。
它提供了各种类型的优化器，如随机梯度下降、Adam、Adagrad等，并允许我们根据需要自定义优化器。
我们可以使用各种类型的优化器来更新神经网络模型的参数。

（2）from torchvision import datasets,transforms的作用

tochvision主要处理图像数据，包含一些常用的数据集、模型、转换函数等。
torchvision主要包含以下四部分：
torchvision.models: 提供深度学习中各种经典的网络结构、预训练好的模型，如：Alex-Net、VGG、ResNet、Inception等。
torchvision.datasets：提供常用的数据集，设计上继承 torch.utils.data.Dataset，主要包括：MNIST、CIFAR10/100、ImageNet、COCO等。
torchvision.transforms：提供常用的数据预处理操作，主要包括对Tensor及PIL Image对象的操作。
torchvision.utils：工具类，如保存张量作为图像到磁盘，给一个小批量创建一个图像网格。
原文链接：https://blog.youkuaiyun.com/qq_45772756/article/details/128651447
torchvision 的 transforms 集成了随机翻转、旋转、增强对比度、
转化为tensor、转化为图像等功能，用于数据增强，非常便捷
原文链接：https://blog.youkuaiyun.com/iteapoy/article/details/106121752

（3）在正则化（当模型出现过拟合的情况时，用来降低模型的复杂度） transforms.Normalize((0.1307,),(0.3081,))中

标准化系数就是计算要用到的均值和标准差，在本例中是((0.1307,), (0.3081,))，均值是 0.1307，标准差是 0.3081，这些系数都是数据集提供方计算好的数据。不同数据集就有不同的标准化系数，另外还需要保持train_set、val_set和test_set标准化系数的一致性。

（4）关于x=x.view(-1,1655)

其实在torch里面，view函数就相当于numpy的reshape，执行的操作就是对tensor进行维度转换。这边的这里-1表示一个不确定的数，就是你如果不确定你想要reshape成几行

（5）在执行test.py文件时，出现AttributeError: Can’t get attribute ‘LeNet’ on <module ‘main’ from ‘C:\Code reproduction\LeNet-5\test.py’>报错

解决方法：因为是从model.py文件中调用的LeNet，所以应该在test.py文件中导入model.py文件中对应的LeNet类即可。即from model import LeNet

（6）结果

运行且识别成功。以下面的图片为例：

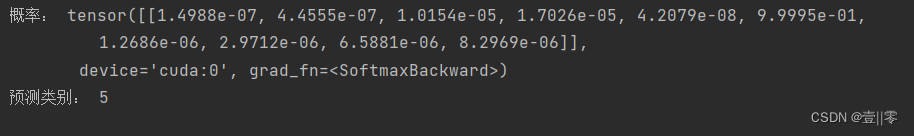

识别结果：

（7）完整代码

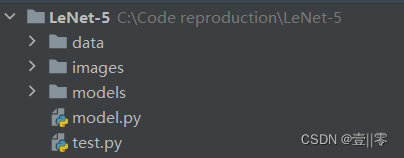

文件结构：（data文件运行代码时会自动生成，images文件是放测试识别图片的文件夹，models是存放训练的模型的权重的文件夹）
model.py的代码如下：

import torch
import torch.nn as nn
import torch.nn.functional as F
import torch.optim as optim
"""torch.optim是PyTorch中用于实现各种优化算法的模块，在训练神经网络时非常有用。
它提供了各种类型的优化器，如随机梯度下降、Adam、Adagrad等，并允许我们根据需要自定义优化器。
我们可以使用各种类型的优化器来更新神经网络模型的参数。"""
from torchvision import datasets,transforms
"""tochvision主要处理图像数据，包含一些常用的数据集、模型、转换函数等。
torchvision主要包含以下四部分：
torchvision.models: 提供深度学习中各种经典的网络结构、预训练好的模型，如：Alex-Net、VGG、ResNet、Inception等。
torchvision.datasets：提供常用的数据集，设计上继承 torch.utils.data.Dataset，主要包括：MNIST、CIFAR10/100、ImageNet、COCO等。
torchvision.transforms：提供常用的数据预处理操作，主要包括对Tensor及PIL Image对象的操作。
torchvision.utils：工具类，如保存张量作为图像到磁盘，给一个小批量创建一个图像网格。
原文链接：https://blog.youkuaiyun.com/qq_45772756/article/details/128651447
torchvision 的 transforms 集成了随机翻转、旋转、增强对比度、
转化为tensor、转化为图像等功能，用于数据增强，非常便捷
原文链接：https://blog.youkuaiyun.com/iteapoy/article/details/106121752"""
import time
from matplotlib import pyplot as plt

pipline_train=transforms.Compose([
    #随机旋转图片
    transforms.RandomHorizontalFlip(),
    #将图片尺寸resize到32*32
    transforms.Resize((32,32)),
    #将图片转化为Tensor格式
    transforms.ToTensor(),
    #正则化（当模型出现过拟合的情况时，用来降低模型的复杂度）
    transforms.Normalize((0.1307,),(0.3081,))
])
"""标准化系数就是计算要用到的均值和标准差，在本例中是((0.1307,), (0.3081,))，
    均值是 0.1307，标准差是 0.3081，这些系数都是数据集提供方计算好的数据。
    不同数据集就有不同的标准化系数，另外还需要保持train_set、val_set和test_set标准化系数的一致性"""
pipline_test=transforms.Compose([
    # 将图片尺寸resize到32*32
    transforms.Resize((32, 32)),
    transforms.ToTensor(),
    transforms.Normalize((0.1307,),(0.3081,))
])
#下载数据集
train_set=datasets.MNIST(root="./data",train=True,download=True,transform=pipline_train)
test_set=datasets.MNIST(root="./data",train=False,download=True,transform=pipline_test)
#加载数据集
trainloader=torch.utils.data.DataLoader(train_set,batch_size=64,shuffle=True)
testloader=torch.utils.data.DataLoader(test_set,batch_size=32,shuffle=False)


#搭建LeNet-5网络
class LeNet(nn.Module):
    def __init__(self):
        super(LeNet, self).__init__()
        #定义激活函数，方便下面的使用
        self.relu=nn.ReLU()
        # 创建卷积和池化层
        # 创建第一个卷积层
        self.conv1 = nn.Conv2d(in_channels=1, out_channels=6, kernel_size=5)  # kernel_size=5代表5*5的卷积核
        self.maxpool1 = nn.MaxPool2d(kernel_size=2, stride=2)  # 在池化层中步长和池化的窗口大小一致
        # 尺寸的逻辑：池化层未改变通道数；当前通道数为6
        # 创建第二个卷积层
        self.conv2 = nn.Conv2d(in_channels=6, out_channels=16, kernel_size=5)
        self.maxpool2 = nn.MaxPool2d(kernel_size=2, stride=2)
        #创建三个全连接层
        #第一个全连接层的输出神经元个数为120， 第三个全连接层输出神经元个数为分类标签的类别数
        self.fc1 = nn.Linear(in_features=16*5*5, out_features=120)
        self.fc2 = nn.Linear(in_features=120, out_features=84)
        self.fc3 = nn.Linear(in_features=84, out_features=10)

    def forward(self, x):
        x=self.conv1(x)
        x=self.relu(x)
        x=self.maxpool1(x)
        x=self.conv2(x)
        x=self.relu(x)
        x=self.maxpool2(x)
        x=x.view(-1,16*5*5) # 使用view函数展平成一维向量
        """其实在torch里面，view函数就相当于numpy的reshape，
        执行的操作就是对tensor进行维度转换。这边的这里-1代表自动调整这个维度上的元素个数，以保证元素的总数不变"""
        x=F.relu(self.fc1(x))
        x=F.relu(self.fc2(x))
        x=self.fc3(x)
        output=F.log_softmax(x,dim=1)
        """对softmax的结果进行log,log_softmax解决函数overflow和underflow，加快运算速度，提高数据稳性定。防止溢出.
        dim=0：对每一列的所有元素进行softmax运算，并使得每一列所有元素和为1。
        dim=1：对每一行的所有元素进行softmax运算，并使得每一行所有元素和为1。"""
        return output


#创建模型，部署gpu
device=torch.device("cuda" if torch.cuda.is_available() else "cpu")
model=LeNet().to(device)
#定义优化器
optimizer=optim.Adam(model.parameters(),lr=0.001)


#定义训练过程
def train_runner(model,device,trainloader,optimizer,epoch):
    #训练模型，启用BatchNormalization和Dropout，将BatchNormalization和Dropout置为True
    model.train()
    total=0
    correct=0.0

    #enumerate迭代已加载的数据集，同时获取数据和数据下标
    for i,data in enumerate(trainloader,0):  #train_loader是一个数据加载器，0是一个可选参数，用于指定枚举对象的起始索引。
        """enumerate()用于可迭代、可遍历的数据对象组合为一个索引序列，同时列出数据和数据下标，
        上面代码的0表示从索引从0开始，假如为1的话，那索引就从1开始.
        data里面包含图像数据（inputs）(tensor类型的）和标签（labels）(tensor类型）。"""
        inputs,labels=data
        #把模型部署到device上
        inputs,labels=inputs.to(device),labels.to(device)
        #初始化梯度,将优化器的梯度清零，以便在下一次迭代中计算新的梯度。
        optimizer.zero_grad()
        #保存训练结果
        outputs=model(inputs)
        #计算损失和
        #多分类情况通常使用cross_entropy(交叉熵损失函数), 而对于二分类问题, 通常使用sigmoid
        loss=F.cross_entropy(outputs,labels)
        #获取最大概率的预测结果
        #dim=1表示返回每一行的最大值对应的下标
        predict=outputs.argmax(dim=1)
        #累加总样本数和正确预测的样本数。
        total+=labels.size(0)   #size()主要是用来统计矩阵元素个数，或矩阵某一维上的元素个数的函数。
        correct+=(predict==labels).sum().item()
        #反向传播
        loss.backward()
        #使用优化器更新模型参数
        optimizer.step()
        if i%1000==0:
            # loss.item()表示当前loss的数值
            print("Train Epoch{} \t Loss:{:.6f},accuracy:{:.6f}%".format(epoch,loss.item(),100*(correct/total)))
            Loss.append(loss.item())
            Accuracy.append(correct/total)
    return loss.item(),correct/total


#定义测试过程
def test_runner(model,device,testloader):
    # 模型验证, 必须要写, 否则只要有输入数据, 即使不训练, 它也会改变权值
    # 因为调用eval()将不启用 BatchNormalization 和 Dropout, BatchNormalization和Dropout置为False
    model.eval()
    #统计模型正确率，设置初始值
    correct=0.0
    test_loss=0.0
    total=0
    #torch.no_grad将不会计算梯度，也不会进行反向传播
    with torch.no_grad():
        for data,label in testloader:
            data,label=data.to(device),label.to(device)
            output=model(data)
            test_loss+=F.cross_entropy(output,label).item()
            predict=output.argmax(dim=1)
            #计算正确数量
            total+=label.size(0)
            correct+=(predict==label).sum().item()
        #计算损失值
        print("test_avarage_loss:{:.6f},accuracy: {:.6f}%".format(test_loss/total, 100*(correct/total)))


#开始运行
epoch=5
Loss=[]
Accuracy=[]
for epoch in range(1,epoch+1):
    print("start_time",time.strftime('%Y-%m-%d %H:%M:%S',time.localtime(time.time())))
    loss,acc=train_runner(model,device,trainloader,optimizer,epoch)
    Loss.append(loss)
    Accuracy.append(acc)
    test_runner(model,device,testloader)
    print("end_time: ",time.strftime('%Y-%m-%d %H:%M:%S',time.localtime(time.time())),'\n')

print('Finished Training')

plt.subplot(2,1,1)
"""plt.subplot(2, 1, 1)是matplotlib.pyplot库中的一个函数，用于在一张图中创建多个子图。这个函数的参数表示子图的布局和当前激活的子图。
在这个例子中，`2` 表示子图的行数，`1` 表示子图的列数，`1` 表示当前激活的子图索引。因此，这行代码将创建一个包含两行一列子图的图，并激活第一个子图"""
plt.plot(Loss)
plt.title('Loss')
plt.show()
plt.subplot(2,1,2)
plt.plot(Accuracy)
plt.title('Accuracy')
plt.show()

#保存模型
print(model)
torch.save(model,'./models/models-mnist.pth')

test.py的代码如下：

import cv2
import matplotlib.pyplot as plt
import torch
import torch.nn.functional as F
from torchvision import datasets,transforms
from model import LeNet

if __name__=='__main__':
    device=torch.device('cuda' if torch.cuda.is_available() else 'cpu')
    model=torch.load('./models/models-mnist.pth')
    model=model.to(device)
    model.eval()   #把模型转为test模式

    #读取要预测的图片
    img=cv2.imread("./images/5_5.jpg")
    img=cv2.resize(img,dsize=(32,32),interpolation=cv2.INTER_NEAREST)
    plt.axis('off')#不显示坐标
    plt.show()

    #导入图片，图片扩展后为[1,1,32,32]
    trans=transforms.Compose([
        transforms.ToTensor(),
        transforms.Normalize((0.1307,), (0.3081,))
    ])
    img=cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)#图片转为灰度图，因为mnist数据集都是灰度图
    img=trans(img)
    img=img.to(device)
    img=img.unsqueeze(0) #图片扩展多一维,因为输入到保存的模型中是4维的[batch_size,通道,长，宽]，而普通图片只有三维，[通道,长，宽]

    #预测
    output=model(img)
    prob=F.softmax(output,dim=1)#prob是10个分类的概率
    print("概率：",prob)
    value,predicted=torch.max(output.data,1)
    predict=output.argmax(dim=1)
    print("预测类别：",predict.item())

（8）至此，深度学习中的Hello World完成。
