STC8--EEPROM

已于 2022-11-26 14:09:39 修改
阅读量3.1k 收藏 20
点赞数
文章标签： 单片机 嵌入式硬件
于 2022-11-26 13:31:06 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_51371386/article/details/128050270
版权
本文介绍了STC8单片机中如何利用EEPROM存储运行数据，强调了EEPROM的特性——只能将1写为0，不能将0写为1，且擦除操作以扇区为单位。详细讲解了IAP相关的读、写和擦除函数，并提供了一个简单的应用示例，通过按键存储和读取数据，展示了在实际项目中的使用方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1.程序编译后生成的hex文件，下载到单片机后，会存放在Flash存储器里面，程序运行过程中产生的数据会存放在 idata存储器里面，我们用到的单片机还提供了扩展的xdata存储器。hex文件烧录后，单片机掉电仍然会保存在里面，运行过程中产生的数据掉电后就清掉了。如果我们遇到需要保存运行数据的情况，那么就可以使用EEPROM寄存器。

2.EEPROM可以存放运行过程中产生的数据，掉电后也会保存。

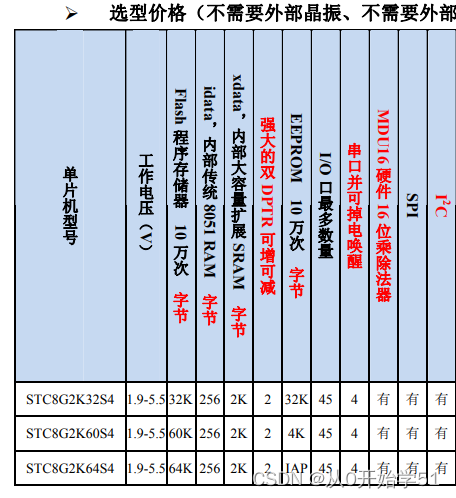

3.关于各个存储器的大小，参考芯片手册的2.4.1，有详细介绍,我这里就不赘述了

 4.EEPROM存储器有个需要注意的点，就是它只能把字节中的1写为0，不能在把0写位1，要写1的话，只能擦除数据，擦除后存储器字节上的数据就会变成0xFF，全部变为1（同归于尽了属于是）。而且擦除是以扇区为单位进行的，也就是说每次擦除都会擦除掉512个字节的数据。

关于在字节上写0来进行赋值，比如给一个0xFF写0x02，就会将倒数第二为以外的位全部清0，写完数据后，再就只能往里面写数字0了（写了数字0，就彻底不能写其他数了）

5.因为上面的原因，EEPROM如果对一个字节多次调用的话，往往会先擦除，再写入数据。

eeprom.c文件里面只有下面这些函数，函数的结构也很清晰，以读数据为例

先使能IAP，设置工作频率（我们的设备工作
