STC8H内部EEPOM讲解

原创 已于 2022-04-22 11:38:01 修改 · 3.7k 阅读 · 6 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #51单片机

于 2022-04-22 11:36:28 首次发布
本文介绍了如何配置STC8H3k64S4单片机的内置EEPROM，该芯片具有64k大小的EEPROM，采用IAP方式进行读写擦除操作。每个扇区为512字节，为避免误操作，作者设置了3k大小的EEPROM来存储电压、电流和功率保护范围的参数。配置过程中考虑了扇区管理以防止重要数据丢失。

文章目录

前言

配置STC8H3k64S4的内置EEPROM。

一、EEPROM大小及地址

示例：pandas 是基于NumPy 的一种工具，该工具是为了解决数据分析任务而创建的。

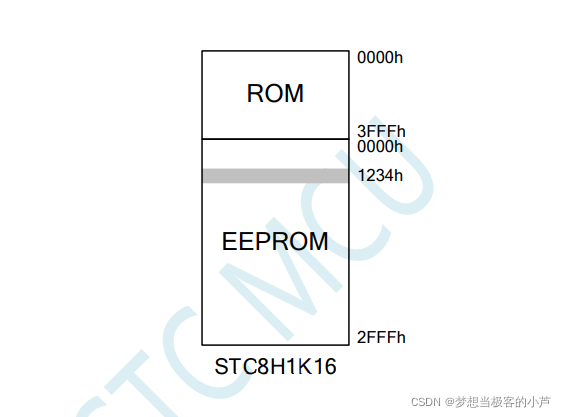

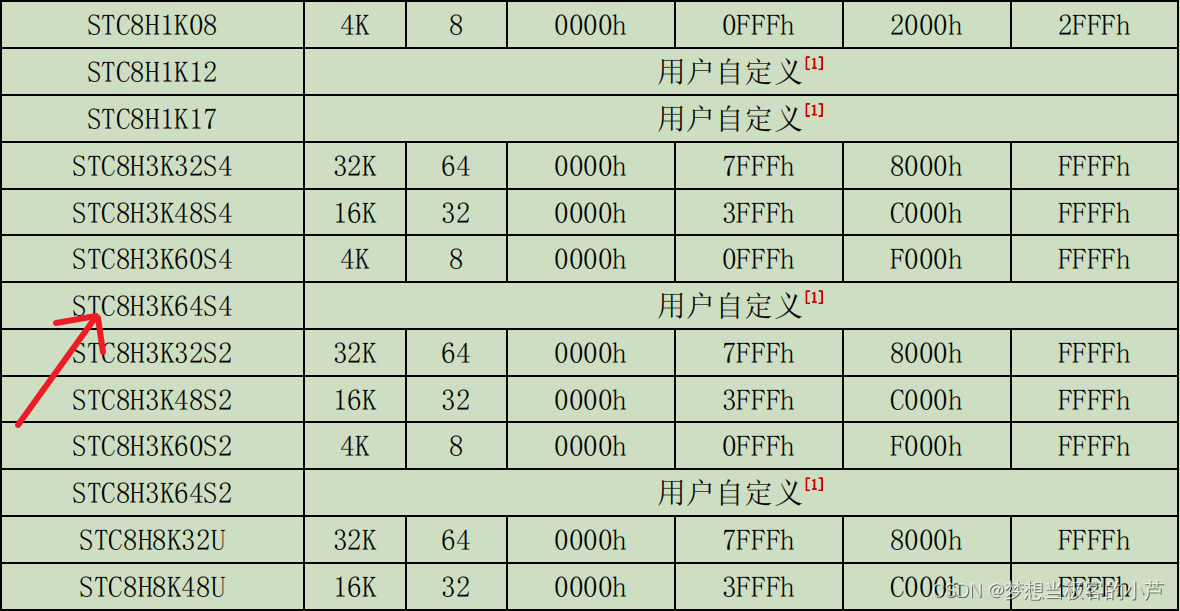

我使用的是STC8H3k64S4，内部EEPOM有64k大小，使用IAP方式操作。IAP 方式可对EEPROM 执行读、写、擦除操作。从图示来看，地址从0x0000h到0xFFFFh。

其中擦除操作是以扇区为单位进行操作，每扇区为 512 字节，即每执行一次擦除命令就会擦除一个扇区，而读数据和写数据都是以字节为单位进行操作的，即每执行一次读或者写命令时只能读出或者写入一个字节。

在这里插入图片描述

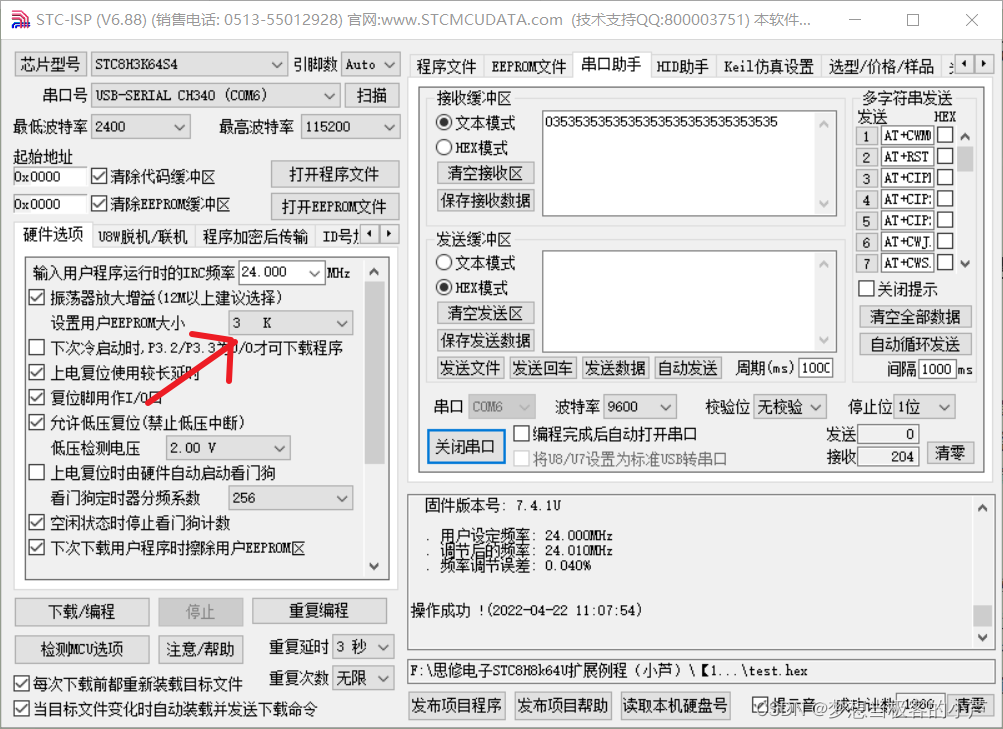

这个型号可以用STC_ISP设置EEPROM大小。

二、EEPROM配置

我需要存储电压保护范围，电流保护范围，功率保护范围。每一项里面有2个参数，为了不导致误操作（擦除扇区，把不想删除的也删除了），设置6个扇区。故将EE2PROM设置为3k大小。
在这里插入图片描述

总结

基础硬件操作程序设计，参考官方手册即可。
附上链接：http://www.stcmcudata.com/STC8F-DATASHEET/STC8H.pdf
