基于STM32单片机的厨房天然气蓝牙手机APP检测GSM短信报警系统

本文链接：https://blog.youkuaiyun.com/m0_51061483/article/details/142284636

0、毕业设计选题原则说明（重点）

选题之前，同学们要弄明白一件事情，做毕业设计是干什么用的！
这里我告诉大家，毕业设计对于你来说，不是让你去搞研究，掌握运用所学知识的，也不是让你去比谁做的毕业设计多么牛逼，多么厉害。
说白点，它的作用就是一个，让你顺利毕业，能够拿到学位证，毕业证而已！！！
当你明白这一点后，作毕业设计的要求就是在满足老师的要求后，越简单越好，这样不但容易去做，而且你自己也容易去理解，掌握，同样也能花最少的钱！！！
满足老师的要求，这个没办法，毕竟他是决定你是否能通过答辩的人。
每年都有很多同学找到我的时候，后悔当初为什么要把功能写的那么复杂，后悔没有提前找我咨询一下！所以在这里提醒同学们，提交开题报告之前一定要多想想，不要自己随便写一堆提交上去！！！
毕业设计、开题报告等可以找我咨询，我可以给大家一些建议。
点击此处即可咨询

系统构成：系统由STM32单片机、MQ4天然气传感器、OLED液晶显示屏、蓝牙模块、人体检测电路、风扇控制电路、sim900A GSM短信报警电路、蜂鸣器报警电路、指示灯报警电路构成。

功能介绍：
- 1、气体传感器模块监测天然气浓度，无泄漏绿灯，有轻微泄露黄灯，泄露超过安全值红灯加蜂鸣器报警加排风扇
- 2、人体红外监测模块监测厨房有没有人，有人的话就不需要发短信提醒天然气泄露，没人的话就短信提醒泄露
- 3、手机通过蓝牙连接系统，可以实时监测天然气浓度
- 4、OLED屏幕显示天然气实时浓度

‌基于 ARM Cortex-M3内核的STM32F1系列单片机属于主流STM32单片机,其中增强型STM32F103子系列单片机的CPU 主频高达72MHz,片内Flash容量高达1MB,芯片引脚数量多达144个,有 QFN、LQFP、CSP、BGA 等多种芯片封装形式,并具有多种片内外设、USB接口和CAN 接口。根据STM32F103单片机片内Flash容量的不同,ST 公司将其分为小容量(16-32KB)、中等容量(64-128KB)、大容量(256KB-1MB)3种。
电源电路：为单片机提供稳定的工作电压，通常采用3.3V电源供电。电源电路的设计要保证单片机在不同工作条件下都能获得稳定的电压输出，以确保单片机的正常工作。
晶振电路：提供单片机工作所需的时钟信号。晶振电路通过晶振和电容组成，为单片机提供稳定的工作脉冲，确保单片机的定时和同步需求。
复位电路：实现单片机的复位功能，类似于电脑的重启。复位电路通过电容和电阻的配合，实现单片机在上电启动时的自动复位，以及通过手动按键实现复位功能，保证单片机在程序跑飞或异常情况下能够重新开始执行程序。

STM32单片机是一种功能强大、易于使用、灵活且可靠的32位微控制器，基于ARM Cortex™-M内核。其主要功能特点包括：

高性能和低功耗‌：STM32系列单片机提供多种内核选择，如Cortex-M0、Cortex-M3、Cortex-M4等，满足不同应用场景对性能的需求，同时保持低功耗特性。‌
多种通信和外设接口‌：STM32单片机具备广泛的通信和外设接口，如I2C、SPI、USART、USB等，便于开发者实现各种复杂功能。‌
易于开发和调试‌：STM32单片机提供了丰富的软件和硬件工具，如HAL库、CubeMX等，帮助开发者快速创建和调试嵌入式系统。
高集成度和设计灵活性‌：STM32系列单片机全系列产品共用大部分引脚、软件和外设，优异的兼容性为开发人员带来最大的设计灵活性

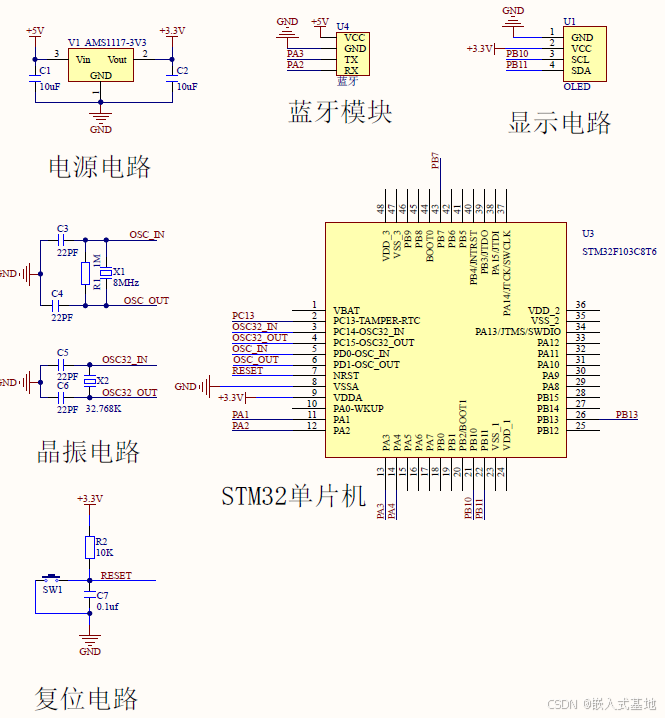

单片机最小系统原理图如下图所示：
